Ich habe folgenden Schaltplan gegeben: mit L = 0,3H und C = 6,7uF und R = 270Ohm,

Es liegt eine AC-Spannung von 230V und 50Herz an.

ges: Gesamtimpedanz, alle Ströme und Spannungen

a) in Reihenschaltung / b) in Parallelschaltung

Mein Ansatz ist:

Impedanz Kondensator = 1/jwc = 1/(314,16rad/s * 0,0000068F = -j*468,10 Ohm

Impedanz-Spule= j*w*L = 314,16rad/s * 0,3H = j*94,29 Ohm

a) In Reihe:

Zges = R + C + L = -j*468,10 Ohm + j*94,29 Ohm + 270 Ohm = 270 -j*373,81 Ohm

|Zges| = ( 270^2 -j*373,81^2 Ohm )^0,5 = 461,12 Ohm

Strom ist in Reihenschaltung überall gleich.

I = U/R = 230V / 461,12Ohm = 0,499A

Spannung:

Uc = I*C = 0,499A * 468,102 Ohm = 233,58V

UL = I* ZL = 0,499A * 94,29Ohm = 47,05V

UR = R*I 0,499A * 270Ohm = 134,73V

b) Parallelschaltung

1/Zges = 1/R + 1/XC + 1/XL = 1/270Ohm + 1/(j94,29Ohm) + 1(-j*468,10Ohm)

= 0,0037 - 0,00847j Ohm

|Zges|=( 0,0037^2 - 0,00847j^2 Ohm )^0,5 = 0,00924 Ohm

1/|Zges| = 1/0,00924 Ohm = 108,23 Ohm

Ströme:

Iges = U/|Zges| = 230V/108,23 Ohm = 2,13A

IR = U/R = 230V/270Ohm = 0,85A

IC = UI/XC = 230V/468,10 Ohm = 0,49A

IL = U/XL = 230V / 94,25Ohm = 2,44A

(Ig = (IR^2 -(IL-IC)^2)^0,5 = 2,13A)

Spannung:

UC = I* Zc = 0,49A * 468,102Ohm = 230V

=> Alle Elemente haben in der Paradeschaltung die gleiche Spannung.

Diese ist hier gleich der Quellspannung (230V)

Macht diese Rechnung Sinn?

LG:)

...

Hi baue gerade Lautsprecher und beim Bau eines Crossover ist mir ein 7 Ohm 10W Keramik Widerstand kaputt gegangen. Bestellt hatte ich die Teile über Soundimports wo das Teil nicht mal 2€ gekostet hat und da ich auch Chassis und co. gekauft habe war gratis Versand dabei. Wenn ich jetzt einen einzelnen Widerstand bestelle darf ich aber 7€ Versand zahlen und warten, was ich ungern machen würde deshalb meine Frage wo kann ich lokal am besten so einen Widerstand selbst kaufen?

Danke schonmal im Vorraus

Ich habe folgende Aufgabe:

Meine Idee sieht wie folgt aus:

a)

unbelastet:

U2= (R2/Rges.)*Uges. = (10.000Ohm/20.000Ohm)*10V = 5V

Iges. = U/Rges = 10V/20.000Ohm = 0,5mA

b)

belastet:

XL= 1/jwc = -j*3386,27Ohm

R2//XL = (1028,71-3037,92j)Ohm

|R2//XL|=(1028,71^2+3037,92^2)^0,5 = 3207,37Ohm

U2 = (R2//XL / R1+r2//XL) = (3707,32 Ohm / 10.000Ohm + 3207,37Ohm) * 10V = 2,43V

Ig = U/Rges. = 10v/13207,4Ohm = 0,76mA

c)

• bei hoher Frequenz wird XC kleiner
• Parallel - Impedanz Zp. wird dominiert von XC1 → sinkt
• U2 sinkt also mit steigender Frequenz

d)

• 1)U2 sinkt (wie in c))
• 2) Phasenwinkel: Wird kleiner, da arctan(Xc1/R2) und Xc1 abnimmt.

Macht das Sinn?

Bitte hilfe

Hallo könnte mir jemand den Zusammenhang zwischen den Widerstände, Spannung und Transistor erklären in der Warmschaltung. Ich versteh nicht ganz wofür manche Widerstände da sind. Also kann mir jemand den Ablauf der Schaltung erklären

? Danke im Voraus!

Ich habe folgende Aufgaben zu lösen.:

Meine Idee sieht wie folgt aus:

a) ZL = j*w*L = j*314,16rad/s *0,01H = j*3,14Ohm

Gesamtimpedanz vom Kabel: |ZK|=(3,14^2 Ohm+2^2 Ohm)^0,5 = 3,72 Ohm -> WS - Widerstand

RHerd = 5 Ohm + 5 Ohm = 10 Ohm

|RHerd + ZKabel| = (12^2 Ohm + 3,14^2 Ohm)^0,5 = 12,4 Ohm

b) Strom I = U/R , I=230V/12,4 Ohm = 18,55 A

c) Spannungsabfall über Kabel und Verbraucher (U=R*I)

Kabel: Omscher - Anteil: 18,55A * 2 Ohm = 37,10V

Induktiver - Anteil: 18,55A * j*3,14 Ohm = j*58,25V

|UKabel|=(37,10^2V+58,25^2V)^0,5=69,06V

Herd: U=R*I = 10 Ohm * 18,55Ohm = 185,5V

d) XLHerd = j*w*H = 314,14rad/s *0,01H = j*3,14 Ohm

|ZHerd| = (10^2 Ohm +3,14^2 Ohm)^0,5 = 10,48 Ohm

|Zgesamt| = (10^2 Ohm+2^2 Ohm+j*314^2 Ohm+j*3,14^2Ohm)^0,5=13,54 Ohm

Strom: I=U/R : 230V/13,54Ohm = 16,99A

Spannung:

Kabel Ohmscher - Anteil: U = I*R : 2 Ohm * 16,99A = 33,97V

Induktiver - Anteil: U = I*R : 16,99A * j*3,14 Ohm = j*53,35V

|UKabel|= (33,97^2 V + 53,3^2 V)^0,5=63,25V

Herd Ohmscher - Anteil: U = I*R : 10 Ohm *16,99A = 169,90V

Induktiver - Anteil: U = R*I : 16,99A * j+3,14 Ohm = j*53,35 Ohm

|UHerd| = (169,90^2V + 53,35^2V)^0,5= 178,08V

e) Leistungsumsatz

Kabel: Ohmsche - Leistung P(RKabel)= I^2*RKabel = 18,55^2A * 2 Ohm = 688,205W

Herd: Ohmsche - Leistung P(Herd) = I^2*RHerd = 18,55^2A *10 Ohm = 3441,03W

Kabel: Blindleistung = Q(L Kabel) * X(L Kabel) = 18,55^2A * 3,14 Ohm = 1080,48VAR

Scheinleistung Schaltung: S= U*I = 230V*18,55A = 4266,50VA

Macht diese Idee Sinn?

Vielen Dank im Voraus und LG.

Warum wird 35V:7 gerechnet und wir erkennt man bei weiteren Schaltungen dieser Art das Muster, um zu wissen wie man vorgehen soll? Also welche Spannung besitzen die Drei oberen Lampen und welche die Beiden unteren?

Folgendes Szenario:

Du läufst durch die Stadt und merkst, das du gleich in eine Person reinläufst und weichst aus. Im selben Moment merkt diese andere Person das auch und weicht auch aus, in die selbe Richtung.

Nun seid ihr euch wieder im Weg und du weichst nochmal in die andere Richtung aus, damit sie vorbei kann. Nur denkt diese Person genau das selbe und weicht schon wieder aus, so das ihr euch schon wieder im Weg seid.

Nun bleibt ihr stehen und wartet bis einer von euch in eine Richtung einschlägt und reagiert dementsprechend.

Beim vorbeigehen lächelt ihr euch an, vielleicht weil es witzig war, beschämt seid oder weil es unangenehm war und geht eure Wege.

Das passiert mir öfter als es mir lieb ist. 😂 Ich bin verflucht! 👻

LG :)

"Als die Nazis die Kommunisten holten, habe ich geschwiegen; ich war ja kein Kommunist.

Als sie die Gewerkschaftler holten, habe ich geschwiegen, ich war ja kein Gewerkschaftler.

Als sie die Juden holten, habe ich geschwiegen, ich war ja kein Jude.

Als sie mich holten, gab es keinen mehr, der protestieren konnte."

– Martin Niemöller

Was denkst du darüber?

LG

Moin,

ich habe an meiner Husqvarna 701 Baujahr 2024 die Blinker getauscht.

Original sind schon LED-Blinker verbaut, auf dem Glas steht 12V 3W.

Meine vier neuen Blinker haben jeweils 13,5V 1W.

Nach der Verkabelung ist die Blinkfrequenz viel zu hoch.

Ich habe bereits versucht das ganze mit einem Kit zu lösen, in dem ich vor jeden Blinker 10 Ohm 10W Widerstände parallel geschaltet habe. Dadurch blinken die Blinker perfekt mit Zündung an. Sobald ich den Motor aber starte und die Spannung höher ist, blinken die Blinker wieder viel zu schnell.

Kann mir jemand helfen?

Viele Grüße

R1 = R3 = R4 = 500 Ohm
R2 = 1000 Ohm

hier soll ein Lastwiderstand RL angeschlossen werden, welcher einen Spannungsabfall von maximal 5% verursachen soll:
Also erstmal ganz der Reihe nach.
Wir schließen alle Quellen kurz und trennen RL ab. Dann errechnen wir den Ersatzwiderstand von: 312 Ohm (und nen paar Zerquetschte)

Dann hab ich die Ströme berechnet:
I1 = I2 + I3
I1 = (5V - phi(v))/R1
I2 = ((phi(v)+5V)R2
I3 = (phi(v)+5V)/(R3+R4)
OK, dann aufgelöst um das Potential von Phi(v) zu bekommen, welches bei 0V ist. Hier bin ich mir schon nicht sicher ob das richtig ist.
Jetzt habe ich das die Spannung Ur34 = (0-5V) = -5V
und mit dem Spannungsteiler habe ich die Spannung an R4 ausgerechnet was ja auch die Spannung Phi a ist. (bzw. man kann es direkt ablesen, weil R3 und R4 den gleichen Widerstand haben)
Phi(a) = -2,5V
So dann habe ich das Ersatznetzwerk gezeichnet
Spannungsquelle Uq = -2,5V
Innenwiderstand Ri = 312 Ohm
und mal ausgerechnet was für eine Spannung am WIderstand RL abfallen soll:
0,95 * (-2,5V) = -2,375V
Damit dann den Strom berechnet, der im Ersatznetzwerk fließt (mit der Spannug von Ri): I = (Uq - Url)/Ri = (-2,5V + 2,375V) / 312Ohm = -0,000400641A = -0,4mA
so und dann den Widerstand Rl berechnet.
RL = U(rl)/I = -2,375V / -0,4mA = 5928 Ohm.
Stimmt das? ich bin etwas verwundert, weil das gleiche Ergebnis bei der a) auch rauskam, und da lag der Widerstand R4 an GND an. Und da stimmt das Ergebnis.
Danke für die Mühle

Hi,

ich bin Hobbymäßig aktuell bisschen was in der Elektrotechnik am machen. Arduino und kleine Motoren Generatoren und sowas am basteln.

Ich habe sowas nie in der Schule gelernt, daher habe ich vor ein paar Monaten von 0 angefangen.

Nun habe ich mir einen kleinen Generator zusammen gebaut, dieser hat 12 Spulen insgesamt. Jeweils 4 habe ich zusammen geschlossen und habe somit 3 Phasen, welche um 120° verschoben sind. Mit dem Ozi habe ich das auch überprüft, dass diese tatsächlich verschoben sind.

Nun möchte ich daraus Gleichspannung machen. Der Generator erzeugt bis zu 20V AC, wenn ich den Akkuschrauber auf max. Umdrehung laufen lasse, ich versuche aber max. 5-10V zu halten.

Die Dioden sind laut Datenblatt bis 50V und 1A ausgelegt.

Ich habe einen Kondensator mit einer Kapazität von 2200uF, ein Widerstand von 220 Ohm und einer LED angeschlossen.

Die 3 Phasen schließe ich jeweils an J1, J2 und J3 und zusätzlich die anderen an J5, damit ich einen geschlossenen Stromkreis habe, da ich ja je Spulengruppe 2 Drähte habe. Also einen Draht an J1 und einen an J5 usw.

Drehe ich nun den Generator, leuchtet die LED.

Nun zu meinem Problem:

Wenn ich nun aber den Generator weg mache und nun an J4 das Pluskabel von meinem Labornetzteil anschließe und an J5 das Minuskabel, fangen die Dioden an richtig heiß zu werden, also wirklich heiß, man verbrennt sich die Finger dran.

Die Spannung des Labor Netzteils habe ich auf 5V gestellt und die Stromstärke auf 0,5A. Das reicht, damit die LED anfängt zu leuchten, aber deutlich schwächer, als wenn ich es mit dem Generator mache.

Laut Multimeter liegt auch nur eine Spannung von 5V an.

Habe ich hier ein Denkfehler? Sind die Dioden nicht für einen Dauerstrom von 5V ausgelegt?

Was mir auch aufgefallen ist, dass wenn ich eines der Kabel vom Labornetzteil an den Kontakt halte, dann kommt auch ein kurzer Funke und das Labornetzteil zeigt C.C statt C.V an, als wenn ein Kurzschluss entsteht. Aber es ist doch keiner vorhanden, oder doch? Durch den Widerstand und der LED sollte doch keiner vorhanden sein, oder?

Oder ist die LED und der Kondensator falsch herum? Muss Minus oben sein und unten Plus? Aktuell ist Minus von C1 unten.

Hey ich versteh nicht ganz genau den Unterschied zwischen Elser und Stauffenberg bezüglich der Motive. Kann mir da einer weiterhelfen bitte. Danke!
Stauffenberg wollte ja nicht einfach nur die NS-Diktatur beenden, oder? Er war ja selbst Soldat.. Ich bekomms nicht mehr zusammen. Kann mir hier jemand helfen?

Hallo, ich habe hier eine kurze Rechnung zur belasteten brückenschaltung gemacht.

Leider bin sehr verwirrt, da ich dachte das auf beiden Seiten insgesamt 12v raus kommen muss. Ich habe AUB gesucht. Hab ich eine Fehler gemacht? wenn ja gerne melden ich lerne noch.

Gruß Jonas

Servus,

angenommen meine PV hat bei STC 400Watt und wir bekommen Isc, Voc, Imp, Vmp etc. vom Hersteller gegeben (normale Ausgangssituation).Und ich möchte einfach interessehalber wissen wie viel Leistung denn ohne MPPT uuungefähr an meinem Verbraucher ankommt bei STC Bedingungen. Also zB wenn ich einen 10 Ohm Widerstand ranschalte oder 20 Ohm oder 500 Ohm - jmd ne Idee wie man sowas berechnet ungefähr ? Vllt kennt sich ja auch jmd mit dem Ersatzsschaltbild aus (Stromquelle parallel zur Diode) und weiß ob man damit was berechnen kann.

Danke im Voraus :)

Warum sollte man Verteilersteckdosen nicht aneinander stecken, wenn man nur die letzte Verteilersteckdose in der Reihe wirklich nutzen will?

Wenn das Kabel an einer Verteilersteckdose zu kurz ist, wird manchmal eine zweite Verteilersteckdose als Verlängerung verwendet. Was ist daran gefährlich oder ein Nachteil?

Wie kann ich diese Schaltung vereinfachen, dass ich den Strom I3 berechnen kann? Ich steh etwas auf der Leitung, daher wäre ich über Hilfe sehr erfreut! Danke im Vorraus

Hallo,

wir möchten 20 kleine Spots in Reihe Schalten. Uns reicht 5W pro Spot. Gelegt wurden die Leitungen bis zur letzen mit NYM 3x1,5 in Reihe Sprich an jedem Loch wurde einmal durchtrennt. Wie kriegen wir hin, dass alle Spots mit 230V so gleichmäßig wie möglich Leuchten?

Danke im Voraus

Hallo

Was würdet ihr empfehlen für eine Wand um Schaltungen zu verdrahten um zu üben?

auch mal in Verbinung eines Aufputz Verteilers.

Hi, ich habe für meine neue Z900 SE (2025 Model) neue Blinke gekauft, Rizoma Vision mit 12V und 3,4 W.

Die Original LED Blinker laufen auf 13,5 V und 3,5 W

das heute original hat 52,07 Ohm und die neuen haben 42,35 Ohm je Blinker.

die neue z900 hat kein wechselbares Blinkerrelais sodass ich es mit Widerständen lösen muss.

Ich habe 15 Ohm widerstände dazu bekommen. Je zwei Stück pro Blinker aber es funktioniert damit nicht. Sind 15 Ohm zu viel? Bei laufenden Motor blinken sie zu schnell, also wenn die LiMa läuft und volle 13,5 V kommen.

Hat jemand ein tip?

Wenn ein 230 Volt Spannung von der Primärwicklung auf die Sekundärwicklung auf eine niedrigere Spannung wie 50 Volt umgespannt wird und bei der Sekundärwicklung zu einem Kurzschluss kommt, wirkt das auch auf die Primärwicklung ein, wodurch dieser auch viel mehr Strom zieht und dort es auch zu einem Kurzschluss kommen kann.

Wie würde man diese Art von Kurzschluss nennen, wenn diese Galvanisch getrennt ausgelöst wird auf der Primärwicklungsseite?

Ich hoffe, dass es so passt. Ich freue mich auf eine Rückmeldung

wie wirkt sich eine größere Last auf den Spannungsteiler aus?

Hallo,

handelt es sich hier,.wie vermutet um einen Sicherheitswiderstand? Ist dieser bei diesem "Schadensbild" eindeutig defekt?

Wenn ja, welcher wurde hier verbaut?

Habe ein Bild auf ebay gefunden, dort steht wohl regulär "4R7 5%" drauf aber wo finde ich genau diesen benötigten? Google brachte mich nicht weiter...

Gemeint ist das Graue röhrchen mit den Rissen.

Hallo zusammen,

ich arbeite gerade an einer Aufgabe mit einer Übertragungsfunktion und komme leider nicht auf das richtige Ergebnis. Könntet ihr vielleicht mal drüberschauen?

Ich bin mir besonders bei der Berechnung der Polstellen unsicher – irgendwie fühlt sich das nicht ganz richtig an.

Ich schalte ein paar LEDs mit einem Mosfet. Dazu nutze ich eine 9V Blockbatterie. Ich verwende den Optokoppler, weil ich die LEDs mit einer eigenen Batterie betreiben möchte und den Microcrontroller dann deutlich leichter anschließen kann. Die Schaltung hatte ich fertig und sie funktionierte und dann habe ich an den LEDs rumgebastelt. Ich habe immer wieder kleinere Sachen geändert und es hat immer funktionert. Auf einmal haben die LEDs immer geleuchtet. In dem Moment, in dem sie tatächlich leuchten sollen, sind sie lediglich etwas heller geworden. Folgendes ist der Schaltplan:

Die LEDs habe ich folgendermaßen angeschlossen:

Insgesamt habe ich die Schaltung zweimal mit etwas anderen LEDs bei der zweiten Schaltung an der selben Batterie. Der Strom beim zweiten Kreis ist allerdings nur um wenige mA höher. Beide haben gleichzeitig aufgehört zu funktionieren.

Ich habe daraufhin anstelle der Mosfets einfache LEDs angeschlossen, um die Optokoppler zu testen. Sie machen genau das, was sie sollen. Danach habe ich die Mosfets wieder eingebaut und den Gate Source Widerstand überbrückt. Die LEDs sind minimal dunkler geworden, haben aber noch geleuchtet. Danach habe ich die Mosfets mit folgender Schaltung getestet:

Das Ergebnis ist das selbe. Die LED leuchtet. Wenn ich den Taster drücke, leuchtet sie etwas heller. Wenn ich den Widerstand überbrücke, leuchtet sie minimal dunkler. Die Mosfets sind im SOT23 Package und zum Testen habe ich die zwei an einen Pin Header gelötet. Ich habe einen neuen gelötet und erst in dieser Schaltung getestet und danach in der eigentlichen. In beiden sperrt der neue wieder zuverlässig.

Dass die anderen Mosfets kaputt sind, ist offensichtlich. Was ich mich frage ist, wie das passiert ist. Da beide gleichzeitig den Geist aufgegeben haben, glaube ich nicht, dass es Zufall war. Aber was an der Schaltung kann sie kaputt gemacht haben? Wie kann ich dafür sorgen, dass sie nicht wieder kaputt gehen, wenn ich neue benutze? Ich betreibe beide weit unter den maximalen Werten von Vds 30V Id 5,7A und Vgs 12V. Wieso sind die kaputt?

Hallo,

ich möchte mir ein zweites Board zulegen (besitze bereits den Arduino Uno R3), ich habe den ATMega328P gefunden der deutlich günstiger ist als die Arduino Modelle. Meine Frage ist aber, kann ich den ATMega auch ganz normal mit der Arduino Software/Programm Text prgrammieren und steuern oder brauche ich da andere Programme, und sind dort sonst noch Unterschiede??

ARDUINO UNO R3

UNO ATMEGA 328P

Ich frage nur aus Neugier. Es ist sowieso "kaputt". Funktioniert zwar noch, aber macht Störungen in angeschlossenen Geräten.

Der SMD Widerstand (R1) hat den Aufdruck 2001.

Der THT Widerstand müsste 1,02 Ohm haben. Seine Ringe sind (braun schwarz rot silber). Und er ist eine Brücke über dem R1.

Der ist auf dem Bild gleich hinter dem Brückengleichrichter.

Hallo, ich bin mir bei folgender Aufgabe undicher. Es geht um die Bestimmung der Elektronenmasse bei der Fadenstrahlröhre. Die Werte sind:

geg.:

R(Spulenradius) = 0.1325m

s(halber Spulenabstand) = 0,08m

N(Windungszahl) = 240

U(Heizspannung) =6,3V

U(Beschleunigungsspannung) = 433V

r(Elektronradius) = 0,03m

I (Stromstärke) = 1,33A

B (magn. Flussdichte) = 0,002856T

ges.:

Masse Elektron

Formel:

m = e² * B² * r² / 2 U (Beschleuningungsspannung)

Lösung:

2,17011*10^-49

Ich stecke schon seit 15 Minuten bei dieser Aufgabe. Könnte es mir jemand bitte erklären. Vielen Dank .

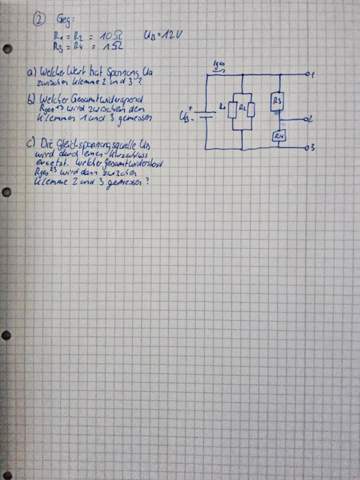

Hat jemand bitte eine Idee , die Aufgabe nummer 12 zu lösen mit gezeichnete Schaltung. Vielen Dank.

vom Kraftwerk geht ein Leiter ja zum Haus über Leitungen aber die andere Leitung der Steckdose ist ja stromlos, aber bei Wechselstrom ist es doch eigentlich so dass der Strom immer zwischen Leiter 1 und 2 wechselt aber das geht ja nicht da ein Leiter einfach nur im Boden steckt. Und Erde ist ja auch ein Isolator besonders bei einer Entfernung von mehreren Kilometern zum Kraftwerk. Wie funktioniert das also?

Ich checke nicht ganz, wie ich hier den Strom Ix ermitteln soll? R1 und R2 liegen ja parallel zueinander, aber beim Rest weiß ich nicht weiter. Laut Lösung meines Professors ist R3 auch mit R12 paralell, wie soll ich mir das vorstellen können??

Bitte um Hilfe, Danke!

K2.0 führt hier zu X0.3 und X0.4, richtig?
Laut dem nächsten Bild ist X.0 Bucht? Was ist Bucht? Und es ist mit 1,5mm^2 beschaltet? Es hat 5 Phasen, eine davon ist an X0.3 und an K2.0 angeschlossen und die anderen sind frei oder wie? Wer kann mir mehr hierzu sagen, damit ich den Plan besser lesen kann. Und was ist ein Tableu?

Hallo,

ich verstehe nicht wie ich die Leiter-und Strang-Ströme in einer unsymmetrischen Dreieckschaltung berechnen soll. In Sternschaltung ist es einfach. Da ist es eine einfache Reihenschaltung mit 2 Widerständen aber hier ist es etwas komplexer. Ich finde auch keine passende Formel im Internet.

Ich versuche eine Exceltabelle zu erstellen, wo ich verschiedene Werte für verschiedene Fälle eingeben kann, aber zunächst brauche ich diese Formel.

Danke vorab für eure Hilfe!!!

(P1,P0,usw. sind anschlüsse für einen Microbit Controller)

Ich weiß es ist eine Hausaufgabe, war aber letzte Zeit krank und habe wirklich keine Ahnung Bräuchte dazu bitte einen passenden Schaltplan morgen ist Abgabe und ich würde mich sehr um Hilfe freuen

Ist das, was ich hier gemacht habe, richtig? Oder gibt es die Möglichkeit, IQ4I​ in eine Spannungsquelle umzuwandeln? Es geht um Knotenpunktgleichungen und die Anzahl der Maschengleichungen.

Wir müssen bis morgen einen Schaltplan dazu machen,kann mir jemand einen erstellen/erklären wie man einen in so einem Fall macht.

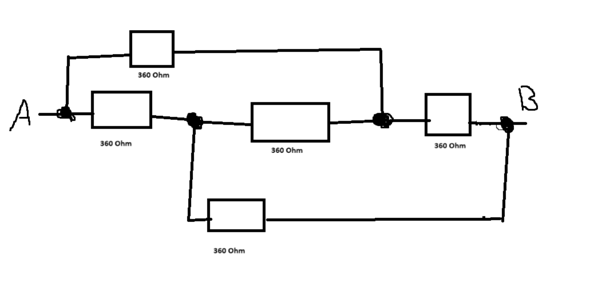

Wie kann ich den Gesamtwiderstand zwischen den Klemmen A und B sowie A und C berechnen?

Kann mir jemand sagen, ob es richtig ist, was ich hier gemacht habe es geht um Knotenpunkt- und Maschengleichungen

Berechnen Sie den wirksamen Widerstand Rges als Widerstand zwischen den Klemmen A und C der dargestellten Schaltung. Ich brauche bitteHilfe.

Hallo Zusammen,

die folgende Aufgabe macht mir mehr zu schaffen als sie eigentlich sollte. Könnte mir jemand dabei helfen.

Das Prinzip der Überlagerung habe ich schon prinzipiell verstanden, also dass ich in diesem Fall erst die eine und dann die andere Spannungsquelle kurzschließe, aber irgendwie bereitet mir R2 in der Schaltung Probleme.

Vielen Dank schonmal im Voraus.

Wieso behaupten viele Deutsche heute, wenn die Rede auf das Dritte Reich kommt, sie wären damals auf jeden Fall im Widerstand gewesen?

Dabei hätten sie selbst auch geschwiegen und weggeschaut, wenn sie damals in einer Diktatur hätten leben müssen, in der es einen den Kopf kostete, eine eigene Meinung zu haben.

Die wenigsten, die heute so große Töne spucken, wären wirklich im Widerstand gewesen.

Meiner Meinung nach liegt es in der Natur des Menschen, immer zuerst an das Wohl der eigenen Familie zu denken, und nicht das eigene Leben mutwillig in Gefahr zu bringen.

Wie seht ihr das?

Ich denke , man konnte damals nichts anderes tun als schweigen und wegschauen, weil man sonst nicht nur selbst ermordet worden wäre, sondern womöglich auch die eigene Familie gleich mit in Sippenhaft genommen worden wäre.

Wieso lügen sich heute so viele Menschen vor, sie wären, wenn sie damals gelebt hätten, im Widerstand gewesen?

In Dokus im Fernsehen wird immer behauptet, alle Deutschen wären Hitleranhänger und böse gewesen.

Das ist aber eine absurde Lüge. Nur 35% haben Hitler gewählt.

Die anderen 65%, die gegen das Regime waren, schwiegen halt aus Angst, weil man, wenn man die Nazidiktatur kritisierte schon für eine kleine Bemerkung auf dem Schafott, am Galgen, im KZ oder vor einem Erschießungskommando landen konnte.

Viele Deutsche waren gegen das Regime, schwiegen aber aus Angst und heulten mit den Wölfen um nicht unangenehm aufzufallen, was zu ihrem Tode hätte führen können.

Man wurde ja damals schon hingerichtet, wenn man beispielsweise nur sagte, Hitler wäre ein ganz böser, gefährlicher Mann.

In vielen Dokus wird aber in der heutigen Zeit gesagt: "Viele Deutsche waren böse, weil sie nichts gegen Hitler taten."

Tja, was soll man denn in einer brutalen Diktatur, in der man für jede Kleinigkeit, die dem Regime nicht passt, brutal hingerichtet wird, auch tun?

Da kann man nur schweigen und wegschauen, und hoffen, dem Regime nicht unangenehm aufzufallen, das bedeutet aber nicht, dass man ein böser Nazi war, sondern dass man einfach nur überleben wollte.

Wie seht ihr das?

Waren die Deutschen damals böse nur weil sie aus Angst schwiegen und wegschauten?

Was hättet ihr getan?

Also ich hätte damals auch geschwiegen und weggeschaut, ich hätte das Regime sicherlich gehasst, aber nicht am Galgen oder auf dem Schafott enden wollen. Und man war ja nicht nur selbst dran, auch die eigene Familie wurde oft in Sippenhaft genommen.

Und im KZ hätte ich damals mit meinem Asthma nicht lange überlebt.

Ich finde es ungerecht, wenn in solchen Dokus heute behauptet wird, alle Deutschen wären damals böse gewesen, weil sie schwiegen und wegschauten.

Sie schwiegen und schauten doch nicht weg, weil sie böse waren, sondern weil sie große Angst hatten.

Und man ist nicht böse, nur weil man aus Angst von den Bösen ermordet zu werden, schweigt und wegschaut.

Wie seht ihr das?

Hallo ich habe an meiner Beta die originalen Blinker (mit einem Lämpchen) gegen LED lauflicht Blinker getauscht als ich sie ohne Wiedergabe angeschlossen habe gingen sie nicht, dann habe ich Widerstände von der gleichen Webseite gekauft und diese eingebaut sie funktionieren jetzt zwar aber wenn man das Zündschloss amtumdreht die Batterie an macht und blinkt wird der Blinker immer schneller und wenn sie an ist also der Motor läuft ist es noch schlimmer sie blinken kurz richtig und dann wird es ganz schnell. Auf der Webseite habe ich weder gefunden wie viel Strom die Blinker Brauchen noch wie viel die Widerstände durch lassen, Bitte Hilfe!!

Wo bekomme ich einen Kondensator, Typ 362k 3KV.

Ich weiß eigentlich wie Induktion funktioniert. Es muss eine Änderung des magnetisches Flusses stattfinden. Diese findet entweder durch die Änderung des magnetischen Feldes oder durch eine Änderung der durchsetzten Fläche statt.

Meine Erklärung:

Bei der Änderung der magnetischen Feldstärke habe ich mir gedacht, dass dies ein elektrisches Feld induziert und dieses auf die Elektronen im Leiter wirkt. Dadurch entsteht der Strom

Bei der Änderung der Fläche dachte ich (und ChatGPT), dass sich dadurch ja durch die Bewegung der Elektronen ein magnetisches Feld induziert wird und dieses mit dem Magnetfeld wechselwirkt. Die Lorenzkraft wirkt und es findet eine Ladungstrennung (also eine Spannung) statt.

Problem ist für mich, dass wenn bspw. ein Draht vollständig im Magnetfeld ist und bewegt wird, dass keine Spannung induziert. Wenn man es damit erklärt, dass sich der magnetische Fluss nicht ändert, macht es Sinn. Laut meiner Erklärung (die ja anscheinend definitiv falsch ist) müsste es aber dann auch Spannung induziert werden.

Ich versuche jetzt aber zu verstehen, wie genau die Spannung zustande kommt. Mein Schulbuch sagt wie erwähnt nur, dass eine Änderung des magnetischen Flusses nötig ist.

Kann es mir jemand erklären und/ oder mir gute Quellen zum Lernen vorschlagen?

Hallo zusammen,

kurze Frage, von mir als vollkommen Fachfremder: Es ist doch problemlos möglich, bei einer LED-Schaltung zwei von sechs LEDs mit einem Taster nach Belieben zu zuschalten, oder?

Kontext:

Von einer 9V Batterie geht Plus in einen Schalter. Wird dieser geschlossen, sollen die ersten vier LEDs leuchten (zwei von drei parallel abgehende Zweige, mit je einem Vorwiderstand, für je zwei in Reihe dahinter geschaltete LEDs).

Der dritte Zweig kann mit einem Taster dazu geschaltet werden und bringt, ebenfalls nach einem Widerstand, zwei weitere LEDs zum Leuchten.

Gedanke: Da die Spannung ja überall bis zur Abzweigung gleich ist, ziehen die Verbraucher bei Zuschaltung einfach nur mehr Strom aus der Batterie.

Eine Überlastung kann weder bei Zu-noch Abschaltung des Tasters auftreten.

Sehe ich das richtig?

Berechnen Sie den wirksamen Widerstand Rges. als Widerstand zwischen den Klemmen A und C der dargestellten Schaltung ohne Zahlenwerte.

Stellen Sie die einzelnen Berechnungsschritte ausführlich dar.
Weiß nicht womit ich anfangen soll, brauche dringend Hilfe.

Ich habe einen 12V Akku für Modellbau und möchte LEDs betreiben. Die LEDs sind für 600-700mA ausgelegt, werden da aber schon arg heiß, deshalb betreibe ich sie mit gemessenen 140mA, obwohl meine Berechnung eher 90mA ergibt. Insgesamt sind es 12 LEDs, von denen 8 dauerhaft leuchten und 4 blitzen. Alle parallel mit eigenem Widerstand nach der LED. Ich benutze 100 Ohm Widerstände, die unfassbar heiß werden. Was wäre die beste Möglichkeit, den Strom zu begrenzen, ohne viel Wärme zu produzieren und den Akku direkt zu leeren?

Hallo,

der abgebildete Schaltkreis zeigt eine Kombination von Reihen - und Parallelschaltung. R1 hat einen Widerstand von 100 Ohm, R2 hat 80 Ohm, R3 hat 60 Ohm.

Laut Auflösung einer Übungsaufgabe fließt über R1 der größte Strom. Das verstehe ich nicht. Kann mir bitte jemand erklären, warum?

Ich denke, dass man R1 und R23 man als Reihenschaltung auffassen kann. In einer Reihenschaltung fließt durch alle Bauteile der gleiche Strom.

Hallo zusammen, könnte mir jemand sagen wie sich in dieser Aufgabe der Innenwiderstand Ri auf die Lösung auswirkt, gilt trotzdem U0 = R3 / (R1+R2+R3) *UQ? Oder muss ich in den Zähler des Bruchs Ri mit einbringen?

Vielen Dank vorab für die Rückmeldung!

Hallo zusammen

Ich habe einen RC-Tiefpassfilter gebaut, welcher eine Grenzfrequenz von 10 Hz haben sollte. Dieser ist in der 3. Ordnung. Am Ausgang habe ich einen Impedanzwandler, damit mein Messgerät den Filter nicht beeinflusst.

Nun das Problem: Ich habe einen Spannungsabfall im RC-Tiefpassfilter.

Bei 5V Eingangsspannung habe ich nur noch ca. 4.3 V beim Ausgang.

Ich habe was von Impedanzen gelesen, jedoch nicht ganz verstanden...

Kann mir da jemand helfen?

Welche Widerstände und Kondensatoren muss ich verwenden?

Beste Grüsse

Kann jemand ein schaltbild davon anhängen?

Hallo an alle, was muss ich bei diesem Multimeter einstellen und wo muss ich die schwarze und rote Klemme anschließen um damit Batterien zum Testen?

Könnte mit bitte jemand diese Aufgaben lösen? Danke

Hallo,

ich müsste bei einem Retro laptop den Nec/Tokin Kondensator austauschen.

Die Bezeichnung (0E97) habe ich die gleiche gefunden, aber unten steht immernoch so ne kleine lange Nummer, muss ich die beachten (die ist anders als die auf dem Kondensator der drin ist) ?

NEC TOKIN 0E907 OE907 proadlizer CONDENSATORE NUOVO Capacitor Acer Toshiba | eBay

Guten Tag liebe Leute,

Wünsche euch einen schönen Tag.

Habe heute eine größere Aufgabe

wo ich leider feststecke, darum brauche

ich eure Hilfe wieder.

Dank.

e

Hallo, in Physik haben wir ein System zum Zählen von Autos, die in einer bestimmten Zeit über eine Stelle auf der Straße gefahren, kennengelernt.

Letztlich ist das eine Spule, die mit Wechselstrom (hohe Frequenz) durchflossen wird.

Das Auto, das dann darüber fährt, ist der Eisenkern.

Dann sollte erklärt werden, wieso die Induktivität der Spule abnimmt.

Folgendes ist die Lösung:

"Die von einem Wechselstrom mit hoher Frequenz durchflossene Spule im Erdboden erzeug ein hochfrequentes magnetisches Wechselfeld im metallischen Fahrzeugboden. Dadurch wird eine Spannung induziert, welche zu Wirbelströmen führt.

Durch diesen Strom entsteht wiederum ein Magnetfeld, das nach dem Lenz'schen Gesetz der Ursache entgegen gerichtet ist und somit das B-Feld der Induktionsspule verringert. Durch diese Abnahme verkleinert sich die Selbstinduktion der Spule, die Induktivität nimmt ab."

Meine Frage: Verringert sich die Selbstinduktion der Spule wirklich und kann mir einer das fett markierte erklären, mir ist also nicht klar:

Abnahme d. Selbstinduktion in Spule --> Induktivität nimmt ab

Ein Stück Kupferdraht mit einer Querschnittsfläche von 0,3 cm^2 besitzt einen Widerstand von 21.

2.1 Welchen Widerstand hat ein Kupferdraht der gleichen Länge mit einer Querschnittsfläche von 1,2•10^-4m^2??

2.2 Welchen Widerstand hat ein Kupferdraht der gleichen Querschnittsfläche mit der doppelten Länge?

Meine frage ist, welche Einheiten ich in den Formeln einsetze und wie das generell geht?

Mir kommt es so vor als hätten normale Klaviere und Flügel mehr wiederstand beim drücken der Tasten als e-pianos.

Alle sagen immer das ist besser aber wenn man auf leichteren tasten lernt kann man doch nur schwerer auf schwereren tasten spielen. So hab ich zumindest die erfahrung gemacht. Jetzt will ich mir ein neues klavier kaufen weil mein jetziges einfach zu weiche Tasten hat aber alle sagen mir das das besser ist?

Guten Tag,

Liebe Leute Wünsche euch noch einen schönen Nachmittag.

U. eine schöne Woche. Leider brauche ich eure Hilfe wieder. Bitte helft mir Danke.

Die obere Formel.

Hallo,

Ich habe heute einen selber entworfenen Schaltkreis für ein XOR-Gatter gebaut und dabei ein Problem gehabt.

am Output liegt im "HIGH"-Zustand eine Spannung von nur etwa 3,5 Volt an, obwohl die Betriebsspannung 9 Volt beträgt. Der Spannungsabfall scheint über den Widerstand R1 stattzufinden, obwohl doch eigentlich kein Spannungsabfall möglich sein kann, weil die Verbindung zu GND im Idealfall hochohmig sein müsste. Kann mir jemand sagen, wie der Spannungsabfall entsteht, und wie ich das Problem lösen kann, am Besten möglichst ohne extra Transistoren zu verwenden?

Danke im Voraus,

Ahayer

Ich glaube R2 und R6 sind parallel zueinander; in Reihe mit R3. Und wie bekomme ich die Spannung Uab? Durch den Spannungsteiler von R4 und R5?

Und kommt mir nicht an mit „ich würde unter keinen Umständen auf die Straße gehen.“ Das kaufe ich euch nicht ab. Es gibt dafür immer einen Grund

Wie wird der unter Annahme paralleler Wärmeströme berechnete Wärmedurchgangs-widerstand für Bauteile mit bezüglich des Wärmetransportes nebeneinander liegenden Bereichen bestimmt?

a) zu hoch

b) korrekt

c) zu niedrig

d) das hängt von der Schichtanordnung ab

Hallo

Mache Elektrofachkraft für festgelegte Tätigkeiten.

Macht es Sinn sich eine Holzwand zum üben zu gestalten. Um die Schaltungen zu verstehen. Also einen kleinen Verteiler selber bauen mit vllt 12 oder 24 V AC über ein Netzteil

Ich habe folgendes Netzwerk welches ich hinsichtlich der der beiden Klemmen a und b in eine Ersatzspannungsquelle Umwandeln soll das heißt Uq und Ri sind gesucht. Ich hatte es selber lange versucht verstehe es leider nicht so ganz vor allem warum dort oben eine Ideale Verbindung zwischen den beiden Knoten ist , könnte ich die beiden Knoten nicht zu einem zusammenfassen? Ich würde mich über jede Antwort freuen.

Meine Werte sind: IQ0= minus 5 mA UQ1= 5V UQ2 = 3,3V R1 = 3,9kOhm R2 = 10kOhm R3 = 330 Ohm

Wenn kein geschlossener Stromkreis vorhanden ist.

Könnt ihr mir bei folgenden Aufgaben helfen? Ich bin da dezent überfordert:

Skizziere den Aufbau eines einfachen elektromagnetischen Schwingkreis bestehend aus

einem Kondensator und einer Spule.

• Skizziere, beschreibe und erkläre den Verlauf einer Periode eines elektrichen

Schwingkreises für t1=0T, t2=1/8T, t3=1/4T, t4=3/8T und t5=T/2. Gehe dabei auf die

physikalischen Größen ein, welche sich zeitlich periodisch ändern.

• Gib an, was man unter der thomsonschen Schwingungsgleichung versteht.

• Bei der Thomsonschen Schwingungsgleichung geht man vereinfachend von einem idealen

Schwingkreis aus. In der Realität kann aber der ohmische Widerstand nicht vernachlässig

werden. Beschreibe und erkläre dessen Einfluss auf den Verlauf der Schwingung.

Vielen Dank

Mein Lehrer meinte ich solle r1 + r2 rechnen

und dann mit der Formel der Parallelschaltung r1,2 mit r3 zusammenrechnen

ChatGPT meinte das geht nicht weil vor r1 ein Knotenpunkt ist und man solle erst r2 mit der Formel der Parallelschaltung ausrechnen und dann mit r1 zusammenrechen

für mich macht die Antwort von ChatGPT mehr Sinn mein Lehrer meinte aber das ist falsch

kann mir jemand helfen?

Hallo,

kann mir jemand, der sich auskennt, ausrechnen wieviel Strom durch den von mir markierten Punkt läuft?

ich hatte es in teilströmen gerechnet, also 6 durch 100 und dann nochmal 6 durch 300 und die werte dann addiert.

Guten Abend,

ich bräuchte Hilfe bei einer Schaltung und zwar müsste ich wissen ob meine Denkensweise richtig ist. Es geht darum, dass bei einer Ausschaltverzögerung als Transistorschaltung nach dem Drücken des Tasters die LEDs für 1 Minute an bleiben. Meiner Meinung nach müsste man die drei LEDs in Reihe schalten und die zwei Taster parallel zueinander.

MfG

Ps: der Schaltplan nur mit zwei LEDs mehr und einem Taster mehr.

Eine Person ist mit den Füßen gut geerdet. Sie berührt eine geerdete Wechselspannungsquelle U mit einer Frequenz von f = 66 Hz. Der Körperwiderstand der Person beträgt R_K = 1.3 kΩ für eine Dauer von t = 2830 ms. Ab welcher Spannung U wird die Loslassschwelle überschritten?

Das ist eine Aufgabe in einer Probeklausur für Elektrotechnik. Als Lösungswert habe ich 19.04 V, allerdings kann ich das selbst nicht wirklich nachvollziehen, da ich keine Formel dafür finde. Kann mir da jemand helfen?

Hallo,

ich frage mich welche Aufgabe genau der Strom beim Auf- und entladen eines Kondensators hat. Ich denke, dass wenn man eine Spannung angelegt hat, ist der Strom dafür verantwortlich, dass sich die Elektronen überhaupt von der einen zur anderen Platte bewegen können. Ist das richtig?

Viele Grüße

Marie

Hey,

ich habe folgende Aufgabe zu bearbeiten, jedoch hab ich keine Ahnung wie ich das lösen soll. wir haben eine Brückenschaltung mit nur 4 Widerständen gelernt, hier sind es jedoch 5 Widerstände.

Wäre cool wenn mir einer weiterhelfen könnte

Vielen dank

Wie berechne ich dieses System.

U01 = 12V

I02 = 30mA

U03 = 18V

R1 = 200Ω

R2 = 300Ω

R3 = 200Ω

Ich habe noch nie mit Stromquellen gerechnet. Welcher Spannungsabfall ist auf der Stromquelle? Weil ohne Spannung gibt es ja ganz rechts keine Maschenregel?
Ich könnte mir nur vorstellen, dass der Spannungsabfall an der Stromquelle gleich groß ist wie U2.

Vielen Dank im Voraus!

Wo schließe ich welches Kabel an, um diesen Motor mit Arduino Nano und entsprechend ARDUINO IDE zu programmieren?

Kann mir jemand helfen? Ich habe erstmal R345 berechnet und das sind 30. Und dann r1 und r2 mit der Formel r1×r2 / r1+r2 und das selbe auch für r6 und r7. Und am Ende alle addiert. Geht das oder muss man das anders machen?

Hallo zusammen,

also ich habe kaum Ahnung von Elektrotechnik und es geht lediglich um ein Bastelprojekt.

Folgender Sachverhalt:

In einer ganz primitiven Schaltung habe ich auf meinem Steckbrett an eine 9Volt Batterie parallel je zwei blaue LEDs in Reihe verbaut. Also abgehend von der 9V Leitung

Strang 1: Widerstand - LED1 - LED2 und parallel dazu

Strang 2: Widerstand - LED3 - LED4

und beide Stränge gehen dann wieder zusammen an den Minuspol.

Jede LED hat laut Datenblatt eine

Vorwärtsspannung von 3 Volt und einen

Betriebsstrom von 30mA.

Um den jeweiligen Widerstand auszurechnen habe ich also je Strang gerechnet:

R= [U(ges) - U(Led1) - U(Led2)] : I

R = (9V- 3V - 3V ): 0,03A

R = 100 Ohm

Da mir das aber zu hell ist, bin ich auf 220 Ohm gegangen.

Meine Widerstände haben eine Belastbarkeit (= Verlustleistung?) von 0,25 Watt.

Daher nun meine Rechnung, ob ich da auch sicher drunter liege:

P= I² x R

P= 0,03²A x 220 Ohm

P= 0,198 Watt

Ergo: 0,198 Watt sind kleiner als 0,25Watt Belastbarkeit, also alles gut.

Jetzt komme ich zur Frage:

Wenn ich nun statt der 220 Ohm lieber 470 oder 680 Ohm verwenden wollte, um noch dunkler zu werden, dann komme ich mit der Rechnung

bei 470 Ohm auf 0,432 Watt und

bei 680 Ohm auf 0,612 Watt

was ja beides Werte sind, die irgendwann zum thermischen Tod des Widerstands führen würden.

Sehe ich das also richtig, dass die größeren Widerstände in diesem Falle tatsächlich nicht für diese Schaltung funktionieren?!

Oder habe ich da einen Fehler gemacht?

Bitte seid gnädig, ich wollte da nur kurz was zusammen basteln und mir die Wissenschaft nicht komplett aneignen, wenns irgendwie geht :-D

Und bitte, es geht wirklich nur um die Logikfrage und nicht darum, wie ich die Schaltung insgesamt vermeintlich "besser" aufbauen sollte oder so...also es geht echt rein um die genannte Frage bitte!

Hallo zusammen.

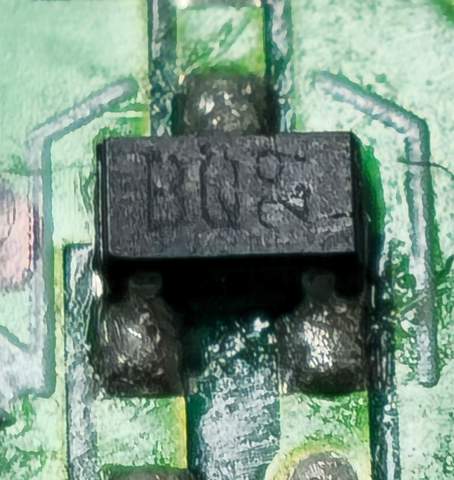

Kann mir evtl. einer sagen was für ein Bauteil das ist und wo man das kaufen kann?

Oder welche Werte das Teil hat?

Vielen Dank im voraus 👋

Hallo zusammen.

Kann mir evtl. einer sagen was für ein Bauteil das ist und wo man das kaufen kann?

Vielen Dank im voraus 👋

Gibt es einen Elektriker hier der Messerfahrung hat, der ungefähr sagen kann welche Spannung dass man am Vorschaltgerät hat und an der Leuchtstofflampe und welcher Strom ungefähr fliesst, dass man auf eine Verlustleistung von 10 bis 15W am Vorschaltgerät kommt.

Habe in Büchern gelesen, dass bei einer 58W Leuchtstofflampe mit KVG man ca. 13W Verluste am Vorschaltgerät hat also 71W Stromaufnahme benötigt werden.

Bei Osram nachgefragt wurde gesagt 670mA Strom und eff. Spannung an der Leuchtstofflampe 110V. Aber dann müsste ja am Vorschaltgerät 120V sein.

Ganz dumme Frage: Wenn man an der Leuchtstofflampe misst, misst man dann auch das Vorschaltgerät mit? P = U x I = 110V x 0,67A = 73,7W

Das ist jetzt zwar etwas mehr als die 13W + 58W = 71W.

Würde aber in die richtige Richtung gehen. Aber dass am Vorschaltgerät 120V anliegen, das wären dann ja 80,4W und genau hier liegt der Fehler und ich komme nicht drauf. Hätte ich eine alte Leuchte würde ich das selber durchmessen. Ich verzweifle noch. Ich möchte nur wissen wie man auf die Werte kommt.

Und wieviel Strom, bzw Watt fällt da ungefähr ab? D.h. wenn ich den Starter überbrücke und ersetze die Leuchte mit LED hätte ich diese Verluste nicht mehr.

Beim Vorschaltgerät hat man ungefähr 10 W Verlust und wie viel Watt sind es beim Starter?

Hat jemand ein Datenblatt oder schon Strom und Spannung gemessen.

Oder was würdet ihr schätzen? Trafo hat ja auch Verlust.

Hat jemand Erfahrung wo es mehr Abweichung gibt und in welcher Größenordnung liegen die ungefähr?

Mir geht es um eine genaue Berechnung, wollte den Stromverbrauch von T8 und LED-Röhre die in etwa die gleiche Helligkeit erzeugt, und berechnen.

Habe jetzt auf einem Typenschild einer T8 gelesen: eff. Nennspannung 110V und Strom 670mA ergibt 73,7 Watt.

Hat jemand eine 20 oder 22 Watt LED Röhre und was steht da drauf bzw. hat jemand schon einmal die Spannung und den Strom gemessen. Würde mich interessieren wie groß hier die Verluste sind bzw wie viel Watt aus der Steckdose tatsächlich kommt.

Habe im Datenblatt gesehen, dass die eine eff. Nennspannung von 110V haben und einen Strom von 670mA.

Aber das kann nicht sein. Wenn ich das berechne, komme ich auf eine Leistung von 73,7 Watt. Oder ist das so gemeint, dass ich im Prinzip eine Leistung von 73,7 Watt benötige. Alles andere ist Verlust. Der Leuchtstrom hätte dann 58 W und da fällt wieder Wärme ab und dann kommt noch vielleicht 53 W an?

Wenn es so ist, darf man ja eigentlich nicht mit 58W den verbrauch berechnen. D.heisst wenn die 5Stunden am Tag eingeschaltet ist x 5h x 0,29€ = 84Cent sondern mit 73,7 Watt also 1,06€.

Also was ich meine ist folgendes: Nehmen wir jetzt als Beispiel ein Kupferdraht und setzen den in einen geschlossenen Stromkreis: Es ist ja jetzt nicht so, dass die Elektronen brav alle in die gleiche richtung fliesen. Sie fliesen in der Summe schon in eine Richtung, aber würde man ein Elektron nachverfolgen, würde es halt mehr eine art Zickzack bewegung machen. Aber woran liegt das?

Eine Vermutung von mir wären:

• Verunreinigungen im Material
• Unterbrechungen im Kristallmuster des Materials
• Wirbelströme die entstehen.

Aber da gibt es sicherlich bessere Erklärungen.

Ich habe nirgendwo herausfinden können, wie viele Lipos in Reihe geschalten werden dürfen. Ein Lipo hat eine Nennspannung von 3,7 Volt, aber im aufgeladenen Zustand ca. 4,1 Volt. Wenn man jedoch eine hohe Last an einen Akku dranhängt, sinkt die Spannung. Ich möchte ungefähr die Netzspannung von ca. 220 bis 240V erreichen. Dafür müsste ich ca. 60 Zellen in Reihe schalten. Ist die Spannung ein Problem für die Akkus? Noch etwas: Ich möchte 150C Akkus benutzen mit je 2000mAh mit der Maximallast von 300A. Wirkt sich der Strom auch auf die Maximalspannung aus?
