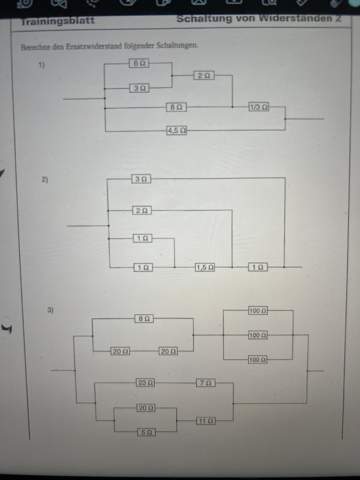

Wie berechne ich den Ersatzwiderstand in eine Schaltung?
Kann mir dabei jemand bitte helfen?
3 Antworten
Man braucht nur zwei Regeln:
1) Reihenschaltung: R21 = R1 + R2
2) Parallelschaltung: 1/R21 = 1/R1 + 1/R2 ....und dann den Kehrwert bilden, um R21 zu kriegen

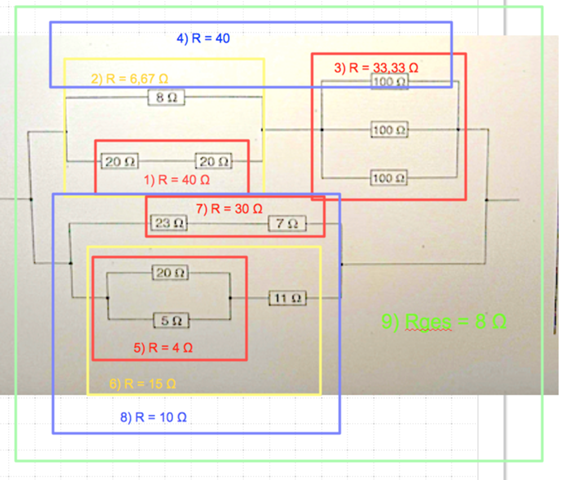

Bei umfangreichen Schaltungen fängt man mehr oder weniger immer innen an und arbeitet sich nach Außen. Habe das mal im Beispiel gemacht und die Schritte durchnummeriert:
In serie geschaltete widerstände kannst du einfach aufaddieren.
Für die parallel geschalteten widerstände sieh dir diese seite an:
Da musst du also mit Kehrwerten rechnen:
Gesamtwiderstand = 1/(1/Teilwiderstand1+1/Teilwiderstand2)
Die Lösung der Aufgabe bleibt dir nun zur Übung überlassen.
Schrittweise auflösen
wenn zwei Widerstände parallel sind erst die ausrechnen und in die Zeichnung einen Ersatzwiderstand einzeichnen genau so wenn zwei in reihe sind
