Kann mir jemand helfen wie man diese schaltung liest oder wie und wo man es betrachten soll ? Am besten mit erklärung

Hallo. Ich habe hier eine Platine.

Wenn ich den Fuß vom Transistor ins grüne Loch oder gelbe Loch stecken würde, würde die Schaltung dann trotzdem funktionieren? Oder sollte ich beim roten lassen? Weil mein Lehrer hat mir ein Bild von seinem geschickt, damit ich es Zuhause selber machen kann. (Ich war krank deshalb) Und auf dem Bild kann ich bei ihm nicht sehen, wo der Fuß vom Transistor genau ist. Die anderen 2 sieht man.

Danke schonmal.

Hi,

ich muss dU mit dem Ohmischen Gesetz und dI mit dem Knotensatz berechnen:

Das muss rauskommen:

Das Ohmische Gesetz: U=R*I

Der Knotensatz: I-I2-I3=0

Kann mir jemand weiterhelfen? Vielen Dank im Voraus.

Hallo, habe ein problem mit einer rolladensteuerung von chronis uno L. Die handbedienung funktioniert nichtmehr und hüpft bei betätigen nur ein paar millimeter und die zeit und licht einstellungen funktionieren auch nur unregelmäsig. Habe gelesen das oft ein Kondensator das problem ist, bin mir aber nicht zu 100% sicher ob man am kondensator wrwas sehen kann.

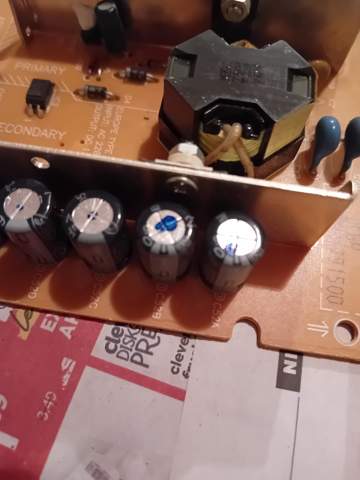

weis jemand ob das nur flussmittel vom zinn ist, oder ob das ein indiz für eine überhitzung ist. Viele liebe grüse

In dieser Schaltung verwenden wir einen nicht-invertierenden Verstärker. Ich soll die Ausgangsspannung (U(OPV+)) und den Verstärkungsfaktor (Vk) bestimmen. Zuerst habe ich die Gesamtwiderstände für R1 und R2 sowie für R3 und R4 berechnet. Wir können diese Widerstände als R12 und R34 bezeichnen. R12 ist die Summe von R1 und R2, da sie in Reihe geschaltet sind. R34 ist der Gesamtwiderstand von R3 und R4, die parallel geschaltet sind. Auf diese Weise können wir das Problem einfacher lösen. Der Verstärkungsfaktor Vk lässt sich dann aus der Formel 1 + (R34/R12) ableiten, und die Ausgangsspannung U(OPV+) ergibt sich aus Vk mal der Eingangsspannung U(E).

Hallo habe den EcoFlow Powerstream und suche gerade die passenden Solarmodule, die Platztechnisch passen (müssen flexible sein).
Habe jetzt folgende gefunden und weiß nicht ob die von der Maximalen Eingangsspannung und Maximalstrom passen…werde da nicht ganz schlau draus. Wie müsste ich die dann verkabeln? Weil aus dem Powerstream geht ein Kabel mit 2x+ und 2x- raus. Ist das dann ne Parallelschaltung? Oder benötige ich ne Reihenschaltung wegen den angegeben Maxima. Werde da leider nicht ganz schlau draus. Hier die Infos:

https://ac-solar.de/products/solarmodul-flexibel-full-black-375wp?fbclid=IwZXh0bgNhZW0CMTEAAR1upj9ywYZHxqjkwkInl0jk-5l48GkVWb2Tj7aiMaLF9i8Zfmuy-K5I5uI_aem_AZkHMNQmif2qDFoDyKosNszpBqx99kO-PJDYtaT9WA5xzfpPpZbs30ga4rDqA20LIRZlF5GQVfE1PUSF1tSGCbnh

Hier habe ich eine diskret aufgebaute Schmitt-Trigger-Schaltung. Die Versorgungsspannung (Vcc) beträgt 15 V, und T1 und T2 sind Bipolartransistoren vom Typ npn. Ich soll überlegen, ob T1 und T2 leiten oder sperren, wenn das Ausgangssignal niedrig (Low) oder hoch (High) ist! Meine Vermutung ist, dass T1 sperrt und T2 leitet, wenn das Ausgangssignal High ist, und umgekehrt, wenn das Ausgangssignal Low ist.

Des Weiteren interessiert mich, wie man hier die Ein- und Ausschaltschwellen berechnen soll. Damit meine ich die Werte U(E, An) und U(E, Aus).

Guten Abend zusammen,

Wie berechne ich in dieser Aufgabe die Stromstärken I1 und I2? Den Ersatzwiderstand konnte ich ohne Probleme berechnen und beträgt 7,3k Ω

Besten Dank und ein schönes Wochenend😁

ich habe hier ein Teil einer logischen Schaltung ich verstehe nur nicht, wie sich X zusammensetzt. Z.b erste Zeile beides null. Ich spring hoch zu Schaltung zum AND . AND ist doch nur dann 1 wenn beides 1 ist aber wenn m1 0 ist was ist A?
1 oder was ,wenn ja was ist dann nach dem AND ? Teilweise ist beim X eine A komplement

Das Blick ich net

Hi,

wie kommt die Widerstandsmatrix bei der Mehrfachleitung zu stande? Was ist R_0 und warum steht bei den Diagonalen R_n+R_0?

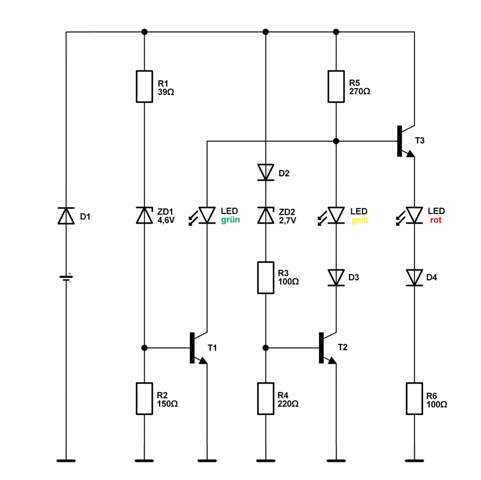

 Diese Schaltung ist ein Schmitt-Trigger und die Versorgungsspannung Ucc

 beträgt 15V. Ich möchte berechnen, ob die Transistoren T1 und T2 leiten oder sperren, wenn der Zustand LOW oder HIGH ist. Diese Transistoren sind bipolare Junction-Transistoren (BJT) vom Typ NPN. Ich vermute, dass im LOW-Zustand T1 sperrt und T2 leitet, während es im HIGH-Zustand umgekehrt ist! Dazu habe ich den Maschensatz verwendet. Ist das Ergebnis korrekt?

Hallo zusammen, an was kann es liegen, wenn man von Leicht auf Mittel schalten kann auch von Schwer auf Mittel aber von Mittel auf Schwer nicht mehr.

Das ist mir zum Ende hin bei meiner 2 Std. Tour aufgefallen, das die Kette nicht mehr auf das Schwere Ritzel springt.

Was kann man da tun? Oder was würdet ihr tun an meiner Stelle.

bei meinem Fahrrad schaltet der Unwerfer nicht richtig.

Ist im ersten Gang, aber wenn ich auf 2 Schalte dann springt die Kette nicht in die 2 über sondern bleibt auf der 1, wenn ich dann auf 3 Schalte dann geht die auf die 2 über.

Hinten schaltet die soweit akzeptabel, aber halt vorne nicht.

Was kann ich machen?

Falls es mir zu nervig ist, das justieren oder so, was würde dass in der Werkstatt kosten und wie lange könnte es dauern, ist eine Werkstatt in einer kleine Stadt.

Hallo, ich studiere Informatik und habe für eine lange Zeit keine Physik mehr gehabt, daher habe ich einige Dinge vergessen. Mein Freund und ich diskutieren über folgendes Problem: Ich muss die Spannung U(A) in der folgenden Schaltung berechnen. In der Schaltung beträgt die Versorgungsspannung U(cc) 15V. In der internen Schaltung (wo alle Widerstände R1 heißen) ergibt der Gesamtwiderstand 6.6 kΩ. Dieser Gesamtwiderstand ist dann in Reihe mit R2 geschaltet, wodurch der Gesamtwiderstand 7.6 kΩ beträgt. Jetzt müssen wir U(A) berechnen. Ich verwende die folgende Gleichung: U(cc) - U(Rgesamt) = U(A), wobei U(Rgesamt) Rgesamt * Igesamt ist und das Ergebnis -0.94 beträgt. Mein Freund sagt jedoch, dass U(A) gleich U(Rgesamt) ist. Ich bin mir nicht sicher, wie man letztendlich U(A) berechnen soll.

Wofür ist dieses Bauteil bei Heizungen da, frage ich mich schon lange

Hallo,

meine Frage steht schon oben im Titel. Mir ist zwar klar das durch die Haupterdungsschiene alle metallischen Gehäuse oder leitenden Körper auf das Erdpotenzial gebracht werden, aber wenn jetzt ein Fehlerstrom über den PE fließt, fließt dann nicht auch der Strom durch alle metallischen Gehäuse bzw. es liegt dort Spannung an?

Oder wie ist das genau zu verstehen?

Danke schonmal für die Antworten.

Hallo Community :)
Ich tauche gerade etwas in die Arduino Welt ein und zerbreche mir gerade den Kopf bei einem kleinen Problem.

Angeschlossen ist ein 5V Relais an 5V, GND und zum steuern am PIN 2.

Skript habe ich fertig. Wenn der Arduino das Relais ansteuert leuchtet das grüne Lämpchen, aber es öffnet sich erst, wenn ich das Relais ganz leicht berühre oder klopfe.

Hi,

ich muss erklären,warum es Spannungvektoren und Stromvektoren gibt in Hinblick auf Mehrfachleitungen.



Ich weiß nicht genau, wie ich das in einfachen Worten erklären soll.

Je höher die Spannung, umso kleiner der Strom.
Durch den größten Einzelwiderstand fließt der kleinste Strom.
Der Strom in einer Parallelschaltung ist überall gleich groß.
Durch den kleinsten Einzelwiderstand fließt der kleinste Strom.

Hallo,

ich habe eine 5v Lichterkette, bei der das Steuergerät defekt ist. Die LEDs sind abwechselnd gepolt. Das bedeutet bei dauerhafter Polarität leuchtet die eine Hälfte, und wechselt man die Polarität (also tauscht + und -) leuchten die anderen LEDs. Somit konnte das Steuergerät simple Effekte abspielen.

Ich möchte alle LEDs dauerhaft zum leuchten bringen, darum brauche ich eine Platine, welche die Polarität in einer hohen Geschwindigkeit (50hz?) wechselt.
gibt es sowas? Und wo finde ich sowas?
Liebe Grüße

Einleitung

Im ersten Versuch habt ihr erfahren, dass ein stromdurchflossener Leiter ein Magnetfeld erzeugt. In diesem Versuch wird der Einfluss eines sich verändernden Magnetfeldes auf einen elektrischen Leiter untersucht. Dieses Prinzip wird auch in Generatoren angewendet, wie z.B. im Fahrraddynamo und Windkraftanlagen.

Was ihr am Ende können sollt:

• Beschreiben können, wie sich die Bewegung von Spule und Magnet im Verhältniss zueinander auf das Magnetfeld auswirkt.

Was ihr vorher wissen solltet:

• Wie eine Spule zu einem Elektromagneten verändert werden kann.

• Wie nachgewiesen wird, dass eine elektrische Spannung, anliegt.

Durchführung

Baut den Versuch wie in Abbildung 1 dargestellt auf. Verwendet dabei die Spule mit 20.000 Windungen. Achtet darauf, dass euer Multimeter auf Volt eingestellt ist. Achtung: Beginnt immer mit dem größten Messbereich (1000 V) und schaltet dann herunter!

(a) Bewegt den Magneten mit dem Südpol nach vorne langsam in die Spule hinein. Lasst den Magneten kurz in der Spule ruhen und zieht ihn dann langsam wieder heraus. Beob- achtet dabei die Veränderung der Anzeige des Messgerätes. Wiederholt den Versuch indem ihr

(b) den Magneten schneller in die Spule bewegt.

(c) den Magneten langsamer in die Spule bewegt.

(d) den Magneten mit dem Nordpol nach vorne in die Spule bewegt.

(e) den Magneten in der Spule ruhen lasst.

(f) den Magneten festhaltet und die Spule bewegt.

(g) die Spulen mit 1600 Windungen verwendet und (a) wiederholt.

Das sind meine Beobachtungen:

(a) Wenn der Magnet langsam in die Spule hineinbewegt wird, steigt die Anzeige des Messgeräts an. Wenn der Magnet wieder herausgezogen wird, fällt die Anzeige ab.

(b) Beim schnellen Hineinbewegen des Magneten steigt die Anzeige schneller an und fällt auch schneller ab, wenn der Magnet herausgezogen wird.

(c) Beim langsamen Hineinbewegen des Magneten steigt die Anzeige langsamer an und fällt auch langsamer ab, wenn der Magnet herausgezogen wird.

(d) Wenn der Magnet mit dem Nordpol nach vorne in die Spule bewegt wird, zeigt das Messgerät eine Veränderung in der entgegengesetzten Richtung im Vergleich zu (a).

(e) Wenn der Magnet in der Spule ruht, gibt es keine Veränderung in der Anzeige des Messgeräts.

(f) Wenn der Magnet festgehalten und die Spule bewegt wird, gibt es eine Veränderung in der Anzeige des Messgeräts.

(g) Mit der Spule mit 1600 Windungen wird eine ähnliche Veränderung beobachtet wie in (a), jedoch möglicherweise mit geringerer Spannung aufgrund der geringeren Anzahl von Windungen.

Sind die so richtig?

Ich muss demnächst die "Prüfung" zur Schaltkompetenz machen.

Kann mir jemand sagen wie das abläuft?

Ich hab von B auf B197 gewechselt und müsste die Schaltkompetenz noch beweisen....

Ich hab die 10 mindeststunden längst gemacht und das letzt mal im Januar mit Schaltung gefahren.

Seitdem nur noch mit Automatik...Jetzt hab ich die Befürchtung das ich schon wieder zu lange raus bin vom Fahren mit Schaltung und das ich es nicht so hinbekomme wie ich es bräuchte

Kann mir jemand sagen wie das so abläuft? Macht es Sinn mal mit jemand auf den nächsten verkehrsübungsplatz zu fahren und zu üben?

Hallo, ich möchte eine schaltung bauen mit 6 Taster die dann jeweils ein relais halten. D.h. Ich drücke Taster 1 und das relais zieht an und hält sich. Wenn ich dann Taster 2 Drücke soll das relais von Taster 1 wieder abfallen und das getastete relais dementsprechend halten. Das soll mit allen Kanäle so funktionieren. Ich finde immer nur schaltbilder mit einem relais und zwei taster. Die Anlage wird mit 12v betrieben.

Gruß Jan

In mein PC ist ein Netzteil verbaut auf den steht einmal +12V und -12V aber was kann ich mir bei den -12V vorstellen? weil wenn kein strom fliest dann fliest ja kein strom also 0V aber mann kann ja ein potenzial nicht niedreger schalten als Ground. also wie kann ich mir bitte schön diese -12V vorstellen?

Zeichnen Sie C1 und C2 in Reihe parallel zu C3.

Liege ich richtig, wenn nein, wie würde es richtig aussehen?

Hallo,

ich habe mir, nachdem mein teures Cube geklaut wurde, nun vorbeugend ein ziemlich günstiges MTB gekauft.

Ich bin an sich zufrieden, da ich nicht wirklich viel Offroad fahre. Das einzige, was mich stört, ist die Schaltung. Vor allem mein Schalthebel - Shimano Rapidfire - fehlen mir. Ebenfalls merkt man, dass die Tourney TX nicht an meine alte Schaltung herankommt.

Wie genau kann ich das umbauen (ist es schwer?) und welche Komponenten könnte ich verwenden?

https://www.lucky-bike.de/Fahrraeder/Mountainbike/MTB-Hardtail/Axess-BRASH-lb-3.html?varselid%5B1%5D=ca50000a180a293de0b27acb67a695cb

Zu sehen ist das der Widerstand NTC (negativer Thermistor) parallel mit R2 mit GND verbunden ist und das die Parallelschaltung NTC und R2 mit R1 in Reihe geschaltet ist, sodass ein Spannungsteiler vorliegt.

Ich habe verstanden, dass dieser Aufbau gewählt wurde damit der uC für die verschiedensten Batterien mit verschiendenen Lade- und Entladungstemperaturbereichen kompatibel ist. Das Eingangssignal muss also relativ zur im uC vorhandenen Skala zu Lade-/Entladetemperatursignalbereich skalliert werden.

" If TEMP pin's voltage is below 45% or above 80% of supply voltage VIN for more than 0.15S, this means that battery's temperature is too high or too low, charging is suspended. "

[ source TP4056 Datasheet ]

Im Abschnitt "Working out R1 and R2 for the TP4056" folgender Quelle wird gezeigt, wie R1 und R2 berechnet werden können.

https://www.best-microcontroller-projects.com/tp4056-page2.html

Zwei parallel geschaltete Widerstände (z.B. R2 und NTC) haben einen geringeren Gesamtwiderstand als einzelnen Widerstandswert.

Zwei in Reihe geschaltete Widerstände (z.B. NTC und R1) haben einen höheren Gesamtwiderstandswert als einzeln.

Verstehe ich es richtig, dass die Parallelschaltung von R2 dazu dient, den am Eingang TEMP gemessenen Widerstand kleiner zu skallieren und R1 in Reihe dazu dient den gemessenen Widerstand größer zu skalieren, falls nötig?

Ist Vin dabei einfach die bei VCC anliegende Spannung?

Hallo, ich frage mich ob diese Open-Drain-Erklärung richtig ist. Es wird in der Veranschaulichung die technische Stromrichtung verwendet.

Quelle: https://www.youtube.com/watch?v=YQ5fkusMIMA&t=229s

An der auf dem Bild gezeigten Schaltung irretiert mich, dass wenn ich mit der physikalischen Stromrichtung durchgehe, was warum passiert, die LED mit Sperrichtung zur Elektronenquelle GND gerichtet eingesetzt ist. Zudem scheint der physikalischen Stromrichtung folgend der MOSFET für mich keine Funktion zu haben, da die Elktronen von dessen Drain zu VCC + fließen würden und nicht zu GND um die LED zu betreiben.

Sind in der Veranschaulichung die Polbezeichnungen vertauscht, um es mit der technischen Stromrichtung erklären zu können?

Wenn VCC in Wirklichkeit GND wäre und GND VCC wäre würde mit der physikalischen Stromrichtung erklärend.

Hallo, ich frage mich, ob meine Vorstellung vom Elektronenfluss bei einen uC-Input-Pin mit der daraus resultierenden High-/LOW-Unterscheidung stimmt.

Schaltung von einem Pulldown-Widerstand R1 am Input-Pin (CMOS und Widerstand (Rechte Seiten ab Vin)) eines uC bei offenen/geschlossenen externem Schalter S

Meine Fragen:

Sind die Elektronenflüsse richtig eingezeichnet?

Über den Widerstand R2 fällt ob VCC oder GND am uC-Pin-Eingang (CMOS + Widerstand R2) eine Spannung ab.

Die Spannungsrichtung von Vout wechselt scheinbar mit der Richtung der angelegten Eingangsspannung Vin. Werden demnach negative Spannungen einfach auch als 0 interpretiert?

Ich kenne die übliche Unterscheidung mit Skala von 0 bis 3,3 bzw. 5V. negative Spannungen sind in der Skala nicht enthalten. Daher bin ich skeptisch.

Hallo,

kann mir jemand vllt einen Denkanstoß geben, wie ich auf R1 komme? Ich komme einfach nicht drauf…

Danke!

Wie kann man dass folgende Schaltbild so vereinfachen, dass man jeweils aus der Sicht von A nach B und der Sicht von E nach D, Reihen- und Parallelschaltung klar erkennen kann, um daraus den Ersatzwiderstand berechnen zu können?

Guten Tag, kann mir jemand behilflich sein bei dieser Aufgabe?

Kann jemand erklären, was die Spannung, Stromstärke und den Widerstand im Stromkreis sind? Ich bin in der 9. klasse, also bitte etwas leicht erklären.

Moin,

ich bin gerade daran meine Hausarbeit für mein Lernfeld zu bearbeiten und muss jetzt mehrere Installationsschaltpläne anfertigen. Mein Problem ist jetzt aber wie ich das mit den Zuleitungen machen soll, angenommen ich habe Taster und darunter eine Steckdose, da brauch ich doch reintheoretisch zwei Leitungen, also einmal 2 Adrige für Taster und 3 Adrige für die Steckdose, kann ich denn einfach einen Strich ziehen und Angeben das 5 Insgesamt benötigt werden oder soll ich extra einen zweiten Strich ziehen?

Hoffe man versteht was ich meine haha

Bedanke mich jetzt schonmal für eine Beantwortung meiner Frage.

LG Jan

Servus,

Ich habe absolut keine Ahnung von Fahrrädern, deswegen die Frage hier:

Gestern kam ein Einsatz der Feuerwehr rein und ich habe mich wie sonst auch schnell aufn weg zum GH gemacht, allerdings war es diesesmal ein wenig zu langsam, da die Kette irgendwie immer kurzzeitig raus gesprungen ist (ich glaube)

Eine etwas genauerere beschreibung: Ich trete wie sonst auch immer die Pedalen dann machts kurz knack und ich kann die Pedalen frei durchtreten ohne jeglichen Widerstand fahre allerdings weiter sprich ich kann noch beschleunigen, fühlte sich aber so an als würde ich schon so 20 - 25 Kmh fahren im ersten gang (also den den man zum berg hoch fahren nutzt) und nach 2, 3 durchtretungen der pedalen machts wieder knack und dann ist alles wieder normal.

Das führt dazu das ich nicht wirklich schnell voran kam, vielleicht mit 10 15 Km/h was aufjedenfall viel zu langsam ist ich meine irgendwo brennt es ja.

Weiß einer was die Ursache davon ist und wie ich dieses beheben kann?

Danke im voraus, Verzeihung für den langen Text.. hab probiert es genaustens zu beschreiben.

MfG

Ich versteh beide Aufgaben nicht, aber ich möchte nicht nur eine Lösung, sondern Erklärung. Leuchten nicht immer alle Lampen?Und was genau ist dann überhaupt der Unterschied bei Wechselstrom und Gleichstrom in diesem Beispiel?

Heißt es, dass es nicht mehr als 4V und 0,2A sein darf, weil die Lampe sonst kaputt geht oder heißt es, dass es das braucht, um überhaupt leuchten zu können. Und warum genügt nicht nur einfach eine Maßeinheit, z.B. 4 V, weil dann sind es ja schon 0,2 A. Ich bitte um eine gute und schnelle Antwort.

Entschuldigt mein fehlendes fachwissen, deshalb frage ich hier nach. Ich möchte bei meine philips hue fernbedienung die tasten zu hebelschaltern umbauen. Ich bracuhe entweder eine mechanische lösung die die knöpfe betätigt oder noch lieber würde ich die fernbedienung auseinanderbauen und die tasten durch schalter umbauen. Nur das problem das ich denke das entsteht, ist dass der schalter ja ein durchgehendes Signal sendet und nicht einen impuls wie die schalter der fernbedienung. Wenn euch dazu irgendwelche lösungsansätze einfallen, wäre ich sehr dankbar!

Grüsse Martin

In der folgenden Darstellung sind bekannt:

Uges
R1
R3
I2

Ich möchte R2 ausrechnen.

Da stehe ich aber absolut auf dem Schlauch, bzw. drehe mich im Kreis.
Einerseits kenne ich die abschließende Spannung nicht über dem Parallelzwei R23, da der Spannungsteiler R1/R23 ja erst bei Kenntnis von R2 vollständig bekannt ist.

Auch kenn ich nicht den Gesamtstrom, der sich ja auch erst bei Kenntnis von I3 oder U3 ermitteln ließe.

Dennoch sind doch alle Parameter soweit festgezurrt, dass sich I2 formeltechnisch herleiten lassen müsste. Mir widerstrebt es wegen eines Bretts vorm Kopf mit einer Iteration zu arbeiten....

Für Hilfestellung wäre ich dankbar.

Ich habe einigen schwierigkeiten mit dieser übung

Hallo, ich verstehe wie und wann ich Pullup-/Pulldown-Widerstände sinnvoll einsetzen kann, habe aber noch nicht verstanden, weshalb sie derart funktionieren.

Sieht ein Binäreingang an einem Input-Pin eines uC so aus?

Ist der UND-Logikoperator mit negierten Eingängen der Grund für ein LOW durch einen Pulldown-Widerstand (hier mit Open-Drain-Eingang)?

Ist der Open-Drain (Rückpfad von Eingang mit Pulldown-Widerstand) so richtig eingezeichnet?

Hallo, ich verstehe wie und wann ich Pullup-/Pulldown-Widerstände sinnvoll einsetzen kann, habe aber noch nicht verstanden, weshalb sie derart funktionieren.

Ich nehme Folgendes an:

• Ein Dateneingang wird via Spannungsmessung Pin-Eingang festgestellt und interpretiert
• Der Eingang an einem Pin hat einen sehr großen Widerstand
• Ein High liegt bei hoher Spannung über dem Eingang abfallender Spannung ab, ein Low bei wenig bis keiner darüber abfallender Spannung
• An einem Eingangs-Pin kann innen im uC ein höheres Potenzial (+) oder ein niedrigeres Potential (-) anliegen
• Ist das im innerem des uC anliegende Potential positiv werden Elektronen vom niedrigerem dorthin gezogen
• Ist das im innerem des uC anliegende Potential negativ werden Elektronen zum niedrigerem Potenzial außerhalb emittiert

Ist nun z.B. ein Eingang über einem Taster mit GND (-) im Schaltbild verbunden und ein Pulldown-Widerstand vom Eingang aus ebenfalls mit GND verbunden, verstehe ich nicht weshalb EMF-Spannungen über den Widerstand abfallen. Weshalb fließen zudem nicht Elektronen vom Pulldown-GND durch den Pulldown-Widerstand zum in den Pin-Eingang und erzeugen dort über den Eingangswiderstand eine Spannung/High?

Ich verstehe bei Erklärvideos nicht weshalb der Widerstand die Spannung am Eingang wegnimmt oder dorthin leitet. (Hoch-/Runterziehen?)

Auch wird in den Erklärungen immer die technische Stromrichtung verwendet.

Heute als ich mein freund aufm gepäckträger hatte und ich eine steigung hochfahren wollte. Hab ich auf den ersten gang geschaltet. Ergebniss( sehe bilder )

Mein Vater hat keine Lust das Fahrrad (was versichert ist) zum reparateur zu bringen ( ist 20 km weit weg) er hat mir gesagt das wenn ich das fahrrad in 10 tagen repariere kriege ich 1000€. Er ist sich zu sicher das ich es nicht schaffen werde. Könnt ihr mir helfen?

Hallo, ich arbeite mich privat in Elektrotechnik ein. Ich habe einen Mikrocontroller zur Batterieladeüberwachung. Im Datenblatt wird vorgeschlagen diesen z.B. wie folgt zu integrieren. Ich vermute mir ist noch etwas unbekannt, was die Unklarheit erklärte.

Folgendes verstehe ich:

• CHRG (Ladeprozess) und STDBY (Ladeprozess abgeschlossen) dienen zur Visualisierung des Ladestatus einer Batterie
• CHRG und STDBY werden intern spiegelverkehrt LOW gezogen oder auf High, je nachdem ob eine Batterie geladen wird oder fertig geladen ist
• CHRG und STDBY sind im Datenblatt als Open-Drain Outputs gelistet
• Strom fließt bei CHRG und STDBY hinein, wenn sie intern auf LOW (nidriges Potential (weniger negative Ladung)) geschaltet sind
• Die LEDs leuchten nicht nur je einzeln je nach Ladestatus, sondern bieten durch ihre Sperrrichtung auch einen Quasileiterauftrennung, wenn je CHRG oder STDBY High sind

Ich verstehe nicht, warum zwischen GND und VCC eine Leiterbahn vorgeschlagen wird, welche Elektronen erlaubt von niedrigerem Potential GND zum höherem Potenzial bei VCC zu gelangen ohne die vorher z.B. die Dioden zu passieren und danach erst den Widerstand von 0,4 Ohm. Insbesonere da die Widerstände hinter den LEDs sehr viel größer sind.

Ich habe hier ein Röhrenradio Sachenwerk Eswe 3 und habe die spulen Kondensatoren und Widerstände gemessen die Kondensatoren sind halt etwas zu hoch als angegeben aber noch im Rahmen allerdings habe ich hier eine Art widerstand hab ich noch nie gesehen

Laut schaltplan sollten die 580ohm haben aber mein messgerät zeigt 12 megaohm an

Wieso hat man früher sowas genommen?

Die anderen Spulen sind alle im kilo oder ohm Bereich der trafo Funktioniert auch

Aber nur diese gewickelten zwei Widerstände nicht die haben 12 megaohm aber sollten 580 ohm haben weiss einer aus welchem Material das gewickelt ist kupfer ist es nicht

Danke

Warum ist das obige keine Parallelschaltung?

Die stehen sich noch parallel gegenüber?

Ist bei einer Parallelschaltung die Spannung U immer gleich?

Berechnet man Iges indem man I1+I2+..., berechnet?

Falls I1 und die anderen Ströme nicht angegeben sind, werden die dann so berechnet?:

I1= U1/R1; I2= U2/R2 ...

ich habe hier ein 84V 10A ebike akku ladegerät, ich habe innendrin 3 Potentiometer (1 ist außen für den strom)

warum gibt es nicht nur 2 insgesamt, 1 für spannung und 1 für strom? was machen die anderen?

Hallo, trotz schauen mehrerer Videos und Selbsterklärversuche fehlt mir noch eine Information, um zu verstehen, wieso Pullup/Pulldown-Widerstände funktionieren. Folgende Informationen habe ich:

• Funktion ohmscher Widerstands,
• Physikalische Stromrichtung,
• EMF-Störsignale als Ursache für ungewollte Signale am Eingangs-Pin (von z.B. MC),
• Leerlauf ohne Verbindung,
• Quasi-Kurzschluss bei Verbindung (z.B. Tasterbetätigung)
• Eingangs-Pin zieht durch positive Ladung (Referenzwert Pluspol) hinter diesem Elektronen an, sodass Signal anhand der Potentialdifferenz zwischen Pluspol und Eingangssignal als z.B. 1/0 bewertet werden kann

Ich verstehe nicht, weshalb ein durch ein EMF-Signal zur Bewegung angeregtes Elektron z.B. am Knotenpunkt zwischen Eingang und Pullup-Widerstand nicht durch den Eingangs-Pin zum Pluspol gelangt, sondern nur den Weg mit einem hohem Pullup/Pulldown-Widerstand wählt.

Betrachte ich den Mikrocontroller als Widerstand, der z.B. parallel zu einem Pullup-Widerstand geschaltet ist verstehe ich nicht weshalb durch den Mikrocontroller kein Strom fließen sollte. Zusammen mit einem Pullup-Widerstand scheint ein Eingang für mich einen Spannungsteiler zu ergeben.

Ich verstehe nicht wieso ein Widerstand Elektronen "ziehen" kann, wo Elektronen doch für gewöhnlich den Weg des geringsten Widerstands entlangfließen.

Im Bild habe ich eingezeichnet, wie ich meinem Verständnis nach schlussfolgerte, wenn ich nicht wüsste, dass mir eine Information fehlt, da es Videos ein anderes Resultat präsentieren.

Hallo Leute,

Ich habe derzeit eine Suround Soundanlage von Harman Kardon (HKTS 16) aus dem Jahr 2010.

Seit einem Jahr habe ich einen neuen AV Receiver (Denon AVR-X2800H) der mehr Leistung hat. Seit längerem merke ich, dass der Sound immer schlechter wird. Habe mir mittlerweile für Partys eine JBL Partybox 110 gekauft und merke dezent den Unterschied. Der Subwoofer von Harman Kardon krechzt nur und lässt alles nur vibrieren statt einen kräftigen tiefen Bass zu erzeugen den man im Körper spürt.

Ich habe mich daher umgesehen und bin auf die Teufel Consono 35 Mk3 Power Edition gestoßen und bin am überlegen ob ich mir die Zulegen soll. Bin mir aber nicht sicher ob das wirklich so ein unterschied macht bzw. ob sich der Kauf lohnt.

Hat da wer Erfahrungen mit der Anlage oder was würdet ihr sagen?

Wie weiß man, welche Schaltungen sich für eine Widerstandsmessung eignen?

Könnt ihr mir die Aufgaben bitte ausrechnen

Was wird mit dieser Aussage hier gemeint?:

"Bei gleicher Spannung gilt: je größer der Widerstand ist, desto kleiner ist die Stromstärke im gesamten Stromkreis."

Ich möchte mit einem Potentiometer gerne zwei Computer Ventilatoren simultan steuern. - Beide haben 12 V DC 1,65 A 4 Pin Rot Schwarz Blau Gelb (Nidec UltraFlo Model W12E12BS11B5-57 ) - welches würde sich dafür anbieten und wie würde ich dann die Stromversorgung handhaben ? - würde es gerne über einen schokostecker machen.

Halli Hallo,

ich bin auf der Suche nach einem mechanischen Schalter/Taster, den ich drücke und bei dem dann die Kontakte ein paar Sekunden verbunden bleiben.

Gibt es so etwas überhaupt?

Gruß, Tom

Halllooo

ich brauche dringend Hilfe ich muss die Funktion einer warmschaltung erklären jedoch keiner normalen sondern einer etwas andern ich blende ein Bild eine bitttteee hilft mirrr!!??

Wie hängt der Widerstand von der Windungszahl der Spulen ab?

Hallo, ich habe eine Technik Schaltung gemacht.

Funktion: soll sein bei Dunkelheit soll die LED Leuchten und weil der Taster gedrückt wird soll die LED Leuchten.

Aktuelle Funktion: Led geht bei Dunkelheit an, bei Tastendruck geht die LED aus.

Funktioniert die Schaltung, wenn ich den Taster so platziere wie bei dem Grünen?

Muss ich doch wo anders platzieren?

Aktuelle hab ich die blaue Schaltung.

mir ist hier dieser kondensator geplatzt, und ich würde den austauschen durch einen ähnlichen, muss er komplett derselbe sein, vom gleichen hersteller, oder reicht es wenn ich einen mit der selben spannung und kapazität verbaue?

Hey liebe Community,

Ich habe seit letzter Woche meinen Führerschein der Klasse B197, also mit Schaltung und Automatik, da ich es geschafft habe, möchte ich nun auch mit unserem privaten Pkw auf der Straße fahren. Doch vorher muss ich aus unserer Tiefgarage raus und gerade davor hab ich Respekt, könnt ihr mir Tipps geben, wie ich die Auffahrt gut hochfahren kann? Vor allem in welchem Gang

Danke

Mein hochwertiges E-Bike mit Boschmotor läuft ganz flüssig im 1. bis 3. Gang. Schalte ich höher spüre ich einen gewissen Widerstand, der sofort wieder verschwindet, wenn ich aufhöre zu treten. Diese benutze ich eher selten, aber das stört schon. Ich verwende sie meistens in Kombination mit der stärksten Akkuleistung. Woran kann das liegen?

Also mit der linken Faustregel ist der Nordpol links am Eisenkern, d.h. die Magnetfeldlinien gehen durch den Ring von links nach rechts und der Eisenkern bewegt sich weg, d.h. der Induktionsstrom fließt im Uhrzeigersinn.

Habe ich das richtig verstanden?

(nicht technischer Strom)

Habe mir vor 1 1/2 Wochen ein gebrauchtes (fast wie neu) Propain Spindrift 4 Al gekauft.

Doch nach einer Woche fahren hat das Schaltwerk irgendwie angefangen zu klappern. Also beim Downhill fahren und so hab ich Ruhe, weil ich an die obere und untere Strebe nen Kettenstrebenschutz dran gemacht hab. Jedoch bei etwas höheren Jumps mit nicht ganz so sanften Landungen oder hohen Bunnyhops oder Flatdrops klappert das Schaltwerk beim landen (einfedern). Also es ist kein richtiges klappern es ist mehr so ein "Kliiiinnnkkkkk" beim landen. Hört sich an wie als wenn das Schaltwerk durchschlagen würde oder sowas. Könnt ihr mir helfen?

Hallo liebe Community ,

Ich schreibe morgen eine Physik Arbeit und habe auf meinem Arbeitsblatt stehen dass eine einzige Solarzelle 0,5 V hat und 50mA, trifft das auf alle Solarzellen zu? Oder kann das variieren?

Servus, fahre seit nun 3 Jahren ein Cube attain GTC, habe es stets selbst gewartet und vor einem Monat auf das neue Modell gewechselt. Auch mit Carbonfelgen von Leeze.
Jedoch ist mir aufgefallen dass wenn ich vorne auf dem großen Zahnrad und hinten auf dem 3.-5. Zahnrad unter volllast im wiegetritt fahre, ein Geräusch von der Kette kommt, hört sich an als wenn die Schaltung nicht ganz eingestellt wäre. Geräusch tritt nur unter volllast auf.

Hatte dieses Geräusch sowohl auf der alten Fulcrum Alufelge als auch auf der neuen Carbonfelge mit jeweils neuer Kassette und Kette.

Nun geht es mir endgültig auf den Zeiger und ich möchte den Grund dafür finden. Hatte jemand bereits dieses Problem und hat es gelöst bekommen?

grüsse

hallo,

Wie berechnet man den Vorwiderstand von einer roten LED?

Ich brauche ihn für den Arduino mit 5V und einer roten LED.

danke!

Ich brauche bitte hier Hilfe!

Ich habe eine Aufgabe, wo ich vier Widerstände in Reihe schalten muss. Ich habe keinen Verbraucher! Meine Energiequelle beträgt 12 Volt. In dieser Reihenschaltung habe ich 500 Milliampere. Ich ich muss die Werte der vier Widerstände so nehmen, dass bei der Schaltung:

1.Nach dem ersten Widerstand 5 Volt gemessen wird

2. Nach dem zweiten Widerstand 3 Volt gemessen wird.

3. Nach dem dritten Widerstand 2 Volt gemessen wird.

4. Nach dem vierten Widerstand 0 Volt gemessen wird.

Wie stelle ich das an? Was muss ich berechnen? Wie heißt dieses Thema? Ich finde es nicht online :(

Vielen Dank!

Guten Abend. Folgendes.

Ich mache gerade den Fs. Bisher bin ich nur im Simulator der Fahrschule gefahren. Das anfahren und das hochschalten hab ich soweit raus. Allerdings hab ich keine Ahnung wie und ob ich beim anhalten (zb vor einer Ampel) runterschalten soll?

Angenommen ich bin im 4 Gang mit Knapp über 50. & 150 - 200 Meter vor mir springt eine Ampel auf Rot.

Meine Frau bremst runter im 4 Gang (tritt die Kupplung) kommt zum stehen.

Dann schaltet sie erst den 1 Gang ein.

Ist das so korrekt? Jeder sagt mir was anderes. Ich würde in den 3 Gang erst runter. Mich ausrollen lassen. Kurz vorm anhalten dann die Kupplung+Bremse und zum Stehen kommen.

Wie macht ihr das?

Hallo,

kann mir jemand für diese Schaltung U2-U4 und I2-4 berechnen, ich habe schon den Gesamtwiderstand, U1, U ges, I ges und I1 berechnet, aber komme jetzt nicht weiter.

also R1=100 Ohm

R2=200 Ohm

R3=300 Ohm

R4=400 Ohm

Rges= 90 Ohm

Uges=50 V

U1=50 V

Und Uges müsste ja auch U2,3,4 sein oder?
I1= 0,5A

Vielen Dank für jede Antwort.

Hab ne Weile in der Schule gefehlt und bin nicht mehr sicher was die Formel bedeutet:

N1 : N2 = U1 : U2 = I2 : I1

Also ich weiß dass die Formel für den Transformator gilt, aber bin nicht mehr sicher wofür die Buchstaben stehen. Könnte mir das eventuell jmd erklären.

Also wie ihr schon in der Frage seht,frage ich mich,warum das eine ,,UND" Schaltung ist. Ich verstehe den Aufbau nd.

Ich habe eine Platine, bei der eine Spule leider aufgebläht ist

Der Bauteil ist Teil eines Ventilators und sitzt neben 2 Kondensatoren am Board

Leider helfen mir auch die Beschriftungen am Board nicht weiter.

Hat jemand eine Idee was für ein Bauteil genau es sein könnte?

Ich hätte auf so etwas getippt, würde mich aber gerne absichern bevor ich etwas falsches einbaue..

https://makerselectronics.com/product/inductor-330uh-0510-1w

Vielen Dank

Hallo ich wollte den Umwerfer an meinem Fahrrad tauschen, allerdings hab ich festgestellt wo ich beide Teile in der Hand habe das wie verschieden aussehen. Meine Frage ist es kann ich es dennoch einbauen da ich die Schaltung so oder so einstellen muss?

Brauche schnell Hilfe, muss heute noch mit meinem Fahrrad fahren können.

Mein Fahrrad schaltet garnicht in die anderen Gänge um, sondern bleibt im ersten. So ist es halt anstrengender beim fahren.
Hier ein paar Bilder und schonmal Danke im voraus.

Servus Freunde, ich bräuchte mal eine gute Erklärung für dieses Thema.

Und zwar kenn ich es von Batterien, wenn die in Reihe geschalten werden addiert sich die Spannung, und beim Parallelschalten der Strom.

Allerdings ist das bei AC Quellen genauso?

Wenn ich zwei Trafos parallelschalte, steigt die Strombelastbarkeit aber die Spannung bleibt gleich?

Wie wichtig ist der zeitgleiche phasenwinkel(ich denke mal wichtig, da sonst die Spannung der Quelle 1 der Spannung der Quelle 2 entgegengerichtet ist.

Allerdings Frage ich mich dass, da ich glaube, beim Motor ist ja die Wicklung auch in Reihe zur Quelle, da die induzierte Gegenspannnung eine andere Phasenlage hat wirkt sie hier der angelegten Spannung entgegen oder?

Deshalb sinkt auch dann der Anlaufstrom nachdem die induzierte Spannung ansteigt.

Hallo, ich habe ein Specialized Fully mit einer Sram XX1 Eagle Schaltung. Jedoch klackert der Antrieb (Entweder die Kasette, die Kette oder das Schaltwerk) wenn ich in den niedrigsten 10 gängen (Die größten Ritzel) fahre und rein trete. Ich habe keine Idee woher es kommen könnte. Ausserdem kann mein bike noch nicht mal mehr in den 1. Gang( grösstes Ritzel) Schalten wieso auch immer. Danke für Hilfe.

Hallo, kurz und knapp: Ich hatte einen kleinen unfall und mein Hinterrad ist so verbogen, dass sich das fahrrad nicht mehr fahren lässt. Wie teuer ist die Reparatur dafür und kann man es möglicherweise selbst reparieren?

Guten Tag. Ich habe gestern mein erstes Motorrad gekauft. Nun habe ich heute probiert anzufahren etc. Den Schleifpunkt finde ich, das anfahren funktioniert. Wie ist es wenn ich dann in den 2-3-4-5 Gang schalte? Muss ich dann auch langsam die Kupolkng kommen lassen oder kann ich sie wenn ich in höhere Gänge schalte direkt loslassen? Wäre froh um Tipps!

Vielen Dank für die Tipps!

LG Janic

Hallo Leute

Mein Umwerfer von meinem Fahrrad ist falsch eingestellt, wahrscheinlich durch den Regen in Kombination mit der Kälte im Winter hat er sich verstellt. Soweit kein Problem. Allerdings kann ich den leider nicht selbst einstellen, da mir das aufgrund fehlender Werkzeuge zu kompliziert ist. Ich war vor ein paar Wochen beim Fahrradladen und mir wurde freundlicherweise der Umwerfer eingestellt, allerdings nicht ganz richtig. Auf dem mittleren Ritzel kann ich die meisten Gänge durchschalten, ohne das etwas schleift, allerdings auf dem kleinsten und größten nicht. Dort schleift es egal in welchem Gang und man sieht auch, dass der Schieber vom Umwerfer einen Millimeter oder so weiter nach rechts müsste. Zudem kommt es beim Treten im gleichen Abstand zu einem Klicken (kein Knacken). Heute war ich nochmal im Fahrradladen um das Problem endgültig beheben zu lassen. Der Mitarbeiter hat mir erklärt, dass meine Schaltung sehr dreckig aussieht und sich das ganze dadurch verstellt hat. Das liegt bei mir am Kettenöl, wodurch beim Regen hinten die Schaltung etwas vollgesaut aussieht und durch leichten Dreck der mal hochspritzt auch die Kette schwarz ist, allerdings noch perfekt geschmiert ist. Zudem kommt dazu, dass ich vor drei Wochen vor dem letzten Termin diese Komponenten bewusst nochmal gesäubert hatte. Das hatte ich diesmal leider vergessen, meiner Meinung nach sah das aber echt in Ordnung aus, wodurch das eigentlich nicht notwendig gewesen wäre. Außerdem hat der Mitarbeiter gesagt, dass sich der Umwerfer gleich wieder durch den Dreck verstellen würde, wenn er den jetzt einstellt. An alle da draußen, die sich mit Fahrrädern auskennen: Stimmt das was mir der Mitarbeiter gesagt hat oder nicht? Langfristig wäre das gut zu wissen, weil dann kann ich da vielleicht gucken, das ich eventuell auf ein anderes Kettenöl umsteige, allerdings ist das Öl von einem Namenhaften Hersteller. Mein Fahrrad ist 1 Jahr alt.

PS: An alle die jetzt sagen, dass ich mein Fahrrad einfach öfter putzen sollte: Ich fahre mit dem Fahrrad täglich ungefähr 20 Kilometer bei Wind und Wetter und mein Fahrrad ist Beige, wodurch es tendenziell ehr anfälliger für Dreck ist. Ich wäre also ständig am Putzen.

Danke für alle Antworten.

Siege Foto,

Beschriftet ist die mit

TO oder T0

Diese Schaltung soll nach 8 Sekunden nach betätigen des Schalters angehen und die LED soll leuchten aber nach dem betätigen des Schalters geht die LED nach ein paar Sekunden circa zwei wieder aus. Warum geht sie wieder aus? Und warum funktioniert die Schaltung nicht? Was hätte ich anders platzieren sollen? Bitte genau beschreiben. Und die krokodilklemmen nicht beachten die kommen dort nicht hin. ( habe es schon an den richtigen punkten für die klemmen probiert, tut auch nicht wie es soll )

[Bild entfernt]

Das ist die Aufgabe...

Das habe ich berechnet..., doch die Lösung ist eine andere bei Teilaufgabe b)Warum darf ich die Widerstände nicht addieren (bei Punkt 2) und inwiefern hat das etwas mit dem ohmschen Widerstand zu tun ?

Vielen Dank im Voraus ;)

Guten tag unzwar ist meine frage was es kostet, beim fahhrad die vordere und hintere schaltung auszuwechseln

Hi ich habe ne frage und zwar wenn man beim fahrrad die gänge hinten mit den Gängen vorne verbindet mit Hilfe einer Kette als zb. Das große hinten mit dem kleinen vorne und das kleine hinten mit dem großen vorne gleichzeitig also das man zwei oder sogar drei ketten auf einmal aufm fahrrad hat was würde passieren würden sich die gänge alle addieren oder was passiert?

Mir ist langweilig: )

In den meisten (E-) bikes ist die TR/Trekking Version der Enviolo verbaut. Mich würde interessieren ob jemand auch einmal zur Heavy Duty gewechselt hat weil die TR Version zu schnell verschlissen ist - hat sie länger gehalten?

Es können sich auch gerne Cargo-Biker melden und mir mitteilen wie lange sie ihre Heavy Duty Enviolo schon im Einsatz haben.

Hey Leute, ich muss gerade ein paar Aufgaben in der Elektrotechnik lösen und benötige Hilfe beim zeichnen/aufstellen des Ersatzschaltbild von folgendem Schaltplan:

Kann mir irgendjemand da weiterhelfen?

des Weiteren benötige ich noch den Gesamtwiderstand von der Schaltung aber das wäre nur die Krönung auf der Sahnetorte, da ich das sicherlich noch irgendwie selber hinbekomme!

Ich danke euch schonmal für die Hilfe!

Habe vor ein fahrrad mit einem Defekt zu kaufen da es viel billiger ist.

"Schönes gut erhaltenes Fahrrad von Bocas mit 28 Zoll Reifen.

21 Gänge.

Am besten vorbei kommen und kurz ausprobieren.

Neues Schaltwerk mit neuem Kabelzug gekauft und probiert einzubauen. Leider bin ich handwerklich nicht so gut, daher müsste jemand der dass kann, das Schaltwerk noch genau anpassen. Im Moment springt die Kette raus.

Keine Garantie oder Gewährleistung, da Privatverkauf. Keine Rückgabe.

Abholung in Böblingen."

Zu diesem Beschreibung des fahrrads wie schwer kann es sein das schlatwerk zu ersetzen und bei diesen wieder einzustellen

Hallo,

Ich möchte bei mir ins Auto ein Relais einbauen für die Steuerung eines Lichtsreifens.

Da der über Dauerplus verfügt, das der beim Türöffnen angeht (2. Schaltkreis, bei dem gesteuertes Masse an der Innenraumbeleuchtung angezwackt wird), bleibt mir nur die Masse zu steuern. Da es keine zündungs gesteuerte Masse im Auto gibt, will ich das mit einem Relais machen.

(Zündungs gesteuertes plus für den Eingang, um Masse durch das zündungsplus zu Steuern)

Nun die Frage, wie viel verbraucht so ein kleines Relais für 12v, da es ja während der Fahrt dauerhaft aktiv wäre... Oder zieht das an meiner Batterie langfristig sehr viel? (Wäre ja nur während der Fahrt aktiv)

Danke für eure Antworten

Hallo Community, ich brauche dringend eure Hilfe.

Wir schreiben heute noch einen Physiktest und ich verstehe Maschen und Knotenregel nicht.Bei uns ist das so , das man das im Stromkreis irgendwie aufteilen muss.

Ich werde im Bilder anhängen und wäre dankbar wenn jemand mir erklären könnte wie er den Strom und die Spannung aufgeteilt hat

Vielen Dank

Hello, kann mir jemand erklären, wie ich diese Tabelle ausfülle? Eine 1 Bit Schaltung zu lesen kann ich ohne Probleme, aber bei dieser Tabelle habe ich Probleme. Wäre nett, wenn das jemand Schritt für Schritt erklären könnte :)

wie baue ich in der Technik Prüfung in der Realschule eine Schaltung die nach schließen des Stromkreises nach 8 Sekunden die led zum leuchten bringt ? Ich habe eine niedrige Spannung und muss diese erhöhen (ca. 3V)

Hallo! Nehmen wir mal an der Ausgang von meinem Funktionsgenerator hat 50Ohm (Innenwiderstand) und ich belaste es mit einem Widerstand der größer ist als 50 Ohm, dann wird doch eine größere Spannung an der Last abfallen, als man einstellt und wenn R kleiner ist als 50 wird die Spannung die an der Last abfällt kleiner sein als die Spannung die man einstellt oder nicht? Es ist also so gesehen ist das Ganze ein Spannungsteiler, hab ich das richtig verstanden? Vielen Dank für die Antwort im Voraus! LG

Warum sollte der widerstand beim voltmeter so groß wie möglich sein? Man schaltet das Voltmeter doch sowieso parallel und bei einer Parallelschaltung ist der Spannungsabfall doch sowieso der gleiche egal wie groß der widerstand des Messgeräts ist.

Hallo, also ich stehe seit 2 Tagen aufm Schlauch. Die Aufgabe besagt: Sie besitzen drei 150Ω widerstände, benötigen für eine Schaltung aber einen 100Ω widerstand. Wie müssen diese drei widerstände zusammengeschaltet werden, um einen Gesamt-Wiederstand von 100Ω zu erhalten?

Ich verstehe nicht wie das möglich sein soll, da es doch nur drei Kombinationen gibt

1. 3x150Ω in reihe
2. 3x 150Ω in parallel
3. 2x 150Ω parallel gezweigt zu 1x150Ω

aber alle Möglichkeiten ergeben keine 100Ω, so oder sehe ich etwas komplett falsch ?

Moin, befinde mich im 1. Lehrjahr als Elektroniker für Betriebstechnik und haben gerade das Thema Simens Logo und sollten vorerst wild rum probieren was mit dem ding alles möglich ist. Ich Knobel gerade an einer komplexen Schaltung komme allerdings nicht weiter bzw. weiss nicht welches Bauteil ich dafür einsetzen soll. Ich möchte die beiden Lampen unabhängig von einander schalten so das wenn ich den taster ganz kurz betätige, die lampe E1 angeht und wenn ich den Taster länger als 0,7 sek. drücke die lampe E2 angeht. Nur wird am anfang wenn ich den taster gedrückt halte lampe E1 mit geschaltet.

Ich konnte einen Wiederstand aufgrund der Einbauposition nicht mehr einlöten, wo er mal dran war. Das Entlöten war schon nicht sehr einfach. :-( Dieser hat 2,38KOhm. Ich habe einen anderen, der aufgrund der längeren enden perfekt einzulöten war genommen. Dieser hat 2,60KOhm. Also 0,22KOhm mehr. Er befindet sich auf der UKW Taste eines DDR Transistorradios.

Nun müsste ich wissen, ob ein etwas größerer Wert besser ist, oder ein kleinerer. Bin da nicht sicher, wie ein Wiederstand arbeitet. Bei Elkos weiß ich das. :-) Danke für die Infos. :-)
