Umwandeln Stromquelle in Spannungsquelle?

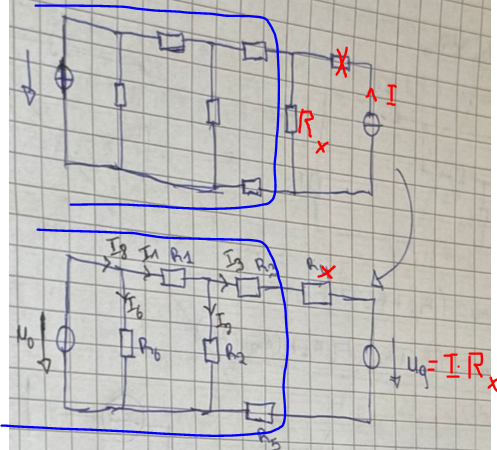

Ich soll im oberen Teil die Stromquelle I0 (rechts) in eine Spannungsquelle umwandeln - von Strom zu Spannungsquelle wird der Widerstand ja anstatt parallel in Reihe geschaltet. Jetzt habe ich hier einen Lösungsweg bekommen, aber R7 (der parallele) verschwindet einfach komplett! Ist das so korrekt?
2 Antworten
Bin nicht gerade der Elektroniker, hat Strom nicht immer eine Spannung? 😅
Strom und Spannung sind ganz unterschiedliche physikalische Größen. Das wäre so als würdest du sagen "hat Temperatur nicht immer eine Länge?".
Was sind die Bezeichnungen für die Widerstände oben?
So geht es:
- der Widerstand rechts oben ist wirkungslos für die Umwandlung.
- Rx ist zuerst parallel, wird dann in Reihe.
