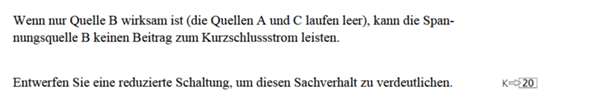

Strom- und Spannungsquellen Ersatzschaltung?
Hier ist die Rede von Überbrücken des Widerstandes, jedoch kann ich keine Überbrückung sehen, da die Stromquelle IC durch einen Leerlauf ersetzt wurde, also muss der Strom doch über R6 wieder zurück und es fand keine Überbrückung statt? Wieso ist hier die Rede von Überbrückung?
Zusätzlich verstehe ich nicht wie hier die Widerstände durch den Knoten Beta kurzgeschlossen sein können? Auch hier muss der Strom doch über die Widerstände fließen sonst sehe ich keinen geschlossenen Stromkreis. Ich hoffe jemand kann mich hier aufklären.
1 Antwort
jedoch kann ich keine Überbrückung sehen, da die Stromquelle IC durch einen Leerlauf ersetzt wurde
Dass IC im Leerlauf ist, hat auch nichts mit der Überbrückung von R6 zu tun.
Der Grund steht bereits in der Beschreibung:
also muss der Strom doch über R6 wieder zurück
Schau mal genau auf die Verhältnisse:
Wenn ein Widerstand überbrückt bzw. kurzgeschlossen wird, dann befinden sich beide Beinchen auf demselben Potential. Ohne Potentialunterschied aka Spannung fließt durch R6 kein Strom.
Zusätzlich verstehe ich nicht wie hier die Widerstände durch den Knoten Beta kurzgeschlossen sein können?
Hier ist es wieder prinzipiell das Gleiche.
Wie du siehst, liegt R6 mit beiden Beinchen nicht mehr auf demselben Potential, weshalb U6 > 0 ist und ein Strom I6 fließt.
Dafür sind aber die restlichen Widerstände auf demselben Potential.
