Simple Bluetooth-Box (Elektronik lernen)?

Hallo Ihr Lieben,

ich habe kürzlich mit dem Lernen von Elektronik angefangen, (rein hobbymäßig).

Ich habe mich mit einigen Sachen bei AliExpress eingedeckt, also das übliche würde ich sagen, elkos, kelkos, Transistoren, paar ICs, Wiederstände usw.

Unter anderem auch ein paar nützliche boards. Darunter ein Bluetooth audio reciever, USB PD Trigger, paar billige Speaker (3W 4ohm) 2x3W Class D-Amps, ne menge step up und down converter (leider hauptsächlich nur auf 3.3 und 5V) Lochrasterplatinen usw.

Da ich schon lange dem 3D-Druck fröne und zum Spaß einfach mal ne kleine Bluetooth-Box bauen wollte, hab ich im ersten Anlauf, schlicht BT -> Amp -> Speaker aufgebaut.

Das hat auch relativ problemlos funktioniert.

Da ich leider noch keine Seite gefunden habe, wo man als wirklicher Anfänger was lernen kann (Eine Seite, die nicht so Staubtrocken aufgebaut ist, dass man schon beim Lesen des Vorwortes die Lust verliert.)

Habe ich ChatGPT gefragt, wie ich evtl. noch mehr aus dem kleinen Aufbau herausholen kann.

Unter anderem halt Elko (470uF für BT und 1000uF für den Amp) und foliencaps(2 x 47nF) für bessere Stromversorgung, und 2 * 47nF Foliencaps und 2 * 100 Ohm Resistoren vorm AMP Eingang.

Auch das hat soweit gut funktioniert.

Als Nächstes wurde vorgeschlagen, ich solle doch alle GND´s als Sternmasse bauen. Und da ich ja nur eine Bluetooth-Box baue, auch lieber auf ein mono Signal zu setzen da 2 Kanäle in einem kleinen gedruckten Gehäuse sonst nur Interferenzen auslösen.

Der vorgeschlagene Aufbau wurde kurzerhand (wohlgemerkt als absoluter Laie, also vermutlich nicht korrekt) auf einer Lochrasterplatine aufgebaut, jedoch war der sound dann dermaßen leiße, das es kaum noch hörbar war.

GPT meinte dann statt den 5 Resistoren sollte ich auf einen ne5532 zurückgreifen um die beiden Kanäle zu mixen.

Nach einem kompletten fiasko an versuch den ich entsorgen musste, weil ich die komponnenten gar nicht mehr aus der platine rauskriege, hab ich also noch einmal von vorne angefangen.

Für den ne5532 brauche ich wohl 12V, ich kann also das PD Board so umstellen, dass es 12V liefert, dann habe ich einen stepdown converter auf 5V dazwischen gehangen der dann den Amp und das BT Board versorgt.

Als ich es dann ENDLICH zum Laufen bekommen habe, war ein höllisches fiepen zu hören, und nach wenigen Minuten verabschiedete sich glaube ich der AMP.....

Kann mir jemand sagen, wie ich das ganze wirklich sauber umsetzen kann? Ich mein das alte Board, das mit Stereo funktioniert habe ich noch, aber da mir langsam die Komponenten ausgehen o.O kann ich nicht nochmal auf GPT setzen....

Bilder von den Komponenten und den ersten bzw. späteren Revisionen hänge ich an

Bitte nicht auf die Lötqualität achten, ich lerne erst, und bin nicht wirklich gut dabei ^^

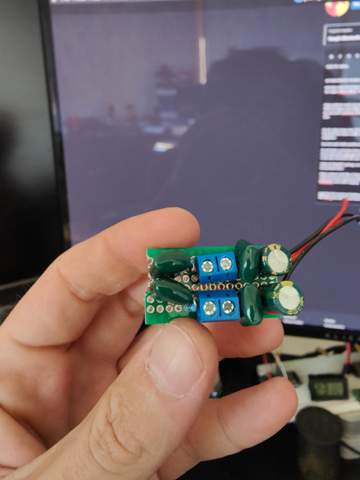

Das hat soweit ganz gut funktioniert, war aber noch stereo

BT Board

AMP

Aktueller versuch ( bereits gescheitert :P)

Bild zum Beitrag
Elektrik, Lautsprecher

Fi Schalter schaltet aus?

Guten Abend,

der FI Schalter zuhause geht schon seit einiger Zeit immer wieder aus wenn es draußen stark regnet. Das Problem kam die letzten paar Monate schonmal vor aber nicht so häufig, immer wenn es nur sehr stark geregnet hat. Nachdem man den Schalter angemacht hat funktionierte alles wieder einwandfrei.

Die letzten Tage gab es wieder einen stark Regen und der FI Schalter ist aus gegangen. Anschließend wurde er wieder angemacht und es funktionierte, doch seit dem geht es jeden Abend aus und nachdem man es wieder einschaltet funktioniert alles wieder - der unterschied ist jetzt das der FI Schalter auch ausgeht ohne das es draußen regnet (immer Abends oder Nachts 1-2 mal).

Es wurde auch einiges ausprobiert, sodass z.B. der Schutzschalter ausgemacht wurde, wo die entsprechenden Stromkabel angeschlossen sind die im Außenbereich für die Beleuchtung sorgen. Dies hat leider auch nicht geklappt und der FI Schalter ist wieder in der Nacht ausgegangen.

Zudem wurden auch andere Schutzschalter ausgemacht um zu gucken ob dies vielleicht die Ursache wäre aber leider ist dies auch nicht der Fall.

Als letztes wurde der FI Schalter nochmal ausgetauscht (1=1 mit dem „alten“, welcher zuletzt vor 4-5 Jahren ausgetauscht wurde).

Dies war aber auch nicht die Lösung und der FI Schalter ist erneut ausgegangen.

Nach langer Recherche habe ich erfahren, dass es vielleicht daran liegen kann wenn ein FI Schalter Typ A genutzt wird - Stattdessen soll man wohl einen FI Schalter Typ F nutzen.

Ist das richtig? Hat hier vielleicht einer ähnliche Erfahrungen gemacht?

Vielen Dank im Voraus für die Rückmeldungen.

Strom, Elektrik, Sicherung, Spannung, Elektriker, Elektrizität, Elektroinstallation, Kurzschluss, Steckdose, Sicherungskasten, Fehlerstrom-Schutzschalter
