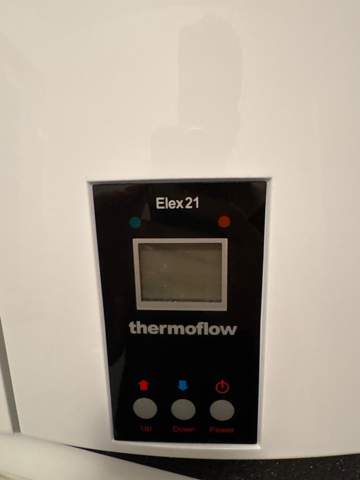

Thermoflow Elex21?
Wie kann ich strom verbinden?
Es ist sehr wichtig, dass sich jemand, der sich damit auskennt, rechtzeitig meldet.
1 Antwort
War da schon vorher ein Durchlauferhitzer? für 21 kW Anschlussleistung brauchst Du a) (wenn neu angeschlossen) die Genehmigung des Netzbetreibers und b) je nach Verlegeart und Länge mindestens 6mm2 Querschnitt. Das sieht mir nach weniger aus, kann aber auf dem Foto täuschen. Hole Dir lieben einen Elektriker. Dient Deiner eigenen Sicherheit.
Normalerweise prüft man die Beschaltung vorher, darum ohne Gewähr, dass das jemand irgendwann am Sicherungskasten mal falsch angeschlossen hat.
Wichtig: Strom aus:

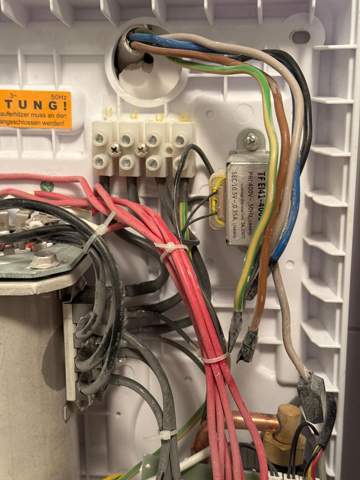

Der hat L1, L2, L3 und PE. Null wird hier nicht benötigt.
L1 = Schwarz
L2 = Braun
L3 = Grau
PE (Ganz Rechts) = Grün/Gelb
Blau lässt Du frei.
Nochmal der eindringliche Rat, wenn Du das dringend jetzt anschließen musst, lasse das nächste Woche von einem Fachmann nochmal prüfen!
Warum sw/br/gr? Eig wäre br/sw/gr die Reihenfolge nach VDE-Norm, auch wenn dem DLE das egal ist. Ist zu hoffen, dass auch die Klemmung anständig ausgeführt wird, sonst wird der DLE an falscher Stelle heiß und ist anschließend vlt Feuer und Flamme....
Es gibt zwar keine Norm dazu, aber die Reihenfolge br/sw/gr ist eine Empfehlung und wird auch so gelehrt. Bei einem Motor ergäbe die Reihenfolge sw/br/gr daher Linkslauf.
Das war ja schon angeschlossen mit den gleichen netzkabeln
