Wie messe ich ob da Strom drauf ist?
Ich will das Monitor Kabel testen ob Strom drauf ist wie und welcher Stecker beim Gerät muss wo rein
8 Antworten
ob Strom drauf ist
"Strom drauf" gibt es nicht. Entweder es liegt Spannung an, oder es fließt ein Strom durch. Und bei einem Kabel, bei dem beide Enden in deiner Hand sind, kann beides nicht der Fall sein.
Zumal es wirklich sehr unwahrscheinlich ist, dass einer der Leiter plötzlich keinen Durchgang mehr hat, ohne dass man eine Beschädigung von außen sehen kann.
wie und welcher Stecker beim Gerät muss wo rein
Multimeter auf Ohmmeter bzw. Durchgangsprüfung (4. Einstellung von links) einstellen, dann die eine Messspitze an eine der Stifte des Schuko-Steckers und die andere in eine der seitlichen Löcher des Kaltgerätesteckers halten. Ob rechts oder links musst du ausprobieren, bei einem der beiden muss das Multimeter einen niedrigen Wert anzeigen und eventuell piepsen. Das selbe machst du dann noch auf der jeweils anderen Seite der beiden Stecker und dann noch mit dem Schutzkontakt und dem mittleren Loch. Wenn du bei allen drei Kontakten Durchgang hast und das Kabel keine äußeren Schäden vorweist, ist es in Ordnung.
An eine korrekte Widerstands- und Isolationsprüfung kommt das natürlich nicht ran, dafür braucht man ein spezielles Messgerät, an das du mit Sicherheit nicht ran kommst.

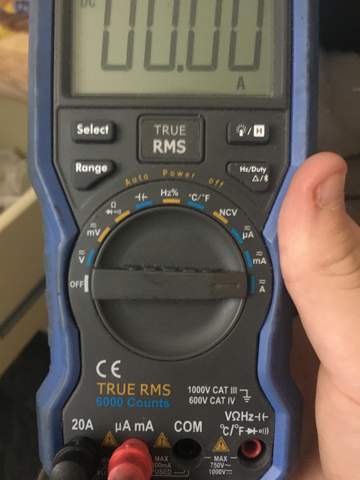

Eben erst gesehen: So, wie die Messleitungen im Multimeter eingesteckt sind, wirst du unter Garantie nichts messen können. Die schwarze Leitung kommt in COM (=gemeinsam) und die anderr Leitung in den Anschluss entsprechend dem, was du messen willst. In diesem Fall ganz rechts.
Alles was du machen könntest, wäre zu teten, ob die Spannung auch an der Buchse ankommt. Das sollte aber eigendlich der Fall sein, denn so ein Kabel geht höchst selten kaputt.
Du kannst allerdings auch einfach mit einem funktionierenden Gerät die Steckdose ausprobieren. Wenn dann an der selben Steckdose der Monitor nicht funzt, ist entweder der Monitor defekt, oder das Kabel.
Mit dem Multimeter, das du hier zeigst, KÖNNTE man das Kabel prüfen. aber garantiert nicht so!
Würdest du Strom mit dem Multimeter messen, ohne dass eine Last mit im Stromkreis vorhanden ist, käme es zum Kurzschluss. Mehr als dass du die Sicherung auslöst, und die Sicherung im Multimeter und oder sogar das gesamte Multimeter schrottest, wirst du damit nicht erreichen!
Abgesehen davon stecken die Kabel in der falschen Buchse. das schwarze Kabel gehört immer in "COM" und das rote je nach dem was du messen willst in 20 A, µA/mA oder VΩHz
Wenn du z.B. messen wolltest wie viel Strom eine Glühlampe zieht, müsstest du von der Steckdose durch das Multimeter zur Lampe und von der lampe zurück zur Steckdose anschließen.-
Wenn du messen woltlest ob an der Lampe auch Spannung ankommt, dann müsstest du mit der roten Strippe in VΩHz messen und das Messgerät parallel zur Lampe anschließen.
Ohne dir zu nahe treten zu wollen, aber ich traue dir nicht zu, mit Netzspannung umzugehen. Daher würde ich es anders machen.
- steck die rote Strippe in VΩHz
- steck die schwarze Strippe in COM
- steck das Anschlusskabel NICHT! in irgend eine Steckdose oder so
- stell das Messgerät auf Ω -->|--
- halte eine der beiden Strippen (egal welche) an einen der Pins des Steckers
- Stecke die andere strippe in eines der beiden äußeren Löcher an der Buchse.
Wenn das Messgerät piept:
- wechsle das Loch an der Buchse.
- halte die andere Strippe an den anderen Pin des Steckers.
Wenn das Messggerät nicht piept, halt die eine Strippe an den anderen Pin des Steckers, lasse aber die andere in dem gleichen Buchsenloch.
Jetzt sollte das messgerät wieder piepen.
halte die eine Strippe nun in das mittlere Loch der Buchse, die andere an den mittleeren Konntakt des Steckers.
jetzt sollte es erneut piepen
Wenn das der Fall ist, dann weißt du dass das Kabel in Orndung ist. und noch mehr. du weißt auch dass die Erdung des Kabels in Ordnung ist.
diese Methode ist, wenn du dir mit den Spitzen Messpitzen nicht gerade in den Finger stichst, oder ein Auge austichcst, ist diese Methode gefahrlos, so lange du von der Steckdose etc. damit fernbleibst. außerdem kansnt du so auch die Erdung auf Funktion prüfen
Du solltest auf keinen Fall Strom in Ampere (A) messen da Lebensgefahr besteht, sondern wenn überhaupt:
- nur Durchgang (in Ohm, Ω ) messen, wenn das Kabel nirgendwo eingesteckt ist! Also keine Seite des Kabels darf eingesteckt sein!
- (ACHTUNG Lebensgefahr!!!) Spannung in Volt V , nur wenn du Profi bist, und das Kabel in der Steckdose eingesteckt ist. ACHTUNG Lebensgefahr!
Noch etwas GANZ WICHTG!
Die Leitungen in deinem Messgerät sind total falsch eingesteckt. Also bitte die beiden Messleitungen in die beiden rechten Steckplätze einstecken. Denn die beiden linken Steckplätze sind für die Strommessung und diese ist nur für Profis nutzbar, sonst wird dein Leben oder/und das Messgerät + Messobjekt zerstört.
In den schwarzen Anschluss COM kommt die schwarze Messleitung.
In den roten Anschluss VΩHz ... kommt die rote Messleitung.
Und bitte die Messleitungen NICHT wieder umstecken, denn die beiden linken Steckplätze sind für Profis und garantiert ungeeignet für dich, du kannst es nicht, da du es überhaupt nicht verstehst. Deine Frage beweist deine Unkenntnis sehr deutlich!
Viel Erfolg!
Wozu? Steck etwas in die Steckdose (z.B. Ladegerät vom Handy) und schau, ob es lädt.
Und der Stecker kann nur in einer bestimmten Richtung im Gerät eingesteckt werden. Da kannst du nicht viel falsch machen.
Echt jetzt? Womit betreibst du denn deinen PC? Oder dient der Monitor da nur zur Deko?
Also ein Kaltgerätekabel hat man doch immer rumliegen...
Zeigt der Monitor irgendwas an? Standby-Licht, "Kein Signal", ...
Welchen Modus vom Messer brauch ich eig um zu messen mit Strom und so
Du willst keinen Strom messen, sondern wenn dann eine Spannung. Und wie schon erwähnt brätst du damit entweder dich selbst oder das Messgerät, wenn du damit keine Erfahrung hast.
Da gibt es bessere Möglichkeiten zur Fehlersuche.
Strom willst du erstmal nicht messen. Der liegt nicht an, sondern fließt bei Bedarf. Du willst wenn dann die Spannung messen. Da sollten um die 230V anliegen.
Die Spannungsmessung führt man mit der V- und Com-Buchse durch und man stellt das Multimeter auf Spannungsmessung.
Ach ja, bevor ich's vergesse:
Auch wenn 230V per Definition Niederspannung ist, in Kombination mit den 16A reicht das locker aus, um dich ins Jenseits zu befördern, wenn du Pech hast. Wenn du also nicht weißt, was du tust, stocher auf gar keinen Fall wahllos in irgendwelche Löcher mit den Messfühlern.
Lass das einfach sein.
Ich will wissen ob da überhaupt Strom duechgeht
Du verstehst noch nicht ganz, wie Strom funktioniert.
Wenn keine Spannung anliegt, fließt auch kein Strom.
Wenn die 230V anliegen, dann passt alles.
Wäre besser, ja.
Wer mit dem Multimeter umzugehen weiß, ist immer noch einem Restrisiko ausgesetzt. Wer nicht weiß, was er tut, der sollte sich von hochstromigen Spannungsquellen über 40-50V am besten fernhalten, was die Messtechnik angeht.
Noch dazu gibt es ja andere Wege, den Monitor zu testen. Beispielsweise mit einem zweiten Kabel.
Dann gibt's noch eine andere Möglichkeit mit dem Multimeter. Durchgangsprüfung. Dazu muss das Kabel Spannungsfrei (AUSGESTECKT) sein. Das ist per se komplett ungefährlich.
Dazu rotes Kabel in die V-Buchse, schwarzes Kabel in die Com Buchse und den Drehregler auf die Einstellung mit dem Lautsprechersymbol stellen.
Mit einem Messfühler am Schuko-Ende einen Pin berühren, an der anderen Seite einen der zwei äußeren Anschlüsse messen. Der oben mittig ist ground, den brauchst du nicht. So alle Kombinationen testen und schauen, ob was durchgeht. Es darf nur EIN Durchgang findbar sein, sind es mehr oder keiner, ist das Kabel hin.
Auf ifixit hab ich da eine gute Anleitung gefunden:
https://de.ifixit.com/Anleitung/Wie+man+ein+Stromkabel+pr%C3%BCft/1561
Erstmal steckst du am Multimeter das schwarze Kabel in den Port direkt rechts neben dem roten Kabel. Dann stellst du den Drehregler auf die 1. Stufe neben 'Off'.
Anschließend könntest du theoretisch an den äußeren beiden Buchsen des Kaltgerätekabels die Spannung messen.
Ja ich weiß net ob der Monitor oder das Kabel kaputt ist
