Ein Licht mit 3 WechselSchalter anschließen an Meross Smart Schalter?
Guten Morgen,

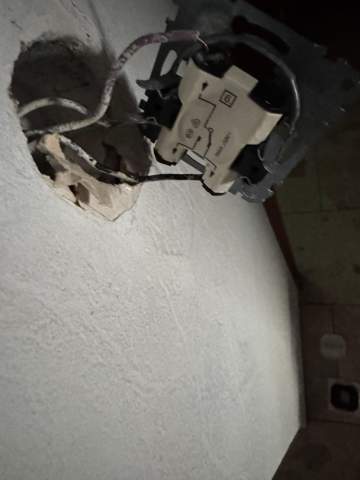

ich habe einen Problem mit meinen Wechselschalter, es sind 3 Schalter mit der man eine Lampe in der Diele steuern kann. Meine Frage ist folgende wie kann ich mit meinem Meross smart Schalter verbinden? Ich muss dabei sagen, das eine von der 3 Schalter mit dem Gelb-grün Kabel verbunden. Wie könnte ich das Problem lösen?
vielen Dank im Voraus für jede Hilfe.
sonnige Grüße.
3 Antworten
Es sind keine 3 Wechselschalter. Einer davon hat 4 Anschlüsse und das ist auch richtig so.
Das ist nämlich eine Kreuzschaltung.
Eine Wechselschaltung mit 3 Wechselschaltern existiert nicht.

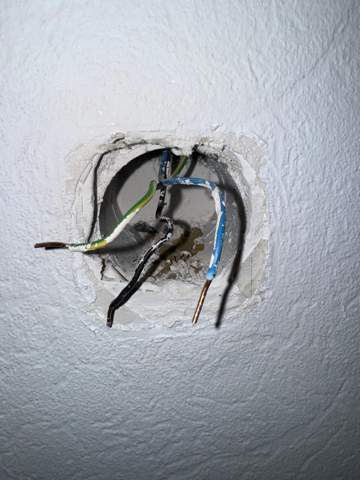

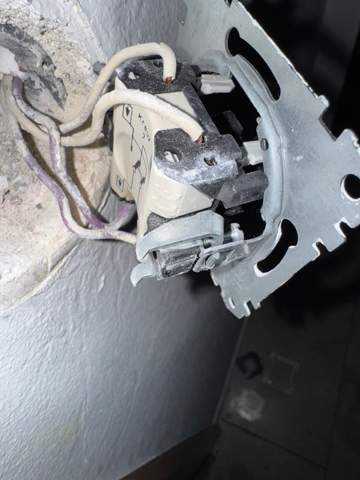

Allerdings schwierige Ausgangssituation: Der grüngelbe Schutzleiter scheint missbraucht zu sein (was gegen VDE-Vorgaben verstößt) und... pinke Adern?!
Scheint das Werk eines Bastlers zu sein mit teilweise Leitungen, die nicht für 230V-Installationen in Deutschland zugelassen sind. Das heißt: Die Gefahr, dass die bestehende Schaltung bereits gefährlich falsch ist und ein Weiterbetrieb in dieser Form in keinem Fall möglich ist, ist sehr hoch.
Daher: Elektriker ranlassen.
Allerdings wird dieser auf Beseitigung des PE-Missbrauch beharren, da das verboten ist, auch wenn es IMHO dadurch rein physikalisch unproblematisch und nicht weniger sicher ist. Aber der Elektriker muss sich an die Vorschriften halten.
Es ist mit simplem Schaltertausch nicht getan. Die Schaltung muss mit 99,9%iger Wahrscheinlichkeit verändert werden, um elektronische Schalter zu installieren.
Mögliche Lösungen:
Ist das eine Leerrohrinstallation? Also einzelne lose Adern oder Leitungen in einem Schlauch? Dann können vom Elektriker neue eingezogen werden, um die Pfuscherei zu sanieren.
Wenn nein, wird es schwierig. Mit der dreiadrigen Leitung, wo der PE missbraucht wird, kann man vielleicht noch arbeiten, weil zumindest zwei Adern nutzbar sind, aber die Nicht-VDE-Leitung mit den pinken Adern wäre weiterhin ein Problem. Eventuell wäre eine Option, die in jedem Fall möglich sein sollte: Die Kreuzschaltung komplett stilllegen und einen Shelly oder Funk-Relais verwenden.
Danke für deine Informativen und Rat. Steht dunkel seitdem.
Die Verdrahtung ist von Anfang an nicht fachgerecht, da muss ein Elektriker ran.
Die grüngelbe Ader darf ausschließlich als Schutzleiter verwendet werden und muss zwingend überall dort, wo vorhanden, mit dem Erdpotential verbunden sein.
Da es sich um eine Kreuzschaltung handelt und auch noch eine Erdungsleitung benutzt wird, einen Fachmann holen oder es so machen wie es war und die Finger davon lassen.
