Hallo:)

ich hatte mir vor kurzem eine Nähmaschine angeschafft, die Brother KE14S. Ja, ich weiß, es ist eine kinder Nähmaschine, jedoch wurde mir gesagt, für den Anfang ist sie sehr gut geeignet.

Heute kam sie schließlich an. Ich hatte alles nach Anleitung richtig “einfädelt”, jedoch kam auf der hintere Seite des Stoffes nur zusammengeknülltes Garn raus. Ich hätte schlussendlich alles wieder neu eingespannt und eingelegt, aber das Problem ändert sich nicht… Ich weiß als Anfänger nicht woran das liegen kann und dachte ich frage einfach mal nach:/ vielleicht hat jemand ja eine Lösung:)

mich hatte gedacht, dass es vielleicht auch mit dem Garn zusammen hängen könnte?:/ es ist nicht das neuste, ein altes meiner Mutter, da nichts im Lieferumfang vorhanden war:/

im Anhang ist ein Bild!:)

danke schonmal:)

Muss die Geschwindigkeit in Blau nach unten zeigen?

Wenn sich der Stabmagnet bewegt dann hat es eine Geschwindigkeit diese wirkt auf dem elektron und durch dem Magnetischen Feld entsteht eine Lohrenzkreft, richtig?

Halli Hallo, meine Freunde!

Folgende Situation: Meine Physiknote steht momentan nicht einmal auf ausreichend, und ich möchte auf keinen Fall sitzen bleiben. Deshalb will ich jetzt wirklich etwas tun.

Wir haben eine Hausaufgabe aufbekommen, und ich würde in der nächsten Stunde gerne Beiträge leisten, um vielleicht doch noch auf eine 4 zu kommen.

Das Problem ist nur: Ich verstehe Physik einfach nicht egal, wie sehr ich es versuche.

Die Hausaufgabe besteht darin, zu folgenden Stichwörtern unser Wissen zusammenzutragen und uns schlau zu machen:

• Magnetfeld
• Spule
• Elektromotor

Ich habe mir natürlich schon Videos dazu angeschaut, aber irgendwie geht alles viel zu schnell, und ich komme total durcheinander.

Könnt ihr mir bitte helfen? Das wäre wirklich superlieb von euch! 🙏

Ich bin gespannt auf eure Antworten und hoffe so sehr, dass ihr mir helfen könnt, Physik endlich mal zu verstehen.

Ich weiß sie drosselt den Strom, aber wie genau ist das Prinzip dahinter?

Und funktioniert es nur für AC oder auch DC

Hey, ich suche einen Tantal-Pymer Kondensator mit 330uF, unter der 330 steht auf dem Kondensator "7NUP4". Ich brauche den um bei mir etwas zu reparieren.

LG

Ich habe ein Schulprojekt wo wir etwas über Energie Umwandlung bauen sollen. Meine Gruppe und ich haben uns ein Modell eines Teilchenbeschleunigers ausgedacht. Wir wollen eine Stahl Kugel um mit Spulen in einer Bahn kreisen lassen und somit die Beschleunigung eines Teilchens im Teilchenbeschleuniger simulieren. Dazu brauchen wir aber Sensoren ich weiß aber nicht welche da ich mich garnicht damit auskennen. GPT schlägt öfter den TCRT 5000 vor aber ich weiß nicht ob der Gut ist.

Meine Idee ist es das ein Sensor die Kugel kurz vor der Spule erfasst und dann soll ein Strom Signal weiter gegeben zu den Spulen die dann im richtigen Moment an und aus geschaltet werden.

...

Ich habe mir heute eine Refill PLA Filament bestellt bei Bambu Lab aber habe keine spule und möchte mir jetzt selber eine Drucken, meine Frage ist Jetzt kann ich dafür einfach PLA benutzen oder ist das zu instabil? Und wenn ja, gibt es eine Offiziele druckbare spule von Bambu oder irgendeine andere gute? Ich würde mich über links freuen.

Vielen Dank für alle Antworten, Rayk N.

Kann ich bei einer medion sm70 md1179 Nähmaschine auch eine Unterfadenspule aus Metall verwenden?

...

Hallo zusammen,

ich arbeite aktuell an einem kleinen Hobbyprojekt, bei dem ich versuche, über Induktion Energie von einer Sender- zu einer Empfängerspule zu übertragen. Leider bekomme ich aktuell nur sehr wenig Energie auf die Empfangsseite – gerade genug, um minimale Spannung zu messen, aber nicht genug, um einen Verbraucher (z. B. LED oder kleiner Motor) sinnvoll zu betreiben.

Hier ein paar Eckdaten zu meinem Aufbau:

• Die Spulen bestehen aus 0,4 mm lackiertem Kupferdraht
• Jede Spule hat 20 Wicklungen
• Die Spulen liegen einander gegenüber mit kleinem Abstand (wenige Zentimeter)
• Gespeist wird die Senderspule mit 12 V Gleichstrom, den ich mit einem Oszillator in Wechselstrom umwandle
• Der Verbraucher benötigt ebenfalls 12 V zum Betrieb
• Ich könnte ggf. mehrere Empfangsspulen parallel schalten, um die Leistung zu erhöhen

Mir ist klar, dass es viele Faktoren gibt (Resonanz, Frequenz, Spulengeometrie etc.), aber ich wäre dankbar für praxisnahe Tipps, wie ich bei meinem Setup möglichst viel Energie auf die Empfangsseite bekomme.

Danke schon mal im Voraus!

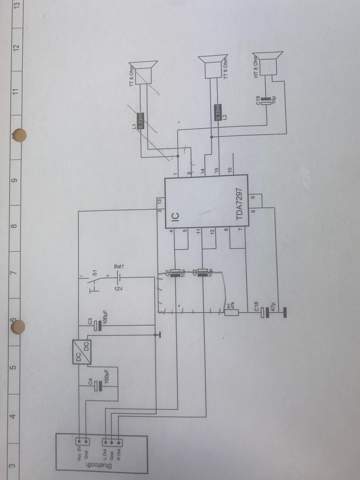

Ich möchte die Boxen meiner defekten Stereoanlage reaktivieren.

Auf der Box und Anlage steht nix drauf. Die Bedienungsanleitung gibt ausschließlich die Musikleistung (eh nur blabla) an. Die Lautsprecher besitzen keinen Aufdruck. (möglicherweise entfernt)

Mein Vater sagte mir mal, dass man beim Ohm messen mit dem Multimeter die Lautsprecher zerstört, weil sie falsch magnetisiert werden. Oder so.

Schreibt mir mal Eure minimalinvasiven Möglichkeiten und Erfahrungen.

Dankeschön.

Könnt ihr mir bei folgenden Aufgaben helfen? Ich bin da dezent überfordert:

Skizziere den Aufbau eines einfachen elektromagnetischen Schwingkreis bestehend aus

einem Kondensator und einer Spule.

• Skizziere, beschreibe und erkläre den Verlauf einer Periode eines elektrichen

Schwingkreises für t1=0T, t2=1/8T, t3=1/4T, t4=3/8T und t5=T/2. Gehe dabei auf die

physikalischen Größen ein, welche sich zeitlich periodisch ändern.

• Gib an, was man unter der thomsonschen Schwingungsgleichung versteht.

• Bei der Thomsonschen Schwingungsgleichung geht man vereinfachend von einem idealen

Schwingkreis aus. In der Realität kann aber der ohmische Widerstand nicht vernachlässig

werden. Beschreibe und erkläre dessen Einfluss auf den Verlauf der Schwingung.

Vielen Dank

Brauche Hilfe für einen Physiktest über Selbstinduktion: Was kann man den mithilfe eines t-I-Diagramms, t-U(induktion)-Diagramm und t-phi Diagramm alles bestimmen. Also beim t-I kann man Mithilfe der Steigung des Graphen ja die Selbstinduktionsspannung Ui herausfinden. Was kann man noch alles raus lesen mit Flächeninhalt drunter und den anderen Diagrammen.

Danke für jede Antwort

Wie kann ich mit diesen Angaben den

• Blindwiderstand einer Spule berechnen?
• die Induktivität einer Spule berechnen?
• die synchrone Drehzahl des Motors
• die synchrone Drehzahl wissen?
• die Anzahl der Polpaare berechnen?
• den Schlupf berechnen?
• das Drehmoment bei Nennlast berechnen?

Ich bin dankbar für jede Antwort.

Moin,

ich muss grade mit Induktiven Sensoren arbeiten. Dafür muss ich wissen wie die verschiedenen Schaltabstände entstehen. Denn der Schaltabstand ist ja vom Material abhängig. Und ich muss erklären warum welches Material früher/ später erkannt wird.

Ich dachte erstmal ich hätte es verstanden. Mein Gedanke war: Um so Leitfähiger ein Objekt ist, umso früher wird es erkannt, also um so größer ist der schaltabstand. Denn in Leitfähigen Objekten entstehen Wirbelströme, die stärker werden um so leitfähiger das Objekt ist. Diese Wirbelströme führen zu einem Energieverlust, die der Sensor dann durch eine gedämpfte amplitude erfasst. Dem nach dachte ich, das Kupfer einer der Materialien mit dem größten Schaltabstand ist.

Jetzt habe ich jedoch festgestellt, das ganz das Gegenteil ist. Kupfer wird am spätesten erkannt und Material wie Stahl, das nicht ansatzweise so leitfähig ist hat den größten schaltabstand. Und meine Frage wäre warum das so ist? Denn Stahl sollte doch viel kleinere Wirbelströme aufweisen, was zu einem kleinen Energieverlust führen sollte, was zu einer späten Erfassung führen sollte. Irgendwie habe ich offensichtlich irgendein Denkfehler, oder irgendetwas falsch verstanden.

Freue mich über eure Antworten,

LG

Ich verstehe die Aufgabe hier nicht. Wie geht das ? Was muss ich machen ? Es geht um die rechte Schaltung

Ich komme nicht weiter. Ich habe die Maschen gebildet und soll nun diese ineinander setzen, um dann die DGL zu bilden. Wenn ich dies mache bekomme ich eine Gleichung ohne die Spule heraus. Wie soll man vorgehen?

Mein Lehrer hatte ein Rohr mit vielen LEDs dran und in dem Rohr war bestimmt eine Kupferdraht/ Spule und als er das Rohr geschüttelt hat haben die LEDs geleuchtet.

Ich soll dazu jetzt ein Protokoll machen. Kann einer helfen.

Ich brauche dringende Hilfe bei Physik, bitte erklärt mir das, schreibe morgen eine Klausur und der Lehrer hat kaum was erklärt und das Thema verstehe ich nicht. Vielen Dank!

Ich frage zum besseren Verständnis lieber nach, weil ich eine Schaltung habe, die die zwei Sekundärspulen parallel und einen Mittelabgriff braucht.

Möglichkeit 1

oder

Möglichkeit 2

Sorry - das Fotobearbeitungsprogramm vom Handy gibt keine besseren Spulen her.

(Sowas hätte ich ja meinen Vater gefragt, aber das geht nichtmehr.)

Hallo ich hätte in der Arbeit eine Diskussion mit meinem Meister warum die 1000V die unser Isolationsmessgerät einen Menschen nicht töten wie z.b. die 230V an der Steckdose.

In meinem Kopf verstehe ich es so das die 1000V Spannung im Grunde sofort zusammen brechen sobald man beide Enden des Messgeräts berührt und deshalb nicht genug Strom fließen kann um dich zu töten.

Mein Meister meinte das ist falsch und hat nur gesagt das nicht genug Strom fließt um jemanden zu töten aber nicht genauer erklärt warum nicht genug Strom fließt.

Könnte mir jemand erklären ob ich falsch liege und wenn ja es mir erklären?

Kann man eine Spule selber bauen,

Wenn ja woher weiß ich wieviel Volt da drauf kommen?

Hi also ich schreibe morgen Physik und ich weiß nicht ob Indutionsstrom auch fließt wenn der Versuch nicht an ein externes Stromquelle angeschlossen ist?

Und wenn Ein aluminimring geöffnet ist und über einen Stab geschoben wird an dem unteren Ende sich eine Spule befindet wird dann Spannung induziert?

wäre Mega lieb wenn jemand antworten könnte

Hallo,

in Physik haben wir das Magnetfeld mit verschiedenen Abständen zum Mittelpunkt einer Spule mithilfe einer Hall-Sonde vermessen, und kommen auf einen antiproportionalen Zusammenhang (zwischen Abstand und Stärke des Magnetfeldes), obwohl der Graph mehr wie eine Gaußverteilung aussieht. Wie kann das sein?

Danke und liebe Grüße

Jona

Ich möchte gerne mit der Formel:

Den Magnetischen Widerstand bestimmen.
Dabei kann ich doch mit dieser Formel den Magnetischen Widerstand im Eisen bzw. Ferritkern und in der Luft bestimmen oder?
In der Luft wäre dann µ = µ0 * µr --> µ = µ0 * 1 --> µ = µ0
Im kern muss ich doch dann µr durch µe (relative effektive Permeabilität) austauschen oder ?
Sodass im Kern µ = µ0 * µe gilt ?
Zumindest habe ich im Datenblatt von meinem Ferritkern nur ein µe gegeben.
Dieses µe beschreibt doch nichts anderes als die Leitfähigkeit von dem Ferritkern, oder ?

Die Kondensatoren sehen nicht mehr ganz fit aus

Hi Leute,

ich muss für ein Projekt einen Lüfter bauen. Ich habe bereits die Spule fertig und habe nun 2 Kupferdrähte. Also schaute ich mir einen ähnlichen gekauften Lüfter an, um das Prinzip zu verstehen. Hier habt Ihr ein Bild. Die 2 Drähte von der Spule sind an der Platine befestigt und ein IC steuert das Ganze. Meine Frage ist jetzt, wie ich mit meiner Spule dasselbe Prinzip nachbauen kann bzw. wie ich Spule, IC und + - miteinander verbinde. Ich habe ein Set mit verschiedenen IC'S aber nicht solch ein Kleines wie im Bild zu sehen. Also wie baut man diese Schaltung damit sich der Rotor mit den Magneten im inneren bewegt? Es ist zwar ein Brushless Motor aber mit 2 Kabeln wie man auch im Bild sehen kann. Ich möchte kurz und knapp gesagt diese Platine übernehmen aber habe keine Ahnung wie ich dieses kleine IC ersetzen kann.

Danke für Eure Antworten. 😊

2. Bei welcher Spannung fließt durch einen 33-k1l-Widerstand ein Strom von 15 mA?

Hallo zusammen

Bei einem Elektromotor, egal ob PSM, ASM oder FSM wird ja meitens aussen ein Magnetfeld durch Spulen erzeugt und ein inneres Magnetfeld angetrieben. Die Spulen sind somit im Srator radial angeordnet. Warum wird nur die Seite des Magnetfeldes genutzt, die zur Achse des Motors zeigt und nicht auch das Magnetfeld, welches aussen am Stator wirkt? Wenn der Rotor noch eine Hülle hätte, die aussen noch Magnete um den Stator laufen, könnte man doch mehr Energie nutzen oder nicht? Irgendwie denke ich aber nicht, denn nach meinen Gedanken müsste man ca. 100% mehr Energie übertragen können, was ja jetzt schon bei einem Wirkungsgrad von 90% nicht möglich ist. Die Konstruktion wird sicher komplizierter, aber wenn man mehr rausholen könnte, würde sich das ja lohnen.

Hallo,

ich habe vor kurzem versucht, Steve Ward's single 833a VTTC nachzubauen und es leuchtet nur sehr schwach eine Gasentladungslampe auf dem Torus. Ich habe als Spannungsquelle einen Neon Leuchtreklamen-Streufeldtransformator verwendet, der mit einem Variac von 6300V auf ~2kV heruntergeregelt wird. Die Röhre ist die 833a. Ich habe den Kondensator/die Wicklungen der Primärspule auf die Resonanzfrequenz der Sekundärspule eingestellt (~382kHz, Primärspule = 115,6mH), das sollte also nicht das Problem sein. Die Feedbackspule liegt ca. 2cm über der Primärspule. Mich würde auch interessieren, wie diese Schaltung geerdet wird. Ich wäre sehr dankbar für eure Hilfe, denn ich stehe scheinbar irgendwie auf dem Schlauch.

Original Schaltplan:

Die Schaltung schwingt scheinbar sehr schwach. Jemand eine Idee wie man im allgemeinen VTTC's kalibriert?

Die Lampe auf dem Torus fängt bei ca. 70V Spannung am Stelltrafo an zu leuchten. Der Klinger sollte dabei ca. 2000V (MOT-Spannung) Ausgang haben. Ich bin auch etwas höher als 70V gegangen, hat aber nur bisschen heller geleuchtet, also keine Funkenentladungen :-(

Hier ein Bild:

Hallo bin neu hier,

ich habe vor kurzem versucht, Steve Ward's single 833a VTTC nachzubauen und es passiert nichts, wenn ich sie einschalte, es leuchtet nicht einmal eine Leuchtstofflampe in der Nähe. Auf den Bildern kannst Du sehen, welche Bauteile ich austauschen musste, weil ich die von seiner Schaltung nicht zur Hand hatte. Ich habe als Spannungsquelle einen Neon Leuchtreklamen-Streufeldtransformator verwendet, der mit einem Variac von 6300V auf ~2kV heruntergeregelt wird. Die Röhre ist die 833a. Ich habe den Kondensator/die Wicklungen der Primärspule auf die Resonanzfrequenz der Sekundärspule eingestellt (~382kHz, Primärspule = 115,6mH), das sollte also nicht das Problem sein. Die Feedbackspule liegt ca. 2cm über der Primärspule. Mich würde auch interessieren, wie diese Schaltung geerdet wird, und ich wäre sehr dankbar für eure Hilfe, denn ich stehe scheinbar irgendwie auf dem Schlauch.

Hallo,

habe vor einiger Zeit diesen Motor aus einer Hochdruckreiniger ausgebaut. Nun möchte ich mir dem gerne experimentieren, aber weiß nicht, wie genau. Ich habe nur die Bilder und ich kann euch sagen, wie groß der Widerstand zwischen den Adern ist:

rot-schwarz: 4,6

rot-grün: 3 Ohm

grün-schwarz: 2 Ohm

Wäre super, wenn ihr mir weiterhelfen könnt.

Viele elektrische Geräte aus dem Alltag bei welche ich mal Leiterplatten auseinander gebaut habe, besitzen Dioden, Kondensatoren, Transformatoren.

Kondensatoren werden ja für die Spannungsglättung verwendet und teilweise als Puffer. (Korrigiert mich, falls ich falsch liege)

Wofür werden Spulen verwendet? Ich habe gelesen überwiegend für Hochfrequenzgeräte.

Ich dachte immer, dass Kondensatoren (siehe Bild)

als Tiefpassfilter funktioniert, da die Gleichung der Impedanz:

Xc = 1/(2 • f • pi • C) besteht, also bei hohen Frequenzen gegen 0 geht.

Aber angeblich kann man einen Tiefpass auch mit einer Spule (Impedanz ZL = 2 • pi • f • L) erzeugen, hängt es also nicht von der Impedanz ab?

Hallo , wer kann mir helfen ?

Ich habe soweit den magnetischen Fluss abgeleitet . Allerdings weiß ich nicht wie ich A berechnen soll und was ich mit den Anzahl der Windungen machen soll?

danke

Ich habe c) und ) jeweils ohne den Durchmesser berechnet, da in den Formeln meiner Vorlesungsunterlagen nur die Länge angegeben ist. Nun stellt sich mir die Frage, wieso der Durchmesser hier als Info angegeben ist. Das Magnetfeld wird ja auch immer schwächer, je weiter man sich vom innersten Punkt der Spule entfernt, oder nicht?

Hallo liebe Community,

folgende Aufgabe ist mir gegeben:

Ich hätte jetzt gedacht dass man hier die Spannung der Sekundärspule berechnen muss und dann beurteilen sollte. Ist das aber schon alles? Gibt es eine Möglichkeit hier mit den Stromstärken (nicht nur mit deren Verhältnis) zu arbeiten?

Lg

Servus Freunde,

Ich hätte eine Frage zur Kompensation.

Also den Grund der Kompensation verstehe ich, der Strom der dass Netz belastet wird kleiner, da er nun von der Kompensationsanlage bereitgestellt wird.

Dass bedeutet der gesamte Wirkstrom kommt vom Netzt und bei der Kompensation der fast gesamte Blindstrom von der Kompensationsanlage und nur noch ein kleinerer Teil vom Netz.

Jetzt hätte ich 3 Fragen:

Frage 1: Muss der Kondensator parallel sein dass bedeutet wenn z. b ein Verbraucher an 230V angeschlossen ist, darf dann die Kompensations Anlage auch zwischen L1 und L2 sein oder muss diese auch zwischen L1 und N sein?

Frage 2:

Die Überstromschutzeinrichtung muss auf den Gesamstrom bemessen sein also Blind und Wirkstrom oder?

Weil dieser bleibt ja gleich nur kommt nichtmehr alles vom Netz oder?

Frage 3:

Bei einer Reihenschaltung aus einer Spule und einem Widerstand sinkt ja durch die Spule der Strom, dass bedeutet wenn ich die Spule kompensiere müsste der Strom eigentlich größer werden weil der Widerstand sinkt.

Aber eigentlich müsste er durch die Kompensation doch kleiner werden .

Ich habe mir überlegt eine einschaltautomatik Kiste selbst zu bauen. Wenn zum Beispiel auf der einen Steckdose eine Kappsäge hängt und damit gesägt wird soll eine zweite schalten. Jetzt stellt sich mir die frage ob ich einfach den N der Steckdose mit dem Verbraucher auftrennen kann und dort die Spule eines Schützes dazwischen legen kann. Ich weiß allerdings nicht wie gut die Last durch den Verbraucher für die Spule ist.

Danke schonmal im vorraus

Ich habe einen abwärtswandler mit einem L5973D und Einer eingangsspannung von 24V/1,5A und einer Ausgangsspannung die durch einen Poti einstelbar ist zwischen
3-23V aber immer 1,5A hat
(ich habe noch nie mit Rippelstrom gearbeitet)

LG

Warum fließt der Strom der Spule im Zeitpunkt nach dem Umschalten des Schalters nicht zum Minuspol sondern durch den Widerstand? Ergibt für mich keinen Sinn

mir ist hier dieser kondensator geplatzt, und ich würde den austauschen durch einen ähnlichen, muss er komplett derselbe sein, vom gleichen hersteller, oder reicht es wenn ich einen mit der selben spannung und kapazität verbaue?

Hallo

Ich brauche eine Spule mit 9 wicklungen mit einem Draht der 0.5mm dick ist. Ich habe leider nur stahldraht mit einer dicke von 0.65mm. Macht das einen Unterschied und wenn ja was muss ich verändern damit ich den Draht nutzten kann

Ich habe eine Platine, bei der eine Spule leider aufgebläht ist

Der Bauteil ist Teil eines Ventilators und sitzt neben 2 Kondensatoren am Board

Leider helfen mir auch die Beschriftungen am Board nicht weiter.

Hat jemand eine Idee was für ein Bauteil genau es sein könnte?

Ich hätte auf so etwas getippt, würde mich aber gerne absichern bevor ich etwas falsches einbaue..

https://makerselectronics.com/product/inductor-330uh-0510-1w

Vielen Dank

Servus Freunde, ich bräuchte mal eine gute Erklärung für dieses Thema.

Und zwar kenn ich es von Batterien, wenn die in Reihe geschalten werden addiert sich die Spannung, und beim Parallelschalten der Strom.

Allerdings ist das bei AC Quellen genauso?

Wenn ich zwei Trafos parallelschalte, steigt die Strombelastbarkeit aber die Spannung bleibt gleich?

Wie wichtig ist der zeitgleiche phasenwinkel(ich denke mal wichtig, da sonst die Spannung der Quelle 1 der Spannung der Quelle 2 entgegengerichtet ist.

Allerdings Frage ich mich dass, da ich glaube, beim Motor ist ja die Wicklung auch in Reihe zur Quelle, da die induzierte Gegenspannnung eine andere Phasenlage hat wirkt sie hier der angelegten Spannung entgegen oder?

Deshalb sinkt auch dann der Anlaufstrom nachdem die induzierte Spannung ansteigt.

Moin, bei meinem Auto kommt ein Kabel von masse (Karosserie) geht in einen regler von dem in einen kondensator und dann wieder auf masse (Karosserie).

Nun meine Frage was bringt mit der regler und der kondensator?

Hallo Leute,

Ich habe letztens ein Video gesehen vom einer Tesla spule von dem YouTube Franzoli Electronics. (Unten Verlinkt)

Am Anfang (ab 0:10 sek) Sieht man eine Art Schaltkasten mit einem Hauptschalter und einem LS.

Unten drunter sind 3 Anzeigen die Je 230V Anzeigen.

Jetzt die Frage: Ist eine Anzeige je eine Phase also L1 L2 und L3 ? oder hat die Spule nur eine Eingangsspannung von 230V?

Danke im voraus

Video: https://www.youtube.com/watch?v=wH0ahIpjs7g

Ist der Wickungstyp einer Spule abhängig von der Blickrichtung?

Moin,

Bei meiner Spülmaschine (Ignis ADL 335/1 IX) scheint der Kondensator der Umwälzpumpe defekt zu sein. Diese startet oft nicht und brummt dann nur leise vor sich hin.

Leider ist der Kondensator irgendwie in das Pumpengehäuse integriert und ich habe bis jetzt nicht nicht herausgefunden wie sich das Gehäuse öffnen lässt (Scheint verklebt zu sein?). Kann ich einfach einen neuen Kondensator vorschalten? Oder muss der alte Kondensator zwingend raus? Ich meine ein defekter Kondensator lässt doch im normalfall einfach den Strom durch ohne irgendwas zu speichern, dann sollte das doch kein Problem sein oder? Eine neue Pumpe würde das 3,5fache des Geschirrspülers kosten, daher würde ich das eher ungerne machen :D

Hi ich habe gesehen das man mit der lakhovsky spule Pflanzen vitalisieren kann

Sorry Ich bin leider noch totaler Anfänger auf dem Gebiet

Deswegen wollte ich fragen ob die lakhovsky spule auch bei samen funktionieren würde oder wo ich das nachlesen kann oder rausfinden kann

Hallo, wir behandeln aktuell in Physik das Verhalten einer Spule im Wechselstromkreis.

Festgestellt haben wir bisher, dass es eine Verzögerung von Strom und Spannung in einer Spule von pi/2 gibt. Aber irgendwie gibt es jetzt 2 Erklärungen, die aber aus meiner Wahrnehmung, 2 unterschiedliche Annahmen machen:

Die 1. Erkärung beschreibt das ganze quantitativ. Die Spannung über einer Induktionsspule ergibt sich zu : U = L* dI/dt . Umgeformt erhält man dann das die maximale Induktionsspannung u(max) = i(max) * w* L ist.

Im Grunde will mir die Formel vermitteln, dass hier der Strom kausal für die Spannung über der Spule verantwortlich ist, was in meinen Augen auch mehr Sinn macht. Ist der Strom durch eine Sinusfunktion beschrieben, dann ändert sich das magnetische Feld dann am stärksten und damit der magnetische Fluss durch die Spule, wenn auch die Änderung der Stromstärke maximal ist. Also muss die Induktionsspannung U die Ableitung dieser sinusförmigen Stromfunktion sein, was der cos ist und damit auch die Phasenverschiebung von pi/2 nach links erklärt. Strom ist hier also kausal für die Spannung.

Was mir hier allerdings nicht gefällt ist, dass die Spannung dem Stromfluss teilweise auch entgegenwirkt (Lenzsche Regel), was wiederum den Strom selbst drosseln müsste.

Die zweite Erklärung ist von rein qualitativer Natur und sieht die Induktionsspannung kausal für den Strom durch die Spule, viele sagen ja auch "der Strom läuft der Spannung voraus". Es läge ja daran, dass eine Spule grundsätzlich träge sein und erst später Strom fließen kann, wenn Spannung da ist. Aber wie will man das anschaulich erklären? Auch kann man doch nicht auf den Strom verzichten, denn es ist ja der Strom, der durch das sich aufbauende Magnetfeld gedrosselt wird und damit den Strom sozusagen verzögert.

Ich hoffe man, versteht, wo mein Problem liegt. Es geht so ein bisschen um die Kausalität, ist es der Strom der in der Spule die ganze Spannung bewirkt, oder die Spannung, die einen verzögerten Strom entstehen lässt?

Danke im Voraus!

Hallo Community,

ich baue mit Freunden für ein Schulprojekt eine art Coilgun.

wir haben dafür Spulen gewickelt und planten diese nacheinander mit einem arduino über Transistoren anzusteuern. Die Spannung sollte uns ein Labornetzteil liefern.

Nun gibt es das Problem, dass es nicht funktioniert wobei die Physik scheinbar nicht mehr funktioniert (Spaß… Fehler ist nur mega komisch).

Zur Vereinfachung

haben wir für die Fehlersuche nur eine Spule verwendet… Ich liste unten auf was die ergebnisse der Fehlersuche sind.

-Nur die Spule am Netzteil : Bei 3V fließen laut Netzteil 3A (???) und es wird ein relativ starkes Magnetfeld erzeugt.

-zwischen den Kabeln an denen das Arduino „Brett“ fließen nach dem anschließen 3V und wenn eine LED an den Transistor angeschlossen wird leuchtet diese

-wenn jetzt aber die Spule über das Brett mit dem Transistor verbunden wird, geht es nicht mehr :( laut Netzteil fließen dann nur 0,003A und es wird kein Magnetfeld erzeugt

-am Übergang zwischen Kabel und Spule liegt es nicht.

Fragen: Woran liegt es dass die Spule nicht funktioniert? Warum können an der Spule 3A (also Widerstand nur 1 Ohm???) fließen obwohl ein Multimeter für die Spule 150kO misst?

habe ein bild angehängt… evtl. vereinfacht es meine Erklärungen.

Text ist lang und evtl. kompliziert aber ich hoffe es kann mir trotzdem jemand helfen…

LG

Guten Tag

Ein Kollege hat bei seiner Grafikkarte einen Leistungsinduktor abgebrochen, leider die Beine auf der Platine und der rest weg...
Kosten ja nichts die Bauteile also muss ein neuer her, jedoch können wir keinen mit den selben Dimensionen finden und haben nur die Angaben auf dem Bauteil selbst:
siehe Bild

Dimensionen sind wie folgt:6,50mm X 6,54mm X 4,57mm

Auf den normalen Seiten wie Digikey, Mouser, Reichelt etc. bin ich leider nicht fündig geworden.
Hat jemand von euch mehr Glück?

Hey:)

Ich schreibe morgen eine Physik KA und würde mich freuen, wenn jemand mit Wissen diese Fragen beantworten kann:

1. Wieso fließt bei Spulen der Strom von + zu - und nicht andersrum?

2. Meint das Lenzsche Gesetz, dass der Strom einfach umgedreht wird, wenn eine Induktion stattfindet? Und wenn nein, was dann??

3. Ist es immer eine Induktion, wenn Strom an eine Spule angeschlossen wird?

4. Ist Wechselstrom so gemeint (Generator) dass die ganze zeit das Magnetfeld geändert wird und somit die Richtung des Stroms hon und her schwänkt?

5. Was ist mit Selbstinduktion gemeint? Fließt also mit einer Spule im Kreislauf immer noch Strom nach dem abschalten??

Ich würde mich echt über Antworten freuen:)

Hallo,

Ich wollte euch mal fragen, was geschieht, wenn durch die Spule des Zungenkontaktrelais (Bild unten) Wechselstrom fließt?

Schon mal Danke im Voraus für eure Antworten😁👍🏻

Hallo! Ich baue gerade eine Teslaspule zuhause. Die Funkenstrecke (die 2 Schrauben wenn man sie aneinanderhält) funktionierte. Als ich aber das ganze dann aber mit der Primärspule verbunden habe passierte auf einmal nichts mehr (Keine Funken an Funkenstrecke, keine kleinen Blitze vom Torus) kann mir einer anhand des Fotos sagen woran es liegt? An der Verkabelung oder fehlt noch etwas?

(Sie ist eigentlich noch nicht fertig, ich wollte noch mehr Kupferdraht (Sekundärspule) wickeln, wollte es allerdings schonmal austesten weshalb ich es auf die Schnelle nur mit Klebeband befestigt habe und das ganze Gerüst noch nicht fixiert habe.)

Danke!

Wie verhält sich L (Induktivität) a) mit und b) ohne Eisenkern?

Wie kommt man darauf, dass die Pfeile in genau diese Richtung zeigen wie hier nur anhand der Zeichen mit Kreis Punkt und Kreis Kreuz?:https://images.app.goo.gl/gSGf3fsJQLRfBRxGA

Und wie bestimmt man dan den Süd bzw. Nordpol.

Wieviel Volt kann ich daran anschließen.

Kann ich damit ein Magnetfeld erzeugen?

möglichst konstant in eine Richtung?

Also, ich habe eine Kupferspule gemacht, um einen elektromagneten zu haben, die Spule hat 49 Windungen. Wie Groß der Durchmesser des Kupfers ist, weiß ich nicht genau, aber mein Stiefvater hat gesagt, dass das eh nur eine kleine Rolle spielt. ich habe mehrere Widerstände hier liegen, weil die noch von einem Baukasten waren, den ich mal gekauft habe.
Außerdem habe ich auch noch kleine Kondensatoren, auf dem einen steht 25V und 19uF. Auf dem anderen steht 10V und 100uF. Das Problem ist halt dass die Spule zu heiß werden würde, würde ich die direkt an die 9v Batterie anschließen, weshalb ich diese Widerstände brauche.

Wenn ihr wollt, könnt ihr auf dem Bild die Windungen nochmal nachzählen, weil ich bei sowas zählen manchmal was falsch mache.

Das Kabel ist leider etwas beschädigt weil es eig schon sehr alt ist, vllt kann man das mit Sekundenkleber oder so wieder reparieren.

Ist es möglich von der Gesamtimpedanz wieder zurück zu gehen und die Kapazität und die induktivität der Spule zu berechnen. Es sind ja beiden Blindwiderstände und es ist hier nicht so einfach wie, als wenn es ein Blindwiderstand und ein Ohmscher Widerstand ist?

Hallo, ich muss den Bau einer kleinen Teslaspule eine erste Spule aus Kupferdraht wickeln. Spielt es da eine Rolle wie dünn/dick dieser Kupferdraht ist? Ich habe einen 1mm dicken Kupferdraht, ist das zu dick?

Ich bewahre mein Portemonnaie mit einer Powerbank auf, die auch gleichzeitig ein Handwärmer ist. An dieser Powerbank, die aus 2 Elementen besteht ist jeweils ein Magnet dran. Mir ist aufgefallen, dass das kontaktlose Zahlen nicht mehr funktioniert. Wie kann ich meine EC Karte zukünftig vor Magneten schützen? Kann es auch sein dass sie durch die Heizungen in der Powerbank kaputt gegangen ist? Da sind ja auch Spulen drin.

Ich war an dem Tag krank, deswegen frage ich hier:

Das sind 2 Schaltpläne, die Aufgabe war jeweils Strom zu messen und einen Merksatz zu formulieren.

Folgendes ist die Lösung:

Im Gleichstromkreis fließt nur kurzzeitig ein Strom. Im Wechselstromkreis fließt ein Strom.

Wie lässt sich das erklären?

Weiter: Ergibt folgender Aufbau Sinn, weil ich da nicht wirklich verstehe wie bei dem Kondensator (Blockkondensator) der Strom langfließt?

Die magnetische Flussdichte um einen von Strom durchflossenen Leiter kann mit B= µ₀ * µ_r * H beschrieben werden. Jetzt gibt es ja noch die Formel B= Fmag/ (I * ℓ), die die Kraft auf einen Leiter im Magnetfeld beschreibt.

beschreibt die erste Formel die magnetische Flussdichte die von einem Leiter erzeugt wird und die zweite Formel, wie die magnetische Flussdichte eines Magneten bspw. Hufeisenmagnet, Kraft auf einen Leiter wirkt? Somit beschreiben also beide Formel was ganz anderes, oder verstehe ich etwas grundsätzlich falsch?

Hallo! Wird nicht der Strom, zum Zeitpunkt wo man es abschaltet (bzw ein Rechtecksignal zB es geht automatisch aus) -UL/R? Da ja die Energie/Spannung abgebaut werden muss wird eine negative Spannung erzeugt und das durch den Widerstand in der Schaltung ergibt den Strom genau dann wenn es abgeschaltet wird. Und wenn man danach den Strom abhängig von der Zeit nach dem Ausschalten rechnen möchte wird folgende Formel benutzt: I(t) = I(wo t = ausgeschaltet) * e^(-t/tau) stimmt das? Ich würde mich auf eine Antwort wirklich freuen und vielen Dank im Voraus für alle Bemühungen!

MfG

Hallo, wer meinen Letzen Post gelesen hat kennt mein Projekt.

Ich habe vor Energie über einen Luftspalt von etwa 2-3cm zu übertragen (Bis 2 Ampere)

Passend Dazu bin ich immoment über Schwingkreise am Recherchieren und Versuche am durchführen, ich Kriege es Hin diese Schwingkreise zu erzeugen und zu ändern in dem ich die Kondensatoren Kapazität ändere.

Allerdings stehe ich vor dem Problem, dass ich nicht weiß wie ich den Kondensator Fremd bestromen kann, ohne die Schwingungskreise zu beeinflussen.

Ich Benötige ja dafür eine Wechselspannung die die Selbe Resonanzfrequenz hat wie der Schwingkreis allerdings weiß ich nicht wie ich diese Wechselspannung erzeugen kann.

Hat da Jemand Tipps?

Wie kann ich in Aufgabe 3.4 die Induktivität L berechnen? Richtige lösung ist anscheinend 27microHenry

Guten Abend.

Ich mache gerade meine Physik-Hausaufgabe und muss so Zeugs bei einem Trafo berechnen. Ich hab eine simple Frage aber finde dazu im Internet nichts (brauche sie zum überprüfen meiner Lösung): um einen Nagel zu schmelzen/schweißen, macht es da Sinn wenn die Sekundärspule 100A hat (5 Windungen) wenn die Primärspule 5A hat und 500 Windungen)

Ist 100A nicht wahnsinnig viel??

Im Buch steht dass es schon viel Energie braucht und so...

Danke im Vorraus

Hier die Aufgabe (2)

Hi, ich lerne zurzeit für eine Klausur, die ich in 2 Tagen schreibe und weiß nicht wie ich die Aufgaben hier ausrechnen soll, weil ich die jeweiligen Formeln noch nicht ganz verstehe

Heyyy,

kann mir jemand sagen, was in die Lücken kommt und mir die Funktionsweise erklären? 😵‍💫

Ist es möglich durch ein schlechtes bzw. zu geringer Watt Wert Spulenfiepen von der Grafikkarte zu bekommen?

danke

Hat man mit einer Grafikkarte, welche sehr starkes Spulenfiepen hat irgendwelche Nachteile?

Danke!

Ist es möglich, dass Spulenfiepen von der GPU mit der Zeit schlimmer bzw. sogar besser wird?

Danke!

Kann Spulenfiepen von der Grafikkarte die Lebensdauer beeinträchtigen, was bedeutet das die GPU nicht so lange funktioniert, wie ohne Spulenfiepen?

Danke!

Danke!

Da meine GPU, eine RX6700XT extremes Spulenfiepen aufweißt, welches schon ganz leise beim Film schauen auftritt und bei aufwendigen Spiele extrem stark ist, würde ich nochmal das selbe Modell bestellen und danach die nehmen mit weniger Spulenfiepen.
Was haltet ihr davon oder ist ein sehr sehr starkes Spulenfiepen bei der RX6700Xt normal und würde nichts bringen?

Da wenn die GPU Lüfter sich ja drehen, sozusagen die ganze GPU ein bisschen vibriert, kann es sein dass dabei die verbauten Spulen mitschwingen und somit Spulenfiepen erzeugen?

Habt ihr Spulenfiepen bei der RX6700XT?

Wenn ja wie stark?

Bitte das jeweilige Modell wenn ihr es wisst angeben.

Danke!

Kann mir jemand erklären warum C oder L in den jeweiligen Fällen unterbrechen?

Und wie kommt man auf den blauen Graph

Hat die RX 6700 XT (Sapphire) bei euch Spulenfiepen?

Wenn ja wie seid ihr damit umgegangen und was habt ihr gemacht?

Danke!

Ist es bei Bequiet Netzteilen oder allgemein bei Netzteilen wie bei einem FSP Hydro G Pro normal, dass diese leichtes Spulenfiepen haben oder ist dies selten?

Gerne auch Erfahrungen zu Spulenfiepen bei Netzteilen.

Danke!

Hallo zusammen,

Vielleicht kann mir hier jemand helfen. (Fragen stehen unter den Bildern)

Wir haben eine Säulenbohrmaschine SR23 (1959) von Otto Müller Maschinenfabrik Plochingen a. N. (Firma nicht mehr auffindbar).

Bei dieser ist eine Spule (siehe Bilder) durchgebrannt.

Auf Bild 1 steht: 1090 70

Auf dem Typenschild: (leider nicht mehr 100% erkennbar) x(?) => nicht genau erkennbar

Type: 6 S - 4(?) Z3

220 SWV

Nr. 3-5341/0-51

7,5/0,56 A

50 Hz

Hub: 2,5 cm

ED(?): 100%

Hubkr.: 5,1 kg

Schaltg./h: nicht mehr lesbar

Im Schaltplan ist nur dies angegeben:

WZ3 Binder

1. Kennt jemand eine Webseite, wo man solche Spulen anhand der Daten bestellen kann?
2. Kann man anhand der Daten erkennen, wie viele Wicklung die Spule hat?
3. Kennt jemand im Raum Nürnberg eine Firma, welche die Spule neu wickeln kann?
4. Kann jemand anhand der Bilder erkennen, was für ein Rahmen (Fachbegriff nicht bekannt) die Spule hat, damit man diesen notfalls neu bestellen und selbst wickeln könnte? Wenn ja, wo kann man soetwas bestellen?

Vielen Dank

Kann mir jemand mit eigenen Worten erklären wie es genau dazu kommt dass man bei einem Hochsetzsteller mehr Spannung heraus bekommt als man eingibt. Ich hatte es bisher so verstanden dass bspws beim Hochsetzsteller der Transistor erstmal geschlossen ist und man die Spule in der Zeit auflädt und wenn der Transistor sich öffnet nun die Eingangsspannung zusammen mit der aufgeladen Spule sich koppeln und die Ausgangsspannung erheben. Da der Transistor ziemlich schnell ist kann man annähernd von einer gleichförmigen Spannung ausgehen aber nun wurde mir erzählt dass es falsch ist aber wurde nicht korrigiert weil die Zeit dafür nicht mehr gereicht hat. Daher meine Frage: wo liegt mein Denkfehler?

Hallo, ich bin absolut kein Physik-Ass. Ich muss die Aufgabe bis Montag lösen und vorstellen. Kann mir vielleicht jemand helfen? Bin total aufgeschmissen hab gar keine Ahnung. Bräuchte einfach nur die Lösung.🙃
LG und danke.

Also wenn ich im Idle bin also zum Beispiel nur Spotify, Discord, Chrome offen habe gibt es kein Spulenfiepen, jedoch wenn ich Fortnite oder Minecraft spiele höre ich dieses schon gut wenn ich vor meinem Monitor normal sitze, der Pc ist auf dem Tisch, ich bin 62cm von meinem PC entfernt, Ton ausgeschaltet.

Nun meine Frage: Ist das normal und lohnt sich dabei ein Austausch der GPU oder ist das schon gut?

ASUS RX6650XT

Vielen Dank!

Hallo, ist Spulenfiepen oder ein klackern durch ein nicht richtig fest steckendes Stromkabel möglich?

Vielen Dank

Sperax

Die Induktivität einer Spule erfasst den Einfluss der Spule bei der Selbstinduktion.Eine Spule in einem Stromkreis mit einer Spannungsquelle wirkt beim Ein- u.Ausschalten wie eine Quelle mit veränderlicher Spannung (Induktionsspannung).Beim Offnen und Schließen von Stromkreisen mit Induktivität verzögert die Selbstinduktionsspannung die Stromstärkeänderungen (Lenz'sche Regel).

Wenn man die den Widerstand R bei einem entladenen Kondensator berechnen will, muss man doch -t / (C * (ln (U(t)/U0)) rechnen.

t ist 7 ms = 0,007 s

U (t) = 260 V

Da die Spannung auf 25 % absinkt => 0,25 * 260 = 65 V.

C ist 35 µF = 35 * 10^6 F

Dann eingesetzt: -t / C * (ln (U(t)/U0) = -0,007 / ((35*10^6 F)*ln(65V/260V) = -0,007 s / ln (0,25) = 144 Ohm. Steht auch so in der Musterlösung.

So, jetzt aber das Problem. Beim Vorrechnen der Aufgabe hat unser Tutörchen für U(t) = 195 V eingesetzt. Ich dachte zuerst, das wäre ein Fehler, weil ja in der Aufgabenstellung steht, daß der Kondensator auf 25 % entladen wird und nicht um 25 % . Aber er kommt ja trotzdem auf densselben Wert (144,27 )

Ich verstehe nicht was unser Tutor da verzapft hat. Wenn ich ln (195/260) teile, ist das bei mri nie im Leben ln (0,25), sondern ln (0,75). Gibt es vielleicht irgendeine geheime Formel, die sagt, dass man ln (1 - 0,75) rechnen soll, von der ich nichts weiß?

Ich komme jedes Mal auf -0,007 / ((35*10^6 F)*ln(65V/260V) = -0,007 s / ln (0,25) = 144 Ohm.

Aber er rechnet ja -0,007 / ((35*10^6 F)*ln(195V/260V) und das ist bei mir jedes Mal 695 Ohm.

Ich bin mir jetzt nicht sicher ob man U(t) = 65 rechnen soll oder U(t) = 195 V.
Für 65 V spricht, daß man so auf das Ergebnis kommt.

Für 195 V spricht, daß unser Tutor das so gerechnet hat und auf 144 Ohm kommt, auch wenn ich seinen Rechenweg nicht nachvollziehen kann.

Kommilitonen von mir haben auch alle mit 195 V gerechnet und kommen auf 144 Ohm. Was mach ich falsch?

Mit freundlichen Grüßen,

Jensek81,
Medium und Lichtarbeiter.

Ich will mit einer Frequenz von 150Hz eine Spule ansteuern, die 2A zum Schalten braucht. Ich habe dafür einen Powertransistor BDX33C verwendet, der einen Kollektorstorm von 10A verträgt und eine Verlustleistung bis 70W aushält. Die Schaltung funktioniert wenn ich sie so aufbaue, jedoch überhitzt der Transistor nach kurzer Zeit. Ist das weil die Frequenz für den BDX33C zu gross ist? Oder habe ich im Schema etwas übersehen? Gäbe es eine bessere Lösung die Spule anzusteuern?

Hi, warum zeigt das Messgerät mir keinen Durchgang an wenn die Spule im Relais angezogen ist ?, Ich müsste ja eine Verbindung zwischen +und - haben? Und theoretisch müsste mit der Piepsfunktion dann ja auch ein Ton kommen ?

Auf der Seite 109 des Rechenbuch Elektrotechnik des Europa Verlags findet sich folgende Aufgabe:

Wie zu sehen wird 'die spannung an der Spule' gegeben und nach der Induktiven Blindspannung gefragt.

Mein Formelbuch des westermann verlags impliziert jedoch, dass die induktive Blindspannung auch die spannung an der spule genannt werden könnte.

Missverstehe ich da etwas? oder ist evtl von eine teilscheinspannung an der spule die rede?

Hey ich will eine Tesla Spule bauen und habe ein paar Fragen

1. Warum bauen die alle immer so kompliziert? Die Technik ist ja recht simple
2. wie sieht so ein Kondensator und Funkenstrecke aus und wo soll ich es kaufen
3. Warum reicht keine 12V Batterien weil beim Transformator kommen ja auch große Blitze raus mit 100kv

Lg

Blindleistungen belasten das Netz und sollten kompensiert werden. So lernt man es in der Berufsschule.
In der Energietechnik sieht das Ganze schon anders aus - Blindleistung stabilisiert sogar die Spannung.

kann mir das einer erklären?

Hallo,

habe eine Verständnisfrage:

Die Frage bezieht sich auf diese Formel:

https://imgur.com/a/cXCQPJm/embed?pub=true&ref=https%3A%2F%2Fwww.techniker-forum.de%2Fthema%2Fwarum-berechnet-sich-die-magnetische-flussdichte-eines-eisenkerns-aus-der-magnetischen-flussdichte-des-luftspalts.130113%2F&w=540

Warum berechnet sich die magnetische Flussdichte eines Eisenkerns aus der magnetischen Flussdichte des Luftspalts?

Habe damit Verständnisprobleme.

Klar könnte ich das auswendig lernen, es ist jedoch besser, zu verstehen, was man macht.

Herzlichen Dank für jeglichen Input!
