Schaltung – die neusten Beiträge

Hallo ich bastel gerade eine kleine beleuchtete Stadt. Aber bei mir leuchten die sehr schwach, weil ich wahrscheinlich einen zu hohen Widerstand hab(330 ohm). Traue mich nicht einfach zu testen weil ich sonst alles neu löten muss. Mit 2 roten LEDs und 4 weißen LEDs. Antriebsspannung 9v und 1A.

Die LEDs sind in Reihe geschaltet.

Danke im voraus

Hier ist die Rede von Überbrücken des Widerstandes, jedoch kann ich keine Überbrückung sehen, da die Stromquelle IC durch einen Leerlauf ersetzt wurde, also muss der Strom doch über R6 wieder zurück und es fand keine Überbrückung statt? Wieso ist hier die Rede von Überbrückung?

Zusätzlich verstehe ich nicht wie hier die Widerstände durch den Knoten Beta kurzgeschlossen sein können? Auch hier muss der Strom doch über die Widerstände fließen sonst sehe ich keinen geschlossenen Stromkreis. Ich hoffe jemand kann mich hier aufklären.

Hallo,

Ich muss durch diesen Schaltplan einen (Microbit) Schaltplan zeichnen

(Microbit Schaltplan -》erstes Bild)

(Vorhandener Schaltplan -》zweites Bild)

Ich kann meistens schlecht ablesen von wo bis wo der Strom fließt. Es heißt ja auch der Strom fließt von 3V bis zu GND. Nur ist es manchmal so, dass die Pins 0,1,2 die Eingabe/Ausgabe ersetzen können. Nehmen wir an Pin 0 würde die Ausgabe ersetzen dann fließt der Strom von GND bis zu Pin 0, oder?

Hallo, ich habe einen Lüfter am wc der mit den Licht mit geschalten wird.
jedoch hätte ich gerne das ganze per zeitschaltuhr geschaltet aber auch wenn ich das Licht aufdrehe das er angeht der Lüfter, gibt es da ein relais oder kann mir da einer helfen ? Lg

Wie mache ich hier ein zeigerdiagramm (ohne werte) mit nur

Ich dachte immer ich habe die Fähigkeit Schaltungen zu erkennen nach Zusammenfassung der Widerstände etc., aber folgendes verstehe ich so garnicht. Wie kann die Spannungsquelle da sein, wo R1 vorher war und wie kann Rers in der Mitte angelegt sein? Wie hat man das gemacht, was hat man sich dabei gedacht?

Hallo, ich will eine OPV Ausgabe mittels Superposition lösen, bin mir aber beim Einsetzen in die Formel unsicher..

Mein Ansatz ist der folgende:

Unsicher bin ich mir jetzt beim Einsetzen in die Formel, da die Widerstände in der Schaltung nicht gleich auftreten:

Kann mir jemand sagen ob man das so machen darf wie ich es gemacht hab?
Danke schon Mal!

Hallo,

Ich möchte im Serial Monitor eine Rückmeldung bekommen, wenn dieses Ding (CB-01) gedrückt worden ist. Kennt sich da irgendeiner mit aus? Das ganze ist an einen Arduino Nano angeschlossen, einmal an GND und einmal an den Digital Pin 3. Unten findet ihr auch noch den Code, der auf dem Arduino Nano hochgeladen ist.

Hi will in meinen alten gameboy einen Ips Mod Einbau und hierfür muss ihm nach hinein auch den Lautsprecher neu a löten und will später generell noch viele mods bei Konsolen durchführen mods einbauen wo man gegebenenfalls löten muss. meine Frage ist jetzt wie fang an welches lötkolben(lötset kann als Anfänger gut verwenden)? Bin nicht bereit mehr 120€ auszugeben. (habe in der 7klasse bereits etwas löt Erfahrung sammle können)

Moin,

Ich studiere Elektrotechnik im ersten Semester und bin daher noch nicht so ganz in der Materie drin. Ich hänge gerade an dieser Aufgabe, könnt ihr mir vielleicht weiterhelfen? Das wäre super!

Ich bräuchte Hilfe wie man die Gesuchten Einzelteile berechnet, ich habe es schon mehrfach versucht aber ich verstehe nicht was ich falsch mache.

Folgende Werte habe ich bereits berechnet, aber weite komme ich nicht...

Hallo liebe Bastler,

auf dem Bild seht Ihr einen Schaltplan der den Zweck einem Arduino eine Analoge Spannung berreit zu stellen. Diese sollte linear dem Stromverbrauch folgen.

Ein TS512 wird mit +- 12 V versorgt und soll die ganze sache betreiben. Der Arduino soll die auswertung vornehmen.

Seht Ihr Fehler? Kann ich es so aufbauen?

Mit freundlichen Grüßen Michi

Wir haben die Aufgabe bekommen, die lautet "Begründe, warum die erste Schaltung für das Stromstärkemessgerät tödlich“ ist und die zweite Schaltung nicht." Ich komme nicht darauf, beim zweiten wird doch immer noch Stromstärke parallel gemessen, oder nicht? Kann mir jemand mit Ahnung die Aufgabe lösen, da ich nicht richtig dahinter komme.

[Bild entfernt]

Hehe jepp, Kondensatoren und Spulen, also.

Unszwar geht's darum, daß wir in der Uni(wuni) einen Versuch gemacht haben, um Kondensatoren und Spulen im Wechselstromkreis zu untersuchen. Dabei sollen die Kapazitäten und Induktivitäten bestimmt und die Phasenverschiebungen zwischen Strom und Spannung beobachtet werden. Wir hatten folgende Schaltpläne:

Jetzt hab ich die Parallelschaltung schon aufgebaut.

Mit der Unterschrift "Abb. 5 zeigt die Parallelschaltung der beiden Kondensatoren C1 und C2.". Wurde mir auch von meinem Tutörchen als richtig abgenommen. Bei der Reihenschaltung ist mir jedoch wohl ein kleiner Faux-Pas unterlaufen. Unszwar hab ich die Reihe so geschaltet:

Mit der Unterschrift "Abb 6. zeigt die Reihenschaltung der Kondensatoren C1 und C2". Daraufhin hat mein Tutor mit dickem Rotstift ins Protokoll geschrieben: "Nein! Die Abbildung zeigt keine Reihenschaltung!!!"

.
ich hab den Abschnitt dann also folgendermaßen verbeßert:
"Abb 6. zeigt die aneinander in einer Kombination aus Reihenschaltung (Amperemeter misst Gesamtstrom) und Parallelschaltung (Voltmeter parallel zum Widerstand).) geschalteten Kondensatoren C1 und C2."

Daraufhin hat mein Tutor erneut den Rotstift gezuckt und angemerkt:
"Schau dir das Bild nochmal an. Ich meine nicht die Messgeräte. Im Bild ist nur ein Kondensator verbaut"

Das Bild würde also in dem Kontext wenig Sinn ergeben, da es sich wohl anscheinend offensichtlich nicht um die Parallelschaltung zweier Kondensatoren handelt. Da wir jedoch aus unseren Protokollen nichts entfernen dürfen ("Das Entfernen korrekturbedürftiger Teile zählt nicht als Korrektur"), seh ich mich also gezwungen, das - verzeiht mir die Wortwahl - vermaledeite Bild drinne zu lassen.

Allerdings muß ich die Unterschrift unter der Abbildung noch ändern. Wenn die Schose wohl weder eine Reihenschaltung, noch eine Kombination aus Reihen- und Parallelschaltung zeigt, was hab ich denn dann dort gezaubert?

Liebe Grüße,
Eure Arina-poppia-eknatteria

Hallo zusammen!

In Autos mit Automatik ist es ja so, dass man den Hebel nach vorne drücken muss, wenn man rückwärts und nach hinten drücken muss, wenn man vorwärts fahren möchte.

Logisch wäre es doch eher andersrum.

Gibt es einen Grund (und welchen?) dafür, dass es so ist, wie ist ist?

Herzlichen Dank für eure Antworten und liebe Grüße!

Wieso wird bei Teilaufgabe 1 die Schaltungs als Parallelschaltung interpretiert und bei Teilaufgabe 2 plötzlich als Reihenschaltung? Das habe ich von dem Lösungsweg abgeleitet, kann mir aber nicht erklären warum das so gemacht wurde.

Und wieso hat man bei der Berechnung für Teilaufgabe 3 den Widerstand R1 ignoriert? Wenn Uq1 deaktiviert bleibt, ist doch R1 noch in der Schaltung drin?

Dies ist das Bild eines Elektrischen Schwingkreiss und man kann doch deutlich erkennen das im Schwingkreiss ein Höherer Strom fließt wie in der Zuleitung!

Bei Gleicher Spannung.

Somit hat doch der Resonanz Schwingkreiss einen wirkungs Grad über 1 ?

Die Frage steht im Titel. Bitte beantworten:)

Hi und zwar hab ich eine Aufgabe mit einer Zuleitung soll eine Presse und ein schlauchschneider angetrieben werden. Beides darf nur einzelnd laufen weshalb meine Frage ist wie der steuerstromkreis aussehen könnte. Ps wenn der Schlauchschneider läuft soll der Staubsauger von selber angehen.

Guten Abend 🌆,

ich benötige noch ein bisschen Hilfe, um die folgende Aufgabe zu verstehen. Ich freue mich sehr auf eure hilfreichen Antworten 🙋‍♂️ Am besten mit ganz genauer Erklärung der falschen Antworten und Erklärung der richtigen Anleitung 🤯

Wie verhält sich der Stromfluss im zeitlichen Verlauf einer Wechselspannung bei Betrieb eines Ohm'schen Verbrauchers?

• A: Der Stromfluss ist beim Nulldurchgang der Spannung maximal und erfolgt in positiver Richtung.
• B: Der Stromfluss ist beim Nulldurchgang der Spannung maximal und erfolgt in negativer Richtung.
• C: Die Scheitelpunkte von Spannung und Strom werden gleichzeitig erreicht, die Spannungsminima entsprechen jedoch Strommaxima.
• D: Minima, Maxima und Nulldurchgänge von Spannung und Strom finden jeweils gleichzeitg statt.
• E: Scheitelpunkte und Nulldurchgänge von Spannung und Strom werden gleichzeitig erreicht, je nach Polung des Verbrauchers können jedoch Minima und Maxima von Spannung und Strom gegeneinander vertauscht sein.

(Notiz für mich: v, P, V5, F3)

Guten Abend,

ich würde gerne in die Elektrotechnik einsteigen, aber eher als Bastler im Hobbybereich. Habe mir schon 3D Druck, CAD und Lasercutten selber beigebracht und programmiere Werkzeugmaschinen hauptberuflich. Da kommt man schon mit einigen Projekten gut aus, aber sobald es um Stepermotoren, Sensoren oder generell Robotik geht, ist das Thema Elektrotechnik unumgänglich ;)

Daher meine Frage, könnt ihr ein Buch empfehlen, wo beispielsweise Widerstände, Kondensatoren usw. erklärt werden. Wie Schaltungen aufgebaut sind, was die generellen Basics sind usw. Zu weiteren Projekten kann man ja bei YouTube nach Videos gucken, würde da aber gerne ein Nachschlagewerk für den Anfang haben.

Gruß Micha

Ich muss ein steuerstromkreis und ein lastromkreis entwickeln aber ich kenn den Unterschied auch nicht. Oben ist eine mit einem Start und stopp Knopf und jetzt muss eins mit 2 machen wie mache ich das

Hallo,

mein Rad kostete neu 239,00 €. (Bin damit nur zur Uni gependelt und war zu geizig für ein teureres)

Nach einer unerfreulichen Begegnung mit einem Auto sieht der Vorderreifen nicht mehr so gut aus und die Bremse vorne geht auch nicht richtig. Gangschaltung sieht auch nicht besonders gesund aus. War noch nicht in der Werkstatt.

Wäre es sinnvoller, das Rad einfach neu zu kaufen? Ich kann die Höhe der Reparatur nicht einschätzen.

Guten Tag, ich hätte da mal ne Frage :). Und zwar muss ich für die Schule Funktionspläne erstellen können mit AND, OR, Negation und Speicher, allerdings verstehe ich es nicht so ganz wenn mein Lehrer mir das erklärt. Kann jemand von euch mal über meine Aufgaben schauen und mir sagen, ob ich das richtig gelöst habe? Vielleicht kann mir jemand ja auch einen hilfreichen Tipps geben, da ich morgen schon die Arbeit datüber habe.

Mfg

Hallo leute,

wie berechne ich den gesamtwiderstand in dem netzwerk. Alle widerstände haben 100 Ohm.

Danke im voraus

Guten Abend, ich bin gerade dabei mit dem Fahrrad zu warten und nun habe ich ein Problem. Die vordere Schaltung geht so schwierig, dass ich mir gefühlt den Daumen breche, wenn ich Hochschalten will. Könnt mir da helfen, wie ich das Problem beheben kann?

Wie kann ich hier R1, R2, und R3 berechnen?

Ich möchte mein Triban RC100 auf einem Elite Direto XR Smart Trainer verwenden. Der Direto XR hat eine 11-fach Kassette, mein Fahrrad hat jedoch eine 7-fach Kassette. Ich habe gehört, dass ein Distanzring (Spacer) verwendet werden kann, um die 7-fach Kassette auf den Smart Trainer anzupassen. Geht das einfach so, und ist der Spacer dafür ausreichend?

Ich würde gerne mit meinen Arduino den Lichtschlauch ansteuern eventuell nur an und aus oder wenn es geht auch mit Effekten wie auf den bild Danke für jede Antwort

Hallo, bei einer Wasseraufbereitungsanlage ist dieses Bauteil explodiert da kurzzeitiger Stromausfall war und die Maschiene aufeinmal nicht mehr ging. Daher meine Frage welches Bauteil das ist, evtl ein Varistor der als Schutz der Elektronik dient?

Ich meine ein Fahrrad vergisst man nicht.

Guten Tag,

unsere Neff Geschirrspülmaschine machte Donnerstagabend wiederholt den Fehler, daß das Programm kein Wasser zu ließ. Nach etwa 4 Std. habe ich Sie wieder eingeschaltet und sie hat klaglos ihre Arbeit gemacht. Irgendwo muss also ein Bock drin sein. Ich vermute irgendwo am Wasserzulauf bzw. Aquastop eine kalte Lötstelle. Dazu müsste ich die Maschine aber ausbauen und auf dem Balkon testen. Nur nicht bei der momentanen Witterung. Meine Frage ist: hat jemand solch einen Fehler schonmal gehabt und was war die Ursache, bzw. was sollte ich prüfen.

Gruß Jo

Hallo,
ich hab eine Frage zur folgenden Aufgabe:

U(c) = 5V und U(BE0) = 0.65 V sing gegeben.

Wenn ich stumpf Potentiale einzeichne bekomme ich mit den Angaben negative Potentiale raus.. Kann das sein? Oder hab ich einen Fehler gemacht?

Guten Abend,

wie würdet ihr diese Aufgabe am besten lösen? Anbei die Aufgabe und danach meine Vorgehensweise zur Lösung dieser Aufgabe. Ich freue mich auf eure hilfreichen Antworten 🙋‍♂️

Mehrere Gleichspannungslämpchen sollen an eine Batterie mit einer Spannung von 9 V hintereinander angeschlossen werden. Jedes dieser Lämpchen ist ein ohmscher Widerstand mit einem Wert von 180 Ω, verträgt allerdings nur eine Stromstärke bis maximal 4 mA.

Mindestens wie viele solcher Lämpchen sind zu verwenden, damit die maximale zulässige Stromstärke der Lämpchen nicht überschritten wird?

Guten Abend 🌆🙋‍♂️,

ich verstehe die folgende Aufgabe leider noch nicht so gut. Ich freue mich sehr auf eure hilfreichen Antworten.

Wie groß ist der Strom im Punkt B in der gezeigten Schaltung, in welche die Widerstände 0,15 kΩ, 50 Ω, und 200 Ω eingebaut sind?

Wählen Sie eine Antwort:

A: 160 mA

B: 320 mA

C: 640 mA

D: 1,28 A

E: 2,56 A

Ich habe mir in BeamNG.drive eine Konfiguration des ETK K-Series zusammengestellt, die mir sehr gefällt. Es gibt nur ein signifikantes Problem.

Ich spiele mit Arcade-Schaltung, und die Schaltlogik versagt regelmäßig, wenn sie versucht, in den 5ten Gang zu schalten. Das passiert bei allen Getrieben (DCT, Manuell, ...) und kommt wahrscheinlich durch einen minimales Durchdrehen der Räder zustande, das im 4ten Gang ab ca. 6000 rpm auftritt. Dieser ist wirklich unglaublich klein, und auch absolut irrelevant, weil das Fahrzeug AWD ist, und selbst wenn man dabei lenkt überhaupt nicht Ansätze zeigt, zu rutschen. Wenn ich mit realistischer Schaltung das hochschalten manuell erledige, funktioniert alles einwandfrei.

Meine Hypothese: Die Schaltlogik will kurz vor dem Begrenzer hochschalten, erkennt das Durchdrehen und regelt das Gas ab. Es regelt es aber nicht lange genug ab, und gibt wieder Gas, bevor es hochschaltet, die Drehzahl geht in den Begrenzer, und wieder von vorn. Die Drehzahl oszilliert also im hohen Bereich, ohne zu schalten.

Wie könnte man das beheben, im Idealfall ohne Einbußen in Leistung oder Drehmoment?

Also ich weiß, dass wir Rges minus Die restlichen Widerstände rechnen müssen. Habe mir mit der Parallelwiderstandsformel mit den R2/3 aber einen Wolf gerechnet und bräuchte einmal eine Erklärung wie man auf das Ergebnis (90kOhm) kommt.

Vielen Dank!

Ich hab eine kleine Schaltung mit dem ATmega328 (mit Arduino-Bootloader) gemacht und wollte jetzt den Upload mit einem kleinen Programm testen, aber immer wenn ich hochladen will bekomm ich den Fehler:
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0xb0

Ich hab einen FTDI angeschlossen (um PC mit Chip zu verbinden). RX vom Adapter geht auf TXD am Chip, TX vom Adapter geht auf RXD am Chip und DTR vom Adapter auf Reset vom Chip.

Was fehlt da?

Hallo alle zusammen. Wir haben hier eine gemischte Schaltung und kommen auf keinen Gesamtwiderstand.

Guten Tag,

Ich benötige Hilfe bei einer Aufgabe.

Q1 wird geschlossen, in diesem Fall ist sind I2 und I zu berechnen. Aber wie komme ich dadrauf?

Hallo zusammen,

Als ich mit meinem Handmixer längere Zeit Orangeat zerkleinerte leuchtete es im Gehäuse plötzlich auf und fing an fürchterlich zu stinken, außerdem trat Rauch aus ihm aus. Er funktionierte dann nicht mehr.

Ich öffnete ihn und sah das Innenleben. Da ich den Kondensator als Problemquelle vermutete entfernte ich ihn mit einem Lötkolben. Jetzt sieht das Innenleben so aus wie auf den Fotos.

Mich würde interessieren, wie die Teile, die auf dem Foto nummeriert sind, heißen und welche Funktion sie haben.

Und mich würde interessieren, warum der Kondensator kaputt geht, wenn man das Gerät "überstrapaziert".

Hallo Leute ;)

Kurze Frage, wie in der Überschrift ersichtlich.

Ich habe u.a. einige noch OVP Lokomotiven gefunden, nach ersten recherchen sind diese teilweise über 50 Jahre alt (Minitrix, Roco und Fleischmann) Einige der Lok's sehen optisch "unbenutzt" aus aber ...

Wie teste ich die Funktion? Ich habe gerade eine 4,5Volt Batterie ausprobiert und keinerlei Funktion feststellen können. Ich würde aber ausschliessen das "alle" defekt sind, das wäre wohl sehr unrealistisch!

Kann es sein das die Spannung nicht ausreicht (4,5 Volt) das ich eine stärkere Batterie brauche (9 Volt Block) ?

Ich konnte mit der 4,5 Volt Flachbatterie auch nicht einschätzen ob ich überhaupt gescheit Kontakt bekomme ;/

Wäre es vielleicht doch besser einfach zum testen auf eBay eine Startpackung zu ersteigern? Weil... um die Lok's wäre es schade! Es sind viele und wie schon geschrieben, sehen entweder unbenutzt aus oder super top gepflegt ohne Gebrauchsspuren incl OVP, Anleitung und was sonst noch reingehörte.

Vielen Dank für eure Hilfe ;) !

Hallo zusammen,

ich bin noch relativ neu im Bereich Elektronik und habe diesen Schaltplan gefunden. Es soll sich dabei um einen 2.1-Verstärker handeln.

Ich würde gerne verstehen, wie dieser funktioniert – oder ob er überhaupt funktioniert. Mir ist bewusst, dass meine Fragen vielleicht für einige etwas einfach erscheinen könnten, aber ich hoffe trotzdem auf eure Unterstützung.

1. Wie sind die GNDs in diesem Schaltplan verbunden? Sind sie alle zusammengeschlossen?

2. Warum gibt es im Schaltplan abgetrennte Teile?

3. LSP steht doch für Lautsprecher, richtig? Diese sind jeweils nur mit einem Kabel verbunden. Dabei benötigt man doch normalerweise zwei Kabel pro Lautsprecher? Wenn man versucht, zwei Lautsprecher mit jeweils zwei Kabeln zu verbinden, scheint einer zu fehlen.

Insgesamt fällt es mir schwer, den gesamten Schaltplan zu verstehen. Es würde mich aber sehr interessieren, wie das alles funktioniert.

Vielen Dank im Voraus für eure Hilfe!

Mir wurde Spannung immer so beschrieben, wie zwei Gläser, in denen das Wasser unterschiedlich hoch steht. Die Differenz ist die Spannung, und wenn man sie verbindet, läuft das Wasser vom volleren zum leereren Glas durch, bis die Porentialdifferenz 0 beträgt. Durch Widerstände verändert sich aber in Rechnungen die Gesamtspannung, obwohl die doch gleich bleiben müsste, der Unterschied zwischen + und - Pol einer Batterie bleibt doch derselbe?

Zur Erklärung:

Ich habe 16 Kontrollleuchten, die jeweils einzeln über einen Schalter betätigt werden.

Es leuchtet also jeweils nur die entsprechende Lampe, wenn der Schalter betätigt wird.

Versorgt werden die Lampen von einem Klingeltransformator 12 Volt Wechselspannung 2 Ampere.

Nun möchte ich eine akustische Alarmierung hinzufügen.

Da aber ja über diese Klingel / Summer die Spannung auf alle Lampen übergehen würde, wenn ich dort richtig liege, würden alle Lampen leuchten und ich könnte nicht sehen welcher Schalter betätigt wurde.

Deshalb wäre mein Plan eine Diode in jede Leitung einzulöten, damit keine Spannung auf die Lampe zurückfließt.

Welche Diode wäre dafür geeignet?

Vielen Dank für Ihre Antwort.

Hallo, es geht um den folgenden Kreislauf

Widerstand R1 ist unbekannt.

Ich muss eine Relation zwischen dem Strom I2 (durch R2) und I4 (durch R4) herausfinden. Da sich die I aufteilt und R1 sowie R2 gleich groß sein sollen, sollte doch I1 = I2 gleich sein. U1 und U2 sind gleich groß, weshalb kein Strom inder Mitte fließt. Daher müsste zwischen I2 und I4 eine normale Reihenschaltung sein und demnach I2 =I4. Ist das die richtige Relation?

Wie kann ich aus der Relation zwischen I1 und I3 sowie U4 und U3 bzw. den restlichen 3 Widerständen aber den gesuchten Widerstand R1 ermitteln?

Muss man die kette spannen? Oder die gangschaltung einstellen? Die macht leichte geräusche beim treten als würde die kette locker sitzen. Habe das Fahrrad vor pssr tage neu erworben und wurde eingestellt zu uns gesendet.beim leerlauf(zurücktreten) hört man leichtes kratzen der kette.

Hallo zusammen,

Zur Weihnachtszeit würde ich gerne etwas basteln. Ich habe so einen Weihnachtsstern, noch mit Glühbirnen, der mit jetzt leider gestorben ist. Ich würde gerne LEDs statt den Glühbirnen einlöten.

Dazu habe ich bereits jeweils 100 rote, grüne, blaue und weiße 5mm LEDs. Die weißen werde ich wohl verwenden. Die Durchlassspannung liegt zwischen 3,0 und 3,2V, Betriebsstrom bei 20mA. Nun frage ich mich einige Dinge, zum Beispiel:

Parallel oder Serie?

Ich denke ja eher parallel, weil so alle LEDs möglichst gleich hell bleiben und die ganze Kette nicht unterbrochen wird, wenn mal eine kaputt geht.

Welche Soannungsquelle nehmen?

Eine mit möglichst 3,2V (Verstellbar) wäre was.

Vorwiderstand nötig?

Wäre super, wenn mir jemand helfen mag!

Danke!

Hallo erstmal. Ich kenne mich mit Strom und Lampen eigentlich sehr gut aus, aber ich habe jetzt schon mehrmals beobachtet, dass wenn ich das Deckenlicht ausmache, dann leuchten die LEDs für wenige Sekunden nach - eigentlich etwas völlig normales, weil der Gleichrichtungskondensator noch etwas Energie an die LEDs abgibt und u.U. die Phosphorschicht noch kurz nach leuchtet. Wenn aber die Zimmertür noch während des Nachleuchtens zugemacht wird, leuchten die LEDs wieder kurz heller nach.

Jetzt zur Frage: wie kann meine Zimmertür dafür sorgen, dass in irgendeiner Art und Weise Strom in die LEDs gelangt? Die Tür ist aus Holz, Türgriff und Schloss mit Abdeckung bestehen aus unmagnetischen Messing. Der Rahmen ist allerdings aus Stahl, die angrenzenden Wand aus Beton. Ich wohne im Plattenbau. Die Lichtschalter schalten nicht direkt den Strom für die Deckenlampe, im Stromkasten befinden sich Relais/Schütze die den Strom für die Deckenlampen schalten.

Ich habe schon vermutet, dass die Stahlträger und -Rahmen einer winzigen, durch normale Stromleitungen induzierten Spannung ausgesetzt sind. Wenn man die Tür schließt, bewegt sich die Wand um ca. 1 2 Millimeter. Vielleicht reicht die dadurch hervorgerufene Induzierung von Strom aus, aber die Spannungen müssen, wenn überhaupt, im Milli- oder Mikrovolt Bereich liegen. Obwohl LEDs sehr effizient sind, kann ich mir nicht vorstellen, dass bei einer so geringen Spannung die LEDs überhaupt Licht abgeben.

Der Windzug der Tür kann es auf jeden Fall unmöglich sein, weil wir hier ständig lüften, auch bei Wind und dieses Phänomen dabei nicht auftritt.

Ich würde mich freuen, wenn mir jemand dieses sehr komische und eigentlich vollkommen unwichtige Rätsel lösen könnte😂

Eine LED soll an einer 12 Volt Spannungsquelle angeschlossen werden. Um eine Kennlinien aufzunehmen, sollen Spannung und der Strom der LED gemessen werden. Vervollständige die Schaltskizze

[Bild durch die Moderation entfernt]

Gorn 👋

Ich habe ne Frage, Pin 7 Steuer die Rote LED, der Wiederstand beträgt 220 Ohmen. Zusätzlich habe ich dann eine zweite LED dahinter geschaltet, die auch leuchtet. Diese habe ich somit mit nur 2 Kabeln dahinter abgeschlossen.

Frage: Ist der Stromkreis okey oder ist was zu verbessern? Ich habe keinen zweiten Wiederstand gebaut, weil ich glaube, das der eine Wiederstand reicht und bei beiden LEDs der gleiche, begrenzte Strom ankommt oder?

Danke :)

Hallo ich suche eine Flackerschaltung für meine Krippe bzw. möchte eine Löten. Hat da jemand eine oder kann mir helfen? Ps die Krippe läuft mit Glühbirnchen.

Hallo Leute,

ich habe hier eine Handlampe/Grubenlampe der 1960-Jahre, eine Dominit W207.1 mit 3 aussenliegenden Ladekontakten hinten/oben am Batteriekasten.

Dazu gibt´s das passende Ladegerät mit 3 Metallstreifen als Lade-Kontakte, in dass man die Lampe einstellt. Das ganze wird während und nach der Restauration von 4,8V auf 12V umgestellt, damit habe ich beste Erfahrungen gemacht.

Nun zur Frage: Wie kann ich verhindern, dass nach der Entnahme der Lampe aus dem Ladegerät am aussenliegenden Plus-Ladekontakt der Lampe 12V anliegt? Aus Platzgründen würde ich gerne eine Diode zwische Plus-Pol der Batterie und Plus-Pol vom Ladekontakt löten, um diesen Spannungsfrei zu halten und Kurzschlüsse zu verhindern. Ist das möglich? Und welche Diode kommt in Frage?

Hier seht ihr das gute Stück:

Sage jetzt schon mal "besten Dank" für Ideen und Anregungen!

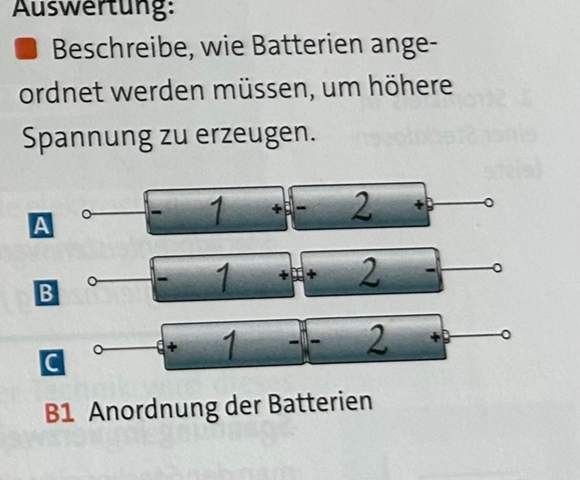

Hallo.

ich habe eine Physikhausaufgabe und irgendwie bin ich Planlos. (Habe auch ein Bild hinzugefügt.)

Bei A weiß ich, dass die Spannung von beiden Batterien 3V sind, wenn eine 1,5V hat. (-+\-+)

Aber haben dann Abbildung B und C, dann eine Spannung von 1,5V?

Danke für eure Hilfe.

Guten Tag

Ich habe in meinen Bus 3 lampen in der Decke und dazu 3 schalter

Eigentlich sollte es so sein das pro schalter eine Lampe geschaltet wird

Nun ist es aber so das wenn ich ein schalter anmache alle lampen angehen

Was kann ich tun ?

Ich habe eine 12v Zuleitung

Die lampen sind led

Hallo, ich habe eigentlich nur noch leichte Probleme beim Schalten, die Verkehrsbeobachtung, richtige Geschwindigkeit und Spurhalten klappt ohne große Probleme.

Nachdem ich wahrscheinlich eh Automatik fahren werde nach der Prüfung möchte ich auf B197 wechseln (auch damit ich Geld spare). Sollte ich eurer Meinung nach erst meinen Fahrlehrer fragen oder einfach direkt zur Fahrschule hingehen? Dauert ja schließlich bis der Führerscheinantrag umgeschrieben wird.

Vielen Dank schon mal für eure Antworten

Hey,

wie ist diese Logik zu erklären? Bei einem Elektroschocker muss man angeblich keine Angst haben, selber in den Stromkreis zu kommen, da der Strom nur zwischen den beiden Kontakten fließt. Wieso heißt es dann aber bei einer Wiederbelebung mit einem Defibrillator, dass die Leute weggehen sollen müssen und keinen Kontakt haben sollen ?

Ich verstehe die Logik dahinter nicht, hoffe hier kann mir wer helfen ?

Danke

Hi, könnt ihr mir erklären wie ich die Ströme i4 und i5 Berechnen kann? (Brauche kein Ergebnis, aber wie man darauf kommt?) Muss ich mit U0 oder mit U2-6 rechnen?

Vielen Dank für eure Hilfe, schreibe morgen eine Arbeit darüber

Moin, ich habe das seit der 8. Klasse nicht verstanden, aber ich möchte die Spannung in einem Stromkreis messen. Ich habe einen Op Amp und möchte die Ausgangsspannung messen. Man soll Spannung ja parallel zum Verbraucher messen, den habe ich aber akutell nicht. Kann ich das Multimeter dann einfach in Reihe schalten? Die Messung soll möglichst genau sein

Wer kann mir dabei helfen?

Es geht um die Aufgabe A4 unten, die Tabelle. Hab echt kein Plan was ich da wie rechnen muss. Physik Klasse 9.

In der Elektrotechnik, am besten mit genormten Werten!

Danke im Vorraus.

Hallo zusammen

Ich habe nur theoretische Frage um den Aufwand erst einmal einzuschätzen:

Im Haus gibt es im Treppenhaus eine Lichtschaltung mit Zeitrelais im Keller. Daran verbunden sind 4 Stromstoßschalter und drei Lampen.

Ist es möglich, die Lampen auf Dauerstrom zu schalten um z.b Bewegungsmelder anzubringen ohne neue Leitungen zu ziehen? Wahrscheinlich ist das noch mit Tausch der Schalter verbunden?

Vielen Dank im Voraus!

Hallo Community, ich habe schwierigkeiten die Ursache für das im Titel thematisierte Problem zu finden.

Was ich bisher checken konnte:

Stromversorgung via Netzteil geht.

Allerdings hat der Trafo ein Kabel welches im nichts endet. Keine Ahnung ob das relevant ist…

Kondensatoren, etc. scheinen intakt zu sein.

Wie man Auf der Rückseite sehen kann sind mehrere braune stellen was vermutlich auf einen Kurzschluss hinweist.

Über tipps würde ich mich sehr freuen. :)

Hallo, ich verstehe leider absolut nicht wie man die Aufgabe lösen kann.
Kann mir jemand erklären was man hier machen muss?

Hi Leute,

ich versuche einen elektronischen Taschenwärmer zu bauen, jedoch muss er natürlich erst einmal gut funktionieren und darf nicht zu heiß werden. Ich verwende die NIMH--Akkus mit 1,2V. Wenn ich den Nichrome-Draht dann an eine Zelle anschließe wird diese viel zu heiß. Wie kann ich die Wärme reduzieren? Einen Widerstand zwischenschalten hat leider auch nichts gebracht, denn da wird der Draht nicht einmal warm. 🥲 Ich wäre froh, wenn Ihr mir helfen könntet.

LG

Liebes Forum!

Ich melde mich mit einem kurzen Anliegen bezüglich meinem Fahrrad. Seit etwa vier Wochen bemerke ich beim Radeln immer mal wieder ein hochfrequentes Rasseln. Nun habe ich endlich den Ort lokalisieren können. Und zwar schlägt die Kette beim Treten in einer gewissen Geschwindigkeit an das Kettenleitblech (siehe rote Markierung auf dem Foto).
Bei normaler und sehr schneller Trittfrequenz läuft die Kette soweit gerade, bei mittlerer Frequenz "schwingt" sie und schlägt an diese Metallbegrenzung.

Die Kette ist neu und von der Länge in Ordnung.

Hat eventuell jemand von euch eine Idee, wie ich den Fehler beheben könnte?

Es handelt sich um ein relativ neues Stadtrad mit einer Shimano XT Schaltgruppe (3x10, RDT8000)

Danke!

Euer Johannes

https://www.youtube.com/watch?v=oSHkMfGmrHU

https://www.youtube.com/watch?v=2GKcICmTjjI

Hallo ich habe eine Frage, wir haben in Physik eine Aufgabe bekommen in der wir die Werte eines Stromkreises berechnen sollen. Kann man den Unteren Stromkreis so vereinfachen wie abgebildet ?

In dieser Schaltung soll ich UL und IL mithilfe des Überlagerungssatzes berechnen, leider helfen mir für diese Methode keine Youtube Videos zum Verständnis. Wie kann ich die gesuchten Werte hier berechnen?

MFG

Habe morgen eine wichtige Wiederholung und wollte fragen ob mir jemand bei der Schaltung helfen kann.
Das richtige Ergebnis ist  20,8

LG und danke im Vorhinein

Bitte kann mir jemand helfen habe morgen einen test und verstehe das hier nicht ganz

LG und danke im voraus

LEUTE BITTE KANN MIR EINER HELFEN

DANKE LG

Hallo, ich habe mal eine ziemlich technische Frage.

Bekanntermaßen fließt der Strom laut Schaltplänen von + zu - .
Physikalisch gesehen fließt der Strom allerdings real von - zu + .

Das würde für meine Logik bedeuten, dass auf einem Schaltplan der Widerstand VOR beispielsweise einer LED sitzen würde. An der Anode.

Physikalisch gesehen würde ich den Widerstand allerdings an die Kathode setzen.

In der Realität ist es aber irgendwie egal, und ein Widerstand regelt den Strom für den gesamten Stromkreis.

Kann man mir eventuell verständlich machen, wieso das so ist? Generell wird in der Praxis ja auch nach Schaltplan gebaut und irgendwie funktioniert einfach alles.
Für mich wäre ebenso unverständlich, wie ein DC DC Wandler bspw 14V auf 12V runterregeln soll, wenn der Strom in der Praxis von - nach + fließt und damit zuerst die Last erreichen müsste, vor allem weil es bei einem Wandler wohl nichtmal egal ist, wo er sitzt.

Ich hoffe hier gibts ein paar schlaue Köpfe, die mir, Laie mit viel Interesse und zu analytisch denkend, das näherbringen können :D

HALLO LEUTE!

ich verstehe diese Aufgabe zu dem Widersatndsnetzwerk überhaupt nicht.

wenn ich rechne, das R1 in Serie zu R2 ist,R12 parallel zu R3,R123 serie zu R4, R1234 parallel ist zu R5 dann kommt bei mir immer 66,4 raus und ich verstehe nicht warum. obwohl das richtige Ergenis 53 ist.

Auch verstehe ich nicht was der Unterschied zwischen R1,R2,R3,R4,R5 ist und R und Rges .

ICH HOFFE JEMAND KANN MIR BITTE HELFEN UND DANKE IM VORAUS

Ich habe hier eine Aufgabe und ich bräuchte dringend Hilfe dabei. Welche Lampe leuchtet? Und wie muss ich den Verlauf des Stroms einzeichnen? Bitte um Hilfe und Danke im Voraus.

Hey Leute,

Ich wollte eine Schaltung erstellen das problem ist ich krieg es nicht hin wie ich es mir vorstelle.

Bedingungen es dürfen nur 3 oder 5 Adrige Leitung genutzt werden.

Komponente:

2 Lampen

2 Wechselschalter

2 Steckdosen

2 Abzweigdosen

Aufgabe:

Die beiden Wechselschalter können die beiden Lampen gleichzeitig ein/aus schalten.

Wie würdet ihr es machen?

LG

Guten Abend,

ich benötige noch ein bisschen Hilfe, um die folgende Aufgabe zu verstehen. Ich freue mich sehr auf eure ausführlichen Antworten. 🙋‍♂️

Welchen Wert hat R, wenn in der abgebildeten Schaltung log_10 (U1/U2) = 1 ist?

• Wo ist hier überhaupt die Spannungsquelle?
• Da lg(U1/U2) = 1 ist, muss U1/U2 = 10 sein, da 10^1 = 10, oder? Somit muss U1 10 mal so groß sein wie U2
• Weiter komme ich leider nicht

Wie viel ohm und watt hat der?

Ist auf der Platine von meiner Spülmaschine durchgebrannt.

Ich muss folgende Aufgabe für mein Studium lösen und komme nicht weiter:

Bestimmen Sie nach dem HELMHOLTZschen Überlagerungssatz den Strom 𝐼𝐼AB in nachstehendem Netzwerk!

𝑈q1 = 𝑈𝑈q2 = 𝑈𝑈q3 = 10 V ,

𝑅𝑅1 = …=𝑅𝑅4 =500 Ω

Hinweis: Es ist zweckmäßig die Methode der Ersatzzweipole zu benutzen! Bestimmen Sie dazu den Ersatzinnenwiderstand 𝑅𝑅i,ers zwischen den Klemmen A – B und für die Fälle der einzelnen Spannungsquellen 𝑈𝑈q𝜈𝜈 die Ersatzleerlaufspannungen 𝑈𝑈l𝜈𝜈! Zur Bestimmung der Teilströme 𝐼𝐼AB𝜈𝜈 berechnen Sie die Ströme durch die kurzgeschlossenen Klemmen A – B!

Danke im Voraus

Hallo ich bräuchte Hilfe bei der Überprüfung eines Schaltplan meiner Dunkel Schaltung. Das Problem ist dass, wenn man sie an Strom anhängt, die LED nur leicht leuchtet aber wenn ich meinen Daumen auf den Ldr lege also dunkel machen, leuchtet die LED noch heller. Diese zwei Punkte 1 und 2 sollen den verstellbaren widerstand zeigen. Das B steht für Basis des Transistors links davon ist der Collector und rechts der Emitter. Ich bedanke mich für ihre Hilfe

MFG Jonas

Mein Kondensator an einem Fernseher ist durch gebrannt. Nun bräuchte ich einen Ersatz, weiß jemand woher ich einen Kondensator 47 pF Toleranz: K Spannungsfestigkeit: 2 kV bekomme?

Hallo , ich schreibe morgen einen Test über Schalltungen, Wahrheitstabelle und KV diagrammen, jedoch versteh ich nicht ganz wie ich diese Wahrheitstabelle (siehe Bild) in ein KV Diagramm umforme und die ganzen Zahlen einfüge. Könnte mir bitte irgendwer kurz aushelfen?

Hallo, ich hab bei folgender Aufgabe ein Problem:

b) beschreiben Sie als Funktion den Innenwiderstand am Punkt A in Abhängigkeit der Potentiometerstellung X

Was ich nicht verstehe ist was mit dem Innenwiderstand am Punkt A gemeint ist.
Ist damit der Innenwiderstand des Potentiometers gemeint oder wie kann ich das verstehen?

Ich hatte folgenden Ansatz:
Der Potentiometer teilt sich auf zwei Widerstände auf (P*x und P[1-x]), da das x unter A eingezeichnet ist, ist der Widerstand unter A = P*x.
Die Spannung U(A) hat also die Widerstände P*x und R und einen Strom I.
Also ist U = (P*x + R) * I, ist P*x +R hier der Innenwiderstand?

Ich verstehe leider nicht, wie ich auf U45 und U5 komme mit dem Spannungsteiler, wie in der Lösung angegeben. Kann jemand vielleicht genauer erklären, was gemacht wurde? Bei der Berechnung von U45 steht in der Lösung, dass man Spannungsteiler anwendet für R3 und die Parallelschaltung, jedoch ist dann in der Berechnung noch U2 mit dabei ???

Hallo,

ich habe einen nrf24l01 pa lna gekauft, und möchte ein modul als sender und den anderen als empfänger benutzen, ich habe probiert etwas über den serial monitor auszulesen, und es bekommt keine verbindung. die module sind mit arduino nanos angesteuert (hab auch uno probiert) und funktionieren ohne und mit antenne nicht, ich habe die pins oft geprüft und hab verschiedene codes ausprobiert. irgendwann habe ich an beide einen 100 uf kondensator gelötet an vcc gnd. Trotzdem kein ergebnis

Hey, ist hier jemand Fit in Elektrotechnik der mir helfen kann? 🥲

Zu dieser Frage gibt es jetzt unterschiedliche Aufgaben aber ich weiß nicht wie ich sie Berechnen soll. Teilaufgabe a) ist dass wir den Strom durch den Menschlichen Körper ausrechnen sollen wenn zwischen Punkt A und Punkt B eine Spannung von 60V anliegt und wir sollen zuerst den Ersatzwiderstand zwischen den beiden Punkten berechnen. Aber wie mache ich das genau. Also wie errechne ich den Ersatzwiderstand - Mit welchen Widerständen- ? Weil wenn man den Ersatz widerstand hat ist es ja einfach nur das Ohmsche gesetzt…

Danke im Vorraus!

Hallo an alle,

ich möchte gerne in einem Zimmer (an einer abgehängten Rigips-Decke) einen unterputz-Deckenlautsprecher anbringen, damit der Soung meiner Anlage besser klingt.

Habe nun mehrere Dieser RCF-Lautsprecher von einem Kollegen günstig bekommen, hänge aber leider an einem Punkt auf.

Wenn ich meinen gezogenen Boxenkabel ganz regulär mithilfe der Klemme (in Bild mit 1 beschriftet) anschließe, höre ich die Musik nur sehr, sehr leise.

Wenn ich die Boxenkabel allerdings direkt an jene Kabel (Im Bild mit 2 Markiert) halte, ist der Sound perfekt und fehlerfrei.

Kann mir hier jemand einen Tipp geben, was ich falsch mache? Könnte ich meinen Boxenkabel einfach mitsamt der anderen beiden aus Markierung 2 hier anlöten?

Vielen Dank und Glg

In dem gegebenen Netzwerk können die beiden Widerstände R2R_2R2​ und R3R_3R3​ synchron in dem Wertebereich 0…50 Ω0 \ldots 50 \, \Omega0…50Ω eingestellt werden. Die Quellenspannung beträgt Uq=30 VU_q = 30 \, \text{V}Uq​=30V.

1. Welchen Wert muss RLR_LRL​ aufweisen, damit er bei der Einstellung R2=R3=30 ΩR_2 = R_3 = 30 \, \OmegaR2​=R3​=30Ω maximale Leistung aufnimmt?
2. Wie groß ist in diesem Fall der Wirkungsgrad (Verhältnis der Leistung an RLR_LRL​ zur gesamten von der Quelle abgegebenen Leistung)?
3. Stellen Sie die Leistung an RLR_LRL​ für den in Teilaufgabe 1 ermittelten Wert in Abhängigkeit von R2=R3R_2 = R_3R2​=R3​ dar.

Ich brauche eine Zeichnung einer Lochrasterplatine von oben oder unten, am besten beides wo eine Dunkelschaltung eingezeichnet ist. Am besten wäre es wenn die Zeichnung auf so einer Vorlage ist.

Lg Jonas

hallo, ich habe immer gedacht der Motorschutzschalter wird auf den Strangstrom eingestellt. Wieso hat man bei der Aufgabe mit 400V statt 230V gerechnet, müsste die Strangspannung nicht 230V sein, da 230V/400V Dreieck/Stern ist?

(Aufgabe c) beachten)

Kann mir jemand behilflich sein und die Rechnung der o. g. Fragestellung aufzeigen?

hallo, ich bräuchte hilfe bei meiner elektrotechnik hausaufgabe. wie würde ich hier am besten I1, I2 und I3 berechnen? Normalerweise hätte ich da mit dem Gesamtstrom gearbeitet, um da auf I1 zu schließen aber der ist nirgends eingezeichnet. Übrigens sind die WIderstandswerte alle gegeben sowie der Wert von der Quellspannung. Sonst hätte ich das ganze so schrittweise gelöst, indem ich einfach die einzelnen Ströme mit der Formel U= R*I berechne, also z.B. für I1, dann auch mit R1 arbeite, oder soll ich da eine andere Herangehensweise verwenden?
