Was für ein Bauteil ist das?
Hallo Leute.

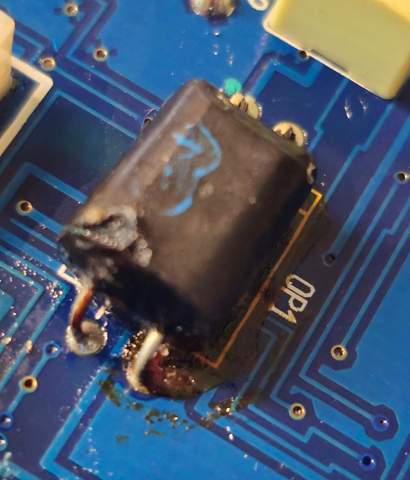

Ich habe ein Lautsprecher, der nicht mehr funktioniert. Habe mir die Platine angeschaut und das Bauteil sieht für mich sehr verdächtig aus.
Könnt Ihr mir bitte sagen was für ein Bauteil das ist?
Vielen Dank im voraus 👋
2 Antworten
OP soll für ein Operationsverstärker stehen
Ein Operationsverstärker ist eine aktive Komponente mit sehr hoher Verstärkung, dank derer verschiedene Eingangssignale bearbeitet werden können. Dadurch ergibt sich eine Vielzahl von Anwendungsmöglichkeiten, von der Telekommunikations- bis zur Sensortechnik
Gerade nochmal mehr damit beschäftigt und recherchiert OP steht doch nicht für Operationsverstärker das wäre OPA oder OPamp sondern es steht für Optokoppler bzw. Opto Isolator und dies sieht mir eher nach dem Bauteil aus
Also mit einem Multimeter könnte man es überprüfen denke ich mir mal bin leider bei dem Thema noch neu.
https://www.pollin.de/search?search=optokoppler oder aliexpress oder andere Seiten könnte man Komponenten kaufen
Herzlichen Dank das du dir die Zeit genommen hast 🙏 würde es evtl. helfen wenn ich den Hersteller und Modell der Lautsprecher schreiben würde? Wenn ja, handelt es sich um ein Behringer Truth b2031 Lautsprecher. Auf der Platine steht:
PCB117120REVI.
Musst du mal versuchen eventuell haben die Informationen zu dem Bauteil

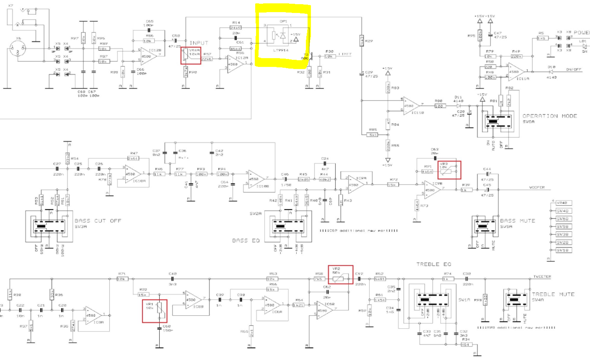

Das ist die Schaltung. Also ein LDR Optkoppler. Es ist aber ein komplett veraltetes Teil.
https://datasheet4u.com/datasheet/ETC/LT9914-541943
Ersatz könnte sowas sein:
https://media.tubetown.net/info/datenblaetter/silicon/datasheet-vtl-opto.pdf
Ob's das wirklich ist, warum's nicht funktioniert ist wieder was anderes...es kann gut sein, dass auch was anderes kaputt ist und dies nur eine Folge ist.
Ich persönlich würde in sowas keine Zeit reinstecken...

OP soll für ein Operationsverstärker stehen
https://de.rs-online.com/web/content/discovery-portal/produktratgeber/operationsverstaerker-leitfaden
Vielen Dank 👍
Kannst du mir evtl. sagen woher ich den selben OP Verstärker kaufen kann. Oder wie ich das Bauteil prüfen kann, ob es defekt ist oder nicht?
