Umzeichne von Sternschaltung in Dreieckschaltung?

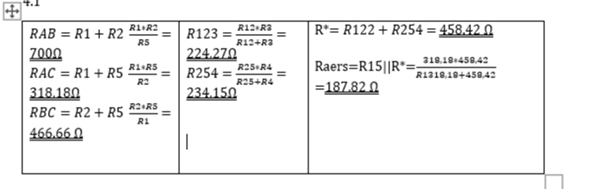

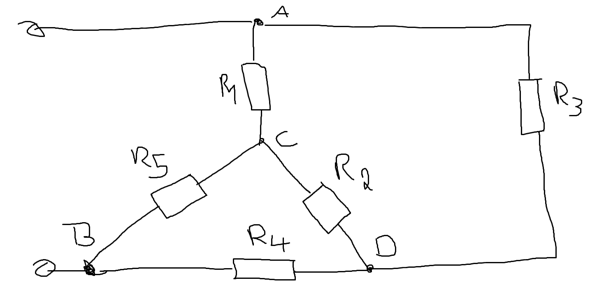

Hallo Leute, ich habe ein Problem ich weiß nicht, wie ich diese Schaltung in eine Dreiecksschaltung umzeichnen kann ich hab nur noch Formeln gegeben, die ich im zweiten Bild zeige. Im ersten Bild die Dreieckschaltung. Ich wurde mich sehr über Hilfe Freuen. Danke im voraus.

Answer 1

[AMG38]

Du hast eine Dreiecksschaltung zwischen B, C und D.

Den Widerstand R1 zwischen A und C sowie R3 zwischen A und D kannst du dir zunächst wegdenken.

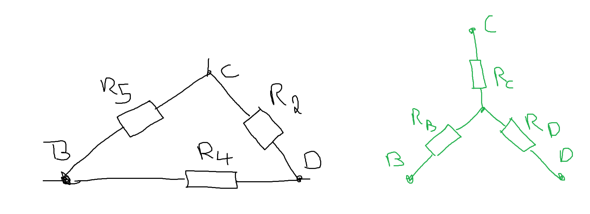

Du willst vom linken schwarzen ins rechte grüne.

$R_B=\frac{R_5\cdot R_4}{R_5+R_4+R_2}$

$R_c=\frac{R_5\cdot R_2}{R_5+R_4+R_2}$

$R_D=\frac{R_4\cdot R_2}{R_5+R_4+R_2}$

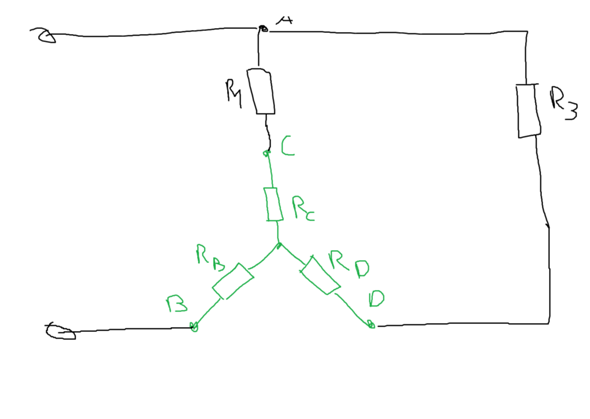

Nun hängst du das Grüne an die ursprüngliche Schaltung, indem du das ursprüngliche Dreieck damit ersetzts:

Wie du siehst, bildet R1 mit RC nun eine Reihenschaltung. Dito für R3 mit R_D.
Ihre Ersatzwiderstände wiederum sind parallel zueinander und dessen Ersatzwiderstand dann in Reihe zu R_B.

R_AB = [ (R1 + R_C) || (R3 + R_D) ] + R_B

Comments

[Fine05256]

Vielen Dank 😊
