Elektrotechnik schaltnetzteil, ist das gut?

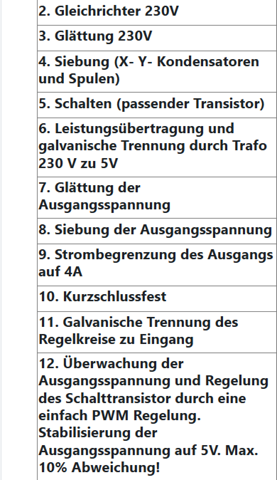

Hi, ich möchte ein Schaltnetzteil bauen mit einfachen Bauteilen(siehe Tabelle unten). Bis jetzt habe ich ein Schaltnetzteil in einer simulation(Falstad) und es funktioniert nicht, wie gewollt. Könnt ihr mir weiterhelfen und ggf. Ein Schaltplan erstellen?
3 Antworten
Erstmal was macht der Transistor am Gate für den FET.
Das ist ein NPN Transistor der hat eine Diode von der Basis zum Collector und schließt dir das CLK kurz.
Damit der Fet schnell ist brauchst du eine Push Pull Stufe.
Für den Snubber reicht ein Kondensator und der ist eher eine IGBT Sache als eine FET Sache.
Der Transistor kann so schon mal nicht funktionieren.
Weiters ist mir nicht klar, was der Vollweggleichrichter am Ausgang macht.
🤔🤔
Normalerweise hast du da eine Diode:
Was mir sofort auffällt ist, dass du einen PNP-Transistor hast, bei welchem der Kollektor an ground geschaltet ist.
Kann man den FET nicht einfach mit einem BPT austauschen?
