Transistor als Verstärker?

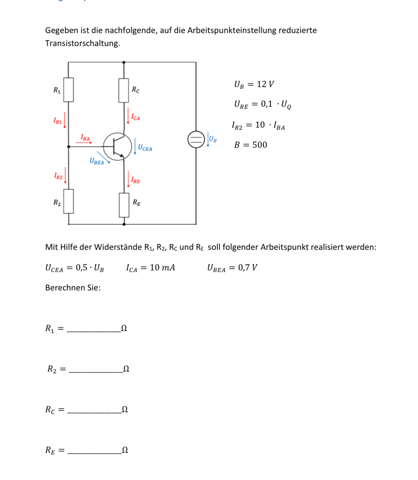

Hallo zusammen, könnte mir jemand bei dieser Aufgabe weiterhelfen?

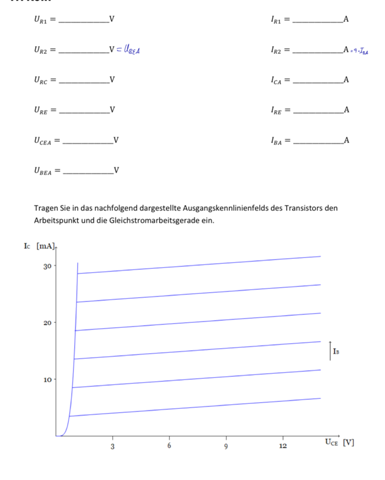

habe versucht die Aufgabe zu lösen, allerdings bin ich mir bei meine Lösungen unsicher:

UR1= 10.1V ; R1= 50.5Kohm ; IR1= 0.2mA

UR2= 1.9V ; R2= 9.5kohm; IR2= 0.2mA

URC= 4.8 V; RC= 0.48kOhm; ICA= 10mA

IBA= 20mA

IRE= IE= 10.02mA

URE=1.2V ; RE= 0.12kohm

Answer 1

[MichaelH77]

IR1 und IR2 sind nicht gleich

es gilt: I_R1=I_BA+I_R2 = I_BA+10I_BA=11I_BA
I_R2=10I_BA

I_BA=I_CA/B = 10mA/500=0,02mA=20µA (nicht mA)

I_RE=10,02mA ist richtig

Answer 2

[Halswirbelstrom]

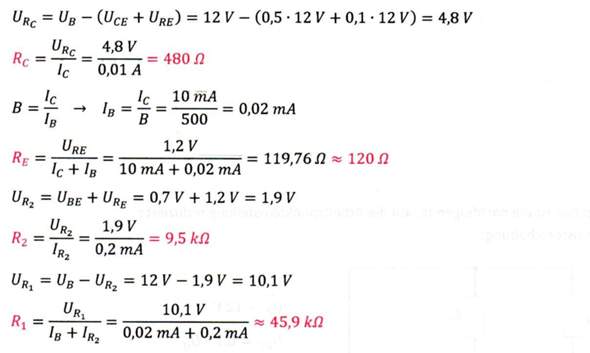

Lösungsvorschlag

LG H.

Answer 3

[AMG38]

Du brauchst (mit Uc ist U_RC gemeint)

$R_C=\frac{U_C}{I_{CA}};\ \ \ R_E=\frac{U_E}{I_{RE}}$

$R_1=\frac{U_1}{I_{R1}};\ \ \ R_2=\frac{U_2}{I_{R2}}$

Schaut man sich die Ströme an, ergibt sich:

$I_{BA}=\frac{I_{CA}}{B}=\frac{10\ mA}{500}=0,02\ mA$

$I_{RE}=I_{CA}+I_B=10,02\ mA$

Schaut man sich die Spannungen an, ergibt sich:

$U_{RC}+U_{CEA}+U_{RE}=12\ V$

$U_{R1}+U_{R2}=12\ V$

$U_{BEA}+U_{RE}=U_{R2}$

Jetzt musst du die Gleichungen nur noch füllen und nutzen.

Comments

[Lutz28213]

1. Gleichung: Da muss U_RC stehen.

[AMG38]

@Lutz28213

Ja, stimmt

Answer 4

[Lutz28213]

Mit Ic=10mA und B=500 weißt Du auch wie groß der (etwas größere) Strom Ie ist: Ie=Ic+(Ic/500) ..
Da an Re 0,1Ub=1,2V abfallen, kennt man auch Re (Ohmsches Gesetz).
Gleiches gilt für Rc (man kenn den Strom) und weiß, dass die Spannung darüber die Differenz ist Ub-Ue-Uce.

Man kennt die Spannung an der Basis Uba=Ue+Ube und auch den Strom der durch R2 fließen soll. Also wieder nur Ohmsches Gesetz.
Das gilt auch für R1.

Comments

[MichaelH77]

was ist Uq? die Betriebsspannung UB?

[Lutz28213]

@MichaelH77

Ja - hab ich falsch abgelesen.

[MichaelH77]

@Lutz28213

in der Aufgabe steht URE=0.1UQ da hab ich mich gefragt, was UQ ist, hab schon gedacht, dass das UB sein müsste
