Wo schließe ich welches Kabel an, um diesen Motor mit Arduino Nano und entsprechend ARDUINO IDE zu programmieren?

Kann mir jemand helfen? Ich habe erstmal R345 berechnet und das sind 30. Und dann r1 und r2 mit der Formel r1×r2 / r1+r2 und das selbe auch für r6 und r7. Und am Ende alle addiert. Geht das oder muss man das anders machen?

Hallo zusammen,

also ich habe kaum Ahnung von Elektrotechnik und es geht lediglich um ein Bastelprojekt.

Folgender Sachverhalt:

In einer ganz primitiven Schaltung habe ich auf meinem Steckbrett an eine 9Volt Batterie parallel je zwei blaue LEDs in Reihe verbaut. Also abgehend von der 9V Leitung

Strang 1: Widerstand - LED1 - LED2 und parallel dazu

Strang 2: Widerstand - LED3 - LED4

und beide Stränge gehen dann wieder zusammen an den Minuspol.

Jede LED hat laut Datenblatt eine

Vorwärtsspannung von 3 Volt und einen

Betriebsstrom von 30mA.

Um den jeweiligen Widerstand auszurechnen habe ich also je Strang gerechnet:

R= [U(ges) - U(Led1) - U(Led2)] : I

R = (9V- 3V - 3V ): 0,03A

R = 100 Ohm

Da mir das aber zu hell ist, bin ich auf 220 Ohm gegangen.

Meine Widerstände haben eine Belastbarkeit (= Verlustleistung?) von 0,25 Watt.

Daher nun meine Rechnung, ob ich da auch sicher drunter liege:

P= I² x R

P= 0,03²A x 220 Ohm

P= 0,198 Watt

Ergo: 0,198 Watt sind kleiner als 0,25Watt Belastbarkeit, also alles gut.

Jetzt komme ich zur Frage:

Wenn ich nun statt der 220 Ohm lieber 470 oder 680 Ohm verwenden wollte, um noch dunkler zu werden, dann komme ich mit der Rechnung

bei 470 Ohm auf 0,432 Watt und

bei 680 Ohm auf 0,612 Watt

was ja beides Werte sind, die irgendwann zum thermischen Tod des Widerstands führen würden.

Sehe ich das also richtig, dass die größeren Widerstände in diesem Falle tatsächlich nicht für diese Schaltung funktionieren?!

Oder habe ich da einen Fehler gemacht?

Bitte seid gnädig, ich wollte da nur kurz was zusammen basteln und mir die Wissenschaft nicht komplett aneignen, wenns irgendwie geht :-D

Und bitte, es geht wirklich nur um die Logikfrage und nicht darum, wie ich die Schaltung insgesamt vermeintlich "besser" aufbauen sollte oder so...also es geht echt rein um die genannte Frage bitte!

Hallo zusammen.

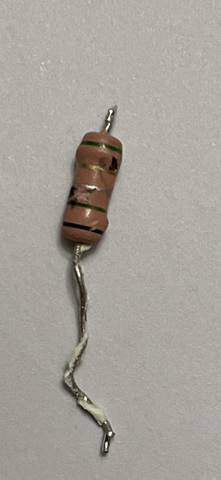

Kann mir evtl. einer sagen was für ein Bauteil das ist und wo man das kaufen kann?

Oder welche Werte das Teil hat?

Vielen Dank im voraus 👋

Hallo zusammen.

Kann mir evtl. einer sagen was für ein Bauteil das ist und wo man das kaufen kann?

Vielen Dank im voraus 👋

Gibt es einen Elektriker hier der Messerfahrung hat, der ungefähr sagen kann welche Spannung dass man am Vorschaltgerät hat und an der Leuchtstofflampe und welcher Strom ungefähr fliesst, dass man auf eine Verlustleistung von 10 bis 15W am Vorschaltgerät kommt.

Habe in Büchern gelesen, dass bei einer 58W Leuchtstofflampe mit KVG man ca. 13W Verluste am Vorschaltgerät hat also 71W Stromaufnahme benötigt werden.

Bei Osram nachgefragt wurde gesagt 670mA Strom und eff. Spannung an der Leuchtstofflampe 110V. Aber dann müsste ja am Vorschaltgerät 120V sein.

Ganz dumme Frage: Wenn man an der Leuchtstofflampe misst, misst man dann auch das Vorschaltgerät mit? P = U x I = 110V x 0,67A = 73,7W

Das ist jetzt zwar etwas mehr als die 13W + 58W = 71W.

Würde aber in die richtige Richtung gehen. Aber dass am Vorschaltgerät 120V anliegen, das wären dann ja 80,4W und genau hier liegt der Fehler und ich komme nicht drauf. Hätte ich eine alte Leuchte würde ich das selber durchmessen. Ich verzweifle noch. Ich möchte nur wissen wie man auf die Werte kommt.

Und wieviel Strom, bzw Watt fällt da ungefähr ab? D.h. wenn ich den Starter überbrücke und ersetze die Leuchte mit LED hätte ich diese Verluste nicht mehr.

Beim Vorschaltgerät hat man ungefähr 10 W Verlust und wie viel Watt sind es beim Starter?

Sport,Muskelaufbau und Fitness.Wie bekommt man starke,harte Bauchmuskeln aus "Stahl"bzw.ein Sixpack ? Training,Übungen? Ich meine nicht nur ein Sixpack durch Diät sondern gestählte,wiederstandsfähige Bauchmuskeln die auch einen Schlag oder Tritt wegstecken können.

Hat jemand ein Datenblatt oder schon Strom und Spannung gemessen.

Oder was würdet ihr schätzen? Trafo hat ja auch Verlust.

Hat jemand Erfahrung wo es mehr Abweichung gibt und in welcher Größenordnung liegen die ungefähr?

Mir geht es um eine genaue Berechnung, wollte den Stromverbrauch von T8 und LED-Röhre die in etwa die gleiche Helligkeit erzeugt, und berechnen.

Habe jetzt auf einem Typenschild einer T8 gelesen: eff. Nennspannung 110V und Strom 670mA ergibt 73,7 Watt.

Hat jemand eine 20 oder 22 Watt LED Röhre und was steht da drauf bzw. hat jemand schon einmal die Spannung und den Strom gemessen. Würde mich interessieren wie groß hier die Verluste sind bzw wie viel Watt aus der Steckdose tatsächlich kommt.

Habe im Datenblatt gesehen, dass die eine eff. Nennspannung von 110V haben und einen Strom von 670mA.

Aber das kann nicht sein. Wenn ich das berechne, komme ich auf eine Leistung von 73,7 Watt. Oder ist das so gemeint, dass ich im Prinzip eine Leistung von 73,7 Watt benötige. Alles andere ist Verlust. Der Leuchtstrom hätte dann 58 W und da fällt wieder Wärme ab und dann kommt noch vielleicht 53 W an?

Wenn es so ist, darf man ja eigentlich nicht mit 58W den verbrauch berechnen. D.heisst wenn die 5Stunden am Tag eingeschaltet ist x 5h x 0,29€ = 84Cent sondern mit 73,7 Watt also 1,06€.

Also was ich meine ist folgendes: Nehmen wir jetzt als Beispiel ein Kupferdraht und setzen den in einen geschlossenen Stromkreis: Es ist ja jetzt nicht so, dass die Elektronen brav alle in die gleiche richtung fliesen. Sie fliesen in der Summe schon in eine Richtung, aber würde man ein Elektron nachverfolgen, würde es halt mehr eine art Zickzack bewegung machen. Aber woran liegt das?

Eine Vermutung von mir wären:

• Verunreinigungen im Material
• Unterbrechungen im Kristallmuster des Materials
• Wirbelströme die entstehen.

Aber da gibt es sicherlich bessere Erklärungen.

Ich habe nirgendwo herausfinden können, wie viele Lipos in Reihe geschalten werden dürfen. Ein Lipo hat eine Nennspannung von 3,7 Volt, aber im aufgeladenen Zustand ca. 4,1 Volt. Wenn man jedoch eine hohe Last an einen Akku dranhängt, sinkt die Spannung. Ich möchte ungefähr die Netzspannung von ca. 220 bis 240V erreichen. Dafür müsste ich ca. 60 Zellen in Reihe schalten. Ist die Spannung ein Problem für die Akkus? Noch etwas: Ich möchte 150C Akkus benutzen mit je 2000mAh mit der Maximallast von 300A. Wirkt sich der Strom auch auf die Maximalspannung aus?

Mit welchen Geräten kann man das wo messen und wieviel Watt fallen ungefähr an Verluste, bzw Wärme ab?

Oder ist da kein Unterschied wenn ich das Voltmeter hinter die Drossel setze so wie im Plan oder direkt an die Leuchte messe. Wobei ich das auch nicht weiß wie man das zeichnet wenn man Spannung an der Leuchte misst?

Die Leuchtstoffröhre ist nicht richtig gezeichnet, wiß aber nicht wie man das besser zeichnen kann, weil es ja 2 Leitungen sind abr wie zeichnet man die wieder zurück?

Wo müsste ich die Messpunkte einzeichnen, habe einmal einen Plan mit Starter gemacht mit Konventionellem Vorschaltgerät (KVG) und einmal einen Plan ohne Starter also mit EVG (Elektronischem Vorschaltgerät)?

Wie und wo muss ich die Messpunkte einzeichnen? Und wenn man an der Leuchtstofflampe 58W hat, was könnte am Vorschaltgerät und am Starter ein möglicher Messwert sein also wieviel Watt könnte man hier messen.

Und wenn man nur ein Vorschaltgerät hat ohne Starter wie viel Watt würde man am Vorschaltgerät messen. Und welche Messgeräte setzt man jeweils ein?

Also es geht um einen Betrieb in einer Produktionshalle sind 80 Leuchtsofflampen und 2 Räume haben jeweils 10 Leuchtstofflampen.

Wie stark würde die Messung abweichen an der Leuchtstoffröhre wenn 58W drauf steht, ungefähr, wer hat praktische Messerfahrung?

Wie könnte man dann die Messungen durchführen? Muss ich alle 100 Leuchtstofflampen messen oder würden 10 Stück aus einem Raum reichen und den Mittelwert nehmen und dann hochrechnen.

Was wird gemessen und wo wird gemessen und wie erfolgt die Funktionsprüfung?

Hallo

Ich habe einen Subwoofer und möchte ihn dichter an die Wand bekommen, deswegen möchte ich mir gerne einen gewinkeltes C13 Kabel kaufen. Das Standardkabel hat einen Querschnitt von 1,5mm². Ich finde leider nur gewinkelte mit Querschnitt 1,00mm². Der Subwoofer hat 1500 Watt. Wäre es mit dem Querschnitt 1,00mm² irgendwie schädlich für das Gerät oder besteht dann eine Gefahr für Kabelbrand?

Und wird die 230V Wechselspannung am Vorschaltgerät bei einer 58 Watt Leuchtstoffröhre nochmals rduziert bzw in Gleichspannung umgewandelt und wie hoch ist dann die Spannung und Strom. Finde kein Schaltbild.

Also ich bin 72 Jahre alt und versuche noch einmal eine Prüfung zu machen.

Abe Physik bei mir schon lange her.

Vieleich kkann mir jemand helfen. Danke.

Hey ich lernen momentan für die Klausur und habe diese Aufgabe im Internet gefunden, jedoch konnte ich es nach 30 min immernoch nicht lösen trotz schauen von Videos usw. Bei der Schaltung ist R4 unbekannt und ich soll den Strom im linken Zweig berechnen. Und die zweite Frage ist wie groß der Widerstand R4 sein muss, damit kein Strom zwischen den Punkten A und B fließt(also I Brücke=0). Die dritte Frage lautet wie groß dann der Strom im rechten Zweig wäre. Ich bin dankbar für jeden, der mir helfen kann:)

U=12V

R1=500ohm

R2= 1.5k Ohm

R3=2k Ohm

R4= unbekannt

Was kann man wo messen, mit welchem Messgerät?

Hey, ich habe gerade angefangen ein Buch zum ESP32 zu lesen. Darin wird dieses Bild als Beispiel für einen Spannungsteiler abgebildet. Die zwei Widerstände (mit Sensor) sind doch hier parallel und nicht in Reihe! oder bin ich jetzt komplett verwirrt. Danke

Wie sieht hier das Flussdiagramm aus. Von wo nach wo fliesst der Stom und wo halte ich mein Messgerät rein für die Messung und wo halte ich das Messgerät rein für die Leuchtstärkemessung, müsst Lux sein. Wo wird gemessen und welche Messgeräte verwendet man.

Eine Magnetspule hat einen Widerstand von 120mOhm und soll kurzzeitig einen Strom von 80 A führen. Der Anschluß erfolgt über zwei 12 m. lange Kupferleiter ? Von 4 mm Querschnitt. Welche Spannung muß der Spannungs-erzeuger haben?

Heute kam unser Physiklehrer mit dieser Weißheit: "Ohne die Reibungskraft würde ein angestoßenes Spielzeugauto für immer fahren, bis es irgendwo anstößt." Ich denk mir, noch halb schlafend: "warum funktioniert es dann nicht in der Luft?" okay, logisch, wegen dem Luftwiederstand. Aber dann kam mir diese Idee, die nicht mal unser schlauer Lehrer beantworten konnte: Was wäre, wenn man einen Bumerang im Weltall schießen würde? Er hätte (da er fliegt) keine Reibungskraft, aber würde er (mangels Luft) unendlich fliegen?

Ist vielleicht eine mega dumme Frage, aber Kinder lernen durch fragen. Also danke an alle, die hier Lehrer spielen 😉

Hallo! Ich raff es nicht und streite gerade mit ChatGPT, das mir das nicht wirklich vermitteln kann.

Warum leuchtet hier die LED nicht, wenn der Transistor sperrt?

Meiner Meinung nach gibt es doch einen möglichen geschlossenen Kreis von +5V über den angrenzenden Widerstand, durch die LED selbst, dann runter zu GND.

Der Transistor sieht für mich irgendwie parallel geschaltet aus. Wo ist mein Denkfehler ?

Zu diesem Schaltplan wurde mir gesagt, dass Uc niemals = der Spannung der Spannungsquelle sein kann, da Uc eine Teilspannung ist

In diesem YouTube Video wird aber erwähnt, dass wenn der Kondensator vollständig aufgeladen ist, dass dessen Spannung Uc = U0 der Spannungsquelle ist.

Warum erreicht denn im oberen Bild Uc beim Aufladen nicht die Spannung der Spannungsquelle? Was ist der wesentliche Unterschied

Verstehe ich überhaupt nicht, für Uc dachte ich zB dass ich die beiden R in Reihe addiere (2R) und dann den gesamtwiderstand zu dem einen R in Parallelschaltung berechne und dann den Gesamtwiderstand mit I0 berechne, da die Spannung beim voll geladenen Kondensator ja genau so hoch ist, wie bei der Spannungsquelle. Da bekomme ich aber 2/3*I0 raus.

Was hat es zu bedeuten keine Motivation zu haben irgendetwas zu tun, weil man das Gefühl hat, das Spiel ist Getürkt?

Weil man das Gefühl hat, dass Arbeit sich nicht mehr Lohnt, dass wir eh nur Ausgebeutet werden, benutzt werden von den Eliten.

Ich habe mich also entschieden passiv Widerstand zu leisten, und nicht mehr an der Gesellschaft teilzuhaben.

Ist das wirklich so schlimm?

Wieso sollte ich für wenig Geld mein restliches Leben buckeln gehen, und dann die Hälfte als Steuern abgeben müssen?

Ich sage dass, System muss crashen.

Die Maschenregel gilt doch nur in einem geschlossenen Stromkreis

Und wie geht man beim Aufstellen der Maschenregel generell vor, wenn man als Spannungsquelle nur einen aufgeladenen Kondensator hat? Normalerweise orientiere ich mich an der technischen Stromrichtung von + zu - Pol, aber die stehen am Kondensator ja nicht dran. Für welche Richtung entscheidet man sich dann?

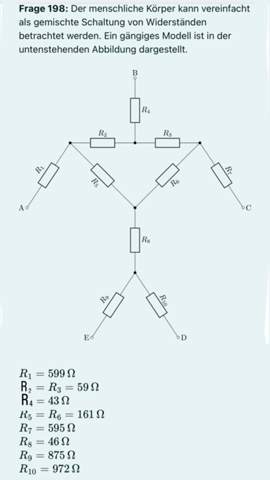

Wenn zum Beispiel ein Körperschluss durch den Menschlichen Körper geschieht, wieso fliesst ein hochfrequentes Strom nicht durch den Körper, sondern auf dem Körper bzw. über die Haut?

Wieso gelangt der Strom, aufgrund der hohen Frequenz nicht tief in den Körper, was hindert ihn daran durch den Körper zu fliessen und wie kann ich es mir vorstellen?

Das Netzteil, soll in meinem Fall ein Potentiometer darstellen, das an einem Ausgangspunkt 20 Volt und an dem anderen 10 Volt bereitstellt, beide werden auf einen Strompfad gebracht, was passiert in diesem Fall, sowie mit der Spannung selbst.

Für den Aufbau einer elektrischen Sicherung wird ein Widerstand von 0.3 Ohm benötigt. Es soll mit einem Kupferleiter von 0.008 Quadratmillimeter Querschnittsfläche hergestellt werden. Berechne die Länge des Leiters.

Könnte mir hier jmd weiterhelfen ?

Ich habe folgende Aufgabenstellung:

1) Es ist ein Messgerät zur Strom- und Spannungsmessung gegeben. Dieses kann in einem Messbereich bis 5 mV und 20 mA messen. Sie wollen nun jedoch eine Messung durchführen, bei der Sie Messwerte bis zu 50 mV und 120 mA erwarten.

a) Berechnen Sie den Innenwiderstand des Messgeräts.
b) Wie müsste Ihre Schaltung zur Messung entsprechend aufgebaut werden?
c) Dimensionieren Sie die benötigten Widerstände.

a) ist über U=R*I -> R=U/I=250mV

Ab b) komme ich absolut nicht weiter. Danke für jede Hilfe im voraus

Hallo,

kann mir jemand helfen, hier den Gesamtwiderstand zu berechnen?

Hallo Zusammen

Kann mir jemand bei dieser Aufgabe helfen? ich sollte es zeichnerisch machen sowohl auch rechnerisch ;)

Vielen Dank schon im Voraus.

Hallo zusammen,

kann jemand mal drübert schauen habe ein Ersatzschaltbild gezeichnet das eigentlich richtig ist und nach diesem liegt R5 in Reihe mit Rp und R4 ist Parallel zu dem ganzen aber laut Schaltungsaufbau ist es genau anders herum das R4 in Reihe mit der Parallel liegt verstehe nicht was ich beim Ersatzschaltbild falsch gezeichnet habe.

Wie kann ich mit diesen Angaben den

• Blindwiderstand einer Spule berechnen?
• die Induktivität einer Spule berechnen?
• die synchrone Drehzahl des Motors
• die synchrone Drehzahl wissen?
• die Anzahl der Polpaare berechnen?
• den Schlupf berechnen?
• das Drehmoment bei Nennlast berechnen?

Ich bin dankbar für jede Antwort.

Ist der Pfeil an der Spannungsquelle am Schaltkreis, der von + zu - zeigt die Spannungsrichtung?

Ich habe mir aus der Vorlesung rausgeschrieben: Für eine positive Spannungsquelle ist die Spannungsrichtung von Minus zum Pluspol

Ist das dann nicht falsch eingezeichnet?

Und stimmt meine Zeichnung mit der Spannungsrichtung?

(Habe nur das rote eingezeichnet, plus und Minuspol waren gegeben und die Spannung der Spannungsquelle auch. Stimmt die in rot eingezeichnete Spannungsrichtung?

Hier wurde eine Stromquelle in eine Spannungsquelle umgewandelt: Stromquelle + Widerstand in Parallelschaltung => Spannungsquelle + Widerstand in Reihenschaltung

Meine Frage: Warum ändert sich die Spannungsrichtung im unteren Bild?

Und wahrscheinlich gibt es die Umkehrung des Richtungspfeils auch im umgekehrten Fall, also ich wandele um: Spannungsquelle und Widerstand in Reihenschaltung => Stromquelle und Widerstand in Parallelschaltung (Strompfeil wird in die entgegengesetzte Richtung gezeichnet wie die vorherige Spannungsrichtung)

Mein Anycubic Mega S macht (mal wieder) Probleme.

Der letzte Druck hat noch einwandfrei funktioniert, jetzt zeigt mir aber plötzlich das Display eine Hotend-Temperatur von -14° an. Hab bereits in einem anderen Forum jemanden mit einem ähnlichen Problem gesehen (nur war bei ihm die Druckbetttemperatur -14°). Diese -14° erscheinen wohl immer, wenn kein Thermistor angeschlossen ist (oder z.B. ein Kabelbruch oder Ähnliches vorliegt)

Was ich bereits probiert habe:

- Thermistor durchgemessen: Bis hin zum Mainboard immer um die 125k Ohm bei Raumtemperatur (so wie es sein soll)

- Firmware neu installiert (neueste Version von Knutwurst)

Oben links sieht man die -14° des Hotends. Rechts oben ist die Temperatur des Druckbetts.

Meines Wissens nach sind die beiden Kontakte in dem roten Kreis auf der grünen Platine (unter dem blauen&grünen Kabel) die Kontakte für den Hotend Thermistor. Dort kommen auch die ~125k Ohm an. Das blaue und grüne Kabel darüber müsste für den Thermistor des Druckbetts sein.

Wenn bis zu diesem Punkt kein Problem vorliegt, was ist es dann? Am Thermistor selbst liegt es offensichtlich nicht und die Verbindung ist auch da, aber irgendwie zeigt er trotzdem an, dass eben kein Thermistor angeschlossen ist.

Bin dankbar für jede Hilfe! 🙏

Gilt das nur in der Parallelschaltung oder nur in der Reihenschaltung oder in beiden?

Weil eigentlich dachte ich, dass ist so die Grundlegende Regel, aber jetzt macht es irgendwie kein sinn mehr. Denn ich hab hier ao ne Aufgabe mit einer Reihen- und eine Parallelschaltung mit je 3 Widerständen (unterschiedliche werte). Wenn ich dass jetzt anwende liegen in der Reihenschaltung ja drei verschiedene I an, je nach widerstand, aber eigentlich müsste I ja überall gleich sein...

stimmt dass so?

Hallo, ich hab folgende Schaltung bei der ich eine Knotenspannungsanalyse machen muss:

Ich bin mir nicht sicher, aber streichen sich nicht innerhalb einer idealen Schaltung alle Widerstände die parallel zu einer Spannungsquelle und alle die in Reihe zu einer Stromquelle geschalten sind raus?

In der Lösung haben sich die Widerstände nicht rausgestrichen, aber wieso nicht?

Hallo zusammen

Mich würde interessieren wie die Übertragungsfunktion in einem ANC aussieht und welche Bereiche abgedeckt sind. Gibt es da eine bestimmte Funktion, die das System am besten beschreibt?

Kann mir jemand erklären wie ich nun die 3 Werte berechnen kann ich weiß nicht genau wie ich überhaupt den widerstand bestimmen kann. Mit welchen der widerstände muss ich den Kehrwert bilden ?

Hallo,

ich lerne gerade für meine Physikklausur und komme bei dieser Schaltung nicht weiter. Mein Ansatz wäre:

R6 ist parallel zu R8

R4 und R5 sind parallel zu R7 und R9

R2 und R3 sind Parallel zu R1

Ist das richtig? Und wie komme ich dann auf den Gesamtwiderstand?

Vielen Dank schonmal im Vorraus für die Hilfe :)

Hallo!

Ich mache gerade eine Lehre im Bereich Elektrik und wir haben in der Berufsschule diese Schaltung ohne eine richtige Erklärung zur Auflösung hingelegt bekommen.

Mir sind die normalen Regeln einer Reihen- oder Parallelschaltung bekannt und ich kann diese eigentlich berechnen.

Bei diesem Bespiel bin ich mir jedoch extrem unsicher, vielleicht hat ja jemand von euch einen Idee wie ich die einzelnen Werte herausbekommen kann (:

Mir ist bewusst das (R1 + R2||R3 + R4) || R5 ist! Konkret geht es mir eher um die Teilströme und Teilspannungen…

Schon mal vielen Dank!

Hi zusammen,

ich habe ein altes Haus gekauft und eine neue Heizung bekommen. Die Heizungsfirma meinte ich soll auch noch das Erdband welches auf die POT Schiene geht messen lassen.

Nun habe ich mir ein Messgerät ausgeliehen (Fluke 1664FC) zwei Erdspieße und 3 ca. 20 oder 25m lange Leitungen um eine 3 Leiter Messung durchzuführen. (Rpe)

Die Messung war erfolgreich, jedoch würde mich interessieren was darf ich maximal für einen Widerstand haben?

Und in welcher Vorschrift finde ich dies ?

Also das da oben ist Schaltung. Wie geht man da ran?
Ich hätte gedacht, man geht mit dem Spannungsteiler ran. Also U1 = U4 * 10kOhm/Rges.
Und Rges ist dann alles summiert + R. also kann man das auflösen nach R. Von da aus habe ich 110Ohm = R raus. Und dann mit dem Spannugnsteiler Um U3 rauszukriegen. Ist das der richtige Ansatz?

Ich verstehe absolut nicht wie ich auf die fehlenden Stromstärken I1, I2, I3 und I römisch 3 kommen soll.

Kann mir da jemand weiterhelfen?

Hallo, ich habe meine AEG L71470FL Waschmaschine ausgebaut, da diese nicht mehr anging. Nun habe ich auf der Platine einen defekten Widerstand gefunden. Leider ist der Farbcode nicht ganz vorhanden. Weiß jemand welcher Widerstand dort benötigt wird?

[Bilder entfernt]

Hallo zusammen, komme leider nicht weiter möchte I2/I1 bestimmen heißt im Grunde ich habe doch I2/I1 = RErsatz/R2 = RErsatz = die Parallelschaltung also 3R//3R und R2 wäre die Reihenschaltung zusammengefasst also 3R aber laut Lösung ist das falsch was ja auch sinn macht da das Verhältniss ja 1/2 ist aber wie kommt man darauf also rechnerisch :CCC

Kann mir jemand erklären wie man bei diesem Bild den gesamten Widerstand berechnet? Es soll 24,208 Ohmen rauskommen. (Aufgabe d)

Gibt es eine Grenze wo man sagt, erst bei der Einheit XY (Zum Beispiel Nano Ampere) fliesst erst wirklich Strom?

Weil wenn man in den Ohmschen Formel eine Spannung von 50 Volt und ein hohen Widerstand von 9 MIllionen setzt, kommt eine extrem kleine Zahl an Stromstärke raus, ob man dann davon ausgehen kann das dort wirklich auch die Menge Strom fliesst?

Unser IT-Boy will unseren Batteriespeicher von 16 seriellen LiFePO4 Zellen auf 20 aufstocken, weil er meint, dass die neuen DC-DC-Converter das gut mitmachen...

Unser DC-Netz in der Firma ist bereits auf 50V bis 100V ausgelegt (offenbar ist es auch mit 40V happy, sonst gäben 16 Zellen ja nie Sinn...) und normal direkt an die Akkus angeschlossen... Er will jetzt, dass es dauernd etwa 75V hat, obwohl genau genommen 2,5V*20 eigentlich ja schon 50V wären...

Um die Lade-Spannung für die Akkus ganz genau einzustellen, will er nicht wie bisher eine Stromquelle, sondern einen LT8708 verwenden, dessen Ausgangsspannung nicht durch einen einfachen Spannungsteiler, sondern durch das da (also einen Spannungsteiler, der in der Mitte noch eine „Störung“ aus einem DAC kriegt... keine Ahnung, wie man das nennt, und ob das schonmal jemand so gemacht hat... für ihn ist es wohl das erste Mal...) eingestellt wird...

Ich hätte ja einen über I2C oder SPI einstellbaren Widerstand im Spannungsteiler verwendet, aber der hätte angeblich „glitches“...

Wie würdet Ihr entscheiden?

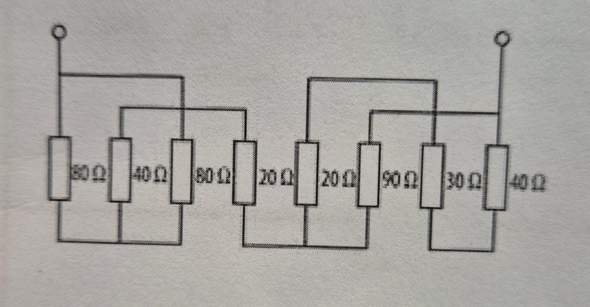

Hallo kann mir jemand mit der Widerstandaufgabe helfen?

Hätte jetzt gesagt 4 sind in Parallelschaltung und 2 in Reihenschaltung. Stimmt das?

Hallo, ich habe eine Elektro-Doppelkochplatte mit 2500 Watt, 220-240 V, einer Kabellänge von 0,9m und einem Querschnitt von 1mm^2. Ist dieser Querschnitt ausreichend?

Hi,

habe zur zeit ein Projekt in dem ich einen Op-amp anschließen muss. Es ist der TL072ACP von Texas Instruments. Also ich weiß wo er VCC und GND bekommt und wo der In- und Output rauskommt.

Das was ich jetzt noch wissen sollte ist was ich mit dem inverted input machen soll und ob ich noch irgendwie mit Kondensatoren die Versorgungsspannung stabilisieren soll. Ich werd aus dem Datenblatt irgendwie nicht schlau.

Als ich den Leistungsverstärker mal mit Datenblatt angeschlossen hab, hab ich bei der Versorgungsspannung Kondensatoren mit vom Hersteller empfohlenen kapazität hingemacht und den inverted input mit nem Kondensator und nem Wiederstand an den non inverted Input angeschlossen.

Muss oder sollte ich das ganze mit dem Op-amp auch machen oder kann man das einfach an Spannung anschließen und den inverted input freilassen?

Danke schonmal, wie gesagt werde aus dem Datenblatt nid schlau...

lg

Ich verstehe die Aufgabe hier nicht. Wie geht das ? Was muss ich machen ? Es geht um die rechte Schaltung

Ich komme nicht weiter. Ich habe die Maschen gebildet und soll nun diese ineinander setzen, um dann die DGL zu bilden. Wenn ich dies mache bekomme ich eine Gleichung ohne die Spule heraus. Wie soll man vorgehen?

Moin,

wir sollen diese Aufgabe in Elektrotechnik lösen. Das Maschenstromverfahren haben wir gerade erst gelernt. An sich habe ich es soweit verstanden. Bei dieser Aufgabe komme ich nicht weiter, weil R3 und R5 nicht gegeben sind. Kann mir vielleicht jemand von euch weiterhelfen?

Hallo,

ich weiß nicht so ganz wie ich diesen Schaltplan zeichnen soll.

Die Aufgabe lautet “Entwickeln Sie einen Schaltplan! Berücksichtigen Sie dabei, dass auch die Primärspannung gemessen werden muss.” Kann mir da jemand helfen und mir das auch erklären?

Mit spannungsquelle, Transformator und Voltmeter.

um die Abhängigkeit der sekundär Spannung U2 eines unbelasteten Transformators zu untersuchen

a) von der Primärspannung U1

b) von der windungszahl N2 der sekundär Spule,

c) von der Windungszahl N1 der primär Spule

Moin ich habe eine Frage zu meiner Hausaufgabe: Ich muss die Grundschaltungen vervollständigen. Das hab ich bei der ersten Aufgabe noch geschafft, bei der Schaltung auf Seite 4(Die zweite Schaltung) bin ich jedoch überfordert...

Hallo, ich hab bei folgender Aufgabe Probleme:

Ich hab folgende Formel:

Was ich jetzt allerdings nicht verstehe:
In der Formel wird von einem Widerstand R20 bei der Temperatur 20° ausgegangen, in meiner Aufgabe habe ich allerdings eine Temperatur von 10°, kann ich trotzdem einfach für R20 die 2,5 Ohm nehmen?

In der Aufgabe ist auch ein p20 gegeben, muss ich damit irgendwas machen?

Danke schonmal für die Hilfe!:)

hi,

ich hatte einen Elektromotor geschenkt bekommen. Bei diesen Motor ist jedoch die Wicklung kaputt laut des vorherigen Besitzers.
1. Warum könnte die Wicklung kaputt sein?2. Kann ich diesen trotzdem betreiben?
3. was passiert wenn ich ihn trotzdem betreibe?

Durch den Rechtsruck kann ich mir vorstellen, dass sich die ein oder anderen so eine Zeit zurückwünschen. Fairerweise muss man sagen, dass in der deutschen Migrationspolitik berechtigte Streitpunkte existieren und man nicht alles aus Prinzip durch die Blume sehen darf. Was natürlich nicht bedeutet, dass so ein Staat wie damals jemals wieder existieren darf.

Für den (fiktiven) Fall, das so was jemals wieder kommen sollte, hätte die deutsche Gesellschaft dann die Eier gebündelt Widerstand zu leisten oder würden sie sich doch wieder der Obrigkeit beugen ?

Hallo,

ich weiß nicht so ganz wie ich diesen Schaltplan zeichnen soll.
Die Aufgabe lautet “Entwickeln Sie einen Schaltplan! Berücksichtigen Sie dabei, dass auch die Primärspannung gemessen werden muss.” Kann mir da jemand helfen und mir das auch erklären?

Moin zusammen an die GF Community.

Ich hab seit vielen Jahren über Aale etc gelesen und bin echt erstaunt das es tatsächlich Tiere dafür gibt, wie besonders der Zitteraal der eigentlich laut Google gar kein Aal ist Strom erzeugt mit bis zu 800 Volt. Aber in der Praktischen Anwendungen wurde das noch nie angewendet. Klar dulde ich KEINE Tierquälerei oder Tiermisshandlungen etc. Aber mal angenommen es würde sowas tatsächlich funktionieren, könnte man rein theoretisch Haushalte mit Strom versorgen? Zitat bei Google: Denn der Zitteraal, der eigentlich gar kein Aal ist, kann Stromstöße mit über 800 Volt erzeugen. Der größte Teil seines aalähnlichen, zylindrischen Körpers ist mit elektrischen Organen (Elektroplax) besetzt. Bei ihnen handelt es sich um umgebildete Muskeln, die hohe Spannungen freisetzen können. Und die Ampere Zahl steht hier nie was drauf.

Wie misst man den widerstand von einem Kühlmitteltemperatursensor mit einem Multimeter? Muss man die prüfspitzen vom multimeter am stecker dran halten oder direkt am sensor selber? oder wie genau funktioniert das? Danke im Voraus

Hallo zusammen,

habe ich das richtig verstanden das die Spannung durch den Minuspol vom Kondensator geht und er sich deswegen nicht auflädt und deswegen auch kein geschlossener Stromkreis ist? Bin grad dezent verwirrt^^ Vielen dank für Antworten!

Hallo zusammen,

bin schon seit gestern an der Aufgabe und tue mich leider sehr schwer sie zu Lösen villeicht kann jemand helfen. Ich habe um U0 zu bestimmen die Masche aufgestellt Ma: U0 - UR2 - U2 - U3 --> U0 = UR2+U2+U3

Wie bestimme ich die Spannung UR2??? Ich habe überlegt den Strom mit dem Maschenstromverfahren zu berechnen kommt aber I1 = 1,11A und I2 = 0,67A raus was laut aufgebauter Schaltung falsch ist.. Wenn ich ein Messgerät an den Leerlauf messe kommt -160V raus? laut meiner Masche wird die Spannung aber nicht negativ sein?? Ich hoffe mir kann jemand helfen :c

Frage sind die hellen Keramik in Takt und die dunkelen defekt ?

Ich frage zum besseren Verständnis lieber nach, weil ich eine Schaltung habe, die die zwei Sekundärspulen parallel und einen Mittelabgriff braucht.

Möglichkeit 1

oder

Möglichkeit 2

Sorry - das Fotobearbeitungsprogramm vom Handy gibt keine besseren Spulen her.

(Sowas hätte ich ja meinen Vater gefragt, aber das geht nichtmehr.)

Ich wäre am liebsten bei den Separatisten

Hallo, da ihr bei meiner ersten absurden Frage zum Thema Strom so hilfreich und verständlich geantwortet habt, dass selbst ich es verstehen konnte, hier meine zweite Frage zum Thema Stromfluss-Messung am menschlichen Körper:

Sollte sich eine einfache Stromquelle wie zb ein Akku im bzw am Körper befinden, und tatsächlich auch Strom aus diesem Akku durch den Körper fließen (ganz gering, aber spürbar), wie könnte ich diese Spannung messen?

Welches Gerät wie zb ein Voltmeter wäre geeignet, und wie wäre der Versuchsaufbau?

Müsste der Mensch geerdet sein, oder gerade eben nicht?

Lieben Dank!

Ulrike

Wer waren die 5 mächtigsten Menschen nach Hitler in der NS-Hoch-Zeit?

Hallo ich hätte in der Arbeit eine Diskussion mit meinem Meister warum die 1000V die unser Isolationsmessgerät einen Menschen nicht töten wie z.b. die 230V an der Steckdose.

In meinem Kopf verstehe ich es so das die 1000V Spannung im Grunde sofort zusammen brechen sobald man beide Enden des Messgeräts berührt und deshalb nicht genug Strom fließen kann um dich zu töten.

Mein Meister meinte das ist falsch und hat nur gesagt das nicht genug Strom fließt um jemanden zu töten aber nicht genauer erklärt warum nicht genug Strom fließt.

Könnte mir jemand erklären ob ich falsch liege und wenn ja es mir erklären?

Guten Tag

Fehler:
Ich habe seit einer längeren Zeit eine JBL Charge 4 welche defekt ist, Sobald man das Gerät einschaltet hört man den Aufstartsound, stellt aber von selber nach 1 Sekunde wieder ab (auch bei eingestecktem Gerät). Die Punkte beim Ladestand leuchten, allerdings geht dieser auch nach kurzer zeit aus, Liegt sehr wahrscheinlich daran das ich bei einstecken von USB C zwar die 5V habe aber keinen Ladestrom. Den Akku habe ich bereits gewechselt hat trotzdem den selben Fehler (Batteriespannung beim Messen 3.6V)

Nun habe ich mich entschieden den Batterie Management IC (MP2624) genauer anzusehen/auszumessen. Siehe Schaltplan unten

Angefangen habe ich beim Eingang des Chips "IN" dort habe ich die Spannung von 5V also bekommt der Chip die benötigte Spannung. Als nächstes habe ich während dem Laden und der eingesteckten Batterie überprüft was der "STAT" Pin sagt, dieser zeigt mir 220mV an was für mich auf einen Fehler/Problem beim Laden der Batterie hinweist. Um zu überprüfen ob der Chip auch Kontakt zu Batterie hat habe ich zusätzlich noch den "BATT" Pin ausgemessen, dieser beträgt 3.64V was auch Korrekt ist, da die Batterie dieselbe Spannung hat wie wenn ich sie nicht angeschlossen ausmesse. Nun habe ich noch den Widerstand des NTC ausgemessen zwischen Pin 19 und Masse. Dort erhalte ich 7kOhm anstatt die 10kOhm dies könnte aber vielleicht an der Zimmertemperatur liegen. Trotzdem wollte ich noch auf diesen Wert genauer eingehen und hab deswegen den R405 noch ausgemessen, und komme jetzt zu meiner eigentlichen frage: Der R405 sollte 10kOhm haben, erhalten habe ich 140 Ohm die Frage lautet: kann ich das so überhaupt direkt an der Platine messen? sollte ja nicht Parallel dazu geschaltet sein. Muss ich den Widerstand dafür auslöten habe nicht wirklich die passenden Werkzeuge dafür.

Was mir während den Messungen noch aufgefallen ist, ist das ich auch keine Spannung am Pin 19 also den NTC habe obwohl ich etwas zwischen 0.5V - 2.5V bräuchte.

Was ist eure Meinung/noch irgendwelche Ideen was ich testen könnte?

Danke für jede Antwort im Voraus!

Schaltplan von IC MP2624

Hallo zusammen,

kann mir jemand bei Aufgabe B erklären, wie ich das zweite Verhältnis berechne und ob meine Annahme zum ersten Verhältnis korrekt ist? Könnte mir das eventuell jemand einzeichnen oder einfach erklären? Vielen Dank im Voraus!

Hintergrund meiner Frage: soweit ich die Physik verstehe ist die Gleitzahl, also das Auftrieb-Widerstands-Verhältnis, das wichtigste Maß für den Nutzenergieverbrauch eines Flugzeugs: Bei gegebenem Gewicht (also erforderlichem Auftrieb) bedeutet eine höhere Gleitzahl weniger Widerstandskraft und nachdem Kraft mal Weg gleich Arbeit ist würde es entsprechend weniger Energieverbrauch bedeuten.

Dass höhere Gleitzahlen für Verkehrsflugzeuge technisch möglich wären erscheint mir sehr wahrscheinlich: Laut Wikipedia (https://de.m.wikipedia.org/wiki/Auftriebshilfe) haben schon konventionelle Flugzeuge mit halb ausgefahrenen Auftriebshilfen (Klappenstellung beim Start) wesentlich mehr Auftrieb, aber nur etwas mehr Widerstand als in Reiseflugstellung. Vermutlich könnten auch alternative Konzepte wie Blended-Wing-Body höhere Gleitzahlen erreichen, weil der klassische Rumpf wegfällt, der Widerstand, aber keinen Auftrieb liefert.

Wenn ich es richtig verstanden habe ginge eine höhere Gleitzahl aber nur in der Art, dass der Widerstandskoeffizient (=Widerstand eines gleich großen Flugzeugs bei gleicher Geschwindigkeit) gleich bleibt oder geringfügig größer wird, der Auftriebskoeffizient aber stark zunimmt. Nachdem Auftrieb und Widerstand mit dem Quadrat der Geschwindigkeit steigen hieße das, dass man z.B. bei doppelt so guter Gleitzahl ca. 30% langsamer fliegen müsste um den passenden Auftrieb zu bekommen und dabei für die gleiche Strecke mit gleich großem Flugzeug in gleicher Flughöhe nur halb so viel Energie zu brauchen.

Im Detail frage ich mich dazu folgendes:

- stimmt meine Überlegung grundsätzlich oder habe ich etwas übersehen?

- kann es sein, dass die bisher eingesetzten Triebwerke bei geringerer Geschwindigkeit ineffizient sind und die Rechnung daher nicht aufgeht? Müsste man dann die Triebwerke anpassen oder überhaupt auf einen anderen Triebwerkstyp umstellen (z.B. Propeller oder Turboprop statt Turbofan)?

- Könnte man mit den vorhandenen Flugzeugen durchgehens mit teilweise ausgefahrenen Auftriebshilfen fliegen oder müsste man die Konstruktion der Flügel anpassen?

- oder wäre das ganze ohnehin nur mit einem gänzlich neuen Flugzeugtyp umsetzbar?

Dass langsamer fliegen für Fluglinien und Fluggäste nicht unbedingt attraktiv ist, ist mir bewusst, mich interessiert zunächst was technisch und physikalisch möglich ist.

Ich sitze seit 1 Stunde und verstehe nur nicht warum die besagten hier parallel geschaltet sein sollen. Gibt es dafür Regeln oder wie sieht man das.

Die Frage geht an die Kenner der Geschichte in der Ära von Kleopatra. Die Römer haben sich Ägypten als eine Perle ihrer "Osterweiterung" und Kornlieferant einverleibt. Kleopatra war davon nicht begeistert und versuchte negative Folgen von Ägypten abzuwenden. Wie sah es damals mit der Militärpräsenz und den militärischen Kapazitäten der Ägypter aus? Hätten die Ägypter eine reelle Chance gehabt, die Römer von einer Annexion Ägyptens abzuhalten? Wäre ihre Flotte und ihre Landstreitkräfte dazu in der Lage gewesen? Gibt es darüber Abschätzungen?

Hi Leute,

wäre es möglich, 2 Kohlenfaser Heizpads an einen Spannungswandler anzuschließen, der die Akku-Spannung von 3,7V auf 5V umwandelt, sodass man eine bestimmte Temperatur hat? Oder muss man da schon mehr beachten?

LG

Folgenden zwei Bilder sind jeweils zum selben Netzwerk zugehörig. Bei der 1. Ersatzspannungs und bei der 2. Ersatzstrom werden jeweils unterschiedlicherweise R ges berechnet. Wieso?

Über eine Antwort würde ich mich sehr freuen!

Kann man eine Spule selber bauen,

Wenn ja woher weiß ich wieviel Volt da drauf kommen?

Wie kann man das Schaltbild vereinfachen?

Wäre dieser ansatz richtig:

1) UM=R0/ (R0+ R1)* U0

Moin Leute,

ich stehe mal wieder auf dem Schlauch. Prinzip der Zweigstromanalyse ist klar, aber wie berechne ich jetzt die Einzelwiderstände? Die brauche ich ja für das Gleichungssystem. So eine Aufgabe ist mir neu. Könnt ihr mir vielleicht weiterhelfen?

Guten Tag ich habe leider eine Defekte Platiene eines Getränkeautomaten

an der Platiene habe ich mit der wärmebildkamera festgestellt dass das Bauteil mit der Aufschrift 724G über 120 Grad heiß wird habe die umliegenden Bauteile mit dem Multimeter durchgemessen und sonst keine Fehler festgestellt

im Internet hab ich leider zu der Nummer 724G nichts passendes gefunden und bei gigikey kenne ich mich nicht zu 100% aus welches Bauteil das richtige für meinen Fall wäre

Ich bedanke mich schon mal im vorraus für kommende antworten LG Fabi

Hallo ich möchte mir diese Wiederstand bestellen heisst in dem Fall R ohm oder was anderes?

LG Jan
