Wieso sind XL R2 und XC parallel, woran erkannt man das und gibt es eine allgemeine Regeln wie man das besser erkennt?
Ich sitze seit 1 Stunde und verstehe nur nicht warum die besagten hier parallel geschaltet sein sollen. Gibt es dafür Regeln oder wie sieht man das.
3 Antworten

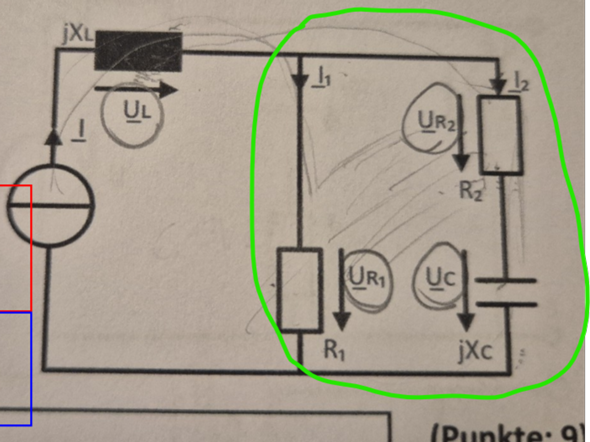

Der grün markierte Teil ist ein Stromteiler bzw. eine Parallelschaltung mit der Impedanz
Zp = R1 || (R2 + jXc)
jXL liegt in Reihe zur obigen Impedanz Zp.
Daraus ergibt sich die Gesamtimpedanz der Schaltung aus Sicht der Stromquelle.
Z = jXL + Zp
L, R2 und C sind weder parallel noch in Reihe geschaltet.
C liegt in Reihe zu R2, dazu parallel liegt R1 und zu dieser Parallelschaltung in Reihe liegt dann L.
Also als Regel: So etwas immer von innen nach außen auflösen.
(Es gibt Schaltungen, wo das nicht möglich ist, da muss man die Spielstärke dann deutlich erhöhen.)
Anmerkung:
Mich irritiert hier die Reihenschaltung der Stromquelle mit L. Wenn man zu einer Stromquelle irgendwas in Reihe schaltet, prügelt sie den Strom durch das "irgendwas" hindurch, so dass man das "irgendwas" auch weglassen kann. (Es sei denn, das "irgendwas" ist selbst eine Stromquelle. Dann gibt es Ärger.)
Schau dir nochmal grundlegend an was Parallel- und Reihenschaltungen sind.
In deinem Beispiel sind die drei besagten Komponenten nämlich in Reihe geschaltet
Ok dann hab ich mich wohl nicht genau genug ausgedrückt, natürlich bildet R1 eine PS mit R2 und dem Kondensator, in meiner Antwort habe ich jedoch lediglich die Beziehung der drei genannten Größen zueinander betrachten wollen. Aber natürlich, als Ganzes betrachtet hast du absolut Recht keine Frage
Nein, da ist R1 im Wege.
