Wie finde ich den richtigen Transistor?
Guten Tag ich habe leider eine Defekte Platiene eines Getränkeautomaten

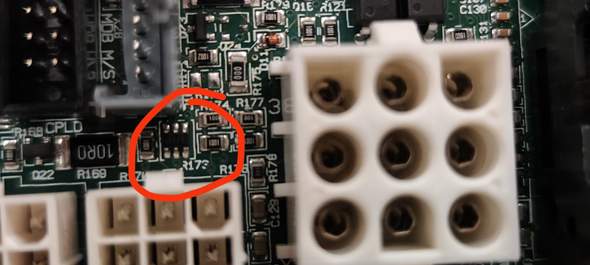

an der Platiene habe ich mit der wärmebildkamera festgestellt dass das Bauteil mit der Aufschrift 724G über 120 Grad heiß wird habe die umliegenden Bauteile mit dem Multimeter durchgemessen und sonst keine Fehler festgestellt
im Internet hab ich leider zu der Nummer 724G nichts passendes gefunden und bei gigikey kenne ich mich nicht zu 100% aus welches Bauteil das richtige für meinen Fall wäre
Ich bedanke mich schon mal im vorraus für kommende antworten LG Fabi
*Platine....nicht Platiene.
nicht hilfreich
3 Antworten
Laut SMD Code Abfrage handelt es sich um das Bauteil SP724AHTG von Littelfuse. Gibt es z.B. bei Mouser. Oder auch bei Aliexpress.
Evtl. hilft dir das weiter. Ansonsten kann ich mich den Argumenten der Vorredner nur anschliessen.
Super. Danke für das Feedback und meinen Glückwunsch zur gelungenen Reparatur👍
Woher weißt Du dass es a) ein Transistor ist und b) dass er kaputt ist? Da keine Typenbezeichnung zu erkennen ist, dürfte das aussichtslos sein. Zudem wäre das Ersetzen nur etwas für Lötprofis.
Es war eine Sicherung gegen überspannung nach einlöten des neuen Bauteils funktioniert der Getränkeautomat wieder
Das Bauteil ist wohl durch einstecken einer Datenschnittstelle unter Spannung abgeraucht
Irgendwie Netzstromseitig problematisch? Ich habe hier zw. der Multimedia-Dose und PE/N einen Strom von 20 mA! Langer Weg vom Keller zu mir. Kann ich nicht ändern, habe n Mantelwellenfilter drin.
Hochohmig gemessen waren's so ca. 50V oder so. Wer weiß, was da an Überspannungsspitzen möglich wären.
Löten würde ich hinbekommen aber wenn man das Bauteil über den aufgedruckten Code nicht identifizieren kann hat sich das wohl erledigt
aber trotzdem vielen Dank für die schnelle Antwort
Die Aufdrucke helfen da nur begrenzt weiter, da sie meist nicht den gesamten Code darstellen. Vielleicht nur die letzen Zeichen.
Es ist auch nicht sicher, dass das Auswechseln hilft. Der Fehler kann ja woanders liegen und der Ersatz brennt dann wieder durch. Ohne Stromlaufplan sieht es schlecht aus. Meist wird die komplette Platine getauscht.
Okay schade ich dachte dass man mit dem Aufdruck den das richtige Bauteil finden kann aber danke für die schnelle Antwort
vielen Dank für den tip hab das Bauteil von little Fuse eingelötet danach hat der Getränkeautomat wieder funktioniert
das Bauteil schützt die Steuerung vor überspannung und ist vermutlich durch stecken der MDB Schnittstelle unter Spannung abgeraucht
