Externe Festplatte Frage zu denn Kondensatoren sind die defekt?

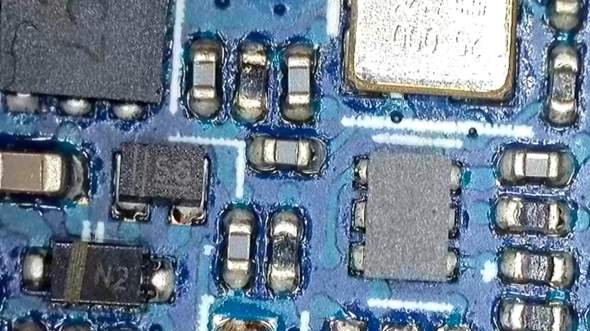

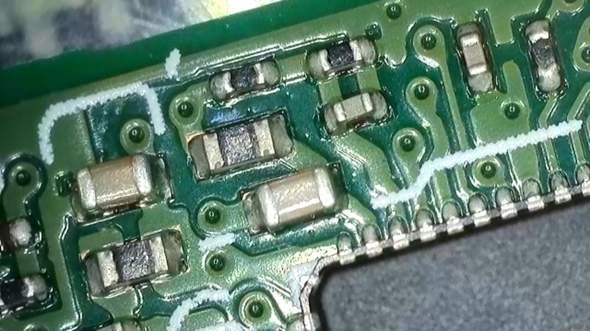

Frage sind die hellen Keramik in Takt und die dunkelen defekt ?
3 Antworten
Es ist eher so, dass die hellen Quader Kondensatoren und die dunklen Widerstände sind. Aber um das genau zu wissen und die Funktion zu prüfen, müsstest du die Bauteile auslöten und messen.
Das sind Widerstände..
Halte mal einen Durchgangsprüfer oder ein Multimeter an beide enden
Halte mal einen Durchgangsprüfer oder ein Multimeter an beide enden
Aber nicht wenn die Bauteile noch eingebaut sind, da kann einiges kaputtgehen!
notting
Das sind keine Kondensatoren sondern SMD Widerstände und da kannst du je einfach mal mit nem Multimeter durchklingeln ob die noch leiten oder nicht. Visuell kann man das an dem Bild nicht erkennen, nicht alle SMDs haben dieselbe Farbe. Daran kannst du also höchstens im direkten Vergleich mit nem intakten Bauteil derselben Charge was ableiten.
Vielen Dank für deine Nachricht und die detaillierten Informationen! Ich bin in der Lernphase, und möchte mir diese Art von Reparaturen aneignen. Da ich daran sehr interessiert bin teile selber zu reparieren und instandsetzen. Müssten dann nicht Kodierungen drauf sein ? Smd sind ja eine Art von wiederstände oder liege ich damit falsch? Grüße
Nein, nicht mehr zwangsläufig. SMDs bestimmter Baureihen werden nicht mehr einzeln beschriftet, sondern nur noch über die Verpackung zugeordnet. Macht natürlich das reverse engineering nicht leichter.
Smd sind ja eine Art von wiederstände oder liege ich damit falsch?
SMD steht grundsätzlich nur für "surface-mounted device", also Bauteile, die rein auf der Oberfläche der Platine befestigt werden. Das Gegenteil davon ist THT, "through hole technology". Solche Bauteile haben Anschlussdrähte, die durch Löcher in der Platine gesteckt und auf der anderen Seite verlötet werden.
Die meisten Bauteile gibt es sowohl als THT als auch SMD. Widerstände, Kondensatoren, Transistoren, Dioden...
Mit THT-Buteilen ist der Umgang leicher, weil sie auch nicht verlötet nicht verrutschen und alles größer ist.
SMD-Bauteile sind kleiner und platzsparender, aber ein bisschen schwieriger zu löten (was in der Industrie jedoch egal ist).
Müssten dann nicht Kodierungen drauf sein ?
Leider nicht immer. Bei SMD-Widerständen ist oft ein Wert angegeben, zwei Zahlenwerte und eine Zehnerpotenz. Z.B. 152. Bedeutet 15*10^2, also 15 und zwei Nuller dran: 1500 Ohm.
Bei Keramikkondensatoren hab ich aber noch nie eine Beschriftung gesehen. Wenn so einer kaputt ist, kann man die ursprüngliche Kapazität kaum rausfinden.
Beigefarbene SMD-Quader sind tatsächlich meist Keramikkondensatoren. Widerstände sind eher dunkler, flacher und haben oft eine Beschriftung. Genau kann man es natürlich erst nach einer Messung wissen, aber in den meisten fällen lassen sich die Bauteile unterscheiden.
In den Bildern oben sind wahrscheinlich sowohl Widerstände als auch Kondensatoren vorhanden.
