Da ich mit Begriffen wie Wechselspannung, Drehstrom, Dreiecksstorm etc etc teilweise nicht so viel anfangen kann, mal ganz einfach ausgedrückt:

Verstehe bzw. denke ich da richtig?

Ein Durchlauferhitzer braucht keinen Neutralleiter, da der Strom, den dieser bekommt, gleichzeitig auch sozusagen direkt verbraucht wird ? Also weil er ja komplett aufheizt, mit allem was er hat und das immer.

(ich habe was von "240 v" gelesen, auch wenn der Nennstrom "400v" ist. Was ist denn der Nennstrom?😅 )

Ein Ofen z.b braucht hingegen einen Neutralleiter, da er theoretisch gesehen genut Strom bekommt, um jede Platte und den Ofen gleichzeitig zu bedienen, da man das ja aber eher nicht tut, muss der Strom zurück geführt werden .

Zumindest ist das so in etwa das, was ich mir zurecht gereimt habe bzw denke .

(Also könnte ein Ofen theoretisch auch wie ein Durchlauferhitzer ohne Nulleiter angeschlossen werden (eine Lampe auch?), würde dann aber dauerhaft alles gleichzeitig anmachen ?!)

Vielleicht liege ich ja auch komplett falsch aber mich interessiert das Thema, würde mich also über hilfreiche Antworten und ggf interessante Infos/ Erklärungen freuen :)

LG

Hey,

kann mir wer weiterhelfen ich muss folgendes berechnen

a) die Periode der gedämpften Schwingung der Spannung UC (t)

b)den Betrag des Stroms in dem Stromkreis beim ersten Nulldurchgang von UC (t)

c) Für das wievielte Extremum ist der Betrag UC (t) erstmals kleiner als U0/2

gegeben ist : R,C,L, UC(0)=U0 und Zum Zeitpunkt t = 0 werde die Spannungsquelle von dem Schwingkreis getrennt. Zu diesem Zeitpunkt fließe kein Strom.

ich komme nicht weiter wäre sehr nett wenn mir wer helfen würde.

Hallo,

jeder kennt ein Voltmeter, die in stinknormale Stromkreise eingebaut werden. Nun dieser Stromkreis hat es in sich. Die Lösung ist nämlich 2 Volt, obwohl von der Reihenschaltung diese Formel gillt:

Uges = U1 + U2 (usw. Falls es mehrere gibt)

Da der eine Voltmeter 3 V anzeigt haben wir für U1 = 3V während der rechte Voltmeter ein Fragezeichen zeigt, dass gesucht wird. (Natürlich ist dort 3 Volt drüber geschrieben, aber es dient als Verwirrung, Deku und als Muster. Also lautet dies in unserer Formel:

3V = 3V + 0V

Anscheinend ist der Weg richtig und auch korrekt, aber irgendetwas habe ich in der Abbildung übersehen. Sieht es jemand?

Danke im Voraus

PS: Die Lösung hat unser Lehrer angesagt, aber nicht erklärt, da bei der Erklärung ich nicht dabei war.

Ich bräuchte bitte Hilfe bei der 4b.

Mit freundlichen Grüßen

Zuerst: Ich wohne in einem alten Haus. Die Leitungen für den Strom wurden wahrscheinlich von einem Irren installiert. 😂

Alles ist durcheinander, teilweise zwei Räume oder ein Raum und der halbe Flur an einer Sicherung. Daran wird wohl auch mein Problem liegen.

Da wir im Flur zwar Lampenschlüsse, aber keine Lichtschalter haben, läuft das Licht da über Bewegungsmelder. Läuft da einer und das Licht geht an oder aos, wird der Bildschirm an meinem TV (smart TV von Panasonic) im Wohnzimmer kurz schwarz. Das aber auch NUR wenn man auch die Android TV Box an hat und der Fernseher auf diesem Kanal eingestellt ist. Wenn man DVD schaut, oder eine Spielkonsole läuft, passiert das nie, obwohl diesbezüglich alles an der selben Steckerleiste angeschlossen ist.

Weiß zufällig jemand woran das liegen könnte?

Dank euch schnmal im Voraus!

"Erkläre anhand des Modells der Elektronenleitung, dass die elektrische Stromstärke in einer Glühlampe kurz nach dem Einschalten größer ist als nach längerem Betrieb."

Hallo, kann mir jemand sagen wie ich bei diesem Beispiel die Spannung ausrechne bzw. wie die Widerstände geschaltet sind Parallel/Serie? Lg

Hey, ich muss für die Uni folgende Aufgabe lösen, habe allerdings keinen wirklichen Ansatz und wäre dankbar, wenn mir jemand weiterhelfen könnte.

An einem geschlossenen Kasten, welcher sich nicht öffnen lässt und undurchsichtig ist, befinden sich zwei elektrische Anschlüsse. Wir wissen, dass sich im Kasten zwei Widerstände R1 = R2 befinden, sowie eine ideale Gleichspannungsquelle. Alle Elemente seien leitend untereinander und mit den Anschlüssen verbunden. Schaltet man einen Widerstand R3 = 10 Ω zwischen die Anschlüsse, so setzt dieser 2,5W um. Erzeugt man hingegen einen Kurzschluss, so fließt 1 A. Geben Sie alle vier Möglichkeiten für den sinnvollen Aufbau der Schaltung im Kasten unter Verwendung aller Elemente an. Statt R3 wird nun ein Widerstand R4 = 30 Ω zwischengeschalten. Welche Leistung wird in ihm umgesetzt?

Vielen Dank für die Hilfe im Voraus

Ich war krank an dem Tag und habe es verpasst, ich verstehe echt garnichts und in eine Woche schreiben wir ein Test darüber.

Beachtet nicht die Sachen, die ich dort hin geschrieben hab.

Ich habe mich mal erkundigt wie ein Nachtsichtgerät funktioniert. und zwar wird dabei das vorhandene Restlicht von einer Fotokathode eingefangen und wandelt die Photonen in Elektronen um. Danach wandern die Elektronen durch eine Microkanalplatte und werden dort vervielfacht und gelangen anschließend durch eine Grüne Phosphorplatte, welche die Elektronen dann in Sichtbares Licht umwandelt und schon kann man in der Nacht sehen.

Nun zu meiner Frage. Man kann nirgendwo eine Mikrokanalplatte erwerben oder ich habe noch nicht gründlich genug gesucht. jedenfalls gibt es eine ähnliche Vorichtung, welche licht in Elektronen umwandelt und diese auch verstärkt und zwar ein Photovervielfacher. Dieser verstärkt die Elektronen jedoch auf eine andere weise. Nun wollte ich wissen ob man so einen Vervielfacher als alternative zur Mikrokanalplatte verwenden kann um ein nachtsichtgerät zu bauen oder ob man da dann nur weißes rauchen am ende sieht?

Hallo liebe Elektrikexperten,

Ich suche einen Weg, einen kleinen Knopf durch Schließen eines Stromkreises mechanisch zu drücken. Der Knopf hat einen Durchmesser von ca. 1cm und die Eindrücktiefe ist ca 0,5cm. Meine Idee siehe Bild:

Bei Schließen des Stromkreises soll der Knopf schnell und stark gedrückt werden, das ist wichtig. Bei Öffnen des Stromkreises sollte der Mechanismus wieder in seine Ausgangsposition zurückkehren.

Ich dachte dabei an einen Servomotor, wäre das möglich?

Ich bin aber absolut nicht vom Fach, daher ist jede andere Idee, wie man einen mechanischen Knopf mithilfe eines kleinen Elektromotors drücken könnte, herzlich willkommen!

Vielen Dank im Voraus!

Wieso sind hier 2 unterschiedliche Spannungen an 2 PUNKTEN? Ich dachte, nur ein bestimmtes Potential ist an 2 Punkten und die Spannung ist die DIFFERENZ dieser PUNKTE. Und wie kann man eine Spannungsquelle anschließen? Muss man dafür irgendwo zwei untzerschiedliche Potentiale hintun? Wie macht man das? Und wo sind diese 2 Potentiale in dem Stromkreis hier?

Das im Bild ist die Definition. Aber woanders habe ich im Bezug auf einen Stromkreis gehört, dass es an 2 unterschiedlichen Punkten im Stromkreis ein bestimmtes Potential ist und der Unterschied zwischen den beiden Potentialen ist die Spannung. Aber wie kann man die Definitionen verbinden? Inwiefern ist das Potential, das an einer Bestimmten Stelle im Stromkreis gegeben ist, dasselbe, wie die Arbeit, um eine Probeladung in unendlicher Entfernung von der Feldquelle zu bringen? Oder ist hier im Bild eine andere Art von el. Potential gemeint?

Hey kann mir jemand bei der Folgenden Aufgabe helfen?

gegeben: U=10v; R1=5Ω; R2= 15Ω; L= 7H

a)

Berechne die Potentialdifferenz über den Widerstand R2 und die Potentialdifferenz über die Induktivität L, zum Zeitpunkt t = 0 direkt nach dem Schließen des Schalters und für t → ∞.

Moin,

ich habe mir vor ein paar Tagen 5 neue Batterien für meinen E-Roller bestellt, da die alten 5 schon ziemlich schlecht waren.

Eine Batterie hat 12V und 18AH, die alten Batterien hatten jeweils auch 12V aber 20aH. Ich habe diesmal 18 genommen, weil ich grundsätzlich nicht so weit mit dem Roller fahren muss.

Die Batterien sind im Roller Serie geschalten. Das heißt, die Spannung multipliziert sich auf gesamt 60V.

Ich habe heute auch alles montiert und der Roller funktioniert auch, er lässt sich einschalten, gibt Gas und die anderen Funktionen gehen auch.

Jedoch zeigt die Akkuverbrauchsanzeige beim Gasgeben an, dass der Akku schon halb leer ist beim Vollgas geben. Früher passierte das nur, wenn der Akku wirklich schon fast leer war.

Jetzt gab es beim Zusammenbauen ein kleines Problem: eine Freundin hat aus Spaß 2 Kabel mit einem Löffel verbunden, sodass diese ein kurzes „zzt“ gemacht haben und man hat ganz kurz einen Blitz gesehen. Das komische daran… es bestand kein Stromkreis!

Das eine Kabel war mit der hintersten Batterie verbunden und das andere Kabel mit der vordersten Batterie. Die Batterien waren aber untereinander noch nicht verbunden. Keine Ahnung wie da Strom fließen konnte.

Naja, ich kann mir eigendlich nur vorstellen, dass das Problem, mit dem Akku nur durch diesen Kurzschluss entstehen konnte.

Die Frage ist nur, welche der Batterien nun einen Schaden bekommen haben, bzw. wie ich das herausfinden kann.

Kann es auch an etwas anderem liegen?

DANKE!!!!! An jeden!!

Kann mir jemand bei diesen Lücken helfen

Wird einer der teilstromkreise geöffnet so ändert sich die stromstärke in dem anderen stromkreis..................?

Ein verzweigter stromkreis wird bei folgenden anordnungen angewendet .................?

Kann mir jemand bitte bei dieser Frage helfen

Ein unverzweigter stromkreis findet bei folgenden anordnungen verwendung:

Welche Antwort ist richtig und warum?

Angenommen man hätte eine Parallelschaltung von Widerstände. Der eine hat 9 Ohm und der andere 18 Ohm. Würde dann nicht der ganze Strom durch den mit 9 Ohm fließen, da dieser sich den leichteren Weg nimmt? Doch in unserem Alltag ist das nicht der Fall aber wieso?

Im einfachen Stromkreis (in Reihe geschaltet)

Welcher bewegt die elektrische Ladung schneller und effizienter (mit Begründung bitte schnell!!!)

Danke schonmal.

1) Gib ein Beispiel für eine Stromquelle und für einen Verbraucher.

2) Welche Arten von Schalter gibt es?

3) Wie nennt man eine Zeichnung, die mit Symbolen zeigt, wie elektrische Bauteile miteinander verbunden sind?

4) Was ist die "Elektronenpumpe" in einem Stromkreis?

5) Man braucht immet einen Leitung von der Stromquelle zum Verbraucher und wieder zurück zur Stromquelle damit der Stromkreis geschlossen ist. Was ist beim Stromkreis der Fahrradbeleuchtung die zweite Stromleitung?

6) Was bewegt sich, wenn Strom fließt?

7) Welche Funktion hat ein Schalter in einem Stromkreis?

8) Erkläre einen Versuch bei dem man elektrostatische Ladungen sichtbar machen kann?

9) Durch welche Materialen können sich Elektronen leicht bewegen?

10) Wie kann man sich den Ladungsausgleich elektrisch geladener Körper vorstellen?

*Brauche die Antworten so schnell wie möglich bitte :(

*Ihr müsst auch nicht die allen Fragen beantworten nur die Fragen die ihr wisst

Hey kann mir bitte jemand erklären, wie genau ich da die fehlenden Größen berechne? Komme da iwie die ganze Zeit durcheinander

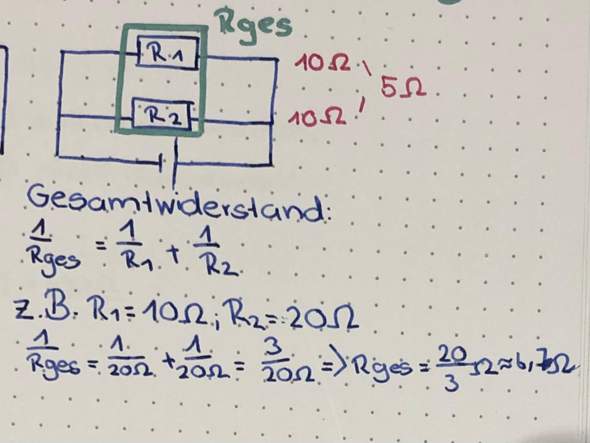

Das obere Bild macht Sinn, also dass die Regel besagt, dass das gesamt U die Summe der U's ist. Aber warte, geht man da nur von der rechten Seite aus oder wieso nur z.B. U1+U2?

Das untere hingegen steht im Skript. Das heißt dann, alle Wieso sind dann alle Spannungen gleich 0? Und wieso muss man da Betrag(U0) dazuzählen?

Oben ist der der Widerstand, also Spannung/ Stromstärke, und unten einer, der von der Länge und Fläche des Drahtes abhängt und von so einer Materialkonstante. Woher weiß man, welche Formel man für R braucht?

Hi zusammen,

ich habe diesen Button:

und würde diesen gerne für meinen PC als Power Switch und Power LED nutzen.
Kann mir einer vielleicht weiter helfen, wie ich diesen verkabeln muss? Die anderen Kabel Enden sehen wie folgt aus.

Also was muss ich wie verbinden? 😅

Danke schonmal.

Lampe 1 hat mehr Spannung, mehr Widerstand und der Strom ist gleich groß wie bei 2. Wieso das mit R und I?

Irgendwer hat gesagt, Potential ist etwas, das die e- haben können und Spannung ist der Unterschied zwischen 2 Potentialen (untere Rechnung). Aber die obere Definition macht alles kaputt, hier steht, dass das Potential auch so ein Übergang zwischen 2 Punkten ist, und die Spannung ist dann der Übergang von dem Übergang? Wie kann man das praktisch erklären? Oder Gilt das potential, wenn man einen bestimmten Ortsvektor verwendet und die Spannung unterscheidet es bei 2 verschiedenen?

Im ersten Aufbau ist ein Leiterrahmen mit einem hochohmigen Spannungsmessgerät verbunden und wird durch ein Magnetfeld hindurch beschleunigt. Da sich die durchsetzte Fläche ändert wird eine Spannung induziert.

Danach wird statt des Spannungsmessgeräts ein Widerstand eingesetzt.

Was ist die Erklärung dafür, dass der Rahmen im zweiten Versuch weniger schnell wird?

Ich hätte gedacht, dass das an der abbremsenden Wirkung der Lorentzkraft liegt, aber habe auch schon sowas wie "da Spannung am Widerstand abgegeben wird" oder "Energie durch den Widerstand abgegeben wird" (.. wahrscheinlich die wärmeenergie gemeint (?)) gehört.

Woran liegt es also?

Hallo an alle.

Ich finde online zur Frage s.o. keine Erklärung, nur das Statement, dass es so sei.

Wenn der Kondensator im folgenden Stromkreis auflädt:

(Quelle: https://www.elektronik-kompendium.de/sites/grd/0205301.htm )

dann ist die technische Stromflussrichtung von plus nach minus, also nach "unten". Dabei wird der Kondensator mit Elektronenüberschuss auf der unteren Platte geladen.

Jetzt wird der Schalter für das Entladen umgelegt, d.h. statt nach "links zweigt er nun nach rechts ab". Wenn man diese Richtung nun dem Stromkreis entsprechend fortsetzt, fließt der Strom doch aber wieder in dieselbe Richtung?

Danke für das Erläutern meines Denkfehlers!

MfG

Ich habe (seit langem mal wieder) meine Fernbedienung aufgemacht, weil ich dachte die Batterie ist leer und habe gesehen, die Batterie ist ausgelaufen und die Säure schon getrocknet. Nun geht die Fernbedienung aber nicht mehr mit neuen Batterien, weil die eine Feder voll Säure ist. Wie bekomme ich das gereinigt?

Ich habe ein grundlegendes Verständnisproblem im Bereich der Wechselspannung. Da ich mir nicht sicher bin welches Puzzleteil in meinem Kopf fehlt möchte ich hier einige Beispiele anführen, welche wie ich denke, auf demselben Unwissen beruhen.

Das erste Beispiel:

Im sogenannten "IT-System" im Bereich der Elektroinstallation, kommt es bei einem einphasigen Leiter-Erde-Schluss zu keinem Stromfluss. Die Begründung dafür ist, dass der Stromkreis nicht geschlossen ist, da der Sternpunkt des Trafos nicht geerdet ist. Leider kann ich mit dieser Erklärung nichts anfangen. Dass keine Spannung zwischen Leiter und Erde anliegt weiß ich auch, trotzdem verstehe ich nicht wie ein Leiter durch welchen sonst Strom fließt, in diesem Fall keine Gefahr darstellt? – schließlich wird im Normalfall Energie über den Leiter übertragen, also warum passiert nichts?

Das zweite Beispiel:

An einer Steckdose bei mir zu Hause liegen 230V/50Hz an - die Spannung schwingt sinusförmig. Ich schließe nun einen Verbraucher an und es kommt zum "Stromfluss".

Laut meinem Verständnis ist der "Stromfluss" bei Wechselspannung kein einseitiger Elektronenfluss in eine Richtung, sondern kann eher als eine Schwingung der Elektronen hin und her angesehen werden - direkt abhängig von der anliegenden Spannung.

Die Frage, auf hinaus will ist Folgende: Wenn die Spannung dafür sorgt, dass die Elektronen hin und her schwingen, warum fließt dann nicht dauerhaft ein Strom auf der Leitung auch wenn kein Verbraucher angeschlossen ist?

Wenn Spannung die Potentialdifferenz zwischen zwei Punkten ist – dann sollte diese doch auch auf Elektronen wirken, wenn der Stromkreis offen ist? Also warum schwingen die Elektronen in meinem Kabel nicht dauerhaft mit der dort anliegenden Spannung? Warum beeinflusst die Spannung nicht die Elektronen in dem sehr gut leitenden Kupfer meiner Phase (damit ist L1 an der Steckdose gemeint)?

Wenn reichere anfangen , der Mittelschicht und den ärmeren , Photovoltaikanlagen aufs Dach bauen zu lassen und die häuser mit eigenen Mini Biogasanlagen ausstatten lassen , zum Klimaschutz und aus Freundlichkeit und sie um eine Gegenleistung die keine Pflicht ist bitten , Regenwald und Umwelt und naturfreundlich einzukaufen und nur so viele tierischen Produkte zu kaufen , wie es für die Gesundheit notwendig ist und mit anderen, anderen Solarplatten zu finanzieren , also Photovoltaik , und Biogasanlagen

Könnte so was sich positives ausbreiten.

Wollte eure Meinung hören , viele Spenden und wollen den Regenwald schützen , sogar die meisten , oft weiß man nicht ob die Spenden ankommen wo sie ankommen sollen , wäre das ne Alternative ?

Hab Mal gehört , wenn was viel gekauft wird , wird es billiger , wie ist das mit Photovoltaik und solchen Biogasanlagen für die Ausscheidungen und Kompost , der Rest ist dann dünger ?

https://www.ebay.de/itm/193655031033

Der Kippschalter bildet keinen Stromkreis, egal ob ein oder aus und egal an welchen Polen ich messe. Ich habe 3 gekauft und alle 3 funktionieren nicht, weshalb ich, bevor ich die zurück gebe, erstmal klären möchte, ob ich einfach nur zu dumm bin.

Die sehen äußerlich einwandfrei aus und sind ja auch aus stabilen Metall.

Wenn ihr das anschaut ?

https://www.gutefrage.net/frage/waere-es-moeglich--einen-anbau-mit-pflanzen-zu-machen--wo-photovoltaik--die-durchsichtig-sind-integriert-sind--welche-nicht-das-licht-was-die-pflanzen-

Hi zusammen,

in meiner Wohnung habe ich einen Schalter mit 2 wippen der 2 unabhängig Stromkreise ansteuert. Sprich ich könnte zwei unabhängige Lampen an der gleichen Stelle aufhängen. An der gleichen Stelle in der Decke kommen 6 Kabel aus der Wand. Jetzt will ich nicht einen der Stromkreise unnötig da rumliegen lassen.

Hat jemand eine coole Idee was ich da für eine Lampe(n) anschließen kann?

Ziel: die erste wippe links schaltet Deckenlicht ein/aus, die zweite Wippe rechts schaltet dann zusätzlich was cooles ein und aus z.B. eine Lampe vielleicht Discolicht an der gleichen Stelle

Bin für kreative Ideen offen

Spannung ( U ) ist ja die Quelle , die den Strom antreibt.

Stromstärke (I) ist die Anzahl der Elektronen, die in einer bestimmten Zeit durch den Leiter fließen.

Widerstand (R) ist halt etwas , was den Strom abbremst.

Energiestromstärke (P) ist die Energiemenge, die in einer bestimmen Zeit umgewandelt wird( zu was, das weiß ich nicht ).

Ich weiß auch nicht was die elektrische Energie ( E ) ist.

Ladung ( Q ) ,was das ist, hab ich im Unterricht auch nicht verstanden.

Hallo,

ich bin aktuell auf der Suche nach einen geeigneten Beruf für mich. Meinem Vater gehört ein Elektronikbetrieb und ich überlege dort die Ausbildung als Elektroniker mit Fachrichtung Energie- und Gebäudetechnik zu beginnen.

Ich habe jetzt auch schon einige Tage reingeschaut. Das handwerkliche wie Steckdosen bohren, Kabel verlegen fällt mir nicht schwer. Mit dem Handwerklichen Aspekt komme ich klar.

Jedoch bin ich am verzweifeln ob ich das Schulische hinbekomme und das dann verknüpft bekomme. Ich war zu Schulzeiten nicht besonders interessiert in Physik und Mathe und habe auch dementsprechend wenig bis gar keine Vorkenntnisse dazu. Zumal meine Schulzeiten nun auch schon 3 Jahre zurückliegen. Ich habe ein sehr durchwachsenes Abitur (3,3).

Würde ich das in der Berufsschule wieder alles lernen bzw. würde ich das schaffen? Ich habe Stand jetzt keinerlei Ahnung von Strom mit seinen Bereichen wie Widerstand,Sicherungen, Stromkreise und alles was dazu gehört. Ich stelle mir das unglaublich anspruchsvoll und kompliziert vor.

Vielleicht kann mir ja jemand Feedback geben :) Dankeschön

Zwei Glühlampen mit den Nennwerten L1: 40 W /  230 V und L2: 4V /0,7 A werden in Reihe geschaltet und an eine Spanung von 212 V angeschlossen.

Berechne die Spannung in V welche an der Lampe L2 effektiv anliegt!

Tipp: Berechne aus den Angaben zuerst den Widerstand der beiden Lampen, dann den Gesamtwiderstand und zuletzt die Stromstärke.

Eine Monozelle liefert für eine Zeit von 16 Minuten eine Stromstärke von 2,2 A. Wie viele Elektronen fließen dabei durch jeden Querschnitt des Stromkreises?

Zur Bestimmung des spezifischen Widerstands wird an einem 50 cm langen Draht die Spannung und die Stromstärke gemessen. Man erhält U = 7,64 V und I = 1,60 A. Die Dicke des Drahtes beträgt 0,2 mm.

Berechne den spezifischen Widerstand des Materials in Ωmm²/m!

Stellt man sich vor, dass es zwei Widerstände und eine Lampe gibt, würde durch den Widerständen mehr fließen als durch der Lampe. Aber die Frage ist wieso durch einem Widerstand mehr fließt, als den anderen. Also wenn dies zu meiner vorherigen Frage passt.

Hallo!

Ich habe einen Sicherungskasten und würde gerne die Sicherungen einfach verbinden.

Gibt es eine Phasendleiste, die so ist wie auf dem Foto?

Muss nicht gleich aussehen. Sollte nur die gleiche Funktion haben.

Kann mir jemand dieses Beispiel erklären, ich wäre soo dankbar. Soll angeblich ganz einfach sein ..

Die Basics von Ersatzwiderständen verstehe ich, aber komme trotzdem nicht auf das Richtige. Danke im Vorhinein,:)

Hallo, ich habe in der Schule ein Projekt am laufen, bei dem ich eine autarke Energieversorgung, zur Versorgung von Leds bauen muss. Ich habe 1x Solarpanel mit 6V und 1W, 1x Laderegler In(6-36V) Out(4-32V), 1x Akku 6V 2200mAh. Ich wollte mal fragen ob es möglich wäre, dass man den Stromkreis direkt an den Anschluss der Batterie anschließt, oder ob man einen Laderegler kaufen muss, welcher einen Ausgang für den Stromkreis mit integriert hat.

Für Hilfreiche Antworten wäre ich sehr dankbar.

Hallo liebe Mitmenschen,

Ich hab mich gefragt ob bei einer Parallelschaltung wie dieser (siehe Bild)

1. die Stromstärke vor den Widerständen und nach den Widerständen gleich sind bzw. die gleiche Stromstärke vor dem ersten Widerstand herrscht wie vor dem zweiten.
2. die (baugleichen) Lampen gleich hell leuchten, wenn man sie durch die Widerstände austauschen würde

Ich würde mich auch auf eine Begründung freuen

Danke

Hellou liebe Mitmenschen,

1. Ich hab mich gefragt, ob die Stromstärke beim normalen einfachen Stromkreis mit einer Lampe und Batterie auch überall, also vor und nach der lampe, gleich ist oder nicht.
2. Und ob bei einer Reihenschaltung die erste Lampe heller leuchtet als die zweite bzw. auch hier an unterschiedlichen Stellen eine unterschiedliche Stromstärke herrscht

Weiß das jemand vielleicht?

Vielen lieben Dank im Voraus

A) Nenne Gemeinsamkeiten von Strömen ? Sie bewegen sich alle in einer Gemeinsamen Richtung.

Was gibt es sonst noch an Gemeinsamkeiten ?

B) Frage: Beschreibe den Elektronenstrom in metallischen Leitern!!!

C) Begründe: Warum das Herumlaufen on Schulkindern in der großen Pause auf dem Schulhof, kein Beispiel dafür ist.

Ankreuzen wenn die Aussage Richtig ist:

D) Frage: Wenn sich Elektronen in eine Richtung bewegen, ist das ein elektrischer Strom ?

E) Frage: Elektronen kann man unter einem Mikroskop beobachten ?

Wer kann meinen Schulkind helfen, bei Physik ?

Was mache ich wenn ich bei einer Parallelschaltung nur "R1", "R Gesamt" & "I2" habe? Wie rechne ich "R2", "I1", "U" usw. aus?

Die Aufgabe ist:

R1= 500

Rges= 187,5

i2= 0,2

Und ich muss R2, I1, Iges, U1, U2 & Uges "herausfinden".

Hallo kann mir jemand bei der Physikaufgabe helfen?

Wäre echt sehr nett, (siehe Bild).

Hallo!

Gibt es eine Sicherung, die ganz normal arbeitet, aber einen Kontakt hat, mit dem man sie per Stromstoß auslösen lassen kann?

Hallo!

Ich habe mir die Steuerstation gekauft, die unten am Bild zu sehen ist.

Kann ich irgendwie Nachrüstungen kaufen? Also kann ich falls ich zum Beispiel 2 grüne Schalter will einfach einen grünen Schalter kaufen?

Die Frage ist: Auf was muss man aufpassen, damit der Schalter dann auch in die Steuerstation rein passt?

Im Lieferumfang befindet sich ein Drehwiderstand, aber den würde ich nur ungern benutzen.

Mir wäre es lieber wenn ich über einen Einbauwechelschalter zwei Widerstände benutzen könnte um zwei Leistungsstufen wählen zu können.

Die Widerstände würde ich ermitteln, in dem ich einmal den Drehwiderstand nehme, um durch Drehen die passende Leistung einzustellen und dann den Widerstand des Potis messe.

Würde das funktionieren oder gibt es das ich nicht weiß, was das Schalten des Widerstandes am Kemo M028N Leistungsregler anbelangt?

Welche Lampen sind an und welche Lampen sind aus, wenn der Schalter offen ist?

Hey ich verstehe diese Frage nicht, da ich Physik abgewählt habe und kann dazu auch nichts finden. Bitte helft mir weiter.

Hallo,

ich versuche gerade einen Temperatur Messumwandler anzuschließen. In der Anleitung Sind dafür ein Eingang angegeben für den entsprechenden Temperatursensor und ein temperaturabhängiger, linearer Ausgang.

Allerdings wird in der Bedienungsanleitung ebenfalls angegeben, dass der Messumwandler eine Betriebsspannung von 6V-32V benötigt wo ich mir die Frage stelle, wie ich das jetzt genau anschließen muss.

Ich habe über die Klemmen 1&2 den Temperatursensor angeschlossen und habe jetzt noch die Klemmen 6&7 frei für den linearen Ausgang (den ich letztendlich für meine Messung benötige) und für die Betriebsspannung, die dort angeschlossen werden muss. (Über Klemmen 3-5 steht nirgends etwas.)

Wahrscheinlich ist es gar nicht so kompliziert, aber ich bin noch relativ neu mit dem ganzen.

Danke und Lg

Hi.

Irgendein Depp klebt Klebeband auf meine Klingel damit sie ununterbrochen klingelt.

Kann mir jemand helfen die Türklingel zu deaktivieren? Das macht mich wahnsinnig.

Ein Vormieter hatte die Klingel mit einem Stück Papier deaktiviert. Leider ist das fast zehn Jahre her und ich weiß nicht mehr wo er das Stück Papier platziert hatte.

Kann das jemand auf dem Bild einzeichen wo ich das Papier "reinklemmen" muss?

Danke

Guten Tag, habe eine Frage die hier so ähnlich schonmal gestellt wurde, jedoch habe ich dort keine befriedigende Antwort gefunden bzw. die Antwort im Zweifel einfach nicht richtig verstanden:

https://www.gutefrage.net/frage/erdung-grund-eines-stromkreises-eine-verstaendnisfrage

Es ging in der Frage darum, wieso in einem Stromkreis mit einer Batterie und einem Widerstand kein Strom fließt, wenn man eine Seite des Stromkreisen erdet, da man nach der oft verwendeten Elektro-Hydraulische Analogie eines Stromkreises ja auf der einen Seite einen "Elektronenstau" hat und auf der anderen Seite einen "Elektronenmangel".

https://de.m.wikipedia.org/wiki/Elektro-Hydraulische_Analogie

Da die Erde ja als neutraler Bezugspunkt angenommen wird müsste es ja also dann sowas wie eine statische Entladung geben wie bei einem Blitz zum Beispiel, da ja ein Potentialunterschied vorläge und der Elektronenstau oder Mangel sich zur Erde hin ausgleicht.

Als Antwort auf diese Frage kam dann heraus, dass die Hydraulische Analogie in diesem Fall versagt, da bis auf die sehr geringen Leitungskapazitäten in so einem Stromkreis das "zusammendrücken" von Ladungen nicht stattfindet und jeder Teil des Stromkreisen nach außen hin elektrisch neutral ist. Außerdem könnte in einem Stromkreis natürlich nur Strom fließen wenn der Kreis geschlossen ist.

So dann jetzt zur eigentlichen Frage: Ein Potentialunterschied ist ja die Ursache für einen Strom, aber was genau ist die Ursache für den Potentialunterschied in einem Stromkreis mit einer Energiequelle bzw wie äußert er sich, wenn es nicht durch eine Elektronenhäufung ist.Oder anders formuliert, was "drückt" dann die Elektronen durch den Stromkreis wenn es nicht die Kraft zwischen ihnen ist. Eventuell das elektrische Feld(was ja eigentlich auch nur die Kraft zwischen Ladungsträgern im Raum darstellt) ? Aber wie baut es sich dann auf ohne Ladungshäufung wie zb. im Kondensator? Oder kann man sich das System wie eine geschlossene Hydraulische Leitung vorstellen, wo die "Flüssigkeit" bis auf die Leitungskapazitäten praktisch nicht komprimierbar ist?

Hoffe jemand Schlaueres kann mir da weiterhelfen oder falsche Annahmen richtig stellen, die zu meiner Verwirrung führen. Freue mich auch über gute Tipps für Lektüre, wo ich diese Infos sonst selber nachlesen kann.

Danke

Hallo.

Beim PC-Start ist der Strom weggegangen.
Ich habe geschaut, ob alle Sicherungen drin sind und habe alle neu rein gemacht.

Ich wohne im 2. Stock meine Eltern im 1 Stock.
wir haben also mehrere Leitungen (nur bei mir und im Badezimmer) ist der Strom weg! Ich brauche den PC , weil ich heute eine Präsantation mache in der Schule und wollte halt die auf den Stick laden, wie ich den PC startete.

Hallo!

Ich habe so eine ähnliche Frage schon ein Mal gestellt, allerdings brauche ich jetzt etwas genaueres.

Ich suche ein bistabiles Relais mit 2 Schließer-Kontakten, aber ich möchte 2 Schalter anschließen: Wenn ich Taster A drücke, sollen beide Kontakte geschlossen werden, aber nicht wieder geöffnet. Erst wenn ich Taster B drücke, werden beide Kontakte wieder geöffnet.

Finden Sie die Intensität an den Enden des Stromkreises

Ich weiß nicht ob meine Lösung richtig ist. Kann es jemand lösen damit ich es korrigieren kann?

Ich komme schon am Anfang nicht weiter. Bei 1a) sollte man den Strom der Hauptleitung ausrechnen. Dazu brauche ich aber zuerst den Gesamtwiderstand. Den Widerstand bei L2 konnte ich ausrechnen, da ich weiss dass die Spannung im gesamten Stromkreis 230V beträgt und dort nur eine Glühbirne steht also wird die Spannung nicht aufgeteilt und ist immernoch 230V. Bei L1 und L3 weiss ich aber nicht was die jeweilige Spannung ist weil ja 230V = U1 + U2 ist. Ich habe dort also keine Angaben über Spannung oder Stromstärke und sollte dennoch irgendwie den Widerstand ausrechnen. Kann mir jemand erklären wie das gehen soll?

Strom fließt ja wenn es frei Elektronen in einem Leiter gibt und eine spannungsquelle vorhanden ist. Aber was passiert wenn all die Elektronen am pluspol angekommen sind? Also wenn sie einen Zyklus hinter sich haben

Hallo!

Ich brauche ein Schütz und habe schon eines gefunden. Jetzt wollte ich schauen welche Spannung es hat. Was bedeutet dabei Ue und Ui?

Hallo!

Ich suche ein Relais: Ich habe einen Schalter für 24V mit einem Öffner-Kontakt ich möchte aber 230V schalten.

Worin besteht der Zusammenhang von den oben aufgeführten Größen? Bisher weiß ich, dass alle von verschiedenen Gegenständen im Stromkreis beeinflusst werden (z.B. Widerstände, Verbraucher...), das ist aber zu wenig, könnte mir da jemand noch etwas zu dem Thema nennen?

Schon mal Danke im Vorraus

Gruß

Hallo,

Ich habe leider überhaupt keine Ahnung wie ich hier vorgehen soll und hoffe, dass mir vielleicht jemand auf die Sprünge helfen kann.

Vielen Dank

Hallo liebe Community,

Ich habe folgendes Physik-Problem bei einer Aufgabe zur Bestimmung des Innenwiederstandes Ri. In der Aufgabe heißt es: "Belasten sie die Spannungsquelle mit dem Verbraucher R (Schiebewiederstand) so, dass gilt Ukl (Klemmspannung)= ½U⁰ (Ausgangsspannung). In diesem Falle gilt R=Ri. Erbringen sie dafür den Nachweis.

Ich habe dafür folgende Formeln gegeben:

Ukl=U⁰-Ri*I

R=U/I

Ich habe außerdem durch Umstellen folgende Zusammenhänge rausbekommen:

½U⁰=U= U⁰-Ri*I

2(Ri*I)=R*I=U

Ukl= Ri*I

Aber an diesem Punkt bin ich ratlos und komme auch nicht weiter. Ich hoffe dass ihr mir dabei helfen könnt.

Liebe Grüße

Hallo!

Ich verstehe nicht wie der Stromkreis in dieser Abbildung fließt... Kann mir das jemand bitte jemand möglichst einfach aber ausführlich erklären?

Sonst auch gerne per PN

Danke!

Hallo!

Ich suche ein Relai bei welchem folgendes zutrifft:

• Taster 1 öffnet den Kreis.
• Taster 2 schließt den Kreis
• Taster 1 kann den Kreis nicht schließen
• Taster 2 kann den Kreis nicht öffnen

Es heißt ja wenn die beiden Pole einer Spannungsquelle miteinander verbunden werden, tritt ein Kurzschluss auf. Aber der Neutralleiter ist doch keine Spannungsquelle, oder versteh ich da was falsch?

Hallo,

Ich habe eine Frage zur Berechnung dieser Aufgabe:

Danke im Vorraus;)

Wie kann ich vorran kommen?

Hallo zusammen,

wie kann ich herausfinden welche Schaltung es ist? Ich weiß bereits dass es keine reine Reihen- oder Parallelschaltung ist, aber wie finde ich heraus was für eine Mischschaltung es ist und wie die Widerstände angeordnet sein müssen

Ist es rein theoretisch möglich einen unendlichen Generator zu bauen?

Beispiel Stromgenerator:

• Als Starthilfe wird ein Geräusch gemacht/erzeugt um erstmal Strom mit den Schallwellen zu erzeugen (ist das möglich?).
• Durch den ersten Strom werden neue Geräusche freigesetzt (zmB. ein piepen), die wiederum Strom erzeugen (ist das möglich?).
• ∞ wiederholen!?

Bis jetzt weiß ich, dass bei einer Stromänderung der Alarm ausglöst wird. Doch wenn ich mir Abbildungen von einem Stromkreis (von IRM) ansehe, ist im Stromkreis keine Alarmanlage zusehen, sondern ein Messgerät. Könnte es möglich sein, dass dieses Messgerät ab einem bestimmten Schwellenwert den Alarm von sich auslöst. Also das Messgerät den Strom misst und gleichzeitig die Alarmanlage ist.

Wenn nicht wie kriegt die Alarmanlage es mit, wenn es zu einer Stromänderung kommt. Da muss bestimmt eine Verbindung sein zwischen dem Messgerät und der Alarmanlage.

Es würde mir bei meinem Vortrag sehr helfen!

Danke im voraus!

Wenn die Spannung in einer Gleichstromquelle 7V beträgt und die Spannung in einem Widerstand im gleichen Stromkreis 0V ist, wie hoch ist die Elektrische Stromstärke?

Meine Überlegung wäre gewesen mit der Formel I= U/R die Stromstärke zu errechnen, die in diesem Fall dann 0 wäre. Aber macht das Sinn mit einer Spannung von sieben Volt eine Stromstärke von 0 zu erzielen?

Ich schreibe morgen eine Physikschulaufgabe, und da bin ich gerade beim lernen auf diese Frage gestolpert… kann es mir jemand erklären?

Hallo,

Aktuell tue ich mir immer noch ein bisschen schwer mit dem Bestimmen der Richtung der Transformatorspannungen/-ströme.

z.B. Folgende Abbildung:

Mit der rechten Handregel macht der Magnetische Fluss hervorgerufen von der Primärspule auf jeden Fall Sinn. Nun müsste man ja eigentlich den Sekundärstrom mit der rechten Hand und Lenz‘schen Regel bestimmen können (induzierte Ströme wirken ihrer Ursache ja entgegen). Für mich ist das hier aber gerade so verwirrend, nämlich hätte ich dann gesagt dass I2 genau in die andere Richtung zeigen muss, da dessen magnetischer Fluss den magnetischen Fluss des Primärstroms ja in dieser Abbildung unterstützen würde, wo liegt hier mein Denkfehler?

Andererseits verstehe ich noch nicht ganz wie sich die beiden Spannungsverläufe zeitlich zueinander verhalten. Wir haben ja Wechselspannung. Angenommen man hat jetzt eine sinusförmige Primärspannung, daher einen sinusförmigen Primärstrom, dann würde dies ja zunächst auch einen sinusförmigen Magnetischen Fluss bewirken oder? Wäre der Sekundärstrom dann cosinusförmig (nach dem Induktiongesetz)?

Wenn dem so wäre dann würde die Abbildung ja auch Sinn machen, aber das würde dann ja nur für ein 1/4 der Periode (in dem die Primärspannung wieder abnimmt, z.B. startend vom Hochpunkt der Sinuskurve) gelten. In dem daurauffolgenden 1/4 der Periode wäre der Sekundärstrom ja noch immer gleich (da die Primärspannung noch bis zum Tiefpunkt fällt), aber die Primärspannung umgekehrt.

Ich hoffe man versteht halbwegs was ich meine und ihr könnt mir weiterhelfen👍

Also die Frage ist, dass man nur bei einer Parallelschaltung U=U1=U2 hat und I muss man berechnen und bei Reihenschaltung I=I1=I2 usw. Und U muss gerechnet werden. Aber wenn man eine Mischschaltung hat, wie soll man nachdem man den Gesamtenwiderstand schon berechnen hat wissen, ob es sich allgemein um eine Parallelschaltung oder Reihenschaltung handelt?? Um zu wissen ob U konstant ist ( U=U1=U2) oder I konstant ist (I=I1=I2).

Z.b bei dieser Schaltung!!

Ja hier sind auch noch die Fragen die ich meinte.

Ich bitte euch um HILFE..

Und Dankeschön an alle die antworten werden💙

lg e:)

Hallo kann mir jemand bei der Aufgabe helfen? Mein Sohn und ich zerbrechen uns den Kopf. Er muss davon eine Schaltskizze zeichnen

Hallo,

die Spannung ist ja die Differenz von Potenzialen und das sorgt ja für Strom. Aber wie berechnet man das Potenzial an einer Stelle in einem Stromkreis? Man müsste doch zwei Werte berechnen und diese dann subtrahieren. Die Erklärungen im Internet verstehe ich nicht ganz. Ist das Potenzial so etwas wie die Stärke des E-Feldes?

Danke

Zwei Widerstände von 10 und 20 sind parallel geschaltet. An ihnen liegt eine Spannung von 10V.

(a) Welcher Strom fließt in der Zuleitung und wie teilt er sich auf?

(b) Wie groß muss die angelegte Spannung sein, wenn durch den kleineren Widerstand ein Strom der Stärke 150mA fließen soll?

Hintergrund: Fange gerade an, mich mit Arduino / Mikrocontrollern zu beschäftigen. Nebenbei betreibe ich Modellbau und möchte mir gerade eine Straßenlaterne basteln.

Bei LEDs muss man einen Widerstand vor- (oder nach-) schalten.

Im Arduino-Projekt stand der Versuchsaufbau mit 5V , 220 Ohm, und die rote LED leuchtete recht hell.

Problemstellung: Bei meinem Projekt habe ich dann eine 9V-Batterie verwendet. Die weiße LED möchte 0,02 A Strom bei 3,6 V. Wären also 180 Ohm. Ich habe allerdings 110 Ohm verwendet (Verfügbarkeit). Die LED leuchtete aber nur schwach. Dann habe ich einen 10 Ohm Widerstand genommen, aber die LED leuchtete genauso schwach.

Frage: Hätte die LED bei so geringem Widerstand nicht besonders hell leuchten müssen? Die 9V-Batterie war frisch.

Man kann es mir x-mal erklären, ich werde Elektrizität niemals verstehen. Das ist sehr frustrierend. Welchen Denkfehler habe ich begangen?

Mir ist klar, dass durch die Schalterstellung 2 die Stromstärke größer als bei Schalterstellung 1 ist. Aber ich weiß nicht, wie ich das mit der Ladungstrennung erklären soll. Könnte mir jemand dabei helfen?

Hey,

Ich verstehe nicht, wie man in Physik die Spannungen U1 und U2 und die Widerstände R1 und R2 im Stromkreis berechnet. Ich würde mich über Erklärungen freuen.

Danke schonmal im Vorraus :)

Wie berechne ich das?

Ich habe einen ganz normalen, unverzweigten Stromkreis mit Stromquelle, Schalter und Widerstand. Jetzt schalte ich einen weiteren Widerstand parallel zu dem bereits vorhandenen Widerstand. Die Stromstärke steigt.

Meine Frage ist, warum meine jetzige Schaltung eine größere Gesamtstromstärke hat.

Sagen wir mal 2 Lampen sind Parallelgeschaltet. Ist dann die Intensität des Lichts der beiden Lampen 100% oder 50% und 50%?

Hallo,

ich muss folgenede Aufgabe lösen:

Ich soll die Urspannung einer Spannungsquelle mit einem Innenwiderstand von 500 kOhm bestimmen. Wie groß muss der Innenwiderstand des Messgerätes mindestens sein, damit der Messwert nicht mehr als 1% vom wahren Messwert abweicht?

Ich weiß, dass der Innenwiderstand eines Voltmerter möglichst groß sein soll, aber wie ermittele ich den die nötigen Inenwiderstand ohne den wahren Wert der Messung zu kennen?

Für Hilfe wäre ich sehr dankbar!

hey Leute, ich hab ein Problem in Physik. zu den Gesamtwiderstand in einer Parallelschaltung. an sich verstehe ich die Formel, aber ich verstehe nur nicht wieso am Ende 3/20 Ohm in 20/3 Ohm umgedreht wird. könntet ihr mir das erklären?

Danke im Voraus

Wenn die Frage lautet „Welchen Strom nimmt das Gerät auf…“, dann ist doch die Stromstärke gemeint, oder?

Wie kann ich den Widerstand Rx berechnen?

Diese Aufgabe muss ich lösen.Wie geht man da vor?
