Wie berechnet man hier den Vorwiderstand R1?

Wie wird in dieser Schaltung der Vorwiderstand R1 berechnet?

Answer 1

[electrician]

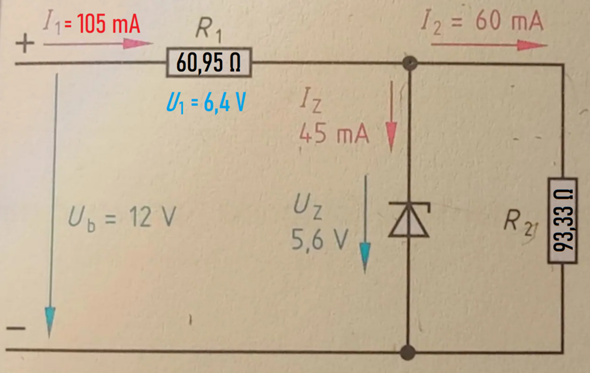

An R₂ und der parallel liegenden Z-Diode fallen 5,6 V ab.

An R₁ fällt die Restspannung ab:
U₁ = U_b - U_Z = 12 V - 5,6 V = 6,4 V

Der Gesamtstrom I₁ beträgt I₂ + I_Z = 60 mA + 45 mA = 105 mA.

Damit lässt sich der Widerstandswert von R₁ berechnen:
R₁ = U₁ : I₁ = 6,4 V : 105 mA = 60,95 Ω

Bei der Gelegenheit kann man auch gleich noch R₂ ausrechnen:
R₂ = U_Z : I₂ = 5,6 V : 60 mA = 93,33 Ω

Woher ich das weiß: Studium / Ausbildung – Industrieelektriker (Betriebstechnik)

Answer 2

[SuperKuhnibert4]

Diode und Widerstand R2 sind parallel geschaltet, also liegen beide an 5,6 V. R1 liegt in Reihe zu dieser Parallelschaltung, somit liegen dort 6,4 V an. Die Stromstärke, die durch R1 fließt, ergibt sich aus der Summe IZ + I2.

Also: Ohmsches Gesetz anwenden.

Comments

[DerEchte963]

Ok, und wenn ich dann jetzt 60.95 Ohm als Widerstand rausbekomme und jetzt einen aus E12 Reihe nehmen soll, wäre das der 68 Ohm Widerstand oder?

[SuperKuhnibert4]

@DerEchte963

Ja. Oder eben einen einstellbaren Widerstand (Trimmpoti).

[DerEchte963]

@SuperKuhnibert4

Danke dir

Answer 3

[Sophonisbe]

Berechne die Spannung an ihm, berechne den Strom durch ihn, wende dann das ohmsche Gesetz an.
