Einfaches RC-Glied Reihen- oder Parallelschaltung?

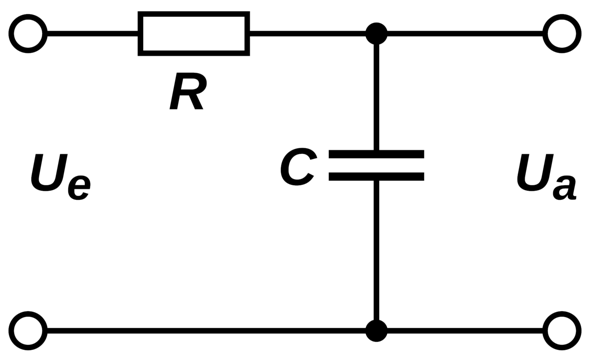

Es handelt sich um diese Schaltung.
Handelt es sich hierbei um eine Reihen- oder Parallelschaltung? Ich versuche gerade Tiefpässe/Hochpässe zu berechnen. Ich denke dass es eine Parallelschaltung ist aber ChatGPT meint, dass es eine Reihenschaltung ist. Gibt es eine bestimmte vorgehensweise je nach Hoch-/Tiefpass?
Danke im voraus.
4 Antworten
Man kann das am einfchsten so merken:
Reihenschaltung ist ein Spannungsteiler
Parallelschaltung ist ein Stromteiler
Teilt sich der Gesamtstrom auf R und C auf oder fließt durch beide der Gesamtstrom?
Teilt sich die Spannung Ue auf R und C auf oder haben beide die gleiche Spannung Ue?
Es ist eine Reihenschaltung (wie ein Spannungsteiler aus 2 Elementen), denn das Eingangssignal wird auf die gesamte Schaltung aufgeschaltet. Und das Ausgangssignal wird an einem Element (hier am C) abgegriffen.
Hier gibt es genau und umfängliche Informationen dazu (in meiner Antwort von Gestern)
Tief/Hochpassfilter bauen? Wie geht das? (Radio, Funktechnik) - gutefrage
https://www.gutefrage.net/frage/tiefhochpassfilter-bauen-wie-geht-das#answer-595232691
Viel Erfolg!
Das ist eine Reihenschaltung aus Widerstand und Kondensator. Die Gesamtspannung ist Ue. Da du die Ausgangsspannung als Teilspannung über dem Kondensator abgreifst, ist das ein Tiefpass. Greifst du die Spannung über dem Widerstand ab, hast du einen Hochpass.
Auf https://physikaufgaben.de findest du unter der Nummer 1141 eine Beispielrechnung.
In Reihe.
Die Gesamtimpedanz Z ist gleich der Quadratwurzel aus R² und Zc² in einem RC Glied.
Zu ist gleich 1/ 2 Pi f C, d.h. bei tiefen Frequenzen fällt am Kondensator die meiste Spannung ab.
D.h. der Strom würde bei einer niedrigen Frequenz durch den Wiederstand zum Ausgang fließen, da dwr Widersrand bei tiefen Frequenzen hoch wäre.
Ergo hast du einen Tiefpass.
Hättest du eine CR-Schaltung, hättest du eine Hochpass, da der Strom direkt durch den Kondensator zum Ausganf fließen würde.
