Relais Sonoff Mini r4m?

Hallo Zusammen

Ich habe eine Frage zum Relais Sonoff Minir4m bzgl. Möglichkeiten zur Verschaltung.

In meiner Wohnung habe ich einen Lichtschalter der einen Stromkreis von 220V öffnet und schliesst. Der Stromkreis (L, N und Erdung) führt zu 2 Deckenlampen im Wohnzimmer, die rund 2 Meter auseinander sind. Über den Wandschalter kann man somit die beiden Deckenlampen nur gleichzeitig ein- und ausschalten.

Nun habe ich folgendes Produkt im Internet gefunden, dass von der Grösse überhalb der beiden Deckenlampen in die Decke passen würde. Leider verstehe ich nicht ganz, wie ich die beiden Sonoff Mini r4m anschliessen muss, damit ich die beiden Lampen unabhängig voneinander via HomeApp ansteuern kann.

Das Sonoff-Relais hat folgende Anschlussmöglichkeiten: 2x N, 1x L(in), 1x L(out), S1 und S2.

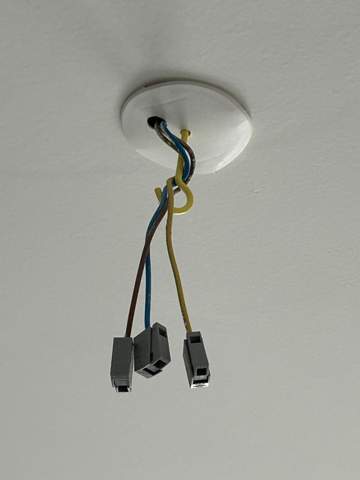

Die Anschlussmöglichkeiten in der Decke sind: L, N und Erdung.

Mein Problem ist folgendes: Falls ich die beiden Sonoff-Relais nur zwischenschalte über die N- und L-Leitung, kann ich vermutlich die beiden Lampen unabhängig nur via App steuern. Jedoch befürchte ich, dass dadurch jedes Mal die Verbindung verloren geht, wenn jemand den Wandschalter drückt und die Relais keinen Strom mehr erhalten. Falls man den Stromkreis via Wandschalter wieder schliesst, verbinden sich die Relais automatisch wieder mit dem WLAN? Oder muss man diese jedes Mal aufs neue konfigurieren? (Für das müsste ich dann jedes Mal die Lampen von der Decke hängen...).

Eine andere Möglichkeit wäre natürlich die Relais via separater nicht-geschalteter Phase dauerhaft am Strom zu versorgen und den Wandschalter über die S-Anschlüsse mit den Relais zu verbinden. Für das müsste ich aber dann ja neue Kabel durch die Decke und Wand ziehen, da es bis anhin nur die 3 Leiter (N, L und Erdung) hat. Und in diesem Falle könnte ich direkt auch einen neuen Wandschalter einbauen um die beiden Deckenlampen separat zu schalten...

Hat jemand eine gute Idee?

Besten Dank für Eure Antworten!

Lampe, Elektrik, Kabel, Licht, Spannung, Elektriker, Elektrizität, Elektro, Schaltung

Frage zu Anschluss von Lichtschaltern (Elektrik)?

Hallo Community!

Ich möchte bzw. habe bei mir zwei Lichtschalter getauscht und nun eine Verständnisfrage, da es bei einem der Schalter nicht so funktioniert wie gewollt :D

Aber der Reihe nach. Das Szenario:

Deckenlicht im Flur (OG). Es gibt 3 Lichtschalter für 1 Deckenlicht.

Schalter A ist an der Treppe im EG

Schalter B und C sind oben im Flur.

Alle 3 Schalter sind mit Wippe. Sprich, drückt man die Wippe nach unten, bleibt sie da, drückt man sie nach oben ebenfalls. (Falls das relevant sein sollte)

Schalter A bleibt wie er ist, Schalter B und C habe ich getauscht, da beide in die Jahre gekommen und teilweise mal hängen blieben etc.

Ich habe 2x einen Aus-/Wechselschalter von BuschJäger (2CKA001012A1069) bestellt.

Schalter B ließ sich problemlos wechseln. Dieser war wie folgt angeschlossen: 2x schwarz, 1x braun, 1x blau. Ich habe die beiden schwarzen Adern in L angeschlossen, die braune und blaue "gegenüber" je rechts und links. (so war es auch am alten Schalter angeschlossen)

Schalter C war etwas creapy verdrahtet.....es gibt 3 Adern. 1x schwarz, 1x blau und 1x PE(!). Die Erdung war dabei mit einem braunen Tape umwickelt....ich gehe mal stark davon aus man wollte so "sichtbar" machen, dass die Erde als Stromführende Leitung angeschlossen ist............

So weit, so strange. Ich habe den Schalter also wie folgt (und wie er vorher auch war) angeschlossen: schwarze Ader in L, die blaue und "braune" in die gegenüberliegende Seite je rechts und links.

Nun habe ich folgendes Fehlerbild: Das Licht lässt sich über Schalter A und B wie gewohnt unabhängig voneinander Ein- und Ausschalten. Über Schalter C lässt sich das Licht, wenn ausgeschaltet, aber nicht einschalten. Wenn das Licht jedoch über A oder B eingeschaltet wird, dann lässt es sich mit Schalter C nicht ausschalten, egal on Wippe oben oder unten. Lediglich in Mittelstellung (welche es ja nicht gibt) ist das Licht aus....gut, denke da trennt der Schalter alle Leitungen?

Ich schätze mal, der Aus- und Wechselschalter ist für Schalter C der Falsche? Dort gibt es 3 Adern...ich habe mittlerweile gelesen das man ab mehr als 2 Schaltern für eine Lampe einen Kreuzschalter benötigt? Bitte um Hilfe...welche Art Schalter benötige ich? BuschJäger hat ja z.B. Wechsel/Wechsel, Kreuzschalter etc.

Die alten Schalter helfen mir nicht weiter...die sind Schätzungsweise aus den 80ern und bei genauer Betrachtung werde ich nicht schlau aus dem alten Schalter.

Hoffe das war genügend Wall of text für eine Ferndiagnose.

Danke für jeden der das ließt, hoffe ihr könnt mir helfen.

Gruß Ole

Elektrik, Kabel, Licht, Elektriker, Elektrizität

Steckdosen blitzen?

Hi, mir ist vor ein paar Tagen ein hohes Surren aus zwei meiner Steckerleisten im Schlafzimmer aufgefallen. An 2 der Steckerleisten hängen jeweils 2 Geräte. Wenn ich die Kabel aus der Leiste ziehe, hört das Geräusch auf (also wenn die Leiste leer ist) Auch wenn die Geräte ausgeschaltet sind, surrt es in den Leisten. Wenn ich die Steckerleisten mit den angeschlossenen Geräten (ausgeschaltet) aus der Steckdose ziehe oder sie reinstecke, blitzen die Steckdosen. Wenn ich nur die Steckerleisten, ohne angeschlossene Geräte einstecke, blitzen sie nicht. Das wundert mich etwas, da die Geräte ja ausgeschaltet sind (Computer, 2 LED Lampen, Drucker).

Auch meine Waschmaschine surrt laut am Aquastop und fast alles was ich raushole, ist derart elektrisch geladen, dass ich es nicht zusammenlegen kann. Bekomme regelmäßig Schläge von meinem Bettlaken 😂 generell knistert moment absolut alles. Wenn ich mich im Bett umdrehe, sehe ich kleine Blitze über Decke und Kissen. Habe keine neuen Hausschuhe oder neue Textilien.

Kann sich die elektrische Spannung im Raum durch die statisch geladenen Textilien erhöhen und deshalb blitzen die Steckdosen? Klingt das bescheuert? Ich habe gar keine Ahnung davon, aber meine Katzen haben schon Angst vor mir, weil sie immer Stromschläge bekommen.

Ich habe eine meiner Decken vor Kurzem testweise mit Wasser besprüht, aber sie hat an den etwas trockeneren Stellen immer noch geblitzt. Ich habe auch um die 50 Pflanzen in der Wohnung, eigentlich ist die Luftfeuchtigkeit in Ordnung.

Letztens war die Mischbatterie vom Waschbecken kaputt und die Heizungen haben gebrummt wie ein Presslufthammer. Das wurde alles repariert, aber ich fühle mich trotzdem echt unwohl in der Wohnung, vor allem, da alles auf einmal passiert. Die Hausverwaltung hasst mich mittlerweile, aber ich kann ja nichts dafür, dass alles kaputt geht 🥲

Strom, Elektrik, Spannung, Elektriker, Elektrizität, Elektroinstallation, Steckdose, Stromversorgung

Führt hier ein größerer Widerstand zu dessen Überlastung (LED- Schaltung)?

Hallo zusammen,

also ich habe kaum Ahnung von Elektrotechnik und es geht lediglich um ein Bastelprojekt.

Folgender Sachverhalt:

In einer ganz primitiven Schaltung habe ich auf meinem Steckbrett an eine 9Volt Batterie parallel je zwei blaue LEDs in Reihe verbaut. Also abgehend von der 9V Leitung

Strang 1: Widerstand - LED1 - LED2 und parallel dazu

Strang 2: Widerstand - LED3 - LED4

und beide Stränge gehen dann wieder zusammen an den Minuspol.

Jede LED hat laut Datenblatt eine

Vorwärtsspannung von 3 Volt und einen

Betriebsstrom von 30mA.

Um den jeweiligen Widerstand auszurechnen habe ich also je Strang gerechnet:

R= [U(ges) - U(Led1) - U(Led2)] : I

R = (9V- 3V - 3V ): 0,03A

R = 100 Ohm

Da mir das aber zu hell ist, bin ich auf 220 Ohm gegangen.

Meine Widerstände haben eine Belastbarkeit (= Verlustleistung?) von 0,25 Watt.

Daher nun meine Rechnung, ob ich da auch sicher drunter liege:

P= I² x R

P= 0,03²A x 220 Ohm

P= 0,198 Watt

Ergo: 0,198 Watt sind kleiner als 0,25Watt Belastbarkeit, also alles gut.

Jetzt komme ich zur Frage:

Wenn ich nun statt der 220 Ohm lieber 470 oder 680 Ohm verwenden wollte, um noch dunkler zu werden, dann komme ich mit der Rechnung

bei 470 Ohm auf 0,432 Watt und

bei 680 Ohm auf 0,612 Watt

was ja beides Werte sind, die irgendwann zum thermischen Tod des Widerstands führen würden.

Sehe ich das also richtig, dass die größeren Widerstände in diesem Falle tatsächlich nicht für diese Schaltung funktionieren?!

Oder habe ich da einen Fehler gemacht?

Bitte seid gnädig, ich wollte da nur kurz was zusammen basteln und mir die Wissenschaft nicht komplett aneignen, wenns irgendwie geht :-D

Und bitte, es geht wirklich nur um die Logikfrage und nicht darum, wie ich die Schaltung insgesamt vermeintlich "besser" aufbauen sollte oder so...also es geht echt rein um die genannte Frage bitte!

Bild zum Beitrag
Elektrik, Elektrotechnik, Spannung, Berechnung, Elektriker, Elektrizität, Elektro, Elektroniker, LED, Physik, Schaltung, Widerstand

Stromleitung PE wurde mit N gebrückt?

Hallo, in unserem Haus Baujahr 75, haben wir eigentlich ganz normale 3 adrige Leitungen mit Erdnung. Beim Austauschen einer Steckdose (die 1. Steckdose im Raum) im Wohnzimmer habe ich zufällig gesehen, das der Neutralleiter der Zuleitung abgesteckt ist und man eine Brücke zwischen PE und N da ist. Ich weiss nicht warum die das in der Vergangenheit gemacht haben. Der Neutralleiter der Zuleitung liegt einfach hinten in der Dose und ist auch abisoliert. Man sieht das er mal angeschlossen war und die Brücke die die gemacht haben, ist etwas dicker (daher muss das irgendwann später mal gemacht worden sein). Der Raum hat 2 Stromkreise, einmal für Licht und einmal für die Steckdose. Steckdosen Leitungen wurden im Haus alle mit Stegleitungen gezogen. Meine Theorie ist, entweder wurde N der Stegleitung irgendwo angebohrt oder irgendwo anders ist ein Fehler, weshalb die nach einem Fehler in dem Raum einfach PE und N gebrückt haben. Oder aber es gibt irgendwo eine Verteilerdose wo sich irgendeine Klemme oder so gelöst hat. Sehe ich aber nicht, da alles mit Rauputz verputzt ist und Richtung Decke über der Steckdose hört es sich zwar hohl an, aber das ist ein riesen Bereich der sich hohl anhört, weshalb ich nicht lockalisieren kann ob es sich um einer Verteilerdose handelt. Wie geht man am besten vor, um die Ursache zu finden. Habe leider Aktuell kein Multimeter, hätte es sonst direkt gemessen ob zwischen der Phase und dem Neutalleiter Spannung anliegt. Am besten Strom abstellen, N und L mit einer Wago Brücken und im Sicherungskasten messen ob eine Verbindung da ist oder ?

Wir wohnen schon seit 20 Jahren in dem Haus und hatten bisher nichts an den Steckdosen gemacht. Das heisst das ist schon seit Jahren so. Ich frage mich, funktioniert denn wenn sowas gemacht ist überhaupt noch die Erdung im Haus ?

Vor 2 Jahren ist in das Haus auf der gegenüberliegenden Straßenseite ein Blitz in die Satanlage geschossen und direkt danach war unser Receiver im Wohnzimmer kaputt. Kann es sein, das das passiert ist weil statt N PE als N verwendet wird und unser der abgeleitete Blitz von der Satanlage irgend eine Spannungsspitze verursacht hat. PE ist im Keller an das Wasserrohr gebunden und ich kann mir vorstellen, das es bei dem Nachbarhaus auch so ähnlich ist.

Elektrik, Elektriker, Elektro, Physik, Steckdose

Habe meine Zeichnung vergessen, deshalb muss ich die Frage hier neu stellen, nach dem Messplan wo ich was mit welchen Messgeräten messen muss?

Wenn man eine T-58W Leuchtstofflampe hat und möchte die auf LED umrüsten, was wird gemessen und was würde man schätzen also Spannung, Stromstärke, Leistung?

Wo müsste ich die Messpunkte einzeichnen, habe einmal einen Plan mit Starter gemacht mit Konventionellem Vorschaltgerät (KVG) und einmal einen Plan ohne Starter also mit EVG (Elektronischem Vorschaltgerät)?

Wie und wo muss ich die Messpunkte einzeichnen? Und wenn man an der Leuchtstofflampe 58W hat, was könnte am Vorschaltgerät und am Starter ein möglicher Messwert sein also wieviel Watt könnte man hier messen.

Und wenn man nur ein Vorschaltgerät hat ohne Starter wie viel Watt würde man am Vorschaltgerät messen. Und welche Messgeräte setzt man jeweils ein?

Also es geht um einen Betrieb in einer Produktionshalle sind 80 Leuchtsofflampen und 2 Räume haben jeweils 10 Leuchtstofflampen.

Wie stark würde die Messung abweichen an der Leuchtstoffröhre wenn 58W drauf steht, ungefähr, wer hat praktische Messerfahrung?

Wie könnte man dann die Messungen durchführen? Muss ich alle 100 Leuchtstofflampen messen oder würden 10 Stück aus einem Raum reichen und den Mittelwert nehmen und dann hochrechnen.

Bild zum Beitrag
Lampe, Batterie, Elektrik, Kabel, Licht, Stromverbrauch, Spannung, Ampere, Elektriker, Elektrizität, LED, Physik, Schaltung, Steckdose, Widerstand
