Ist die Schaltung richtig? 3 Phasen Gleichrichter?

Hi,

ich bin Hobbymäßig aktuell bisschen was in der Elektrotechnik am machen. Arduino und kleine Motoren Generatoren und sowas am basteln.

Ich habe sowas nie in der Schule gelernt, daher habe ich vor ein paar Monaten von 0 angefangen.

Nun habe ich mir einen kleinen Generator zusammen gebaut, dieser hat 12 Spulen insgesamt. Jeweils 4 habe ich zusammen geschlossen und habe somit 3 Phasen, welche um 120° verschoben sind. Mit dem Ozi habe ich das auch überprüft, dass diese tatsächlich verschoben sind.

Nun möchte ich daraus Gleichspannung machen. Der Generator erzeugt bis zu 20V AC, wenn ich den Akkuschrauber auf max. Umdrehung laufen lasse, ich versuche aber max. 5-10V zu halten.

Die Dioden sind laut Datenblatt bis 50V und 1A ausgelegt.

Ich habe einen Kondensator mit einer Kapazität von 2200uF, ein Widerstand von 220 Ohm und einer LED angeschlossen.

Die 3 Phasen schließe ich jeweils an J1, J2 und J3 und zusätzlich die anderen an J5, damit ich einen geschlossenen Stromkreis habe, da ich ja je Spulengruppe 2 Drähte habe. Also einen Draht an J1 und einen an J5 usw.

Drehe ich nun den Generator, leuchtet die LED.

Nun zu meinem Problem:

Wenn ich nun aber den Generator weg mache und nun an J4 das Pluskabel von meinem Labornetzteil anschließe und an J5 das Minuskabel, fangen die Dioden an richtig heiß zu werden, also wirklich heiß, man verbrennt sich die Finger dran.

Die Spannung des Labor Netzteils habe ich auf 5V gestellt und die Stromstärke auf 0,5A. Das reicht, damit die LED anfängt zu leuchten, aber deutlich schwächer, als wenn ich es mit dem Generator mache.

Laut Multimeter liegt auch nur eine Spannung von 5V an.

Habe ich hier ein Denkfehler? Sind die Dioden nicht für einen Dauerstrom von 5V ausgelegt?

Was mir auch aufgefallen ist, dass wenn ich eines der Kabel vom Labornetzteil an den Kontakt halte, dann kommt auch ein kurzer Funke und das Labornetzteil zeigt C.C statt C.V an, als wenn ein Kurzschluss entsteht. Aber es ist doch keiner vorhanden, oder doch? Durch den Widerstand und der LED sollte doch keiner vorhanden sein, oder?

Oder ist die LED und der Kondensator falsch herum? Muss Minus oben sein und unten Plus? Aktuell ist Minus von C1 unten.

Bild zum Beitrag
Elektrik, Licht, Spannung, Elektriker, Elektrizität, Kondensator, LED, Physik, Schaltung, Widerstand

Ein Stromschalter für die gesamte Etage?

Hallo,

ich habe ein Altbauhaus gekauft. Die Verkäuferin sagte mir, dass neulich erst der FI-Schalter eingebaut wurde und alles erneuert wurde usw...

Ich habe leider sehr wenig Ahnung von der Elektrik und habe das so hingenommen und als "erneuert" abgestempelt.

Jeder Schalter wurde mit einem Aufkleber beschrieben.

Jetzt gibt es 14 Position und 2 davon sind für "Steckdosen und Lichtschalter".

Jedes mal, wenn ich bei der Montage von Steckdosen oder Beleuchtung ein Fehler gemacht hat, ging immer der gleiche Schalter aus. Sowohl im Büro, als auch in der Küche oder im Wohnzimmer. Das kommt mir sehr suspekt vor?

Ein Hochleistungscomputer, ein großer Kühlschrank, Elektroofen, Mikrowelle, Fernseher etc. alles von einer Leitung??? Ist das normal? Oder habe ich einfach keine Ahnung, wovon ich rede?

DENN:

Mir ist eine Sache aufgefallen:

Als die Handwerker hier waren und einen Heizlüfter benutzt haben, wurde dieser nach ca. 30 Minuten warm und der Strom ging aus. Ich dachte das wäre Zufall, weil deren Lüfter kaputt ist.

Nun habe ich einen Industriestaubsauger benutzt, um unsere alte Couch sauber zu machen und nun ist das gleiche passiert. Staubsauger geht irgendwann aus und riecht verbrannt...

Zufall? Beide Gerät kaputt? Oder liegt es am Strom?

Denn dem Kühlschrank oder dem Ofen geht es gut.

Strom, Elektrik, Kabel, Sicherung, Spannung, Elektriker, Elektrizität, Elektroinstallation, Kurzschluss, Steckdose, Stromversorgung, Lichtschalter, Sicherungskasten

Mosfet kaputt?

Ich schalte ein paar LEDs mit einem Mosfet. Dazu nutze ich eine 9V Blockbatterie. Ich verwende den Optokoppler, weil ich die LEDs mit einer eigenen Batterie betreiben möchte und den Microcrontroller dann deutlich leichter anschließen kann. Die Schaltung hatte ich fertig und sie funktionierte und dann habe ich an den LEDs rumgebastelt. Ich habe immer wieder kleinere Sachen geändert und es hat immer funktionert. Auf einmal haben die LEDs immer geleuchtet. In dem Moment, in dem sie tatächlich leuchten sollen, sind sie lediglich etwas heller geworden. Folgendes ist der Schaltplan:

Die LEDs habe ich folgendermaßen angeschlossen:

Insgesamt habe ich die Schaltung zweimal mit etwas anderen LEDs bei der zweiten Schaltung an der selben Batterie. Der Strom beim zweiten Kreis ist allerdings nur um wenige mA höher. Beide haben gleichzeitig aufgehört zu funktionieren.

Ich habe daraufhin anstelle der Mosfets einfache LEDs angeschlossen, um die Optokoppler zu testen. Sie machen genau das, was sie sollen. Danach habe ich die Mosfets wieder eingebaut und den Gate Source Widerstand überbrückt. Die LEDs sind minimal dunkler geworden, haben aber noch geleuchtet. Danach habe ich die Mosfets mit folgender Schaltung getestet:

Das Ergebnis ist das selbe. Die LED leuchtet. Wenn ich den Taster drücke, leuchtet sie etwas heller. Wenn ich den Widerstand überbrücke, leuchtet sie minimal dunkler. Die Mosfets sind im SOT23 Package und zum Testen habe ich die zwei an einen Pin Header gelötet. Ich habe einen neuen gelötet und erst in dieser Schaltung getestet und danach in der eigentlichen. In beiden sperrt der neue wieder zuverlässig.

Dass die anderen Mosfets kaputt sind, ist offensichtlich. Was ich mich frage ist, wie das passiert ist. Da beide gleichzeitig den Geist aufgegeben haben, glaube ich nicht, dass es Zufall war. Aber was an der Schaltung kann sie kaputt gemacht haben? Wie kann ich dafür sorgen, dass sie nicht wieder kaputt gehen, wenn ich neue benutze? Ich betreibe beide weit unter den maximalen Werten von Vds 30V Id 5,7A und Vgs 12V. Wieso sind die kaputt?

Bild zum Beitrag
Lampe, Elektronik, Batterie, Elektrik, Licht, Spannung, Arduino, Diode, Elektriker, Elektrizität, LED, Schaltung, Widerstand

Wie sieht ein Starkstromanschluss gemäß VDE-Normen für Herd aus und hat jemand Erfahrung mit der Anschluss-Serviceleistung von Amazon?

Guten Tag zusammen,

ich möchte mir bei Amazon ein Set von Einbaubackofen sowie Kochfeld kaufen und dazu den Anschlussservice buchen.

Dort steht unter Voraussetzungen, dass der Stromanschluss VDE-Normen entsprechen soll und mit einer Sicherung von 16 A ausgestattet sein muss.

Auf dem Bild ist der Starkstromanschluss für einen E-Herd aus meiner Wohnung zu sehen: Wie kann ich überprüfen ob er dieser Norm entspricht?

Die Schalter mit Nummern 10 bis 12 aus meinem Sicherungskasten gehören zum genannten Anschluss.

Unter Ihnen steht der Schriftzug:

SAFEMAT

LS 68

B16

-----------

~230/400 V

Ist die Voraussetzung der 16 A damit erfüllt?

Darüber hinaus wird noch darauf hingewiesen, dass beim Einbau übereinander ein Küchenanschlussverteiler benötigt wird. Sind diese immer genormt und kann ich einen kaufen? Oder bringt der Lieferant ein mit? Brauche ich sonst noch Material z. B. ein Herdanschlusskabel ?

Darüber hinaus würden mich eure Erfahrung mit dieser Serviceleistung interessieren.

Vielen dank im Voraus für eure Hilfe und viele Grüße!

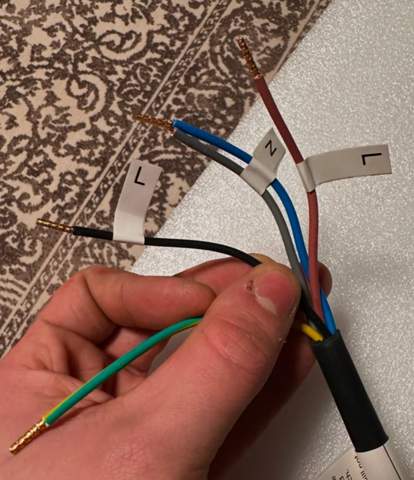

Bild zum Beitrag
Küche, Amazon, Elektronik, Strom, Ceranfeld, Küchengeräte, Backofen, Elektrik, Kabel, Haushaltsgeräte, Elektrotechnik, Sicherung, Spannung, Elektriker, Elektrizität, Elektroinstallation, Herd, Kochfeld, Ofen, Stromversorgung, Herdplatte, Herdanschluss, Sicherungskasten, Starkstromanschluss
