Ich schalte ein paar LEDs mit einem Mosfet. Dazu nutze ich eine 9V Blockbatterie. Ich verwende den Optokoppler, weil ich die LEDs mit einer eigenen Batterie betreiben möchte und den Microcrontroller dann deutlich leichter anschließen kann. Die Schaltung hatte ich fertig und sie funktionierte und dann habe ich an den LEDs rumgebastelt. Ich habe immer wieder kleinere Sachen geändert und es hat immer funktionert. Auf einmal haben die LEDs immer geleuchtet. In dem Moment, in dem sie tatächlich leuchten sollen, sind sie lediglich etwas heller geworden. Folgendes ist der Schaltplan:

Die LEDs habe ich folgendermaßen angeschlossen:

Insgesamt habe ich die Schaltung zweimal mit etwas anderen LEDs bei der zweiten Schaltung an der selben Batterie. Der Strom beim zweiten Kreis ist allerdings nur um wenige mA höher. Beide haben gleichzeitig aufgehört zu funktionieren.

Ich habe daraufhin anstelle der Mosfets einfache LEDs angeschlossen, um die Optokoppler zu testen. Sie machen genau das, was sie sollen. Danach habe ich die Mosfets wieder eingebaut und den Gate Source Widerstand überbrückt. Die LEDs sind minimal dunkler geworden, haben aber noch geleuchtet. Danach habe ich die Mosfets mit folgender Schaltung getestet:

Das Ergebnis ist das selbe. Die LED leuchtet. Wenn ich den Taster drücke, leuchtet sie etwas heller. Wenn ich den Widerstand überbrücke, leuchtet sie minimal dunkler. Die Mosfets sind im SOT23 Package und zum Testen habe ich die zwei an einen Pin Header gelötet. Ich habe einen neuen gelötet und erst in dieser Schaltung getestet und danach in der eigentlichen. In beiden sperrt der neue wieder zuverlässig.

Dass die anderen Mosfets kaputt sind, ist offensichtlich. Was ich mich frage ist, wie das passiert ist. Da beide gleichzeitig den Geist aufgegeben haben, glaube ich nicht, dass es Zufall war. Aber was an der Schaltung kann sie kaputt gemacht haben? Wie kann ich dafür sorgen, dass sie nicht wieder kaputt gehen, wenn ich neue benutze? Ich betreibe beide weit unter den maximalen Werten von Vds 30V Id 5,7A und Vgs 12V. Wieso sind die kaputt?

Hallo zusammen,

kurze Frage, von mir als vollkommen Fachfremder: Es ist doch problemlos möglich, bei einer LED-Schaltung zwei von sechs LEDs mit einem Taster nach Belieben zu zuschalten, oder?

Kontext:

Von einer 9V Batterie geht Plus in einen Schalter. Wird dieser geschlossen, sollen die ersten vier LEDs leuchten (zwei von drei parallel abgehende Zweige, mit je einem Vorwiderstand, für je zwei in Reihe dahinter geschaltete LEDs).

Der dritte Zweig kann mit einem Taster dazu geschaltet werden und bringt, ebenfalls nach einem Widerstand, zwei weitere LEDs zum Leuchten.

Gedanke: Da die Spannung ja überall bis zur Abzweigung gleich ist, ziehen die Verbraucher bei Zuschaltung einfach nur mehr Strom aus der Batterie.

Eine Überlastung kann weder bei Zu-noch Abschaltung des Tasters auftreten.

Sehe ich das richtig?

Erhöht sich die Durchlassspannung, wenn man mehrere Dioden in Reihe schaltet?

Es geht mir auch auf die die Übertragungskennlinie. Ist das alles logisch, oder wurde ein Fehler gemacht. Es geht mir auch um das Verhalten, wenn man den Regler betätigt.

https://www.educational-animation.com/web-animations/transistor-curve/de/animation.html

Ich verstehe die Aufgabe hier nicht. Wie geht das ? Was muss ich machen ? Es geht um die rechte Schaltung

Hallo,

habe folgendes Problem. Habe an meinem Traktor die Arbeitsscheinwerfer gewechselt. Von alten H3 Halogenlampen auf LED Lampen. Vorne funktionieren sie einwandfrei. Hinten habe ich das Problem, sobald ich das normale Abblendlicht anschalte, leuchten die Arbeitsscheinwerfer hinten auf halber Leistung, obwohl der Schalter für die Arbeitsscheinwerfer nicht betätigt wurde. Habe mal gemessen, an den Arbeitsscheinwerfer kommen 5,5V jeweils an. Am Kabelbaum wurde nichts verändert.
Irgendwo muss doch die Spannung herkommen, ich habe auch schon den Schalter für die vorderen und hinteren Scheinwerfer getauscht. Gleiches Ergebniss . Die Dioden die verbaut sind, sind auch in Ordnung, geben nur in Durchlassrichtung Spannung ab

Woran kann es liegen?
Danke für die Antworten

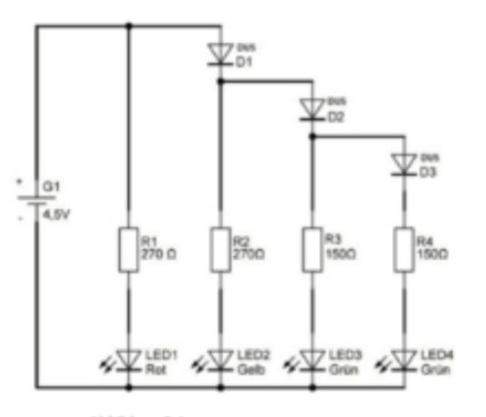

Hallo ich bastel gerade eine kleine beleuchtete Stadt. Aber bei mir leuchten die sehr schwach, weil ich wahrscheinlich einen zu hohen Widerstand hab(330 ohm). Traue mich nicht einfach zu testen weil ich sonst alles neu löten muss. Mit 2 roten LEDs und 4 weißen LEDs. Antriebsspannung 9v und 1A.

Die LEDs sind in Reihe geschaltet.

Danke im voraus

Ich dachte immer ich habe die Fähigkeit Schaltungen zu erkennen nach Zusammenfassung der Widerstände etc., aber folgendes verstehe ich so garnicht. Wie kann die Spannungsquelle da sein, wo R1 vorher war und wie kann Rers in der Mitte angelegt sein? Wie hat man das gemacht, was hat man sich dabei gedacht?

Kann mir jmd bitte schnell helfen.

Das einzige was ich weiß ist, dass es mit Dioden gelöst werden muss, keine weiteren Widerständen

Ich habe so alte Mofa Batterien im Internet gefunden, die ich geschenkt bekomme, man musst doch eigentlich nur die Flüssigkeit Ersetzen oder doch die Dioden?

Würde mich sehr über eine schnelle Antwort freuen

Hallo Leute,

ich habe hier eine Handlampe/Grubenlampe der 1960-Jahre, eine Dominit W207.1 mit 3 aussenliegenden Ladekontakten hinten/oben am Batteriekasten.

Dazu gibt´s das passende Ladegerät mit 3 Metallstreifen als Lade-Kontakte, in dass man die Lampe einstellt. Das ganze wird während und nach der Restauration von 4,8V auf 12V umgestellt, damit habe ich beste Erfahrungen gemacht.

Nun zur Frage: Wie kann ich verhindern, dass nach der Entnahme der Lampe aus dem Ladegerät am aussenliegenden Plus-Ladekontakt der Lampe 12V anliegt? Aus Platzgründen würde ich gerne eine Diode zwische Plus-Pol der Batterie und Plus-Pol vom Ladekontakt löten, um diesen Spannungsfrei zu halten und Kurzschlüsse zu verhindern. Ist das möglich? Und welche Diode kommt in Frage?

Hier seht ihr das gute Stück:

Sage jetzt schon mal "besten Dank" für Ideen und Anregungen!

Hallo, ich verstehe leider absolut nicht wie man die Aufgabe lösen kann.
Kann mir jemand erklären was man hier machen muss?

Hallo, ich habe mal eine ziemlich technische Frage.

Bekanntermaßen fließt der Strom laut Schaltplänen von + zu - .
Physikalisch gesehen fließt der Strom allerdings real von - zu + .

Das würde für meine Logik bedeuten, dass auf einem Schaltplan der Widerstand VOR beispielsweise einer LED sitzen würde. An der Anode.

Physikalisch gesehen würde ich den Widerstand allerdings an die Kathode setzen.

In der Realität ist es aber irgendwie egal, und ein Widerstand regelt den Strom für den gesamten Stromkreis.

Kann man mir eventuell verständlich machen, wieso das so ist? Generell wird in der Praxis ja auch nach Schaltplan gebaut und irgendwie funktioniert einfach alles.
Für mich wäre ebenso unverständlich, wie ein DC DC Wandler bspw 14V auf 12V runterregeln soll, wenn der Strom in der Praxis von - nach + fließt und damit zuerst die Last erreichen müsste, vor allem weil es bei einem Wandler wohl nichtmal egal ist, wo er sitzt.

Ich hoffe hier gibts ein paar schlaue Köpfe, die mir, Laie mit viel Interesse und zu analytisch denkend, das näherbringen können :D

Hallo zusammen,

Ich habe neulich eine Schaltung mit LED und Vorwiderstand gesehen, bei welcher mir der Widerstandswert etwas seltsam vorkommt.

Es wird eine rote LED verwendet 5mm. Diese hat eine Flussspannung von 2V und ist auf einen Strom von 20mA ausgelegt.

Die LED soll an einer Spannungsquelle von 9V betrieben werden.

Der angegebene Vorwiderstand beträgt 1 kohm.

9V-2V = 7V

7 / 0,020 A = 350 Ohm gewählt 360 Ohm

Wie kommt man aber auf 1 kohm?

Ist das so eine Art Sicherheitsreserve oder Pi mal Daumen Abschätzung?

Hallo,

ich habe einen Kippanhänger mit E-Pumpe und dadurch eine verbaute Autobatterie im Anhänger. Ich möchte gerne vorne an der Deichsel eine 12 Volt Zigarettenanzünderdose verlegen. Und dann mit einem Kabel mit zwei Steckern, einer an besagter Dechsel und einen im Kofferraum an einer 12 Volt Dose anschliesen. Müsse ja funktionieren, nur möchte ich nicht, das der Strom vom Anhänger zurück ins Auto fließt. Also müsste ich eine Diode dazwischen setzen. Nun mein Problem, was für eine Diode muss ich da nehmen ?

Gruß

Wolfgang

Hallo, ich wollte einfach mal fragen, ob mir jemand die Aufgabe erklären kann, wieso man sie so wie in dem Lösungshinweis gelöst hat. Vielen Dank!

Guten Morgen,

ich baue gerade einen Brückengleichrichter mit 4 Dioden, 1N4007, auf. Die Dioden sind in Weidmüller Doppelstockklemmen reingelötet, da wir das auf einer Lochblechschaltung machen.

Nach anschließen der Dioden und L1 + N habe ich primär 230V AC, messe aber bei der Sekundärseite ca. 100-105V DC..

So ganz verstehe ich das noch nicht - verliere ich so viel Spannung an den Dioden? Würde natürlich gerne 230V DC an der Sekundärseite haben..

Danke für eure Hilfe.

Grüße,

David

Hallo,

In der Berufsschule haben wir das Thema Dioden. Wir sollten sagen welche Lampe bei positiver Eingangsspannung Ue leuchtet.

-Der Strom überbrückt durch die Diode (D1) ja die Lampen P1 und P2

-Warum fließt er dann aber nicht auch noch durch Diode (D2) sondern durch den Widerstand (R1) wieder zum N?

Wäre toll wenn mir jemand helfen kann.

LG

Kann mir jemand der Funktion dieser Transistoren im Bild erklären? Als info, der Sensor hat eine kleinere Widerstand am Tag, und eine höhere am Nacht. Ich weiß aber nicht, in welche reinfolge der Strom durch die Transistoren fließt , also von Emitter nach Basis, und dann zu den zweite Transistor? oder gleich über den Kollektor (oder auch vielleicht etwas komplett anders). Vielen dank am jeden Fall wenn jemand antwortet

Könnt ihr mir helfen dieses Beispiel zum Thema Dioden zu Lösen:

In einer Schaltung wird ein rote LED über einen Rv = 330 Ohm an +5V betrieben.

a) Berechnen Sie, wie groß der Strom ist, der durch die LED fließt.

b) Die rote LED soll durch eine blaue LED (Uf = 3,3V) mit ähnlciher Helligkeit (gleicher Strom )ersetzt werden. Welcher Vorwiderstand aus der E48-Reihe wird gewählt

Hallo zusammen,

ich suche die hellste IR-Diode, die es hier zu kaufen gibt.

bei reichelt elektronik

Weiß aber nicht, an was ich mich orientieren soll.

Schön wäre es, wenn mir jemanden genau sagen könnte, welche IR-LED unter dem oben angegebenen Link die hellste IR-LED ist.

Hallo Leute,

ich hab eine kurze Frage, da unser Lehrer und keinerlei Erklärungen gibt, ist in mir die Frage aufgekommen, warum diese Dioden (siehe Bild) eine rote Umrandung bei unserem Boardplan haben.

Danke für die Antworten!

Hallo,

Ich komme bei folgender Aufgabe nicht weiter, ich bin mir nicht sicher wie die Spannung U_R1 aussieht. Solange V_x so niedrig ist dass die Diode sperrt ist mir schon klar dass U_R1=V_x-V_B aber dann? Wie verhält sich U_R1 sobald die Diode leitet. Ist es dann noch immer U_R1=V_x-V_B?

Hallo, ich plane einen Stromkreis zu bauen und bräuchte etwas Hilfe mit den Spannungen, Stärke und Widerstand.

Folgendes habe ich geplant:

2 AAA Batteriegehäuse, Schalter und 6 LED Dioden in Gelb, Orange, Rot, Grün, Blau und Lila (Schwarzlicht).

Ich weiß, dass womöglich ein Widerstand eingebaut werden muss, aber im Netz finde ich Dioden mit unterschiedlichen Messungen. Mein Kopf explodiert langsam, da ich irgendwie festsitze. Kann mir womöglich einer helfen?

(rot ist eine Fädelung)
Was machen jeweils die Fets T1602 und Transistoren T903 T907 T905?

Moin,

ich will einen inverter bauen, unter anderem um positive Logik an einem ne555 als latch zu nutzen. Ich habe es mit der Schaltung im Bild versucht. Der Widerstand nach Vcc hat 1k, an der Basis des Transistors hat 10k. Davor ist ein einfacher Taster. Der Strom hat gereicht, um den Transistor leitfähig zu machen, das habe ich in der Normalen emitterschaltung getestet. Verwendet habe ich einen bc547c. Bei !Y habe ich eine LED mit 1k Vorwiderstand. Vcc ist 5vdc aus einem arduino mega. Wenn ich es anschließe, leuchtet die LED normal, wenn ich die Taste drücke, wird sie aber nur leicht gedimmt und nicht ausgeschaltet. Wieso ist das so?

Hallo! Ich habe folgendes Problem. Ich habe eine Ampel, die immer dann rot leuchten soll, wenn die Strecke nicht frei gegeben ist. Wenn sie es aber ist, was ich durch den Schalter signalisiere, soll die LED ausgehen, dafür aber eine andere leuchten.

Ich hatte mir eine Schaltung mit einem Transistor (NPN) überlegt (Bild oben), er hat aber nur ein Problem: Er tut genau das Gegenteil, was ich möchte. Ich möchte sehr gerne, dass der Transistor den Strom von Kollektor zu Emitter unterbricht und nicht zu schaltet.

Gibt es da eine Möglichkeit? :c

Kann man da einen PNP-Transistor nehmen (im Bild unten)?

hallo zusammen

kann mir jemand helfen bei aufgabe wie kann man das anschliessen mit dioden habe ich foto hochgeladen

hallo, Ich habe eine kleine LED Schaltung aufgebaut.

• Versorgungsspannung: 5V
• Uf der LED`s: 2V
• Imax der LED´s: 20 mA
• Strom soll 10 mA betragen

Ich habe eine LED mit einem 330 Ohm widerstand in einem Strang ( 5V - 2V / 330 Ohm = ca. 9 mA ),

und Zwei LED´s in Reihe mit einem 100 Ohm Widerstand (5V - 2 x 2V / 100 Ohm = 10 mA )

Jetzt ist es aber so, dass die in Reihe geschalteten LED´s trotz (leicht) größerem Strom deutlich Dunkler leuchten als die Einzelne.

Kann mir jemand sagen wieso genau das so ist und wie ich alle drei LED´s möglichst gleich hell leuchten lassen kann, Ohne den Maximalstrom zu überschreiten?

Danke schonmal im Voraus.

Wie groß ist die Spannung am Emitter wann an Basis 12V und am Collector 5V anliegt (NPN Transistor)?

Kennt jemand ein Programm für Schaltungen Wechselstrom zum simulieren?

Hallo, brauche dringend Hilfe in E-Technik. Eine AC-Quelle mit Ue= 500mVpeak und Gleichspannungsanteil von 10V speißt einen Vorwiderstand von 100 Ohm und eine Z-Diode mit einer Durchbruchsspanunnung von Uz=6,8V. Ich hab die Eingangspannung gemessen und sie war U= 500mVpeak groß. Die Spannung an der Z-Diode war ungefähr 8,2 mVpeak und der gemessene Strom im Umlauf war 30,2 mA. Die Aufgabe ist jetzt aus den gemessenen Größen, den DC-Strom anteil zu berechnen und den Effektivwert des Wechselstrom, sowie den differentielen Widerstand zu berechnen. Ich bräuchte Hilfe, wo ich anfangen soll bzw. welche Formeln ich benutzen muss.

Hallo, ich wollte fragen was man tun kann um beide phasen einer diode zu nutzen bzw wie das geht

Ich versteh beide Aufgaben nicht, aber ich möchte nicht nur eine Lösung, sondern Erklärung. Leuchten nicht immer alle Lampen?Und was genau ist dann überhaupt der Unterschied bei Wechselstrom und Gleichstrom in diesem Beispiel?

Hallo Leute,

Ich habe derzeit eine Suround Soundanlage von Harman Kardon (HKTS 16) aus dem Jahr 2010.

Seit einem Jahr habe ich einen neuen AV Receiver (Denon AVR-X2800H) der mehr Leistung hat. Seit längerem merke ich, dass der Sound immer schlechter wird. Habe mir mittlerweile für Partys eine JBL Partybox 110 gekauft und merke dezent den Unterschied. Der Subwoofer von Harman Kardon krechzt nur und lässt alles nur vibrieren statt einen kräftigen tiefen Bass zu erzeugen den man im Körper spürt.

Ich habe mich daher umgesehen und bin auf die Teufel Consono 35 Mk3 Power Edition gestoßen und bin am überlegen ob ich mir die Zulegen soll. Bin mir aber nicht sicher ob das wirklich so ein unterschied macht bzw. ob sich der Kauf lohnt.

Hat da wer Erfahrungen mit der Anlage oder was würdet ihr sagen?

Diese Schaltung soll nach 8 Sekunden nach betätigen des Schalters angehen und die LED soll leuchten aber nach dem betätigen des Schalters geht die LED nach ein paar Sekunden circa zwei wieder aus. Warum geht sie wieder aus? Und warum funktioniert die Schaltung nicht? Was hätte ich anders platzieren sollen? Bitte genau beschreiben. Und die krokodilklemmen nicht beachten die kommen dort nicht hin. ( habe es schon an den richtigen punkten für die klemmen probiert, tut auch nicht wie es soll )

[Bild entfernt]

Hallo ich habe einige Fragen zu folgender Schaltung: (Stammt aus einem Datenblatt von Texas Instruments)

Also R1 ist doch einfach nur der Widerstand für den invertierenden Verstärker, wieso wird der vom dem C3, der die Gleichspannung filtert, eingebaut? Wofür ist C2, ich habe gehört für die Filterung von hohen Frequenzen, aber wie funktioniert das? Wofür ist R4? Kann man den nicht einfach weglassen? Wofür braucht man nochmal einen Kondensator am Ende von der Schaltung? Rest der Schaltung versteh ich. Es scheinen viele Fragen zu sein, aber ich bin wirklich sehr dankbar wenn einer alle beantworten kann. Vielen Dank nochmals!

LG!

Habe mit der Bezeichnung leider nix gefunden.

vielleicht kann mir jemand weiter helfen...oder welche ich als Ersatz nehmen kann.

mfg

Ich noch Anfänger in diesem Thema und möchte eine IR-Sendediode per GPIO Pins an meinem Raspberry Pi5 anschließen, sodass ich die empfangenen Signale vom IR-Receiver gespeichert über die IR-Sendediode ausgeben kann.
Jedoch finde ich nichts richtiges im Internet, was mir weiter helfen kann wie man einen IR333-A Sendediode anschließen kann.
Außerdem sind die meisten mit einem Komplett Set wo die Diode schon komplett angeschlossen ist.

Noch dazu müsste ich mir Sachen wieder Bestellen und zu Hause habe ich noch 3x 15Ohm, 1x 120Ohm, 1x 5600Ohm, 1x 1000Ohm Kohlenschicht Widerstände. Noch dazu habe ich noch eine IR-Receiver Platine, weil der Sensor oben drauf warum auch immer nicht mehr funktioniert.

Braucht man zwingend einen Widerstand und einen Transistor?
Was gibt es für Möglichkeiten die IR-Sendediode an zu Schließen?

Hey,

ich habe ein kleine Problem mit den Transistoren, ich habe die Theorie etc. verstanden, aber wenn ich es probiere nachzubauen funktioniert es einfach nicht.

Bild 1:

So muss ich es nachbauen. (Es ist ja ein npn-Transistor, wieso ich dann beim Emitter 5V anlegen muss weiß ich nicht).

Bild 2:

So habe ich es nachgebaut, btw. es sollte ein NOR Gatter sein.

Also kann mir jemand sagen wieso das so nicht funktioniert?

Aufgabe 1c):

Meine Lösung:

Frage:

Ist die logische Schaltung richtig?

Hallo, ich muss für eine Ausarbeitung in der Schule diese Schaltung aufbauen und erklären. Verstehe aber nicht ganz wie man auf die Widerstandswerte kommt.

Am Eingang liegen 230V Netzspannung an und am Arduino eben die 5V

Kann mir da einer weiterhelfen

Ich habe heute Nachmittag mehrere LED dioden verlötet, musste aber dann feststellen, dass bei mehr als 2 Dioden alle nicht mehr leuchten. Weiss zufällig irgendjemand wie man das beheben kann?

Wir haben das hier im Unterricht aufgebaut.

Wie man sieht ist am GND das gelbe Kabel angeschlossen, welches wiederum in diese P+Reihe reingesteckt ist

Von dieser P+Reihe, geht das rote Kabel aus und wird weiter (siehe gelbe Markierung) zur Basis des Transmittors geleitet.

Da es ein npn-Transmittor ist, ist ganz sicher, dass die Basis p-dotiert ist und somit, die Basis ein Pluspol sein muss.

Also ist somit klar, dass das GND ein Pluspol ist.

Aber im Hefteintrag haben wir aufgeschrieben, dass die GND der Minuspol und der 5V-Anschluss der Pluspol ist..

Und nachdem ich im Internet recherchiert hab, wird auch gesagt, dass das GND der Minuspol ist..

Hab ich den Hefteintrag falsch abgeschrieben und die Internetquellen haben etwas anderes gemeint?

Oder lese ich die Schaltung hier komplett falsch??

Ich würde mich über jede Antwort freuen,

LG Mayu ;-;

-----------------

*Die Umfrage ist falsch, müsste eigentlich lauten:

1) GND ist Minuspol, hast den Schaltkreis falsch gelesen

2) GND ist Pluspol, hast den Hefteintrag falsch abgeschrieben& Internetquellen waren falsch

Tut mir leid

Man kann es auch Googeln, der Durchlassrichtungs-pfeil zeigt von der Basis zum Emmiter. Aber es müsste doch genau andersrum zeigen..

Die Elektronen fließen vom Emmitor zur Basis und fließen dann in die Basis ab.

Ich verstehe nicht, wie man das machen soll. Kann mir jemand helfen? Zumindest einen Ansatz?

Hallo, ich habe einige Fragen zum Thema DTL, denn in der Vorlesung wurde uns das nicht so genau erklärt.

Wenn ich zB einen Schaltkreis mit Widerstand, Transistor und Dioden für eine bestimmte logische Aussage erstellen soll (wie XOR usw), gibt es da Tricks oder Tipps, wie man die Bauteile kombinieren kann?

Ich habe außerdem eine Schaltung zu NOR und NAND auch im Internet gefunden und verstehe nicht, wieso bei der Basis des Transistors dort einmal eine Diode und einmal ein Widerstand ist. Kann mir das jemand erklären?

Hallo! Ich bastel derzeit an meiner Modellbahn und versuche, mir das Wissen ein wenig anzueignen, was ich dazu brauche - ich habe absolut keine Ahnung und wirklich Anschluss habe ich auch nicht...

Ich habe vor, Licht nachzurüsten. Z.B. für die Laternen oder LEDs auf dem Schaltpult. Dafür brauche ich Gleichstrom. Ich möchte es aber an den Wechselstromstromkreis anschließen, vielleicht baue ich später den dritten Stromkreis separat - wie auch immer, ich möchte einen Brückengleichrichter davor, um auch zu garantieren, dass wirklich Gleichstrom ankommt.

Nun - was sind die Vorteile eines gekauften Brückengleichrichters? Ich habe auch gesehen, dass man den mit vier Dioden einfach selber bauen kann - für unter 10ct. Da lohnt es sich doch eher, das Teil selber zu machen, oder? Ich meine, mit 50ct ist ein gekaufter zwar auch kein Untergang, aber wo man sparen kann....

Ich habe zwar selbst nie gelötet, mein Vati bringt es mir aber bei.

Danke!

Hallo!

Wie kann ich die Spannung die die Led nach einem Drehpotentiometer R1=10K Ohm bekommt berechnen?

Schaltplan:

+12V----------Drehpotentiometer----Voltmeter------V-

Ein Turm im H0 Modellbau soll mit 3 Schaltkreisen beleuchtet werden, zwei mit Dauerlicht und eine soll blinken, Versuche sind leider fehlgeschlagen:

Aus Wechselstrom wird Gleichstrom, der dann 25 % mehr Leistung hat, von 16 V auf 20 V. Geschaltet ist es so; Zunächst Diode, dann Kondensator, dann Widerstand -> Gleichspannung ca. 20 V., dann 2x je 4 in Reihe geschaltete LED, und am weiteren Widerstand die Blinkdiode.

Keine Lösung gefunden bisher, Selbst Gleichstromversorgung (also ohne Diode, Kondensator Widerstand) rauchten alle LEDs(12 Volt und 4 LEDs in Reihe)

Was ist hier falsch?

Hallo, ich muss folgende Wahrheitstabelle ausfüllen. Ich habe mir überlegt, dass bei A,B = 0 die ganze Spannung von 5V nicht direkt am ersten Widerstand abfällt, da es ja links noch einen Widerstand gibt. Also wäre dort Vout undefiniert, also -. Bei den anderen Wahrheitswertbelegungen bin ich mir unsicher, denn könnte man nicht dasselbe für A oder B sagen, wenn dort jeweils 5V anliegen?

Wie löse ich die Aufgabe? Habe ich einen Denkfehler? Einige Kommilitonen meinten, Vout wäre überall 1.

V20 wurde verpolt eingebaut. Welcher U max und welcher U min würden am X11 zum X12 anliegen?

Hallo Liebe Leute,

ich habe Fragen zu dieser Aufgabe:

(1) Warum ist die Spannung u2(t) null , wenn u1(t) negativ wird?

(2) Wie komme ich auf die 7,75V im Linearen Bereich ? Diese Spannung ist die Grenzspannung , die mir die 4,7V der Diode liefert in diesem Bereich. (siehe 2 Bild)

Ich hoffe auf Antworten , Vielen Dank!

Hey! Hätte da eine Frage an die Elektriker unter euch ^^
Warum befindet sich der Widerstand nach der Diode?

Ich dachte erstmal das wäre ein Wiederstand . Der steht aber direkt da neben . Auf dem Bauteil steht ,, D01 und D02". Ich kann damit nichts anfangen. Kann mir jemand helfen ?

Habe eine Diode im Gerät die Sperrt bei 200V (Sperrspannung).

Nun habe ich nur eine Diode, bei der alle anderen Werte gleich sind, ausser die Sperrspannung die ist 800V. Kann ich die bedenkenlos einsetzten?

Ist in dem Fall die Anode oben und die Kathode unten ?

Hallo, bei meiner Mikrowelle ist gestern die HS-Diode verreckt. Rauch usw.

Kann ich es jetzt so machen dass ich die defekte Diode einfach ausbaue ohne eine neue einzubauen, oder funktioniert dann die Mikrowelle nicht? Ich meine, was für eine Funktion soll denn diese Diode haben wenn es nur zwischen dem Pol des Kondensators und dem Metallgehäuse hängt? Am Metallgehäuse des Gerätes fließt doch sowieso kein Strom.

Danke und besten Gruß

Im Internet steht folgendes:

,,Für das Basispotenzial von K4 kann man UB0 = 0,7 V und für den durchgeschalteten Transistor K2 ein Kollektor-Emitterpotenzial von UCE ≈ 0,3 V annehmen. Das Kollektorpotenzial von K2 das gleichzeitige Basispotenzial von K3 liegt bei 1 V, wodurch der noch leitende obere Ausgangstransistor K3 nunmehr gesperrt wird. "

Wenn das Basispotential von K3 bei 1V ist, warum sperrt der dann? Ich dachte der leitet ab einem potential von 0,7 V

Wenn zB beide eingänge auf low sind, dann ist ja 0,7V im Knoten X. Warum sperrt aber dann der Transistor? 0,7V an der Basis sollten doch reichen, damit der Transistor leitet oder?

Ich hab mir angeschaut wie der Transistor funktioniert, aber ich versteh die Schaltungen trotzdem nicht.

Es handelt sich hierbei um eine Not Funktion, doch warum? Also klar wird das Eingangssignal invertiert, aber warum das genau so ist, weiß ich nicht

kann mir jemand sagen, warum meine schaltung nicht funktioniert?

Die lichter sind durchgehen an

Also eine invertierende Schaltung (oben - unten +) und die Zenerdioden lassen den Strom in eine Richtung fließen. Aber was machen die Dioden genau in Zusammenhang mit dem Opv?

Hallo, ich hänge hier an der Aufgabe fest. Bin mir leider nicht sicher und konnte auch nichts ähnliches finden an Aufgaben mit zwei Dioden die parallel zueinander sind.

Hallo, hier sind vier Schaltungen abgebildet. Woran erkenne ich, ob das Lämpchen L1 oder L2 leuchtet?

Könnte mir bitte jemand weiterhelfen

Hey,

Beide Dioden sind doch in gleiche Richtung?

Vielleicht wird es mir klar wenn eine kurze Erklärung einer Diode kommt. :)

LG

Hey,

Beide Dioden sind doch in gleiche Richtung?

Folgende Simulation habe ich erstellt fuer einfache LED:

Aber von welcher Stromrichtung geht man hier aus? Ich nehme an physikalisch, also minus nach plus? Da ich in Minusrichtung auch den Widerstand "vor" der LED habe.

Hallo liebe Community,

Ich habe ein MIG Schweißgerät mit 400A. Mir ist aufgefallen, dass beim Gleichrichter 3 Dioden defekt sind. Es sind die Annoden und Kathoden Siemens E1120 und E1220 verbaut. Da ich diese nirgends bekomme, und ich ein Angebot mit Siemens E1140 und E1240 aus einem altbestand gefunden habe, spiele ich mit dem Gedanken diese einzubauen. Laut Beschreibung würden diese mehr Spannung abhaben können und das man diese dadurch ersetzen kann. In meinem Gleichrichter sind 36 Dioden verbaut. Kann man die neuen/alten Dioden einbauen oder passt dies von der Bezeichnung her nicht? Bilder im Anhang

Vielen Dank für eure Hilfe. Ich schätze das sehr ;-)

Hallo ich habe eine Maschine die nur selbstverständlich funktioniert wenn ich die cathode und Anode verbinde. Die Frage ist wenn ich aus Versehen nur die Cathode oder Anode berühre kann ich einen Stromschlag bekommen?

Hallo, Ich habe eine Frage zu Z-Dioden. Der Arbeitsbereich einer Z-Diode beginnt ja, sobald die Durchbruchspannung erreicht ist. Und im Arbeitsbereich wird die Z-Diode leitfähig und die Stromstärke steigt schlagartig an. Das ist ja die Definition zu dem Thema, die ich gefunden habe.

Ich habe jetzt eine Frage zu den Diodenkennlinien. Ich habe hier ein Bild von Wikipedia. Wenn man sich die rote kennlinie anguckt dann kommt links von der Y-Achse ja erstmal der Sperrbereich und ab -1V sieht man einen Anstieg des Stromes, der durch die Z-Diode fließt. Ab -2,7V steigt dann der Strom schlagartig an. Beginnt jetzt der Arbeitsbereich sobald die Diode nur minimal elektrisch leitend wird oder erst wenn die anfängliche Kurve des Anstiegs überwunden ist und der "lineare" starke Anstieg beginnt? Das sind ja 2 verschiedene Punkt oder ist was bei meiner Definition falsch?

Was benötige ich damit ich dies so betrieben kann? Soweit ich weiss eigentlich ein wiederstand ( diode ) könnte jmd. Mir ein link für dieses Problem schicken? Wird auf einem roller verbaut.

R₁=100 Ohm

R₂=150 Ohm

D₁ (Zenerdiode)= 3,3 V in Sperrrichtung

D₂ (Zenerdiode)= 6,2 V in Sperrichtung

D₃ (rote LED)= 1,6 V in Durchlassrichtung, I_D3 >= 2mA zum leuchten

Die Einschaltspannung verstehe ich aber warum schaltet sich die Diode aus ohne Kaputt zu gehen?

Es handelt sich um eine Komparator Schaltung

Hallo kann mir einer sagen wie man die Aufgabe 5.6 richtig löst. Mein Lehrer meinte die Spannungsstabilisierung ist auf 12V nicht möglich. Bei meiner Rechnung allerdings schon.

Hallo,

ich musste mit dem Oszilloskop eine Messung eines Brückengleichrichters durchführen und dabei kam heraus, dass die Spannung über der Last nie 0V wird, sondern immer größer oder gleich 2V beträgt.

Die Schaltung sah so aus:

Die Amplitude des Eingangssignals beträgt 10V.

Alle LEDs sind gelbe LEDs mit einem Spannungsabfall von 2V. Die Stellen, an denen die Kanäle angeschlossen wurden, sind markiert, ebenso deren Massen mit einem zusätzlichen M.

Rechts davon sieht man in rot Kanal 1 und in gelb Kanal 2. Die grüne Kurve erstellt der Mathemodus, also A-B. CH1 - CH2 also. Zwischen den Bergen der grünen Kurve zeigt das Oszilloskop 2V an.

Ich frage mich wie das sein kann. Eigentlich müssten es hier doch 0V sein. Ist der Messaufbau fehlerhaft?

Wie hat man in alten Ladegeräten aus den 40er und 50er Jahren für Autobatterien Gleichstrom erzeugt? Gab es damals schon Dioden? Kann man die heute noch kaufen?

Folgende Schaltung gegeben. Wobei alle Widerstandswerte bekannt sind. Der mittlere Widerstand kann aber auch eine Diode sein, je nach Schaltung. A ist ein Funktionsgenerator, Das Oszi hier schlampig als Voltmeter eingezeichnet. Ich messe nun Die Spannung und weiß das Strom x fließt.

Nun ist gefragt wie groß der Fehler ist der hier gemacht wird. Ich weiß welches Oszilloskop ich habe und hab auch schon geschaut ob es da irgendwelche Güteklassen gibt aber nix gefunden. Bin da leider etwas überfragt.

Der Strom x setzt sich zusammen aus der Reihenschaltung des ersten Widerstands und vom parallel Zeug hinten.

Hmm

In vielen simplen Maschinen wie Küchenmixer oder auch Werkzeugen wird zur Reduktion der Drehzahl eine Diode vorgeschaltet.
Die Beobachtung ist, dass aber damit die Drehzahl NICHT halbiert wird.

Ich möchte euch fragen, ob meine Überlegung richtig ist:

• Mit dem Abschneiden der einen Sinushalbwelle halbiert man im Prinzip die zugeführte Energie pro Zeit, also die Leistung
• Weil Leistung sich aus "Drehzahl mal Kraft" (Winkelgeschwindigkeit mal Drehmoment) berechnet, müssen sich beide mit der Diode "nur" um Faktor Wurzel(2) reduzieren, damit eine Leistungshalbierung resultiert.
• Also geht die Drehzahl nur auf ca. 71% zurück
• und die "Kraft" geht auch auf ca. 71% zurück

Stimmt das so ungefähr?

Hey zusammen ☺️✋🏻. Bin irgendwie voll in so einer Schaltung interessiert. Verstehe halt echt nicht wie das mit dem IRF Z44N und dem TL431 funktioniert und warum brauche ich vor der Batterie eine Gleichrichterdiode?

also erstens: warum eine Gleichrichterdiode in einem Gleichstromsystem

zweitens: wie funktioniert das mit dem TL431 (Präzisions shut Regler) ?

wie funktioniert die Schaltung dann insgesamt ?

danke für eure Hilfe im Vorfeld. ☺️😘

Hallo,

Letztens ist mein Fernseher (natürlich 2 Monate nach Garantieende) einfach von jetzt auf dann ausgegangen.

Es leuchtet nichtmal mehr die StandbyLED.

Hab bei der Hauptplatine natürlich schon gemessen (Durchgang) ob der Stecker noch verbindung hat. Die eingebaute Feinsicherung hat hier auch nicht ausgelöst. An was könnte es liegen und was muss ich tun bzw. Kann ich machen damit man den Fehler evtl eingrenzen kann😅.

Vielen Dank

BITTE ALLES DURCHLESEN

Habe ein Netzteil wo ich Volt einstellen kann. Damit habe ich meinen Transformator betrieben und absichtlich Lichtbögen erzeugen lassen. Ich habe bemerkt, das 2V eigentlich recht passend sind, um gute Lichtbögen erzeugen zu lassen.

Ich habe mir auch einen Akku bestellt, der 3.7V Output gibt. Ich will ihn dann an meinen Transformator anschliessen. Da für mich 3.7 Volt zu viel sind, habe mich entschlossen, eine Schaltung zu bauen die mithilfe von einem LM317T die Spannung reduziert. Die Schaltung funktioniert auch, die bringt so viel Volt wie ich will aber der Transformator funktioniert komischerweise an dieser Schaltung nicht.

Ausserdem IST KEIN EINZIGES TEIL BESCHÄDIGT. Ich habe wirklich ohne lügen, diese Schaltung 5 mal GEBAUT! Habe ganze Zeit gedacht, das ich was falsch mache aber ich bin mir sehr sicher, das alles richtig ist. Man muss auch sagen, das diese Schaltung echt einfach ist, ich sehe hier keinen Grund für einen Fehler

Komischerweise zieht der Transformator angeschlossen an der Schaltung nur 0.08A und erzeugt auch keine Lichtbögen. Wenn der Transformator direkt am Netzteil angeschlossen ist und natürlich genau so viel Volt bekommt, dann erzeugt er auch Lichtbögen und Zieht mehr als 1A

Bitte nicht nach dem Sinn der Schaltung fragen, einfach helfen ohne irgendwelchen komischen Bemerkungen.

Bin ausserdem kein Profi oder Experte...

Bitte wer kann mir helfen! Kenn mich nicht aus! Lg

Für mein Projekt mit dem Raspberrypi wollte ich mittels der GPIO Pins prüfen, ob an meinem externen Gerät eine Spannung anliegt. Nachdem diese jedoch 32V beträgt, und die GPIO Pinks maximal 3,3V vertragen, wollte ich das Problem mit einem Spannungsteiler, 2 Widerständen in Reihe, einem 100k Ohm und einem 10,4k Ohm Widerstand lösen. Dabei fällt an R2 die gewünschte Spannung von ca. 3V ab.

Jedoch besteht nun das Problem darin, dass die externe Spannung schwankungen unterliegt. Um unabhängig von der Spannung prüfen zu können, ob eine Spannung anliegt oder nicht, sollte die Schaltung aus 2 Wiederständen mit jeweils 100k Ohm und einer Z-Diode von 3V gebaut werden. (vgl. Abbildung).

Durch die Zener Diode in Sperrichtung wird sichergestellt, dass immer 3V abfallen, liegt die Spannung unterhalb, sorgt der Parallelgeschaltete Widerstand als "Pulldown" Widerstand für einen sicheren 0V Zustand am Raspberry Pi, bzw. für 1/2 U_ges wenn 3 > U_ges > 0.

So viel zur Theorie. In der Praxis messe ich jedoch an der Diode eine Spannung zwischen 1,8 und 2,2 V, bei einer Eingangsspannung von 12 bis 40V. Die Abweichung sollte durch den parallelen Widerstand hervorgerufen werden, jedoch kann ich mir nicht erklären, weshalb keine Spannung zwischen 2,8 und 3V vorliegt, wie es eigentlich auch die Simulation in https://www.falstad.com/circuit/circuitjs.html zeigte.

Liegt es an falsch gewählten Werten der Widerständen, oder benötige ich eine Zener Diode mit einer höhren Durchbruchsspannung ?

Vielen Dank im Voraus.

Abbildung 1

Guten Abend liebe Leute,

ich wüsste gerne ob meine Annahmen korrekt sind.

!!!!(Bild bitte entfernen oder Frage Löschen)!!!

Gelb:

Bei dieser bauteilgruppe handelt es sich um eine konstantstromquelle. Diese kann über den Optokoppler U8 angesteuert werden.

Blau:

Das ist ein Tiefpass mit einer fg von 60Hz.

Grün:

Eine Kombination aus einer Z-Diode einem Widerstand und zwei Dioden. R27 als Strombegrenzung für U14 und D5 um einen Umax am AD Wandler von 4,8V zu erhalten. Somit dient die fünf als schutzbeschaltung.

Gehört R17 auch noch zur konstantstromquelle? Die Toleranz beträgt ja lediglich 0,1%. Was für einen shunt spricht.

Was sagt Ihr? Habe ich einen Fehler in meinen Überlegungen?

Danke im Voraus

Zum Beispiel bei diesem Ding, finde die Leuchten komplett unnötig!

Hallo,

Was genau ist der Unteschied, zwischen den folgenden drei Bauteilen.
Leuchtdiode, Z-Diode, Diode

Die sind mit den nachfolgenden Schaltzeichen belegt.

Hallo Community,

Ich versuche es jetzt nochmal mit mehr Bildern. Ich habe hier ein Steuermodul für eine Waschmaschine.

Wie es aussieht habe ich einen kurzen Kurzschluss von einigen kilo Ohms am 5V und 0v Leitung. Sprich der ist nur kurz vorhanden und anschließend nicht messbar mehr. Mithilfe des Labornezteil werden aber über 6 Amper gezogen, wenn ich 5v anschließe. Ich finde das ist nicht in Ordnung ?. Zusätzlich wurde folgendes Bauteil extrem heiß.

Dieses Bauteil sitzt an der Position:

Ebenfalls sind die Zener Dioden sehr heiß, diese sitzen hier :

Wie kann man prüfen ob die Zener Dioden noch intakt sind? Was ist der Anschluss SCL und SDA?

Liebe Grüße

MegaMann1234

Folgende Frage. Ich sollte bei der Schaltung bei der eine Diode und ein Widerstand in reihe geschaltet den Spannungsverlauf am Widerstand oszilloskopieren. Die Schaltung lag an 12V Wechselspannung an bei einer Frequenz von 50Hz. Bei einem Oszilloskop kann man ja zwischen Wechsel und Gleichspannung umschalten. Und jetzt kommt der Teil den ich nicht verstehe. Im ersten Bild war die Einstellung auf Wechselspannung. und da ist die die spitze der positiven Halbwelle auch etwa bei 12V. Wenn ich jetzt aber auf Gleichspannung umgestellt habe, so wie in Bild 2 so liegt die Spitze bei 17V obwohl nur 12V anliegen. Kann mir das jemand erklären?

Hallo warum ist das so?

Erkläre, dass bei einer bestimmten Spannung zwischen den Enden der Diode die Stromstaerke ploetzlich steigt.

Freue mich ueber schnelle Antworten

hallo Leute, also lerne gerade für Physik und wollte fragen warum die Diode in eine Richtung leitet und warum die Sperrschicht Sperrschicht genannt wird oder wie sie entsteht?
Danke im Voraus

Ich habe diese Schaltung aufgebaut und die Ladungskurve mit dem Oszi aufgenommen. Nun soll ich die einzelnen Zustände auf der Kurve interpretieren. Ich weiß, dass sobald der Strom durch Diode 1 geflossen ist, diese den Weg sperrt.

Habt ihre Quellen für mich, die dazu passen?

Hallo es geht um mein Dioden Laser gerät der Marke Laser Medical aus den Niederlanden , mir ist hinten am interlock der Stecker gebrochen bzw. die Zähne die dran waren und die haben dafür gesorgt bzw. haben den Befehl gegeben das mein Gerät Lasern darf. Ich finde kein Neuen Stecker der Art und von den Herstellern kam noch keine Antwort, kennt sich damit vielleicht jemand aus ? (Siege Fotos)
