Hi,

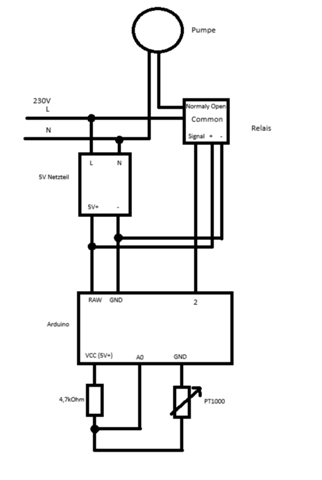

ich möchte eine kleine Pumpe mit einem Arduino ansteuern und wollte fragen ob mein Schaltplan so korrekt wär. Die Pumpe verbraucht maximal 80W/0.38A .

Muss ich außerdem noch etwas beachten wenn ich eine 10m Leitung für den PT1000 nutze (bezüglich Leitungswiederstand)?

Hallo zusammen,

sagen wir es geht um ein einfaches Radio, nur UKW, mit Senderabstimmung und Lutstärkeeinstellung, ist so weit aufgebaut und funktioniert.

Was könnte man daran noch mittels Arduino an Funktionen realisieren?

Stummschaltung? Einschaltknopf mit LED-Ring der die Farbe wechselt?

Was würde euch noch einfallen?

Kann mir jemand die Schaltskizze von einem vereinfachten optischen Rauchmelder erkären?

Einfach eine Schaltskizze mit Vorwiederstand, LDR, Lautsprecher und LED.

Vielen Dank!

Ich habe mir das "LAFVIN 3.5 inch TFT LCD Touch Display Shield Module 480x320 SPI Serial ILI9488 with Touch Pen Compatible with Arduino" (Link Unten) gekauft und wollte es mit dem Arduino Uno ansteuern. Da ich in dem Bereich noch eher unerfahren bin und zu diesem speziellen Display keinerlei Daten online sind, habe ich ChatGPT gebeten einen Testcode dafür zu schreiben:

#include <TFT_eSPI.h>
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI(); // Verwende die Setup-Datei

void setup() {
 tft.init();
 tft.setRotation(1); // 0-3
 tft.fillScreen(TFT_BLACK);
 tft.setTextColor(TFT_WHITE, TFT_BLACK);
 tft.setTextSize(2);
 tft.setCursor(50, 100);
 tft.println("LAFVIN ILI9488 Test!");
 delay(2000);
 // Farbtest
 tft.fillScreen(TFT_RED);
 delay(500);
 tft.fillScreen(TFT_GREEN);
 delay(500);
 tft.fillScreen(TFT_BLUE);
 delay(500);
 tft.fillScreen(TFT_BLACK);
}

void loop() {
 tft.drawCircle(random(320), random(240), random(10, 30), TFT_YELLOW);
 delay(100);
}

Die KI meinte noch ich soll die User_Select.h-Datei in der TFT_eSPI-Librarie mit dem folgenden Text ersetzen:

#define ILI9488_DRIVER
#define TFT_CS  10
#define TFT_DC  9
#define TFT_RST 8
#define TFT_MOSI 11
#define TFT_SCLK 13
#define TFT_MISO 12
#define LOAD_GLCD
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SPI_FREQUENCY 20000000

Der Sketch scheint zu funktionieren (macht was es soll etwas verblast im Hintergrund) allerdings sind im Vordergrund 2 weiße Linien, die sich über das ganze Display ziehen. Alles ist richtig verkabelt:

VCC -5V GND -GND CS- D10 RESET- D8 DC / RS- D9 SDI / MOSI-D11 SCK -D13 LED -5V (über 100Ω) T_CLK - D13 (geteilt) T_CS- D6 T_DIN - D11 (geteilt) T_DO -D12 T_IRQ -Nicht nötig SDO / MISO - D12

An der Hardware kann es auch nicht liegen, da es beim Neustart des Codes, das Display komplett grün färbt, ohne Linien.

Kann mir da jemand bitte helfen?

Link:

https://www.amazon.de/LAFVIN-3-5-inch-TFT-Compatible/dp/B0CQ86T4S9?crid=20WS4KEIOKM1W&dib=eyJ2IjoiMSJ9.J68Ud1C-2nuVCTfL1PxAptfxyB7uGufPDC4iW-x7GS-26tlMEMiJWmaDdIMuBL-Se6Eh-sHANAYNWQYHJhBrouXdfH1srpKN22RU_T9E7FIn-AA_DYVxtWLkYixHTD1oQY_8O0hoYSwvCIusxjze4ckHNoM2NzshzWsuIdxs0nqjFzmtI4-8U-1GqxbEJLwwUbOQ-Yw19sTBZWwVlOBFXWjHIw4QmAE-5DDASf0kEeLT7ktosacJVZEpZsTudJL-zTZzUi4sDUoopEOggP1cY-2F4R5JAbM9ulQB0ehxA3k.pRKfnBU0tCah9ij3m03vj538RU03jJpVmE7MyP249EU&dib_tag=se&keywords=arduino%2Bdisplay&qid=1747677201&refinements=p_36%3A-1700&rnid=82947031&sprefix=arduino%2Bdi%2Caps%2C108&sr=8-11&th=1

Ich arbeite momentan an einem Projekt, bei dem ich 4 Peristaltik Pumpen einzeln mit einem Arduino UNO ansteuern möchte.

Das Problem ist, dass der Arduino nur 6v Output gibt, die Pumpen aber 12v brauchen. Gibt es ein Bauteil oder ähnliches mit dem ich die Spannung auf 12v heben kann, die Pumpen aber dennoch mit meinem Arduino steuern kann?

Hallo,

die Frage steht schon im Titel ich habe schon arduino droid probiert, das kann ich aber nicht runterladen weil es für eine ältere Android Version entwickelt wurde.

Ich würde mich sehr über eine schnelle Antwort freuen.

Hinweis: Der ganze Aufbau ist zu 100% vom Blog von Theremino.com übernommen!

Problemstellung:

Doppelter Graph mit sich wiederholendem Muster. Die Größe des Musters ändert

sich beim Drehen des Potentiometers.

Software: Theremino Spectrometer

Erwartetes Ergebnis:

Im Aufbau mit Dioden und Trimm Potentiometer

Quellen: https://www.theremino.com/de/downloads/automation
Auszuschließende Fehlerquellen:

• Großteils Softwarefehler, Debug Modi und Arduino funktionieren einwandfrei

• Instabile Verbindungen der Pin-Header

• Großteils Hardwarefehler

Eventuelle Fehlerquellen:

• Defekte Hardware mit Ausnahme des Arduinos. Laut meinem DIY-Multimeter,

sollten sowohl Widerstände, Potentiometer und Dioden einwandfrei

funktionieren. Kondensatoren und CCD sind schwierig zu überprüfen.

• Eventuell übersehene Lötverbindungen/Verbindungsfehler

• Eventuelle Fehlinterpretation des Schaltplans:

• Fehleinstellung im Potentiometer

Schaltplan:

Eigene Umsetzung:

Guten Tag, ich habe auf meinem Arduino leider keine freie Pins mehr, darum musste ich ein (essentielles) Bauteil auf den Pin 1 legen. Nun ist das Problem, dass das Bauteil nicht funktioniert. Das Programm müsste korrekt sein, da ein anderes Bauteil mit nahezu identischem Programm ja auch funktioniert.

Kann man und wenn ja wie diesen Pin 1 belegen und als Digitalen Ausgang nutzen?

Guten Tag,

ich will für ein handgesteuertes Modellauto mittels einem Gleichstrommotor, den ich als Generator zweckentfremde, einem Microcontroller die Richtung, in die das Auto bewegt wird, mitteilen. Quasi schiebt man das Auto nach vorne und es wird Spannung an den Pin A0 gegeben. Wenn man das Auto rückwärts schiebt, soll an A1 ein Signal ankommen. Nun ist halt das Problem, dass der Motor in die andere Richtung gedreht eine negative Polarität hat, die den Controller bereit für den Müll machen würde.

Ich habe leider nicht mehr genug Zeit, um stattdessen ein Gyroskop oder andere Hardware zu besorgen. Ich habe so ein Starter Kit für Microcontroller mit Transistoren, Dioden, Potentiometern, halt so gängigem Zeug. Ich bin da echt ein bisschen in der Patsche und hoffe, man kann mit Dioden und Widerständen irgendwas basteln :D

Hallo zusammen,

mein ESP32 (DevKit) reagiert nicht richtig. Selbst mit dem Minimalcode (z. B. nur Serial.begin(115200) und Serial.println("Hallo")) kommt im seriellen Monitor nur wirrer Zeichensalat oder gar nichts. Ich habe schon Folgendes probiert:

Baudrate überprüft (115200 eingestellt)

Anderes USB-Kabel verwendet

Verschiedene USB-Ports ausprobiert

Board und Port in der Arduino IDE ausgewählt

Richtigen Treiber installiert

Mehrere Sketches ausprobiert (ein einfacher Sketch mit einer led die blinken soll hatt funktioniert)

Bluetooth und WLAN funktionieren ebenfalls nicht – das Board lässt sich zwar flashen, aber danach kommt nichts Sinnvolles. Habt ihr Ideen, woran das liegen kann?

Ich nutze das elegoo esp32 Entwicklungsboard, 2.4GHz Dual Modus Wifi+Bluetooth Dual core Microcontroller für arduino IDE, Unterstützung von Ap/STA/AP+STA, CP2102 Chip von amazon. Ist der ESP32 vielleicht kaputt, oder kann man ihn noch retten?

Danke im Voraus!

Hey zusammen, ich habe einen Raspberry Pi 5 und möchte ihn wie ein Arduino verwenden. Was ich damit meine sind einfache Aufgaben wie z.b. led's blinken lassen, mit piezo töne abspielen oder taster einsetzen. Wie mache ich das am besten? ich weiß dass es geht, aber leider nicht wie.

LG Lawi :)

Ich möchte gerne Arduino lernen, habe aber das Problem, dass das Kabel nicht ganz auf meinen Tisch reicht, gibt es Kabel die DATENÜBERTRAGEN können und Arduino fähig sind? das letzte was mir empfohlen wurde konnte nämlich nur laden...
(am liebsten wären Kabel die Auf Amazon erhältlich sind!) Dankeschön!
LG

Moin zusammen, ich wollte mal fragen, ob jemand hier Erfahrungen mit einem DIY-Quadrocopter hat. Habe selbst vor einen zu bauen und wollte mit einem Arduino-Controller starten. Wo beziehe ich am besten die ganzen Teile bzw. gibt es auch gute Videos zu dem Thema? Vielen Dank.

Hallo,

habe mir einen neuen Arduino uno r4 gekauft und wollte ein neues Programm hochladen, jedoch zeigt er diese Fehlermeldung an,

avrdude: stk500_recv: programmer is not responding

avrdude: stk500_getsync: not in sync

Ich habe jetzt schon alles probiert, es ist wie gesagt ein neuer originaler Arduino uno r4, habe ein anderes USB Kabel verwendet, andere Schnittstelle, sogar an einem anderen PC es ausprobiert, aber immer die selbe Fehlermeldung.

Was kann ich tun, um mein Programm auf den Arduino hochzuladen?

Hallo,

ich wollte mal aus Interesse einen Schrittmotor mit einem Microcontroller von Arduino Programmieren. Doch irgendwie klappt es nicht.

Ich benutze ein Nema 17 Schrittmotor mit a4988 Motor driver. Bis jetzt wollte ich den Schrittmotor nur mal schritt für schritt bewegen lassen, in dem ich ihn manuell mit dem a4988 fahren lasse. Also habe ich diesen wie folgt belegt:

Vmot: 12V

GND: GND

2B: Motor

2A: Motor

1B: Motor

1A: Motor

VDD: 5V von Arduino

GND: GND von Arduino

EN: Nichts

MS1: Nichts

MS2: Nichts

MS3: Nichts

Reset mit Sleep verbunden

Step: nichts

Dir: nichts

Jetzt habe ich mir gedacht, wenn ich das so anschließe, würde der Motor nichts machen und ich kann, wenn ich auf dem Step Pin 5v draufgebe den Motor einen Schritt, also 1,8 grad bewegen lassen. Also immer einen Impuls draufgebe und wenn ich 200 Impulse draufgebe, würde ich den Motor 360 grad drehen.

Was wirklich passiert: Der Motor rastet aus und vibriert und dreht sich manchmal, manchmal nicht und vibriert halt.

Ich verstehe nicht warum das so ist, eigentlich sollte er doch nichts machen, bis ich auf dem Step Pin einen Impuls draufgebe, dann sollte er 1,8 grad sich drehen und stehen bleiben, bis der nächste Impuls kommt.

Oder sehe ich das falsch?

Kann es sein, dass es billige Motor driver sind, die nicht richtig funktionieren? Ich meine, die waren schon sehr billig und es waren 6 dabei. Oder habe ich einen Fehler gemacht oder nicht richtig verstanden, wie ein Schrittmotor driver funktioniert?

Kann mir da jemand helfen?

Ich brauche einen CAN-BUS Anschluss, am besten einen Profinet Anschluss und mehrere Analoge Eingänge für 3 Sensoren mit min. 12bit Auflösung.

Ich kann C, Siemens TIA und Arduino programmieren. Den CAN Bus brauche ich um 2 Motorcontroller anzusteuern, den Profinet um mit einer B&R SPS zu kommunizieren und die Sensoren sind Tensometer und 2 DMS.

Hi Leute,

Letztens war ich mit freunden unterwegs und dann passieren meistens ja witzige Dinge die am Ende am liebsten aufgenommen worden wären.

Da hatte ich die Idee, wäre es nicht cool eine Brille zu haben, die eine Kamera integriert hat und alles in einer spanne von ca. 1 Minute oder so speichert und wenn ich einen Knopf betätige, werden irgendwie die letzten 30sek an mein Handy geschickt und ich habe den Moment aufgezeichnet.

Die Idee hatte ich, da ich die neue Metabrille oder wie sie heißt gesehen habe und dann auch recherchiert habe on dies damit möglich ist aber ich habe nichts gefunden, da es dieses Konzept wahrscheinlich nicht gibt.

Jetzt wollte ich euch mal fragen wisst ihr vllt von Brillen die das können, oder wenn nicht denkt ihr, dass das mit einem Arduino erstmal zum test umsetzbar ist?

Und dann wäre meine zweite Frage wenn ich das mit einem arduino umgesetzt bekomme wie sollte man das in eine Brille rein bekommen?

Ich bin gespannt auf eure Antworten, und danke euch schonmal im voraus.

In der Schule haben wir einen mini Wettkampf wo wir etwas erfinden müssen. Wir dürfen dafür dinge wie arduino verwenden. Ich habe viele Ideen, aber sie sind zu kompliziert sie mit meinen jetzigen Stand beim programmieren zu bauen. Habt ihr irgentwelche Ansätze.(Es soll erwas nützliches sein, dass ein technisches Problem löst)

Danke für alle antworten

Ich schalte ein paar LEDs mit einem Mosfet. Dazu nutze ich eine 9V Blockbatterie. Ich verwende den Optokoppler, weil ich die LEDs mit einer eigenen Batterie betreiben möchte und den Microcrontroller dann deutlich leichter anschließen kann. Die Schaltung hatte ich fertig und sie funktionierte und dann habe ich an den LEDs rumgebastelt. Ich habe immer wieder kleinere Sachen geändert und es hat immer funktionert. Auf einmal haben die LEDs immer geleuchtet. In dem Moment, in dem sie tatächlich leuchten sollen, sind sie lediglich etwas heller geworden. Folgendes ist der Schaltplan:

Die LEDs habe ich folgendermaßen angeschlossen:

Insgesamt habe ich die Schaltung zweimal mit etwas anderen LEDs bei der zweiten Schaltung an der selben Batterie. Der Strom beim zweiten Kreis ist allerdings nur um wenige mA höher. Beide haben gleichzeitig aufgehört zu funktionieren.

Ich habe daraufhin anstelle der Mosfets einfache LEDs angeschlossen, um die Optokoppler zu testen. Sie machen genau das, was sie sollen. Danach habe ich die Mosfets wieder eingebaut und den Gate Source Widerstand überbrückt. Die LEDs sind minimal dunkler geworden, haben aber noch geleuchtet. Danach habe ich die Mosfets mit folgender Schaltung getestet:

Das Ergebnis ist das selbe. Die LED leuchtet. Wenn ich den Taster drücke, leuchtet sie etwas heller. Wenn ich den Widerstand überbrücke, leuchtet sie minimal dunkler. Die Mosfets sind im SOT23 Package und zum Testen habe ich die zwei an einen Pin Header gelötet. Ich habe einen neuen gelötet und erst in dieser Schaltung getestet und danach in der eigentlichen. In beiden sperrt der neue wieder zuverlässig.

Dass die anderen Mosfets kaputt sind, ist offensichtlich. Was ich mich frage ist, wie das passiert ist. Da beide gleichzeitig den Geist aufgegeben haben, glaube ich nicht, dass es Zufall war. Aber was an der Schaltung kann sie kaputt gemacht haben? Wie kann ich dafür sorgen, dass sie nicht wieder kaputt gehen, wenn ich neue benutze? Ich betreibe beide weit unter den maximalen Werten von Vds 30V Id 5,7A und Vgs 12V. Wieso sind die kaputt?

Hallo,

ich möchte mir ein zweites Board zulegen (besitze bereits den Arduino Uno R3), ich habe den ATMega328P gefunden der deutlich günstiger ist als die Arduino Modelle. Meine Frage ist aber, kann ich den ATMega auch ganz normal mit der Arduino Software/Programm Text prgrammieren und steuern oder brauche ich da andere Programme, und sind dort sonst noch Unterschiede??

ARDUINO UNO R3

UNO ATMEGA 328P

Hallo, seit gestern baue ich an einem Arduino Projekt. Ich besitze den Arduino Uno R4 Wifi. In meinem Arduino IDE Programm wird bei mir nicht das ILI9488 nicht angezeigt, was es eigentlich tun sollte. Ich bin mir zu 100% sicher, das es kein Schreibfehler besitzt.

Hallo, ich habe als kleines Projekt eine Schaltung zum Schalten eines Magnetventiles das durch einem Arduino und einem Infarotsensor beschalten wird der Rechte teil der Schaltung ist somit die für das Magnetventil und die linke ein Spannungswandler für den Arduino um alles mit einem 24V DC Netzteil zu versorgen doch beim Spannungswandler wird das Stepdown Modul extrem heiß und die Spannung am Ausgang ändert sich dauernd kann hier jemand einen fehler erkennen ?

Hey zusammen,

für ein Schulprojekt arbeiten wir mit einem Arduino Mega (China-Variante), einem DFPlayer Mini MP3-Modul und einem Lautsprecher, die wir über Amazon gekauft haben.

Leider finde ich online keinen funktionierenden Code, um eine MP3-Datei mit dem DFPlayer Mini abzuspielen. Kann jemand einen funktionierenden Code bereitstellen und mir erklären, wie ich die Komponenten korrekt verkable?

Danke im Voraus für eure Hilfe!

Links:

https://www.amazon.de/AZDelivery-Player-DFPlayer-Master-Arduino/dp/B07CRY9QTK/262-2711578-4783731?pd_rd_w=XAvLM&content-id=amzn1.sym.c90b469b-76a4-4929-ad48-0676b96c75a5&pf_rd_p=c90b469b-76a4-4929-ad48-0676b96c75a5&pf_rd_r=Y3XX1K8VK9HH532WJZEN&pd_rd_wg=EgGff&pd_rd_r=0811aeee-3d4f-49ad-864d-2aa980955881&pd_rd_i=B07Z5D7T63&th=1

https://www.amazon.de/-/en/CQRobot-Speaker-Interface-electronic-projects/dp/B0822XCPT8?th=1

Hallo zusammen

Ich möchte gerne einen PID Regler mit einem ESP32 im Loop laufen lassen. Den Sollwert möchte ich von aussen über die serielle Schnittstelle oder über ein Webinterface eingeben bez. den Istwert ausgeben. Nun soll der Regler möglichst schnell den Loop durchlaufen um richtig zu regeln. Welche Methode könnte ich nutzen ohne den loop auszubremsen? Wäre eine Schrittweise Eingabe über Tasten und per ISR Pin in den ESP32 besser und würde das System weniger ausbremsen? Ich meine eine Taste um den Wert zu erhöhen und eine um den Sollwert zu verkleinern und diese beide über einen rising Interrupt. Am liebsten würde ich den Sollwert über ein Interface eingeben.

Wie sieht es sonst mit der Kommunikation zwischen mehreren ESP32 aus, wie können diese zusammen kommunizieren ohne viel Zeit zu verlieren?

Sagt schon alles…

will mir jemand hier alles erklären…:(

if anweisungen kann ich schon aber den rest nicht :(

10te klasse btw

Ich habe einen 12V Akku für Modellbau und möchte LEDs betreiben. Die LEDs sind für 600-700mA ausgelegt, werden da aber schon arg heiß, deshalb betreibe ich sie mit gemessenen 140mA, obwohl meine Berechnung eher 90mA ergibt. Insgesamt sind es 12 LEDs, von denen 8 dauerhaft leuchten und 4 blitzen. Alle parallel mit eigenem Widerstand nach der LED. Ich benutze 100 Ohm Widerstände, die unfassbar heiß werden. Was wäre die beste Möglichkeit, den Strom zu begrenzen, ohne viel Wärme zu produzieren und den Akku direkt zu leeren?

Kann jemand ein schaltbild davon anhängen?

Moin,

habe für ein Projekt, was ein Ferngesteuertes Auto involviert, einen DC Motor besorgt, den ich mit nem Arduino Uno programmieren wollte. Habe es mit zwei verschiedenen Treibern probiert, jedoch hat leider nichts geklappt. Egal welche Verbindung und welchen Code ich ausprobiert habe, der Motor hat sich nicht bewegt. Kaputt kann er jedoch allerdings nicht sein, wenn ich ihn direkt an den Akku den ich verwenden werde anschließe, dann dreht er sich. Die Treiber sowie der Arduino sind auch in Ordnung. Hat jemand Tipps bzw. wüsste was ich falsch mache?

Den Motor und die Treiber die ich ausprobiert habe findet ihr jeweils als Link unten.

Danke für die Antworten

Motor:

https://www.amazon.de/greartisan-Elektrische-Reduzierung-zentrisch-Durchmesser/dp/B072R5G5GR/ref=sr_1_7?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=U76NQGGOTCA5&dib=eyJ2IjoiMSJ9.Nn9ca6WnUxhBZaG6uyIuMOQd8us6GGk_SKYUQ8-pylYjFLAJC2GM8rj3KLGxwkXv0OlJw6u3uhfo5F9dap9_EA09tRPFJxa4ATV5DL_vU0aRtONnshrnaP5xxpXWUKzY9MBxi5VP6BRMzqyAjwrjhjW1kG_Ze_dGCwKwN2iAxW17R4BxCkQWkF8xFg6zHpGEKZab9Cc8h6Caqd09GftdwUtp1gBDFNxkwXI2SAkFLP9-OTGzU7ROQmXREvTSF3W3zvvcKLj3hxLX4GKASuivSlEJe_QmV0C945X8Ok2Wh6PW8AKjkjAmw7iImNSJiQDOVgFLPQEYX-iiS5pTRcSTMKJphLEgz03e0TH6yvaiVzCxgOcIMioS1DQf3LZraHo9RUTkuLiAMH08jBFb8bGNnRkdgmShf_uyqLm8fWMFTXGVwB6iqFXGQYOnsVTyTiWz.GVpdtfKctYa1yDZjYrJhq9xqMEdna86Fwl3B4zu0kOo&dib_tag=se&keywords=12v%2Bdc%2Bmotor%2Bartisan&qid=1741720756&sprefix=12v%2Bdc%2Bmotor%2Bartisan%2Caps%2C85&sr=8-7&th=1

Treiber 1:

https://www.amazon.de/BTS7960-Driver-Dealikee-Arduino-Current/dp/B09FLB44TV/ref=sr_1_7?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=1YXOOXUQWIIXU&dib=eyJ2IjoiMSJ9.JU0S-u8ULi6ziih5WS752XxZJDyiJAaWfxpt3o_xQUJUEXeKZCYrhWJsH0cl_h1hUbzxwXWVqCcEViRNUO9Yir6_TvKQ9onbDn1Q9EP5Xsv29_kspVgxQUgQjsSgaUB5fk9dKdhnQa7iE60zPs_lgAtS8nHm55spg8xp9DI4Tk48_Y6MvDah2CujcRZK5grUUi6ZZpOD2YSe5uRywcbrg51HtoHgZfyut2vLcC96l4PIUsDn_kVRF4VByXiqwqEKD_McY4wbvefo05imLH7mZTmP6n_-jD6rrhdIixYpZTWAuzvZz9yKe6snngMfrBg9rAHy_6ymIFF7V66WfwMiA1kVuezOBd-wLrhn2dIJ3YxO1RknmuDuqvOzoVc85DN9L8TeutJJc5h0Qymb_WUJxCsUC3DPKa_H3MMc-n4yezxJpxOZ72zfdohmypBQB3RW.orwkKJavl0-FJ0OebjFfqrOpXTkGPNTHB9EZSBRcyno&dib_tag=se&keywords=motor+treiber+ln&qid=1741720777&sprefix=motor+treiber+ln%2Caps%2C91&sr=8-7

Treiber 2:

https://www.amazon.de/HOMSFOU-Schrittmotortreiber-Motortreiberchip-Servomotortreiberplatine-Controllerplatine/dp/B0CRHZM8XV/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=1YXOOXUQWIIXU&dib=eyJ2IjoiMSJ9.JU0S-u8ULi6ziih5WS752XxZJDyiJAaWfxpt3o_xQUJUEXeKZCYrhWJsH0cl_h1hUbzxwXWVqCcEViRNUO9Yir6_TvKQ9onbDn1Q9EP5Xsv29_kspVgxQUgQjsSgaUB5fk9dKdhnQa7iE60zPs_lgAtS8nHm55spg8xp9DI4Tk48_Y6MvDah2CujcRZK5grUUi6ZZpOD2YSe5uRywcbrg51HtoHgZfyut2vLcC96l4PIUsDn_kVRF4VByXiqwqEKD_McY4wbvefo05imLH7mZTmP6n_-jD6rrhdIixYpZTWAuzvZz9yKe6snngMfrBg9rAHy_6ymIFF7V66WfwMiA1kVuezOBd-wLrhn2dIJ3YxO1RknmuDuqvOzoVc85DN9L8TeutJJc5h0Qymb_WUJxCsUC3DPKa_H3MMc-n4yezxJpxOZ72zfdohmypBQB3RW.orwkKJavl0-FJ0OebjFfqrOpXTkGPNTHB9EZSBRcyno&dib_tag=se&keywords=motor%2Btreiber%2Bln&qid=1741720777&sprefix=motor%2Btreiber%2Bln%2Caps%2C91&sr=8-3&th=1

Hallo Zusammen,

ich sitze gerade an einem Versuchsaufbau und habe da ein kleines Problem. Ich habe mir Leiterplatten bestellt, die lediglich Elektroden beinhalten. Ich möchte nun gerne mittels Arduino und einem Programm, welches ich aber bereits geschrieben habe, sequenziell Potentiale an den Elektroden anlegen (z.B. Elektrode 1 für 10s, dann kein Potential mehr an Elektrode 1, sondern dann an Elektrode 2 für 10s usw.). Das Ziel ist es, einen Tropfen mithilfe der elektrischen Felder (ich habe auch eine geerdete Elektrode oberhalb der Leiterplatte) zu bewegen, was mich zu meinem eigentlichen Problem bringt.

Mit dem Arduino kann ich ja nur Potentiale von ungefähr 10V anlegen, ich bräuchte aber eher Potentiale in der Größenordnung 400V. Hat jemand eine Idee, wie man das am besten lösen könnte, vielleicht ja mit einem Relais oder so? Eine Hochspannungsquelle habe ich auf jeden Fall, ich bin mir aber nicht sicher, wie ich das kombinieren kann. Ich befürchte außerdem, dass meine Leiterplatten nicht optimal geeignet sind, da die kontaktierten Bohrungen nur 1mm Durchmesser haben und das ja vermutlich zu Problemen mit der Verkabelung bei Hochspannung führen wird?

Hat jemand vielleicht eine Idee, wie ich das Problem Lösen könnte? Ich bin für jede Hilfe dankbar! :)

Guten Abend,

ich M/15 wollte in meiner Lego Stadt eine Seilbahn bauen und habe überlegt wie ich diese automatisieren könnte da bin ich durch das Seilbahn Video von bob brickman auf den Arduino gestoßen aber habe keine Ahnung von dem ding deswegen wollte ich mir mal eine 2.meinung holen welchen Arduino ich mir denn holen sollte bin bis jetzt auf den uno r3 gestoßen der soll wohl am besten sein. was der Arduino machen soll ist praktisch das gleiche wie die Seilbahn im Video (für die die das Video kennen) sie soll also von unten starten hoch in die Station fahren durch einen Ultraschall Sensor gestoppt beim hochfahren soll der Arduino die zurückgelegte strecke messen und diese mach einer 30 - 45 Sek. warte zeit zurücklegen und nach unten in die Talstation fahren dann soll das Programm wiederholt werden. Am besten wenn das geht wäre noch ein Knopf der die Seilbahn zurück runter in die Station bring und das Programm darauf beendet, sodass es dann einfach wieder angeschalten werden kann am besten mit einem 2. Knopf.

ich bedanke mich im voraus. LG Luca

Hallo,

Ich würde gerne dieses Thermometer mit einem Arduino und einem Wlan Modul verbinden. Ich kenne mich jetzt mit Wlan Modulen nicht perfekt aus, deshalb frage ich ob das möglich ist die Daten rauszulesen.

Viele Grüße

Janni

Moin, habe ein kleines Bastelprojekt am Start und will für ein kleines Fahrzeug die Hinterräder jeweils per Direktmontage an die zwei DC Motoren anbringen. Das Problem ist nur, einen Motor zu finden, dessen Wellendurchmesser passend zur Nabe (Öffnung) der Räder ist um umgekehrt (mal abgesehen von der Richtigen Spannung, Drehzahl etc..). Gibt es dafür eine Lösung wie zb einen Adapter oder könnte man die Nabe der Räder falls ihr Durchmesser zu klein ist auf die richtige Größe bohren?

Danke euch!

Hallo, ich möchte gerne einen Achs-Zähler für eine Bahnübergangs Steuerung mit einem arduino bauen. Es soll so sein dass von dem Bahnübergang ein Sensor im Gleis ist und hinter dem Bahnübergang ein Sensor. Wenn sich jetzt ein Zug dem Bahnübergang nähert und über den Sensor fährt werden die Achsen gezählt und der Bü soll sich schließen , hinter dem Bü sollen auch die Achsen gezählt werden und wenn beide Zahlen übereinstimmen und der Zähler auf null ist soll sich der Bahnübergang wieder öffnen. Wie kann ich jetzt am besten ein Programm für einen arduino dafür erstellen?

Hallo, ich habe schon seit mehr als 1woche das Problem, dass ich meinen Esp32 (Dev Kit) nicht mit einem Display (GC9A01) welches SPI Schnittstelle verwendet, verbinden kann. Ich habe schon unzählige Stunden damit verbracht, SPI Displays per Arduino Nano anzusteuern, das hat auch prima geklappt. Jetzt will ich einen Esp32 verwenden und nun hab ich das Problem, dass ich nicht weiß wie ich den Esp32 die Pinbelegung für das Display definiere. Im Internet steht, dass ich im Dateinordner der Bibliothek/Library des Displays diese definieren soll unter usersetup.h. Aber bringt sich irgendwie nix. Ja Treiber etc. hab ich installiert und kann auch Programme auf den Esp spielen. Youtube Tutorials helfen auch nicht weiter, kennt sich hier vielleicht jemand damit aus?

Danke im Voraus!

Wollen eine Fischertechnik Lernfabrik mit dem Mikrocontroller programmieren

Dieser Fehlercode entsteht. Siehe Bild

Wie kann man diesen Fehler beheben?

Bitte um schnelle Antwort

Wo schließe ich welches Kabel an, um diesen Motor mit Arduino Nano und entsprechend ARDUINO IDE zu programmieren?

Hallo zusammen. Ich muss folgende Motoren mit Strom versorgen

2x Nema 23 angegeben mit 2.8A

2x Nema 17 angegeben mit 1.2A

1x Nema 17 angegeben mit 1.3A

1x Nema 17 angegeben mit 2.1A

wären ja dann in Summe 11,4A. An jedem Motor sind Steuerboards dran. (Nema23 = MKS57D und an den Nema 17 sind MKS 42D dran).

Ich würde eine Hauptleitung legen, und an den Abzweigungen mit Wagoklemmen zu den einzelnen Motoren gehen. Laut Strombelastbarkeitstabelle würde ja als Hauptleitung ne 1mm2 gehen. Und als Leitung zu den Motoren dann 0.5mm2.

wie seht ihr das? Würdet ihr andere Querschnitte nehmen?

Hallo miteinander,

ich habe eine Ampelanlage zu Hause, die ich mit einem Arduino verschalten habe. Da die Lampen einen Strom von 10V benötigen, der Arduino aber nur 5V ausgeben kann, habe ich für jede Lampe ein Relais verbaut, das vom Arduino angesteuert wird. Das Problem ist nur, dass ab und zu Phasen übersprungen werden (von rot-gelb direkt ohne grün wieder zu gelb) oder sich das Programm aufhängt. (Endlos Gelb). Wenn ich normale LEDs an den Arduiono anschließ, funktioniert alles. Die Störungen treten komplett zufällig auf, am Programmcode kann es also nicht liegen. Schon mal vielen Dank für eure Antworten!

LG Kilian

Hey, ich bin grad am kämpfen, ich möchte eine randomzahl aus dem Array bekommen, weiß aber nicht wie!

const int ledPinsS[18] = { 2, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 14, 16 };

ich möchte, dass aus dem Array "ledPinsS" eine random zahl genommen wird, damit ich mit diese eine Random Led einschalten kann!
Ist ein Arduino Mega

Moin! Ich brauch Hilfe. Ich hab so nh Spotify buddy von @makeitforless gebaut, und hab den Code jz hochgeladen. Problem ist, mein Display macht artefakte und die ip Adresse ist spiegelverkehrt. Bitte helft mir.
(d1 Mini dupe; 1,8 Tft Display)

Hallo zusammen :) ,

in der Schule müssen wir ein Arduino Programm für einen Co2 Messer schreiben. Dazu sollen wir ein Lcd Display und einen Scd30 Sensor verwenden. Ich stehe allerdings gerade etwas auf dem Schlauch unter anderem da ich bei den letzten Unterrichtsstunden gefehlt habe. Vielleicht könnte mir ja einer von euch weiterhelfen.

Viele Grüße und danke im Voraus

Suche eine technische Möglichkeit eine Entfernung über 2000 Meter zu messen!

Über Sender/Empfänger, Laser oder was auch immer..

Wichtig ist mir ein korrektes reproduzierbares, Ergebnis +- 10mm!

Die genaue Entfernung ist mir nicht wichtig, nur die Messgenauigkeit. Sprich jede Messung muss genau wiederholt werden.

Zb. Entfernung a ist 2000 meter und entfernung b ist 3cm länger(2000,03m)!

Die Messung soll dann die 3cm Unterschied exakt und wiederholbar aufzeigen.

Bis 10.000 Euro darf das ganze kosten.

Danke

Hey, ich habe gerade angefangen ein Buch zum ESP32 zu lesen. Darin wird dieses Bild als Beispiel für einen Spannungsteiler abgebildet. Die zwei Widerstände (mit Sensor) sind doch hier parallel und nicht in Reihe! oder bin ich jetzt komplett verwirrt. Danke

Hallo zusammen,

Ich habe mir diesen Getriebemotor (200rpm, 12V) gekauft, welcher fünf Anschlüsse hat: +12V, GND, 0 oder +5V für Drehrichtung, 0-5V für Geschwindigkeit und einen Ausgang der abhängig von der Drehgeschwindigkeit des Motors eine PWM ausgibt sozusagen zur Überwachung.

Wenn ich den Motor nun drehen lasse und dann wieder abschalte (also am Geschwindigkeits-Pin erst so 3-5V und dann wieder 0), kommt an dem Überwachungsausgang ein schönes PWM und dann wenn der Motor wieder steht, hängt der Ausgang manchmal auf 0 und manchmal auf 5V. Zur Probe ob dieser wirklich da sein will oder nur rum schwimmt, hab ich ihn mal kurz mit 10kΩ auf GND gehängt als er auf 5V geblieben ist, da ist er dann auf ca 2,5V runtergesprungen und geblieben, danach wieder auf 5 hoch und als er nach dem stehen bleiben auf GND geblieben ist, hab ich ihn kurz wieder mit dem Widerstand auf 5V gehängt, da ist er auf ca 60mV rauf und danach wieder auf ca 0 runter.

Gemessen hab ich das Ganze mit einem Oszi.

Ich hoffe meine Erläuterung war einigermaßen verständlich …

Warum ist das so, dass der Ausgang mal auf 5 und mal 0 V stehen bleibt? Wenn ich dem Motor dann sämtliche Stromversorgung trenne und wieder anschließe springt/bleibt der Ausgang wieder da wo er vor dem trennen war….

Vielen Dank und liebe Grüße

Problem:

Meine selbstgebaute Drohne für ein Semesterprojekt erreicht nicht die volle Drehzahl (RPM) und kann daher nicht abheben.

Verwendete Komponenten:

• ESP32 Wroom
• GY-521 MPU-6050 (Gyroskop)
• 3,7V 1100mAh LiPo-Akku (1S 3C, 952540, 18g)
• 4x Kernlose DC-Motoren (3,7V, 150mA, max. ~45.000 RPM)
• 4x 2N2222A Transistoren

Beobachtung:

Wenn ich einen Motor direkt an den Akku anschließe, dreht er deutlich schneller als in der aktuellen Schaltung. Eigentlich sollte diese Drehzahl ausreichen, um die Drohne abheben zu lassen, aber mit der Transistorschaltung scheint sie nicht genug Leistung zu bekommen.

Frage:

Woran könnte es liegen, dass die Motoren in meiner Schaltung nicht die volle Drehzahl erreichen? Liegt es an den 2N2222A-Transistoren oder gibt es andere mögliche Ursachen?

https://youtube.com/shorts/S_WEQecHQHw?feature=share

Hallo, zusammen,

wir hier möchten einen Sensor an einem Arduino betreiben. Funktioniert nun auch soweit. Zur Stromversorgung haben wir uns nun eine Solarzellen 5V, ein Batterieladegerät mit Begrenzung 4.2V sowie eine Batterie 5V organisiert. Die Solarzellen versorgt das Ladegerät, das die Batterie und die den Arduino. Das läuft ja auf 5V, das Ladegerät gibt aber nur maximal 4.2 V ab, so dürfte das auf Dauer nicht funktionieren. Also dachten wir uns wir setzen vor die Batterie nicht einen StepUp-Converter, den stellen wir so ein dass der Arduino seine 5V bekommt. Kann das funktionieren? Oder muss vor den StepUp-Converter noch was dazu was den Ausgang des Ladereglers unter 4.2V bringt? Danke für die Auskunft. Hudelpapa

Hallo ich bin noch Anfänger. Aber kann ich es schaffen eine wetterstation zu programmieren die ich auch draußen platzieren kann?

Danke im voraus

Hallo zusammen,

ich plane, ein selbstfahrendes Auto zu bauen und benötige Unterstützung bei der Auswahl der passenden Batterien für mein Projekt. Hier sind die Bauteile, die ich bisher habe:

• 2x DC-Motoren
• L298N Motortreiber
• Servo-Motor
• Arduino Uno R3
• Sensor Shild v5.0

Hab mir dieses Set geholt:

https://www.ebay.de/itm/185049974511?

• 4x Infrarot-Hindernis-Sensoren

Das Auto soll mit den Motoren und Sensoren autonom fahren können. Nun bin ich dabei, die richtige Stromversorgung auszuwählen. Die DC-Motoren und der Servo-Motor benötigen eine stabile Spannungsversorgung, und ich möchte sicherstellen, dass der Arduino sowie die Infrarot-Sensoren ebenfalls zuverlässig betrieben werden können. Am Anfang habe ich es mit normalen AA-Alkaline-Batterien ausprobiert, musste aber schnell feststellen, dass das nicht wirklich funktioniert.

Meine Frage:

Welche Batterien oder Akkus würdet ihr empfehlen, um mein selbstfahrendes Auto zuverlässig zu betreiben?

Gibt es etwas anderes, das ich bei der Stromversorgung beachten sollte?

Ich freue mich auf eure Vorschläge und danke euch im Voraus!

Ich habe ein Tacho von einer alten a klasse(w168(A 168 540 4411)) und wollte das mit einem Arduino oder esp32 steuern aber weiß nach meiner Recherche nicht wie oder ob das möglich ist

würde gerne alles mit einbeziehen also sprich

• Blinker
• Motorkontrollleuchte
• tachonadeln
• Batterieleuchte
• ABS
• Öl leuchte
• bremse
• Tankanzeige
• Fernlicht
• Hintergrundbeleuchtung

will das Tacho in Spielen benutzen wie ets2 oder BeamNG Drive

danke im Voraus

Hallo zusammen,

kann ich den Microbit als Schalter für eine Schaltung verwenden, die einen eigenen Stromkreis hat? Praktisch den Strom mit dem A- oder B-Button für die andere Schaltung an- bzw. ausschalten, so dass der Strom, einfach gesagt, nur durch den Microbit durchgeleitet wird (4,5 V). Ist das möglich? Ich würde den Microbit bei der anderen Schaltung kurz vor dem Minus- bzw. Pluspol einbauen wollen.

Falls dies möglich ist, bitte für mich als absoluten Laien kurz erklären, an welche beiden Pins ich die Schaltung anschließen muss und wie die Programmierung konkret aussieht.

Danke im Voraus!

Gruß Georg

Hi, ich hab ein Arduino Uno Programm geschrieben wo eine Ampel durchläuft und wenn man einen Knopf drückt, soll die Autoampel rot werden und Die Fußgängerampel grün. Ich muss aber genau im richtigen Moment drücken dass das funktioniert. Weis jemand was ich machen muss dass sich der Arduino merkt, dass ich den Knopf gedrückt habe ? Außerdem wird die Fußgngerampel automatisch jede runde grün ohne dass ich was drücke

Danke schonmal

Ich will einen kleinen Projektor den ich mit Arduino oder ähnlich steuern kann

Hallo,

ich habe eine Frage und zwar habe ich direkt an meinen Arduino Nano Every einen WS2812 LED Strip angeschlossen. Wenn alle 60 LEDs auf voller Helligkeit leuchten bezieht dieser 3,6 A. Mein Arduino soll aber nur von maximal 1 A durchflossen werden. Als Stromquelle verwende ich ein klassisches Handynetzteil mit dem Output 5V und 1A. Das heißt doch dass das Netzteil nur maximal 1 A durchfließen und somit keine Gefahr für den Arduino besteht oder?

Das die LEDs dann natürlich nicht so hell leuchten ist mir bewusst.

Vielen Dank für jede Antwort :)

Euer Felix

bei flashen kommt immer diese Fehler Meldung:

Sketch uses 399777 bytes (30%) of program storage space. Maximum is 1310720 bytes.

Global variables use 23564 bytes (7%) of dynamic memory, leaving 304116 bytes for local variables. Maximum is 327680 bytes.

Flashing with command:C:/Users/Anwender/.arduino-create/esp32/esptool_py/4.5.1/esptool.exe --chip esp32s3 --port COM3 --baud 921600 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 80m --flash_size 4MB 0x0 C:/Users/Anwender/AppData/Local/Temp/extrafiles2604286391/new_sketch_1737046520512.bootloader.bin 0x8000 C:/Users/Anwender/AppData/Local/Temp/extrafiles2604286391/new_sketch_1737046520512.partitions.bin 0xe000 C:/Users/Anwender/AppData/Local/Temp/extrafiles2604286391/tools/partitions/boot_app0.bin 0x10000 C:/Users/Anwender/AppData/Local/Temp/arduino-create-agent551068969/new_sketch_1737046520512.bin

esptool.py v4.5.1

Serial port COM3

Connecting...

A serial exception error occurred: Write timeout

Note: This error originates from pySerial. It is likely not a problem with esptool, but with the hardware connection or drivers.

For troubleshooting steps visit: https://docs.espressif.com/projects/esptool/en/latest/troubleshooting.html

int motor1pin1 = 2;

int motor1pin2 =3;

int speed1 = 9;

int motor2pin1 = 4;

int motor2pin2 = 5;

int speed2 = 10;

void setup() {

pinMode(motor1pin1, OUTPUT);

pinMode(motor1pin2, OUTPUT);

pinMode(motor2pin1, OUTPUT);

pinMode(motor2pin2, OUTPUT);

pinMode(speed1, OUTPUT);

pinMode(speed2, OUTPUT);

}

void loop() {

vorwarts();

}

void vorwarts (){

 digitalWrite(motor1pin1, HIGH);

digitalWrite(motor1pin2, LOW);

analogWrite(speed1, 255);

digitalWrite(motor2pin1, HIGH);

digitalWrite(motor2pin2, LOW);

analogWrite(speed2, 255);

}

void ruckwarts() {

 digitalWrite(motor1pin1, LOW);

digitalWrite(motor1pin2, HIGH);

analogWrite(speed1, 255);

digitalWrite(motor2pin1, LOW);

digitalWrite(motor2pin2, HIGH);

analogWrite(speed2, 255);

}

void rechts() {

 digitalWrite(motor1pin1, LOW);

digitalWrite(motor1pin2, HIGH);

analogWrite(speed1, 455);

digitalWrite(motor2pin1, LOW);

digitalWrite(motor2pin2, HIGH);

analogWrite(speed2, 155);

}

void links() {

 digitalWrite(motor1pin1, LOW);

digitalWrite(motor1pin2, HIGH);

analogWrite(speed1, 155);

digitalWrite(motor2pin1, LOW);

digitalWrite(motor2pin2, HIGH);

analogWrite(speed2, 455);

}

Wir haben ein schulprojket indem wir einen Bewegungssensor an einem adruino (uno glaub ich) verwenden möchten. Wir möchten das wenn sich jemand in der Nähe des Sensors bewegt, Musik gespielt wird. Problem ist : dieser sensor reagiert ja allgemein auf Körperwärme? Wir haben uns mal im Internet ein bisschen schlau gemacht und da steht überall nur das es sich bereits aktiviert wenn man nur da steht. Wir möchten aber das es erst an geht wenn man sich bewegt. Ist das möglich?? Gibt es irgendeine schlaue,technikbegabte Person die diese dumme Frage beantworten kann?? Hilfe plsss

Heyy

Wir haben ein schulprojket indem wir einen Bewegungssensor an einem adruino (uno glaub ich) verwenden möchten. Wir möchten das wenn sich jemand in der Nähe des Sensors bewegt, Musik gespielt wird. Problem ist : dieser sensor reagiert ja allgemein auf Körperwärme,oder? Wir haben uns mal im Internet ein bisschen schlau gemacht und da steht überall nur das es sich bereits aktiviert wenn man nur da steht. Wir möchten aber das es erst an geht wenn man sich bewegt. Ist das möglich?? Gibt es irgendeine schlaue,technikbegabte Person die diese dumme Frage beantworten kann?? Hilfe plsss

Weiß jemand wie ich diese aufgabe lösen kann, wenn ja bitte eine Erklärung und den Code dazu?

ich schüler klasse 8 gymnasyum brauche hilfe in nwt müssen eine regenbogen led programmieren die led soll abwechseld rot und grün blinken wie geht das?

Hallo zusammen,

Ich habe ein Arduino Uno Board und möchte daran 8 LEDs anschließen. Diese 8 LEDs sollen aber nun gemeinsam ein bzw. ausgeschaltet werden.

Es soll so eine Art Blinkleiste werden.

Die Frage ist jetzt nur, wie programmiere ich das?

Wie man einen Port ein bzw. ausschaltet, ist mir geläufig, aber wie geht das mit allen Ausgängen eines Ports?

Ich wollte meine arduino leonardo als gamecontroller unter windows einbinden.

angeschlossen sind 4 potientometer an den pins A0-A3 angeschlossen.

der arduino soll diese informationen an den pc senden.

Der code lautet

```

#include <Joystick.h>

// Create the Joystick
Joystick_ Joystick;

void setup() {
 // Initialize Joystick Library
 Joystick.begin();
}

void loop() {
 // Read the values of the potentiometers
 int pot1 = analogRead(A0);
 int pot2 = analogRead(A1);
 int pot3 = analogRead(A2);
 int pot4 = analogRead(A3);

 // Map the analog values (0-1023) to joystick values (0-1023)
 int joyX = map(pot1, 0, 1023, 0, 1023);
 int joyY = map(pot2, 0, 1023, 0, 1023);
 int joyZ = map(pot3, 0, 1023, 0, 1023);
 int joyR = map(pot4, 0, 1023, 0, 1023);

 // Set the joystick axis values
 Joystick.setXAxis(joyX);
 Joystick.setYAxis(joyY);
 Joystick.setZAxis(joyZ);
 Joystick.setRxAxis(joyR);

 // Add a small delay to allow for smooth operation
 delay(10);
}

Ich hoffe mir kann jemand helfen

Viele grüße

Hallo zusammen,

könnte man in den void setup - Bereich auch andere Dinge eintragen, die einmal nach Programmstart aktiviert werden sollen?

Angenommen ich möchte kurz nach dem Programmstart alle LEDs, welche an einem Port angeschlossen sind, für einen kurzen Moment einschalten und dann wieder ausschalten. Würde das gehen?

Holla. Undzwar habe ich nen LED Streifen bekommen der funktioniert aber nicht richtig. Am Anfang hat es geklappt, dann hab ich kurz das obere Stück in die Hand genommen und seitdem geht z.B keine andere Farbe mehr außer weiß am ganzen Streifen.

Wie auf Bild 2 ist es dann überall :(

kann mir jemand helfen??

Arduino ideen?

Ich liebe es selber Sachen zu erstellen oder nachzubauen. Zu Weihnachten habe ich ein arduino set bekommen und wollte fragen was man damit machen könnte? (Es ist ein programmierbarer Minicontroller der mithilfe von Komponenten verschiedene Sachen ausführen kann). Und falls es jemanden interessiert, er läuft über die Programmsprache c++/c

Ich habe mehrere Arrays mit Texten, von denen ich in einer Funtkion eins auswählen und zurückgeben möchte.

String inputLower[5][6] = {
    { "a", "b", "c", "d", "e", "f" },
    { "g", "h", "i", "j", "k", "l" },
    { "m", "n", "o", "p", "q", "r" },
    { "s", "t", "u", "v", "w", "x" },
    { "y", "z", "", "", "", "" }
};
...

Folgendes brauche ich:

???? getArray() {
    if (...) return inputLower;
    if (...) return inputUpper;
    ...
}

Wie mache ich das am besten?

Hallo zusammen,

Ich habe gerade ein Projekt, in dem ich Servomotoren über ein Arduino Uno ansteuere.

Als ich diese über das USB Kabel vom Laptop angeschlossen habe, hatte ich zu wenig Leistung an den Servomotoren.

Jetzt habe ich mir ein Netzteil mit Klemmleiste, mit 5 Volt und 14 Ampere gekauft, welches ja mehr Leistung bringt als mein Laptop.

Leider hat es nicht viel gebracht… Ich würde eher sagen dass die Servomotoren noch schwächer wurden…

Kann es vielleicht an den zu dünnen Kabel Liegen mit denen ich das Netzteil mit dem Arduino verbinde?

Kann mir hier jemand weiterhelfen ?

Danke im voraus !!

Ich habe eine Ampel, die mit 10 V betrieben wird und möchte diese mit dem Arduino steuern. Da dieser nur 5 V ausgibt, wollte ich das ganze über Mosfets lösen. Da ist nur das Problem, dass die Ampel mit Wechselspannung betrieben wird. Deshalb stellt sich mir jetzt die Frage, ob ein Mosfet in beide Richtungen leitet?

LG

Guten Tag,

ich möchte mir einen Laptop selber bauen. Der Plan wäre, dass ich mir das Case für den Laptop mit meinen 3D Drucker drucke. Als Main Computer dient ein Raspberry PI 5 mit 8gb RAM, einer 64gb SD Card und einer angeschlossen 512gb NvME SSD.

Als Tastatur integriere ich so eine ähnliche Tastatur wie diese hier:

Für das Erste nutze ich dann noch eine externe Maus, baue aber später noch ein USB Touchpad ran.

Als Display dient so ein Teil:

Und als Akku nutze ich eine Powerbank.

Was ist eure Meinung dazu?

das modul geht nach ein paar sekunden aus und startet neu. auch ein 1000uf elko bringt nichts. wenn die sim nicht drinne ist, bleibt das modul an. ich habe es selbst an eine 5v 5a usb stromversorgung (das modul hat einen 5v eingang und einen internen spannungswandler)angeschlossen, das bringt auch nichts

ich habe ein sim800l. wenn ich es über usb mit strom versorge, geht es nach ein paar sekunden aus und startet neu, obwohl es an einer 5v 5a stromquelle läuft. es hat einen internen spannungswandler und einen 5v eingang. auch mit einem 1000uf elko. wenn ich die sim entferne, bleibt es zwar an, aber ich kann damit nicht kommunizieren. habe es an einem usb zu seriell konverter und an einer ttl schnittstelle vom pi verwendet und ich kriege nirgendwo eine antwort. die ttl ist richtig angeschlossen und richtig konfiguriert. wenn ich at sende kriege ich kein ok als antwort.

Guten Tag

Ich muss für mein Studium einen Linefollower bauen. Dafür stehen mir 2 Motoren, 1 Lichtsensor von Groove und ein Line Finder (infrarot) Sensor von Groove zur Verfügung. Außerdem muss ich das Design per 3D Druck selbst erstellen. Wie würdet ihr vorgehen?

Mein bisheriger Ansatz war, den Lichtsensor als Line Finder Sensor umzufunktionieren und die Linie zwischen beiden Sensoren zu platzieren. Hierbei habe ich das Problem, dass ich die Motoren nur schwer steuern kann, da diese einen hohen PWM Wert benötigen um loszufahren, dann jedoch beschleunigen und viel zu schnell werden und der Linefollower dadurch die Kurven verpasst. Auch bin ich mir über den Abstand zwischen den Sensoren nicht sicher (Linie ist 1cm breit). Auch wie breit die Achse sein muss und wie weit diese dann von den Sensoren weg sein soll, ist mir noch ein Rätsel.

Würdet Ihr einen anderen Weg wählen? Vielen Dank für die Hilfe!

Welches von den beiden Boards ist besser für kleine Basteleien mit Sensoren etc.?

Und kann man den Raspberry Pico auch irgendwie über einen Raspberry PI 3/4/5 ansteuern um zB einen Servomoter zu bewegen Oder ähnliches?

Hallo ich bastel gerade eine kleine beleuchtete Stadt. Aber bei mir leuchten die sehr schwach, weil ich wahrscheinlich einen zu hohen Widerstand hab(330 ohm). Traue mich nicht einfach zu testen weil ich sonst alles neu löten muss. Mit 2 roten LEDs und 4 weißen LEDs. Antriebsspannung 9v und 1A.

Die LEDs sind in Reihe geschaltet.

Danke im voraus

Hallo zusammen,

Ich besitze ein 60l Aquarium und habe an ein Projekt gedacht, was ziemlich interessant ist.

Ich möchte eine Art Mini U-Boot bauen, das etwa die Größe eines Guppys oder nur etwas größer, so das es problemlos darin schwimmen kann und in einem 60-Liter-Aquarium betrieben werden kann. Es sollte sich durch das Aquarium bewegen können (vorwärts, rückwärts und seitwärts) und durch Luftdruck tauchen und auftauchen. Zudem soll es Sensoren wie einen Temperatur- und möglicherweise einen pH-Sensor enthalten, um Daten über das Wasser zu sammeln. Gesteuert werden sollte das Mini U-Boot durch eine Fernbedingung. Die Funktionen zu programmieren, würde ich mit der Programmiersprache "Python" bevorzugen.

Wäre so etwas machbar? Welche Komponenten (Motoren, Sensoren, Akku, Steuerungseinheit, etc.) benötige ich und wie kann ich dies technisch umsetzen? Hat jemand Erfahrung mit so einem Projekt oder Ideen, wie man das am besten umsetzt?

Hallo,

Ich möchte im Serial Monitor eine Rückmeldung bekommen, wenn dieses Ding (CB-01) gedrückt worden ist. Kennt sich da irgendeiner mit aus? Das ganze ist an einen Arduino Nano angeschlossen, einmal an GND und einmal an den Digital Pin 3. Unten findet ihr auch noch den Code, der auf dem Arduino Nano hochgeladen ist.

Hallo liebe Bastler,

auf dem Bild seht Ihr einen Schaltplan der den Zweck einem Arduino eine Analoge Spannung berreit zu stellen. Diese sollte linear dem Stromverbrauch folgen.

Ein TS512 wird mit +- 12 V versorgt und soll die ganze sache betreiben. Der Arduino soll die auswertung vornehmen.

Seht Ihr Fehler? Kann ich es so aufbauen?

Mit freundlichen Grüßen Michi

Hi Leute,

Ich würde gern eine Art elektronischen Bilderrahmen bauen, der permanent einen Livestream wiedergibt.

Hab mir überlegt hierzu einen Arduino mit dem Internet und einem Monitor zu verbinden.

Hat jemand damit Erfahrung bzw. geht das überhaupt und ist ein Arduino dazu überhaupt in der Lage?

Hallo zusammen

Ich möchte gerne einen Motorregler mit einem Gleichstrommotor machen. Man kann sich vorstellen, dass sich am Motor eine Seiltrommel befindet und es wird am Seil gezogen. Das Ziel ist es die Kraft, welche am Seil wirkt, zu regeln. Es gibt 3 Zustände:

- Am Seil wird fest gezogen und der Motor muss abwickeln um die Kraft beizubehalten

- Das Seil wird fest gehalten, aber es bewegt sich nicht. Der Motor dreht zwar nicht, aber es wirkt ein Gegenmoment um die Kraft im Seil zu erhalten.

- Am Seil wird zu wenig gezogen und der Motor wickelt das Seil auf, um die Kraft im Seil zu erhalten.

Nun möchte ich das realisieren. Meine Regelgrösse ist ja das Motordrehmoment. Im Fall 1 und 3 kann man das ja berechnen, in dem man die Drehzahl und die Leistung oder den Strom am Motor misst (können das Motorsteuergeräte?). Dann wäre die Formel ja F = R×I² / (w×r). w ist omega, die Winkelgeschwindigkeit und r der Radius der Seiltrommel. So könnte man ja den Stromregeln und somit auch F regeln. Bei einem Regelkreis würde es ja durch die positive oder negative Stellgrösse automatisch ein auf- oder abwickeln geben. Wie sieht das aber nun im Fall aus, wenn das Seil sich nicht bewegt? (Fall 2). Dann wäre Omegs ja 0 und man würde durch 0 teilen. Aber man kann ja auch dann ein Drehmoment auf den Motor geben, das entgegen haltet. Wie rechnet man in diesem Fall das Bremsmoment des Motors (Gegenmoment) aus, wenn der Motor gar nicht dreht? Und für Fall 1 und 3, misst ein Motordrive / shield den Strom, damit man den zum regeln nutzen kann? Würde das dann mit einem Arduino und einem PID Regler regeln. Die Drehzahl und Winkelgeschwindigkeit könnte ich über einen Encoder ermitteln.

Hallo liebe Leute!

Ich scheitere daran diese Übertagungsfunktion in Python unter Verwendung der Control Library einzugeben. Reichen hierfür die Funktionen series, feedback etc aus oder besser händisch berechnen?

Konkret suche ich die Übertragungsfunktion für r als Eingang und Ausgang von G2 als Ausgang.

Danke euch!

Ich würde gerne mit meinen Arduino den Lichtschlauch ansteuern eventuell nur an und aus oder wenn es geht auch mit Effekten wie auf den bild Danke für jede Antwort

Ich hab eine kleine Schaltung mit dem ATmega328 (mit Arduino-Bootloader) gemacht und wollte jetzt den Upload mit einem kleinen Programm testen, aber immer wenn ich hochladen will bekomm ich den Fehler:
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0xb0

Ich hab einen FTDI angeschlossen (um PC mit Chip zu verbinden). RX vom Adapter geht auf TXD am Chip, TX vom Adapter geht auf RXD am Chip und DTR vom Adapter auf Reset vom Chip.

Was fehlt da?

Gorn 👋

Ich habe ne Frage, Pin 7 Steuer die Rote LED, der Wiederstand beträgt 220 Ohmen. Zusätzlich habe ich dann eine zweite LED dahinter geschaltet, die auch leuchtet. Diese habe ich somit mit nur 2 Kabeln dahinter abgeschlossen.

Frage: Ist der Stromkreis okey oder ist was zu verbessern? Ich habe keinen zweiten Wiederstand gebaut, weil ich glaube, das der eine Wiederstand reicht und bei beiden LEDs der gleiche, begrenzte Strom ankommt oder?

Danke :)

Hallo,

ich habe mir ein HC-05 Modul gekauft und möchte dieses mit dem Handy steuern. Das Modul habe ich an einen Microcontroller angeschlossen und möchte damit zwei Servos steuern.
Allerdings finde ich keine passende App mit der man das steuern kann. Kann mir da jemand weiterhelfen?

Hi, ich möchte in die Welt der Mikrokontrolle einsteigen und bin mir unsicher wo ich starten soll, da ich kein Anfänger im Programmieren bin aber durchaus Anfänger in der Infrastruktur von Mikrokontrollern. Sollte ich dennoch mit etwas wie einem Arduino Starter Kit anfangen oder eher etwas anderem?

Ich würde mich freuen wenn ich eure Erfahrungen teilen könntet und eventuell eine Empfehlung schreiben würdet :)

(Bin zurzeit 17 Jahre alt)

Ich habe in meiner Hobbywerkstatt einen selbst gebauten Frästisch für Holzarbeiten der gerade eine neue (elektrische) Höhenverstellung bekommt.

Die neue Version hat einen Wippschalter und eine LED.

Die Höhenverstellung läuft mit zwei Geschwindigkeiten - wenn man den Wippschalter länger drückt, dann wechselt die Geschwindigkeit der Höhenverstellung von langsam auf schnell.

Kurz vor der Umschaltung auf die höhere Verstellgeschwindigkeit, leuchtet die LED heller auf so das man durch schnelles Loslassen des Wippschalters die Beschleunigung verhindern kann.

So weit so gut....

Aber gerade eben hatte ich die Idee noch eine zusätzliche Anzeige für die Fräshöhe einzubauen.

Das Nullen einer Anzeige (4stellige 7-Segmentanzeige) könnte ich über einen elektrischen Kontakt zwischen einer auf dem Frästisch aufgelegten Metallplatte und der Spannzange hin bekommen.

Kopfschmerzen macht mir die Digitalisierung des Verfahrweges in einer staubigen Umgebung.

Gibt es da etwas fertiges, das kompatibel mit einem Arduino ist und wo man nur noch die Impulse umrechnen muss?

Hey, ich muss gerade für NWT einen PAP zeichnen.in dem Programm kommt auch der interrupt- Befehl vor. Ich weiß aber nicht wie genau ich ihn in den PAP einbauen soll. Der Interrupt-Befehl kommt im setup vor fällt er dann also unter start, so wie die ganzen Deklaration zum Beispiel auch? Wie würdet ihr das machen? Wohin geht der Pfeil dann nieder zurück vom unterprogramm?
meine Idee war diese hier (grobe Skizze, Befehle sind noch nicht eingetragen):

Das Programm hierzu ist übrigens das:

int warteZeit = 500;
int versagtZeit = 0;
int tasterStatus;
int tasterPin = 2;
int Pin;
int Signal = 0;
int startZeit = 500;
int LED1 = 4;
int LED2 = 5;
int LED3 = 6;
int LED4 = 7;
int LED5 = 8;
int DurchgangsZaehler = 0;

void setup() {
 pinMode(tasterPin, INPUT_PULLUP);
 pinMode(LED1, OUTPUT);
 pinMode(LED2, OUTPUT);
 pinMode(LED3, OUTPUT);
 pinMode(LED4, OUTPUT);
 pinMode(LED5, OUTPUT);
 Serial.begin(9600);
 attachInterrupt(digitalPinToInterrupt(tasterPin), tempo, FALLING);
}

void loop() {
  for ( Pin = LED1; Pin < LED5; Pin++) {
   digitalWrite(Pin, HIGH);
   delay(warteZeit);
   digitalWrite(Pin, LOW);
   if (Signal == 1) {
    for (DurchgangsZaehler = 0; DurchgangsZaehler < 3; DurchgangsZaehler++) {
     digitalWrite(LED1, HIGH);
     digitalWrite(LED2, HIGH);
     digitalWrite(LED3, HIGH);
     digitalWrite(LED4, HIGH);
     digitalWrite(LED5, HIGH);
     delay(200);
     digitalWrite(LED1, LOW);
     digitalWrite(LED2, LOW);
     digitalWrite(LED3, LOW);
     digitalWrite(LED4, LOW);
     digitalWrite(LED5, LOW);
     delay(200);
    }

    Signal = 0;
    warteZeit=startZeit;
  }
 }
 for ( Pin = LED5; Pin > LED1; Pin--) {
 digitalWrite(Pin,HIGH);
delay(warteZeit);                                                                                      digitalWrite(Pin, LOW);
    if (Signal == 1) {
   for (DurchgangsZaehler = 0; DurchgangsZaehler < 3; DurchgangsZaehler++) {
     digitalWrite(LED1, HIGH);
     digitalWrite(LED2, HIGH);
     digitalWrite(LED3, HIGH);
     digitalWrite(LED4, HIGH);
     digitalWrite(LED5, HIGH);
     delay(200);
     digitalWrite(LED1, LOW);
     digitalWrite(LED2, LOW);
     digitalWrite(LED3, LOW);
     digitalWrite(LED4, LOW);
     digitalWrite(LED5, LOW);
     delay(200);
   }
   Signal = 0;
   warteZeit=startZeit;
  }
 }
 Serial.print("Wartezeit=");
 Serial.println(warteZeit);
}
void tempo() {
if (digitalRead(tasterPin) == 0 && Pin == 6) {
   warteZeit = warteZeit - 50;
   Serial.print("Richtig gedrückt, Wartezeit beträgt nun ");
   Serial.print(warteZeit);
   Serial.println(" Millisekunden");
 }
 else {
   Signal = 1;
}
}

Danke schonmal, falls ihr trotz dieser langen Frage antwortet

Hallo,

Ich muss für die schule ein ardoino programm schreiben und wollte deshalb fragen ob dieses programm so funktionieren könnte

Und ich weiss dass es dort einen Haken mit Überprüfung gibt aber bei mir passiert da nichts wenn ich da drauf Klicke

Servus hab vor kurzem auf tiktok ein video gesehen wie er mit so einem kippschalter und einem knopf seinen pc anmacht das hat dann auch so geleuchtet wundere mich wie man so etwas macht hab in den kommentaren gesehen mit was das gemacht wurde mit einem arduino UNO R4 und paar lichter und schalter was ich mich aber frage wie verkabelt man so etwas und ob da jemand schon Erfahrungen damit hatte ich verlinke unten noch die ganzen sachen die ich verwenden würde.

Tiktok video:

https://vm.tiktok.com/ZGdFymF8d/

Arduino UNO R4:

https://store.arduino.cc/en-at/pages/uno-r4?srsltid=AfmBOorX3ZJzXafiX9iHUddkAk-ZhfoBd2co_rmFrsXtdk1wfclvbUgJ

Kippschalter:

https://amzn.eu/d/h8K2Q02

Knopf:

https://amzn.eu/d/5djcbST

Hallo,

ich habe einen nrf24l01 pa lna gekauft, und möchte ein modul als sender und den anderen als empfänger benutzen, ich habe probiert etwas über den serial monitor auszulesen, und es bekommt keine verbindung. die module sind mit arduino nanos angesteuert (hab auch uno probiert) und funktionieren ohne und mit antenne nicht, ich habe die pins oft geprüft und hab verschiedene codes ausprobiert. irgendwann habe ich an beide einen 100 uf kondensator gelötet an vcc gnd. Trotzdem kein ergebnis

Ich möchte ein pcb designen, das den Weg von einem Audiosignal mit Relais ändert. Die Frage ist, ob ich als Ground Plane die Masse des Audiosignals oder die Masse der Steuerung der Relais benutze oder es vielleicht aufteile. Wie würdet ihr das machen?
