Arduino DHT11 fehlerwerte trotz korrekter Verkabelung?

Hallo zusammen,

ich habe eine Elegoo Uno R3 und ein DHT11 CJSL mit 3 Pins, welcher nach korrekten Verbinden nur Fehler wirft. (Andere Sensoren funktionieren)
Hier meine nötigen Daten:

OS: Linux Ubuntu

Arduino IDE Version: Arduino IDE 2.3.7-nighlty

Library: https://github.com/adafruit/DHT-sensor-library

Meine Verkabelung:

Bild zum Beitrag

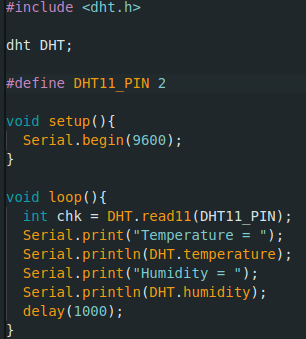

Mein Code:

Bild zum Beitrag

Mein Fehler:

Temperature = -999.00
Humidity = -999.00
Temperature = -999.00
Humidity = -999.00......

Serial Monitor ist auch auf 9600...

3 Antworten

Suiram1

29.06.2025, 17:40

trotz korrekter Verkabelung

Ich habe auch ein DHT11 und bei diesem ist der Data pin in der Mitte, während bei dir in der Abbildung dieser oben ist. Überprüf nochmal die Beschriftung auf dem Modul ob es wirklich korrekt angeschlossen ist.

Woher ich das weiß:eigene Erfahrung

tryouthere

Beitragsersteller

29.06.2025, 17:48

Bei mir gibt es 4 Beschriftungen, eine davon fällt aus.
G N D V

G ist an GND verbunden, D an 2, V an 5V
Die -999 sind weg und es gibt nun natürlichere Ergebnisse, danke!!!
Dieser zeigt mir aber gerade nur Temperaturen von 16-19 Grad an, welche im aktuellen Deutschland nicht richtig sind 😂

Suiram1

29.06.2025, 17:51

@tryouthere

Lag es also an der Verkabelung?

tryouthere

Beitragsersteller

29.06.2025, 17:58

@Suiram1

Korrekt, da ich der Verkabelung vom Tutorial meines Kits 1zu1 gefolgt bin, dachte ich das alles richtig sei...

KaePie

29.06.2025, 19:00

Probiere doch erstmal die Beispiel Sketche des Library aus.

Dein Sketch kann so nicht gehen, lerne aus den Beispielen.

Woher ich das weiß:eigene Erfahrung

tryouthere

Beitragsersteller

29.06.2025, 19:53

Die Sketches wurden aus der Doku genommen, genau so wie die Verkabelung.

KaePie

29.06.2025, 19:59

@tryouthere

Die Initialisierung des Sensors ist schon unvollständig...

Nimm als erstes mal den Beispielsketch.

ntechde

29.06.2025, 23:30

Ohne mich jetzt wirklich mit Sketch und Verkabelung befasst zu haben: Die DHT11 Module, besonders die aus China, sind ziemlicher Müll. Ich habe die DHT11 Sensoren aussortiert, aber mit den DHT 22 bin ich auch nicht glücklich! Die melden wirklich einen Haufen Fehler, bis mal eine Messung gelingt!

Der BME280 Sensor ist sehr viel zuverlässiger!
