Problem Beim Auslese von CCD Sensor für mein Spektroskop. Wieso?

Hinweis: Der ganze Aufbau ist zu 100% vom Blog von Theremino.com übernommen!

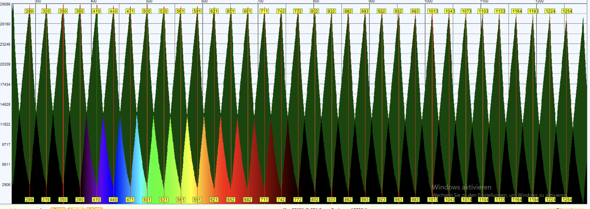

Problemstellung:

Doppelter Graph mit sich wiederholendem Muster. Die Größe des Musters ändert

sich beim Drehen des Potentiometers.

Software: Theremino Spectrometer

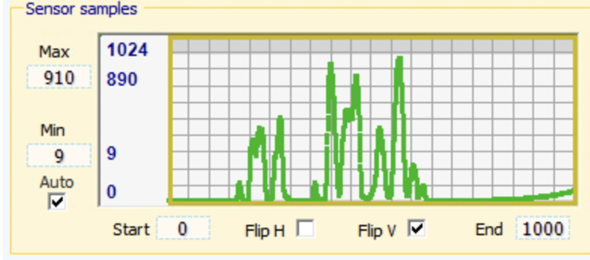

Erwartetes Ergebnis:

Im Aufbau mit Dioden und Trimm Potentiometer

Quellen: https://www.theremino.com/de/downloads/automation
Auszuschließende Fehlerquellen:

• Großteils Softwarefehler, Debug Modi und Arduino funktionieren einwandfrei

• Instabile Verbindungen der Pin-Header

• Großteils Hardwarefehler

Eventuelle Fehlerquellen:

• Defekte Hardware mit Ausnahme des Arduinos. Laut meinem DIY-Multimeter,

sollten sowohl Widerstände, Potentiometer und Dioden einwandfrei

funktionieren. Kondensatoren und CCD sind schwierig zu überprüfen.

• Eventuell übersehene Lötverbindungen/Verbindungsfehler

• Eventuelle Fehlinterpretation des Schaltplans:

• Fehleinstellung im Potentiometer

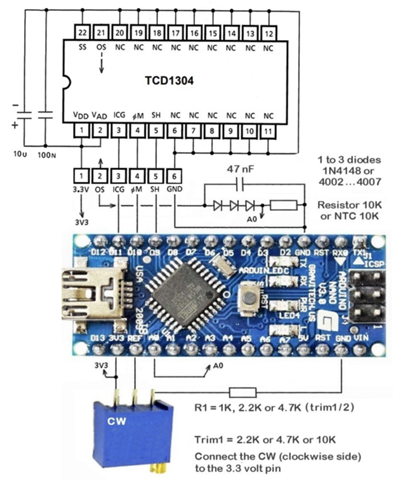

Schaltplan:

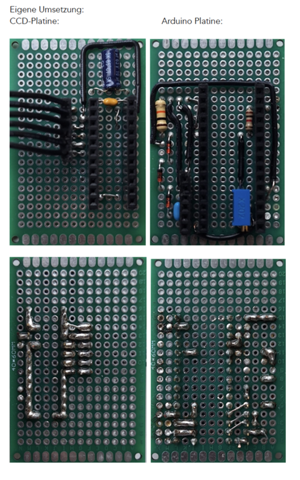

Eigene Umsetzung:

Answer 1

[Marouane2234]

Betriebsspannung messen, Durchgänge aller Bauteile mit nem Multimeter messen.

Oder die Kondensatoren filtern nicht korrekt.

Eventuell die Kapazitäten messen, oder eine Durchgangsmessung während der Betriebnahme

Comments

[EinGummibear]

Funktioniert alles wie es sollte

Answer 2

[Transistor3055]

Das sieht so aus, dass die Schaltung "schwingt". Somit sollte man ganz genau auf folgende Punkte achten:

• Die Betriebsspannungen (VCC +3,3V und andere +5V ? ) muss sehr sauber sein.
• Das bedeutet unbedingt stabilisiert (vermutlich mit den 3 Dioden 1N4007 und dem 10 KOhm, scheint mit deutlich zu groß zu sein?? Mal mit 2,2 KOhm ausprobieren)
• und zusätzlich muss die Spannung unbedingt gesiebt/stabilisiert sein (das machen die 3 Kondensatoren 47nF und 10uF und 100nF)
• Und diese Kondensatoren müssen nahe und mit kurzen Leitungsweg am IC sein
• Und Leitungen mit hohen Frequenzen/Signalen, sollten auch nicht zu lang sein. Kurze Leitungen sind immer besser und nicht so anfällig für Störungen und Schwingungen
• Wenn trotzdem lange Leitungen, dann unbedingt abgeschirmte Leitungen benutzen
• Das Netzteil muss natürlich genug Strom liefern können, es darf keinesfalls in der Spannung bei Belastung einbrechen/absanken. Also mal die Spannung (3,3V und 5V) messen mit/ohne Betrieb/Belastung.

Viel Erfolg!

Woher ich das weiß: Berufserfahrung
