Beziehen sich die Angaben auf dem Typenschild für Strom und Spannung auf den Strang( an der einzelnen Spule) oder auf das Netz ?

Verständnisfrage zu Strom und Spannung in Stern- und Dreieckschaltung bei Drehstrommotoren

Ich versuche, die Unterschiede im Stromfluss zwischen Stern- und Dreieckschaltung bei Drehstrommotoren zu verstehen. Mir ist bekannt, dass in einer Dreieckschaltung der Strom Istrang=I_L/wurzel3 ist und dass eine Parallelschaltung vorliegt, wodurch der Gesamtwiderstand kleiner als der kleinste Einzelwiderstand ist und deshalb der strom größer sein müsste, als wenn er in Stern geschaltet wäre, obwohl bei einer Sternschaltung der Strom I_L=Istr ist? Also sagen wir der Motor hat einen Nennstrom von 4A dann ist bei Dreieck Istr=I_L/wurzel3 = 2,309A und bei Stern = 4A, aber hier ist doch in Stern geschaltet, also der Gesamtwiderstand ist größer?

Zusätzlich verwirrt mich die Formel 𝑃𝑠𝑡𝑒𝑟𝑛/𝑃𝑑𝑟𝑒𝑖𝑒𝑐𝑘=1/3

Die Formel sagt die Gesamtleistung in Dreieckschaltung ist 3 mal so groß wie die Gesamtleistung in Stern, aber wenn ich die Formel P=U*I*Wurzel3*cosphi nutze, komme ich für beide Schaltungen auf das selbe Ergebnis und auch bei der Berechnung von Pstr unter Berücksichtung der unterschiedlichen Schaltungen.

Ich verstehe hier diese Zusammenhänge nicht...

ich habe mir ein altes DDR/Russisches Aggregat zugelegt jedoch fehlt hier der Nulleiter und nur die alten 400v Anschlüsse sind da. Nun würde ich jedoch gerne auf die Cee Anschlüsse umbauen. Hier das Problem der nullleiter fehlt weshalb ich diese Phasen dann aufteilen kann. Giebt es andere Möglichkeiten 400v auf 230v aufzuteilen ist nhe nullleiter?

Hallo zusammen,

ich habe eine Catering anfrage für meinen Foodtruck. Der Betreiber hat eine 32 A 400 Volt steckdose zur Verfügung. Mein foodtruck hat einen 16 A 400 Volt Anschluss und ist mit 3x 16 A abgesichert. Nun habe ich einen Adapter gefunden welches für mich passen würde. Meine frage ist, ob ich diesen einsetzen darf bzw. Meine Geräte (circa 10 Kw) funktionieren würden?

vielen dank!

Beim TT Netz ist es ja so, dass N mit dem Sternpunkt verbunden ist und geerdet ist und dann zum Verbraucher geht, beim TN-C Netz ist der Identische Fall gegeben, bloß das da die vierte Leitung PEN heißt und nicht N. Jetzt verstehe ich natürlich den unterschied in der Praxis nicht, da bei beiden Netzformen das vierte Kabel mit dem Sternpunkt verbunden ist und auch am Trafo geerdet ist und zum Verbraucher geht. Sind die beiden Netzformen mehr so Theoretische Unterscheidungen oder gibt es in der Praxis auch Unterschiede zwischen diesen zwei? Wenn ja, was wären das für unterschiede?

Wenn ich mir Drehmomentkennlinie eines Asynchronmotors anschaue, fällt das Drehmoment nach dem Start ab und danach steigt dieser bis zum Kipppunkt an.

Meine Frage: Warum fällt das Drehmoment ab bzw. wodurch entsteht dieser Sattelmoment (MS)?

Hallo,

kann mir einer erklären warum der Motor seine Dreheichtung nicht ändert, wenn ich die 2 phasen am Motorschutzschalter tausche? Abgang 2/4/6 am Motorschutzschalter. Ich habe 2/4 gegeneinander getauscht und der motor hat seine drehrichtung nicht geändert.
Am Motorklemmbrett oder am Schütz funktioniert es natürlich. Aber rein Sinngemäß muss es doch auch am Motorschutzschalter funktionieren.

Hallo zusammen,

Wenn ein Motor zb. dreieck 400V In= 4,9 A direkt betrieben wird, wird ja der Motorschutzschalter (thermisch) auf In eingestellt. Bei Stern-Dreieck Anlauf wird In auf das 0,58xIn eingestellt. Die Frage ist jetzt, auch wenn stern dreieck angewendet wird läuft ja der Motor nach der umschaltung weiter auf dreieck. Wieso bleibt also dann der Motorschutzschalter auf 0,58xIn eingestellt? Ob er direkt in dreieck läuft oder nach einer sternd-dreieck umschaltung ändert ja nichts. Lediglich im Sternanlauf ist der Strom im 1/3 kleiner, dass ist mir klar, aber ich möchte Ihn ja im Dreieck auch schützen. Hoffe war verständlich genug.

Verstehe ich das falsch oder ist der strom im direkten dreieck betrieb anderster als im dreieckbetrieb in einer stern-dreieck Schaltung?

danke

Wie kann ich den Motor betreiben

Hallo, ich möchte diesen Wendeschalter anschließen doch wundere mich warum ich bei 7 und 11 eine brücke setzen muss da ja dann L1 mit L3 zusammen ist was doch eigentlich nicht funktioniert. Wie seht ihr das?

Wenn ich das richtig aus Dem Leistungschild (Bild 3) ablese hat das irgendwas mit U= 400 V, P=5500W und dem cos (phi) = 0.84 Zutun

Ich würde mich freuen wenn mir jemand weiterhelfen könnte 😀

Vorweg: diese Frage richtet sich an ALLE die sich mit dem weiten Feld der Elektrotechnik befassen. Egal ob Heimwerker, Schüler, Handwerker, Ingineur, Planer oder oder was auch immer!

Es ist ja nun hinlänglich bekannt, dass wir für Drehsttrom quasi drei Sicherungen brauchen. die Frage ist also gilt das dann wirklich als ein Stromkreis, oder als drei Stromkreise?

Nehmen wir einfach mal den Herd oder den Duchlauferhitzer als Beispiel.

Würdet ihr das Gerät mit 1-3: Durchlauferhitzer beschriften? oder z.B. mit 1: E-Herd und wie handhabt ihr es wenn die Sicherungen in drei Reihen den Leitern nach untereinander angerodnet sind?

1: Durchlauferhitzer ...... 13: Duchlauferhitzer ...... 25: Duchlauferhitzer oder würdet ihr es mit dreimal "1" bescschriften?

Zur Info: gemeinsam schaltende Sicherung bedeutet ein dreipoliger Automat, bei dem die Hebel mechanisch verbunden sind, oder ein Lasttrenner, der die drei Sicherungen gemeinsam schaltet

Servus, ich hoffe mir kann jemand weiterhelfen...

Es kommt ein Kabel mit 5x4mm2 als Zuleitung rein, ich denke es ist ein NYY-J, aber eine Bezeichnung ist nicht zu sehen...

Die Vorstellung wäre, dieses Kabel in einer Dose aufzusplitten und davon ausgehend 2 Starkstromkreise a NYM-J 5x2,5mm2 mit getrennten Zählern zu installieren.

Einige sagen, dass das nicht geht, da es nur einen N-Leiter vom Eingang her gibt. Wenn der jetzt allerdings 4mm2 hat und davon 2x 2,5mm2 abgeht, ist das dann immer noch nicht iO?

Habe bisher noch keine schlüssige Antwort gefunden.

Danke im voraus!

Hallo, meine Garage hat einen 230V Anschluss. Würde gerne einen 400V Anschluss haben wollen um eine Wallbox anzuschließen. Mein E-Auto soll nämlich 3 phasig geladen werden. Vom Verteiler bis zur Garage ist es natürlich ein gutes Stück. Wäre es auch eine Möglichkeit einen Trafo/Netzteil von 230V auf 400V in der Garage einzubauen um daraus 400V Drehstrom draus zu gewinnen?

Hallo habe hier einen Motor der 380 / 440 auf dem Typenschild hat.

Kann ich den im Stern anlaufen lassen und dann in Dreieck schalten?

Oder darf ich den nur im Dreieck laufen lassen, da das Symbol auf dem Typenschild steht.

Ist ja kein (synchroner) Drehstrommotor, wo sich die Drei-Phasen ausgleichen bzw. kein N-Leiter notwendig ist.

Jedoch beim E-Herd, 3 separat verwendete Phasen die alle über den einen N-Leiter pendeln und daher sollte der N-Leiter das Vernögen von der dreifachen Auslegung besitzen, weil ggf. drei aktive Phasen, oder ?!

Hallo zusammen, ich habe einen drehstrommotor der mit 400 v läuft. Ich möchte nun den Motor über 2 verschiedene 400 Volt Kabel ansteuern können, kann ich die beiden Kabel einfach zusammen a den Motor anschließen oder wie kann ich das lösen?

Lg

Welche Spannung im Stromnetz ist eigentlich fix definiert?
Man sagt 230 Volt von jedem Aussenleiter gegen Erde und 400 Volt zwischen den Aussenleitern. Der Umrechnungsfaktor ist Wurzel(3).

Aber 230V mal Wurzel(3) gibt nur 398.4 Volt.
Oder 400V geteilt durch Wurzel(3) gibt 230.94.

Also welche der beiden Spannungen ist genormt und welche wird einfach gerundet (und erst noch falsch)?

Wieso ist am Herd eine spannung von 400 Volt ? Wenn eine phase 230 volt hat, zwei phasen 400V, wieso haben dann 3 phasen nicht 600V ? Könnte man ein Herd auch 2 Phasig betreiben, da hätte man ja auch 400V

Man sagt ja immer was rein fließt muss auch wieder rausfließen. Warum messe ich dann keine Spannung bzw. Strom am neutralleiter gegen PE?

Guten Abend,

ich habe einen Drehstrommotor mit den folgenden Abgaben:

Laut der Aufgabe wird der Motor durch eine Schützschaltung in Stern-Dreieck angeschlossen.

Auf welche Stromstärke muss ich hier den Motorschutzschalter einstellen? Ist hier als Antwort 20A korrekt?

VG Paul

Hallo.

Ich hätte gerne mal eine Erklärung wie ich meinen drehstrommotor 5,5 KW 380/660 Volt an diesen Schalter anschließe. Der Schalter schaltet von Stern auf Dreieck.

Ich würde gerne wissen, wo mein l1 l2 l3 von der Steckdose dran kommen und wo meine l1 l2 l3 vom Motor dran kommen, damit ich ihn im stern Betrieb starten und dann auf Dreieck umschalten kann.

Hallo.

Ich habe einen Motor, 380/660 Volt 5,5KW.

Nun habe ich auch einen Schalter 0 Stellung, Stern und dreieck und ich habe leider gar keinen Durchblick, wie dieser nun anzuschließen ist und bitte um Hilfe. Bilder sind beigefügt.

Mir wäre es einfach wichtig, wo die Phasen dran kommen, da ich mit den Bezeichnungen nichts anfangen kann.

Und wie ich die Drehrichtung fals falsch ändern kann.

warum haben wir zwischen den phasen 400v und zwischen einer phase und 230v? bitte einmal kurz und knackig erklären danke!

Ich hab am Mittwoche einen Stromschlag von ca 400V bekommen. Ich war nicht lange im Stromkreis und mir geht es auch gut, aber wieviel Milliampere sind das ca? Und wieviel mA können tödlich sein?

Hallo,

Warum ist U=400V wenn obwohl oben 400V/230V steht?

400V steht für Uinsgesamt im Dreieck aber es ist eine Sternschaltung.

Für was stehen denn sonst die 400V/230V?

Hallo,

Ich habe vor 1 jahr bei meinem Onkel in der Garage ein paar steckdosen installiert und Verdrahtet.

Ich bin noch in der Ausbildung zum Elektrotechniker und daher wusste ich noch nicht alles.

Nun ein jahr später muss ich ständig über 1 fehler nachdenken den ich gemacht habe und dass lässt mich einfach nicht los.

Ich habe neben vielen anderen dingen die ich richtig gemacht habe, auch eine CEE steckdose verbaut. Diese steckdose wird im 3 stunden dauerbetrieb mit ca 16 ampere pro phase belastet. Für die zuleitung habe ich ein 1,5 mm2 mantelleitung verwendet. Dass ist aber viel zu klein, da bin ich eine woche später erst draufgekommen.

U d nun denke ich seit ca 1 haleb jahr drüber nach was ich tun soll. Das zu wechseln währe eine große arbeit, weil ich es sehr schön und genau alles gemacht habe. Aber wenn dass zu brennen anfängt wäre das ein großes problem.

Aber es ist ja jetzt ca 1 jahr nichts passiert. Was glubt ihr? Wird weiterhin nichts passieren oder wäre es fahrlässig dass so zu lassen?

Was könnte ich machen? Danke für eure Antworten.

Im RP-Energie-Lexikon (einer von mir sehr geschätzten Website) steht, “Bei manchen Wechselstrommotoren müssen die Schwingungen des Wechsel- oder Drehstroms genau synchron zur Bewegung der Motorenachse sein (Synchronmotoren), bei anderen (Asynchronmotoren) dagegen tritt ein leichter Schlupf auf.” (https://www.energie-lexikon.info/elektromotor.html).

Bei allen anderen Websites, die ich zu Asynchron- und Synchronmotoren gefunden habe, ist in diesem Zusammenhang von Drehstrom die Rede.

Was ist korrekt?

Hallo

meine uv wurde soeben umgebaut ich sollte die Sicherung für die zuleitung rein drehen nachdem die Sicherung von l3 drinne war habe ich vorerst oben gemessen und musste feststellen obwohl nur L3 zugeschaltet war L2 auch ne kleinspannung von 20V oder weniger hat ist das normal ? nicht das beim reindrehen von L2 ein Kurzschluss entsteht

Mich beschäftigt seit kurzem folgendes. Es ist ja bekannt, dass auf dem Neutralleiter der Strom zurückfließt und der Neutralleiter hat gegenüber der Phase die Spannung 230V und gegen Erde 0V.

Nun frage ich mich aber, wenn ich einen geschlossenen Stromkreis mit nur einem Verbraucher habe, sagt uns ja der Kirchhoffsche Maschensatz, dass die Summe aller Spannung in einer geschlossenen Masche gleich 0 ist.

Somit würde in dem Beispiel ja die Spannung von 230V an dem einen Verbraucher abfallen. Jetzt frage ich mich aber wie der Neutralleiter denn noch Strom führen kann, wenn gar keine Spannung mehr herrscht.

Irgendwo hab ich einen massiven Denkfehler aber ich komme leider nicht drauf, würde mich freuen wenn jemand mich aufklärt, danke

Hallo, ich verdrahte gerade den Hauptstromkreis einer Wendeschützschaltung und frage mich, warum auf dem Schaltbild beim Trafo auf der primärseite beim einen Wicklungsende die Angabe ist 400V und beim anderen Wicklungsende 0V. Wie entsteht dort die 0V und warum ist es sekundärseitig spiegelverkehrt?

Hallo, dass bei der Sternschaltung kein Außenleiterschluss an der Brücke entsteht, leuchtet mir ein auf Grund der Phasenverschiebung und dass die Spannungen zu jeder Zeit 0 sind. Aber wenn was würde passieren wenn ich am Motorklemmbrett nicht an den Klemmen U2, V2, W2 die Brücke einsetzte sondern oben an U1, V1, W1

hier würde es doch saftig Knallen, aber warum ?

Wann nutzt man beim Elektromotor die jeweiligen Schaltungen

Stern, Dreieck und Sterndreieck ?

Was passiert wenn ich einen ohmschen Verbraucher habe in an Phase und neutralleiter angeschlossen habe an 230 V und den neutralleiter abschneide? Überlastet er oder passiert überhaupt was?

Wie komme ich auf die VERSCHIEDENEN Schein- und Wirkleistungen bei Stern/Dreieck Schaltung (Aufgabe 4a)?

Hallo wenn ich am 400 V drehstromausgang meines generators nur 1 Phase (230v) belaste, fällt die 3er sicheung.

Welches gerät muss ich nachschalten um aus den 3 Phasen nur 1 Phase zu machen ?

Darf man eine 14KW Wallbox mit einem 3x2,5 NYY J anschließen?

ab wie viel KW spricht man von drehstrom

Hallo zusammen,

Es geht um eine Saunaofensteuerung (400v) an der auch das Saunalicht (230v) angeklemmt wird.

Kann jemand sagen warum die Beleuchtung/Glühbirne (230v) im Bild unten links einen eigenen FI bekommen soll, wenn die gesamte Versorgungszuleitung (400v) bereits an einem FI hängt?

Hatte hierzu eine spannende Diskussion mit einem Elektriker.

Ich habe diese Formel hier:

das Typenschild sieht so aus:

Ich bin mir nicht sicher ob ich die 380V & 1,05A für U1s & I1s oder für U1 & I1 einsetzten muss.

Sprich ich weiß nicht ob ich mit 3 oder Wurzel 3 rechnen muss.

Kann mir da wer helfen?

Guten Abend,

ich habe folgendes Problem und zwar...

... Ich habe hier eine 3-Phasen-Asynchron-Maschine und sie hat einen leichten Lagerschaden. Geschaltet ist sie im Dreieck und löst dadurch aus beim Anlauf durch die Stromaufnahme.

Da ich keinen Zugang zur Sicherung habe, wollte ich fragen ob ich den Motor für eine Nacht im Stern geschaltet für den Betrieb laufen lassen kann, weil er durch den geringen Anlaufstrom so funktioniert.

Vielen Dank.

Kann mir jemand bei diesen Aufgaben helfen?? Ich viel versucht alleine zu kapieren aber es hat leider nicht geklappt!

Vielen Dank!!!

Einen schönen Guten Nachmittag,

Ich habe eine Frage und zwar,

Ich habe auf dem Hof einen alten 7,5kW AEG CAM Motor mit 380/660 Volt gefunden und wollte diesen herrichten. Für den Motor bräuchte ich einen Stern Dreieck Schalter da ich ihn mal in Verwendung setzen will. Die Frage ist aber welchen Schalter und Kabel ich für diesen Typ benötige.

Liebe Grüße,

Peter Mayer

Moin,

Ich will ein Projekt mit 400V DC machen. Dabei muss ich eine Schaltung aufbauen.

Vorzugsweise auf einer Normalen 2.54 mm Lochrasterplatine.

Meint ihr der Abstand zwischen zwei Kontaktflächen reicht um 400V zu Isolieren. Oder ist es Notwendig immer z.B. ein Loch Abstand zu Lassen?

Es geht mir darum das ganze möglich klein zu halten also wäre es ganz gut wenn ich nichts Frei lassen muss.

Wie kommt es zum 10fachen anlasssteom

Mein Ausbilder hat mir gerade eine Hypothetische Frage gestellt, was der Grund sein kann, wenn z.B. ein Außenleiter, sagen wir L2, nach dem Hausanschlusskasten und vor dem Zähler Abschmort und die NH Sicherung durchbrennt.
Ein anderer Azubi meinte, dass er die Last im System nicht symmetrisch aufgeteilt hat und das leuchtet mir auch ein aber ich frage mich jetzt, würde das nicht auch passieren, wenn ich am Zähler den Neutralleiter unterbreche, weil dann würde das System ja auch unsymmetrisch belastet werden und der selbe Fehler auftreten können oder?

Hallo.

Ich mache gerade eine Ausbildung zum Elektriker und folgende Aussage hat mich etwas verwirrt.

Ein Drehstrommotor der für 400V Strangspannung ausgelegt ist, darf nur (dauerhaft) in Dreieck betrieben werden, da er in der Sternschaltung mehr Strom zieht und somit thermisch Zerstört werden könnte

Ich versteh das einfach nicht ganz. Wieso zieht der Motor mehr Strom, wenn die Strangspannung in Stern nur 230 Volt sind und somit müsste der Strom ja eigentlich auch weniger werden?

Aussage vom Ausbildner war "Der Motor hat ja immer die gleiche Leistung egal ob Stern oder Dreieck, wenn er aber in Stern weniger Spannung hat muss der Strom höher werden damit er die selbe Leistung hat"

Grundsätzlich würd ich diese Aussage verstehen, aber hat ein Drehstrommotor in Stern nicht nur 1/3 der Leistung wie in Dreieck?

MFG

Hallo zusammen, was sagt die Angabe 400/230 V aus, wäre es nicht eigentlich 230/400 V ? Und heißt dass das die Wicklungen nur 230V abkönnen? Wieso dann aber nochmal 400V? Und wie sind die beiden Stromwerte 2,5/4,3 A den Spannungen zuzuordnen?

Im Drehstromsystem fließt im Neutralleiter ja die Summe aller drei Phasen als Ausgleichsstrom zu jedem Zeitpunkt bzw. für jeden Winkel. Wie ist das im Wechselstromsystem? Wenn ich ein Amperemeter z.B. nach einem Verbraucher in Reihe schalte, wird mit da überhaupt ein Strom angezeigt, da ich mich ja auf 0 Potential befinde.

Hallo, ich bin gerade am überlegen, was in einem Drehstromnetz passiert wenn der Neutralleiter abreißt, also der genau Ort des Abriss soll mal nicht beachtet werden. Es bildet sich dadurch ja ein Spannungsteiler und Geräte können oder werden dadurch schaden nehmen. Die Frage ist jetzt, wo fließt der Strom denn hin?
Der Strom bewegt sich konventionell doch vom Plus zum Minus Pol also vom Hohen zum Niedrigen Potential, allerdings habe ich ja kein niedriges Potential hier, oder hat das mit der zeitlich versetzten Phasenverschiebung zu tun, dass beispielsweise der Strom von L1 über sagen wir L2 Zurück Fliesen kann?

Moin, ich weiß nicht ob ich einfach nur etwas offensichtliches Übersehe, kann mir jemand eine kleine Starthilfe/Tipp bei der Rechenaufgabe geben. Bisher hab ich durchs Grübeln nicht geschafft herauszufinden. Auch Googlen hat mich nicht weitergebracht. Es würde schon reichen, wenn mir irgendwer sagen könnte worüber ich mich informieren soll 😅. Danke.

Es geht mir erstmal um die a)

Hallo Zusammen!

Habe eine Frage, die mich schon länger beschäftigt und zwar.

Ich habe einen Umschalter, der vom Elektriker eingebaut worden ist (für einen Generator). Er hat einen Blauen 1 Phasen (L1+N+Gnd) auf 3 Phasen aufgeteilt (L1+L2+L3+N+Gnd).

Ich bin völlig vom Netz getrennt. Kann ich dann einfach einen 1Phasenstrom adaptieren? Also L1+L2+L3 Parallel schalten mit einem 1Phasen Kabel um alle Geräte im Haus zu versorgen? Oder wird mir der Neutralleiter dann zu stark belastet?

Bitte nicht Steinigen. Will nur mein Wissen vergrößern. Danke schonmal!

Ich habe einen alten servomotor bekommen den ich zum laufen bringen soll. Die software wollte mir die firma nicht geben da es ein sonderlösung war. Ich hab dann einfach die komplette steuereinheit rausgenommen, da er ja nichts können muss auser sich drehen.

Hab dann die enden der spulen an einen frequenzumrichter angeschlossen. Ich hab nur drei adern bin also davon ausgegangen das es intern mit stern oder dreieick verbunden ist.

Jetzt hab ich das problem das er osziliert also hin und her schwinkt ünerspitzt gesagt. Das würde eigentlich auf eine ausfallende phase hindeuten. Das Merkwürdige ist ich hab zwischen allen phasen so ziemlich den gleichen wiederstand +/- 1 ohm

Gi,

Ich hätte da eine allgemeine Frage zum Trafo wie zum Beispiel der Dyn5 Trafo.

Zur ersten Frage:

Wie kommt dass 0V Potential im Sternpunkt zustande?

Also ich weiß, dass durch das zusammenschalten der drei Wicklungen auf einen Punkt den Sternpunkt bildet, aber warum genau sind es dann dort 0 V Potential und was hat es dann damit auf sich wie zum Beispiel die Aussage z.B einen voll belastbaren Sternpunkt….

2 Fage

Bei einem normalen einphasigen Trenntrafo werden danach die Beiden Ausgänge wie 2 Außenleiter betrachtet.

Aber warum genau ist dass so?

Und die 3 Frage:

von Aussage 2 aus betrachtet, wieso ist dass nach einem normalen Trafo ohne galvanische Trennung nicht so?

Grüße an alle und Danke im Vorraus.

Servus Freunde,

Ich hätte da 2 Fragen die mich beschäftigen.

Die erste Frage:

Hat der Sternpunkt im Trafo schon per Definition 0V durch das zusammenführen der Adern Sekundär vom Trafo.

Oder bewirkt dass erst die Betriebserdung?

(Ich weiß dass der Betriebserder auch dafür da ist, dass Fehlerströme gegen Erde abgeleitet werden können und ein geschlossener Stromkreis zustande kommt. )

Zusätzlich stell ich mir noch die Frage, hat das Erden noch einen weiteren genauen Hintergrund?

Die 2 Frage:

Wenn bei unsymetrischer Last, der Neutralleiter an den Sternpunkt gelegt wird z.B bei einem 3~Ac Verbraucher.

Nimmt dann der Sternpunkt ein 0 Volt Potential an.

Oder ist es so dass der übrige Strom nun über den N zum 0 volt potential fließt und es dadurch nicht zur Phasenverschiebung kommt.

Vielen Dank an alle liebe Kollegen :)

Ich habe vorhin im Keller eines Mehrfamilienhauses eine Lampe abgeklemmt so das kurzzeitig der neutralleiter unterbrochen war

nun meine Frage wie kann es sein das im gesamten Haus es einen Stromausfall gab es ist auch keine Sicherung geflogen

es lag lediglich am unterbrochenen neutralleiter zwischen Kellerlampe und Zuleitung

Gibt es einen guten Tipp, wie ich das Hin -her mit der Spannung bei Schaltungen erklären oder merken kann? Sowie 230 mit Stern und 690V bei Dreieck

Würde das theoretisch so funktionieren

Also Zuleitung nur L1 L2 L3 dann alle zusammenschließen & Erden und man hat einen neutralleiter?

Habe ich einen Starkstromanschluss? Ich brauche den für meinen Herd und Ofen. Die Wohnung wurde kürzlich bezogen.

Hallo liebe Community,

ich habe in meinem Keller einen Drehstromzähler mit einem Digitaldisplay. Oben rechts in der Ecke ist ein Feld namens "Phasenanzeige", das bei mir lediglich L2 anzeigt. Was genau bedeutet dieses Feld bzw. welche Information liefert es mir? Liege ich richtig mit der Annahme, dass das bedeutet dass meine Wohnung lediglich mit einer Phase (L2) versorgt wird? Dass also nur L2 am Zähler anliegt und kein Drehstrom?

Ich bitte um Antworten von Leuten die sich möglichst mit der Materie auskennen. Ferner frage ich das selbstverständlich nicht weil ich vorhabe, an meiner Elektrik herumzupfuschen, ich frage das einfach aus Interesse.

Vielen Dank :)

Guten Tag

Habe einen 55kW Antrieb und würde diesen gerne anschließen.

Zuleitung sind 2 Kabel jeweils ein 4x25 NYM

Jetzt habe ich im Schaltschrank eine Stern Dreieck Kombination sitzen mit jeweils 3 Abgängen

3 Abgänge von dem Netz Schütz und 3 Abgänge von dem Dreieck Schütz.

Habe die Stränge vom Netz Schütz als U1 V1 W1 aufgelegt.

Im Motorklemmbrett sind noch die alten Bezeichnungen Z X Y vorhanden.

Nun wollte ich es mir einfach ausmessen sprich

Ich nehme den U1 Strang vom Netz Schütz und mess den Wiederstand gegen die anderen Wicklungen.
Die Wicklung welche einen Niedrigen Widerstand aufweißt ist somit mein W2

Das heißt das U1 und W2 an der selben Phase (L1) hängen würden

Dies macht man mit allen 3 Wicklungen…

Ist dies richtig ?

Hallo zusammen,

In every Circuit habe ich eine Schaltung aufgebaut. Leider kommt immer eine Fehlermeldung wenn ich starten möchte. (Can not find solution)

Woran könnte das liegen?

(Die oberste Spannungsquelle hat - 180°, die mittlere 0° und die untere +180°)

Ich habe die schaltung auch öffentlich zugänglich gemacht unter:

https://everycircuit.com/circuit/4518692825858048

Danke für eure Tipps!

Hallo, ich hab mal eine Frage bzw steh ich auf den schlauch, es gibt ja ein Typenschild mit den vSybolen ∆/Υ 230/400 V und man darf ja stern dreieck hier als Anlauf nicht verbinden da es zu einer überlastung kommen würde, wieso ist dann trotzdem bei den Symbolen das Dreieck dabei wenn man das gar nicht anschließen darf, da man ja stern dreieck erst ab 400/690 anschließen darf . Also ich verstehe den zusammhang mit dem Typenschild und dem Spannungen in Bezug auf Stern dreieck nicht, darf man an einer Spannung von ∆/Υ 230/400 V anschließen oder nicht und wenn nicht wieso sind dann diese Symbole gegeben ? ∆/Υ wenn man dreieck sowieso nicht anschließen darf? ich hoffe einer kann mir helfen. Also ich weis das man an eigentlich stern dreieck nicht an die 230/400v anschließen darf doch wieso ist dann das dreiecksymbol auf dem typenschild dabei :o danke euch :)

Und wenn die Wallbox beispielsweise einen Drehstromanschluss mit 400V und 11kW Leistung hat, wie groß ist dann die Stromstärke und bleibt diese dann konstant wie die 400V?

Hier beschreibt jemand einen Wechselrichter, der dafür sorgt, dass alle drei Drehstromphasen seines Hausanschlusses den gleichen Strom führen. Das machte er also, indem er auf Phase#1 mehr einspeiste, wenn die Waschmaschine aus Phase#1 gerade heizte...

Oder gleicht sich eine „Schieflast“ durch die Vielzahl der Verbraucher aus? Also bis zum Transformator zur nächsten Spannungsebene... der Mittelwert der Ströme...

Die Firma, die hier im letzten Jahr einen Wechselrichter zur Einspeisung und Eigenversorgung installiert hat, meinte, dass die Netzspannung nun „schöner“ sei... Nebenfrage: Was mag der gemeint haben? Meinten die, dass wir Verzerrungen, die die Nachbarn machen, ausgleichen? Oder dass wir keine Schieflast haben?

Guten Tag

Im Zuge von Renovierungsarbeiten soll eine Unterverteilung erneuert werden.

In dieser sind der Neutralleiter und der Schutzleiter mit einer Brücke verbunden. Um FI-Schalter zu verbauen sollte die Brücke entfernt werden. Entfernt man jedoch die Brücke, liegen zwischen Phase 2 und Nullleiter; und Phase 3 und Nullleiter 400V an.

An Phase 1 liegt in diesem Zustand 0V an.

Verbindet man PE und Neutrallleiter wieder, liegen zwischen jeder Phase und N 230V an.

Ich würde nun gerne Wissen woher dieser Fehler kommt, da das ja definitiv so nicht bleiben kann. Ich hoffe jemand kann mir weiterhelfen. Für den Umbau soll dann ein Elektriker beauftragt werden.

Hallo.

Ich habe ein Problem

Zu meiner Werkstatt liegt vom Wohnhaus kommend etwa 8 Meter ein 4x10mm2 Erdkabel, was mit 20A abgesichert ist. Ja die 20 Ampere verstehe ich auch nicht so an dieser Stelle mit 10mm2, aber das ist gerade nicht das größte Problem.

Ich bekomme L1,L2,L3 und N

Der PE kommt von draußen, von einer Art Erdspieß.

Der Spieß hat etwa einen Durchmesser von 4-5 cm und ist verzinkt. Wie tief dieser im Boden ist, kann ich leider nicht sagen. Dass er über 50 Jahre alt ist, kann ich aber dennoch sagen ^^

Ist diese Methode denn noch erlaubt, also den PE einfach aus dem Erdreich zu beziehen und L1,L2,L3 und N vom Keller? In diesem Fall für meine Werkstatt???

In einer Anlage wird ein anderer drehstrommotor eingebaut. Welche technischen Unterlagen der Anlage sind zu ändern?

Hallo zusammen,

was würde bei einem 4-Pol FI-Schalter (L1, L2, L3, N) passieren, wenn man zwar die Zuleitungen L1, L2, L3 und N oben anschließt, aber L1 und L3 als Zuleitungen kein Strom/Spannung anliegt (also Beispiel vorgeschaltet noch nicht angeschlossen sind)

1. Würde der Testschalter funktionieren?
2. Was sollte man zwischen L1 und N messen? 0V oder irgendwas kleines wie 17V, 40V?

Ich würde gerne eure Meinung dazu wissen! Findet ihr das diese Klassenarbeit von Umfang her viel zu einfach ist. Das ist zumindest die Aussage unseres Lehrers. Würdet ihr diese Aussage so unterschreiben oder nicht?

Hallo zusammen,

Ich habe einen Lüftermotor, der auf dem Typenschild 230v/400v stehen hat. Wenn ich diesen im Stern verschalte, brummt er nur, aber es passiert nichts. Sobald ich ihn fälschlicherweise im Dreieck betreibe, läuft er problemlos, wird natürlich nur sehr heiß.

Woran könnte das liegen?

Wikipedia: "(Für Frankreich) Da bei schlechter Erdung das Erdpotential des Neutralleiters N nicht immer sichergestellt werden kann, wird dieser als aktiver Leiter angesehen und muss von der Überstromschutzeinrichtung zusammen mit dem aktiven Außenleiter getrennt werden."

Also wird quasi für einphasige Stromkreise L und N zusammen abgeschalten. Habe ich so in Spanien in einer UV auch gesehen (Diese 2 poligen LS Schalter die aussehen wie FI/LS)

Warum muss dann in Deutschland nicht 2 polig abgeschalten werden? Der N wird ja als aktiver Leiter gesehen. Ist der Neutralleiter bei uns bereits vom Stromnetz bereits so gut geerdet dass da gar keine nennenswerte Potentialdifferenz bei schlechter Erdung mehr auftreten kann? Warum ist er das dann in Frankreich/Spanien nicht?

Es ist ja für die Funktion des Netzes an sich ja auch von Bedeutung dass der Neutralleiter Erdpotential hat?!

Also prinzipiell geht es hier nie um den PEN-Leiter sondern, erst nach der Nullungsverbindung (T-N-S) um den Neutralleiter

Schaltet ihr den Neutralleiter mit in den folgenden Situationen mit?

Erste Situation:

Ihr habt einen Zähler in der Niederspannungshauptverteilung --> Nullungsverbindung davor - es geht hier nur um den Neutralleiter. Ihr geht nun ausgehend von diesem zu 5 Stockwerksverteilern (ca. 30 kW pro Stockwerk) eines Bürogebäudes (Zuleitungen werden durchgeschliffen), diese Zuleitungen sichert ihr mit einem Sicherungslasttrennschalter ab, wählt ihr hier einen 4-poligen oder einen 3 poligen Sicherungslasttrennschalter?

Zweite Situation:

Leitungsschutzschalter für beispielsweise einen Lichtstromkreis, schaltet ihr den Neutralleiter mit oder nicht?

Dritte Situation

FI-Schutzschalter, schaltet ihr den N hier mit? (Nehme mal an schon, oder?)

Vielen Dank im Vorhinein - wenn möglich bitte mit begründung (:

Die Länge beträgt 30 Meter und es ist cos phi von 0,95 gegeben (Kupfer) und soll per Kabel über das Erdreich geliefert werden. Es handelt sich hierbei um eine Ladesäule.

Als erstes muss die Scheinleistung berechnet werden richtig?

Also: 22000 Watt / 0,95 = 23157,9 VA

Daraus wird jetzt der Strom berechnet, weil dieser Strom auch tatsächlich fließt bis zur Lädesäule hin:

I = S / (Wurzel 3 * 400V)

I = 33,425 A

Jetzt kann man den Querschnitt berechnen. Querschnitt = Wurzel(3) * Strom * 30 Meter * 0,95 / (56 * 12V)

Die 56 ist der Leitwert von Kupfer und die 12V betragen 3% von 400 für den maximalen zulässigen Spannungsabfall.

Querschnitt = 2,45 mm²

Das kommt mir aber persönlich ziemlich klein vor und bei online Rechnern komm ich aufs gleiche Ergebnis.

Der nächst größere wäre 2,5mm².

Ich hab doch alles richtig gemacht oder?

Moin kurze Frage:

im Niederspannungsnetz 230/400 Volt ist ist 400 Volt Phase gegen Phase. Um von 400 Volt auf 230 Volt zugelangen rechne ich 400 durch Wurzel 3. Kann ich das gleiche System auf das Mittelspannungsnetz übertragen? Das wäre bei 11 KV Phase gegen Phase und 6,305 KV Phase gegen Erde.

Klettert also ein Menschen auf so einen Mast und stellt eine Verbindung zwischen Erde und Phase so bekommt er "nur" 6,305 KV ab?

Hallo,

Bei der Formel S= Wurzel 3* U*I benutzt man immer 400V, oder?

Wie sieht es aus wenn man einen Drehstrom-Asynchronmotor im Stern schaltet? Hat man dann S= Wurzel 3* 400V* I/3 oder S= Wurzel 3* 230* I oder S=Wurzel 3* 400* I?

Hallo,

Ich habe mir einen Tellerschleifer gebaut und würde diesen anstatt mit Starkstrom (Drehstrom, 380v) über die normale 230v Steckdose betreiben.

Nun habe ich schon raus gefunden das ich dafür einen Betriebskondensator benötige aber auf jeder Seite steht eine andere Angabe wieviel uf ich benötige.

Was für einen benötige ich?

Daten:

300/220V

2,8/4,8A

1,1kw

1410 u/min

50hz

Warum gibt es über 230V - 16Ampere, keine Steckverbindungen mit NUR einer Leitung "L" ? Und warum gleich "3" Leiter und nicht nur 1 oder 2?

Warum gibt es z.b. keinen Starkstrom mit nur einem Neutralleiter, einem Schutzleiter und nur einem Leiter? (dafür halt mit deutlich dickeren Kabeln für die mehr Ampere!)

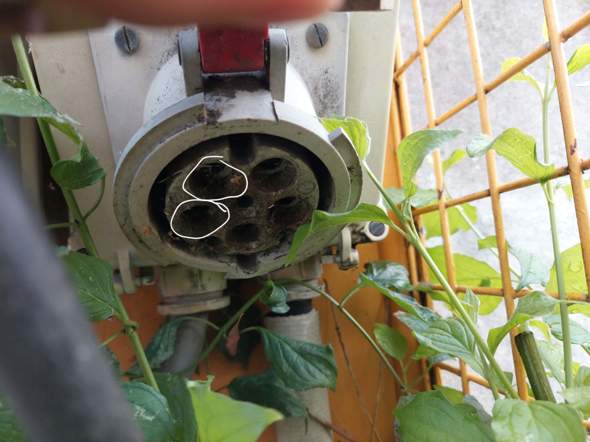

Und wenn wir schon mal dabei sind... Wo ist eigentlich der Neutralleiter (N) bei dem 4-pin 49mm CEE Stecker in der Mitte auf dem Bild?

Hi, ich habe eine Pumpe wo wir ein Kabel mit Drehstromstecker dran machen wollen.

Es ist somit nicht mehr stationär.

Würde es gerne abnehmen lassen, Isolationsprüfung und co. durchführen.

Jetzt ist dir Frage ob ich das als ausgebildete "Privatperson" machen darf oder einen Elektro-Betrieb umbedingt benötige. Ich habe eine Ausbildung zum Elektroniker für Energie- und Gebäudetechnik abgeschlossen, darf also am Niederspannungsnetz auch rein rechtlich was ans Versorgungsnetz anschließen.

Hab auch gelesen dass ich da vielleicht mich ins Installateurverzeichnis eintragen muss, aber ihr habt da vielleicht mehr Erfahrung damit.

Warum darf ich bei einer Sternschaltung den Null nicht an den Sternpungt anlegen?

Es gibt inzwischen viele Anbieter für diese Solarzellen, die man per Stecker anschließt, als Balkonkraftwerk bekannt. Mittlerweile ist das auch gesetzlich geregelt, die Dinger sind bis 600Watt legal. Ich frage mich nur: die Installation einer Wohnung ist im Allgemeinen dreiphasig. Der Wechselrichter wird an eine Schukodose angeschlossen, speist also nur eine Phase. Nun kann es ja passieren, das in meiner Wohnung wenig oder keine Verbraucher an dieser Phase sind. Nützt ein solches Ding mir dann irgendwas?

Unser Haus ist dreiphasig angespeist und geht über ein Dreiphasen-Smartmeter (DTSU666) mit jeder Phase auf einen Einphasen-FI/LS. Es gibt keinen Verbraucher der irgendwie auf allen Phasen hängt, auch kein Elektrokochfeld oder ähnliches. Das einzige was an allen drei Phasen hängt ist eine Kraftsteckdose, an der nichts angesteckt ist.

Warum zeigt das Smartmeter immer auf allen drei Phasen einen Leistungsverbrauch an, auch wenn ich zumindest eine Phase davon mit FI/LS abgeschaltet habe? Müsste die Verbrauchsanzeige nicht für dieser Phase Null sein?

Hallo zusammen, wäre jemand so nett und könnte mir hier den Drehstrom erklären und wie man auf die Lösungen kommt ? Wie muss man allgemein bei so Aufgaben vorgehen ? Und kann man die c) und d) auch ohne Zeigerdiagramm lösen ?

Bin für Hilfe sehr dankbar :)

LG

Hallo,

das Bild verwirrt mich etwas.

1. Stimmt es, dass die linke und rechte Darstellung dasselbe ist? (Meiner Meinung nach sind die Häuser nicht in Stern geschaltet, denn auf der linken Seite fehlt den Sternpunkt)
2. Können überhaupt Häuser, Wohnungen, usw in Stern (oder Dreieck) geschaltet werden? Oder dient das Bild nur zum Lernzweck?
3. In der Regel ist die Schaltung auf dem Bild keinen geschlossenen Stromkreis , denn jedes Haus ist mit einer Phase verbunden, aber der Rückleiter zum Erzeuger fehlt, d.h. die Verbindung mit dem Neutralleiter. Stimmt es?
4. Ich weiß, dass in einem Drehstromnetz ein Verbraucher in Stern angeschlossen werden kann, und bei symmetrischer Last auf den Nullleiter verzichtet werden kann. Das ist aber hierbei nicht der Fall, oder?

Das wären meine Fragen, die mir so in den Sinn kommen, wenn ich das Bild betrachte. Bitte um Richtigkeit bzw. Korrektur

Danke im Voraus

Kann mir jemand Ständerwicklung erklären?

Ich habe mal eine Frage,

ich habe eine ältere Anlage die ich um einen Stromkreis erweitert habe.

jetzt habe ich mal den FI durchgemessen mit einem Duspol und habe folgendes Problem festgestellt, dass ich zwischen L1-L2 400V, zwischen L1-L3 230V,L2-L3 230V und zwischen L1-N 230V, L2-N 230V, L3-N gar nichts.

und auf den Reihen Klemmen habe ich folgendes Problem.L-N 230V, L-PE nur 120V??, allerdings nicht auf allen Reihenklemmen auf manchen habe ich ganz normale 230V.

habe mal versucht unter Spannung den FI an der Steckdose auszulösen, aber der hat nicht ausgelöst, allerdings funktioniert die mechanische Auslösung.

an dem verklemmten lampenleitungen in meinem Stromkreis habe ich auch zwischen Pe und N Induktionsspannung.

kann mir jemand helfen ?

Was passiert bei einem Drehstrommotor, wenn man L1 auf U1 und V1 und L3 auf W1 klemmt. Wie kamm man es rechnischer Begründen, dass L1 statt L2 auf V1 geklemmt wurde?

Gibt es ein Gerät dass die am meisten Entlastete Fase erkennt und diese dann weiterleitet?

zB.

Spannungsabfall:

• L1 4%
• L2 2%
• L3 3%

Also leitet das Gerät L2 weter für den Verbraucher.

Hallo zusammen,

ich habe eine Frage zu dem obengennanten Thema. Und zwar bin ich gerade am Rätseln wieso der Ladestrom nur durch eine Minusdiode fließt und nicht durch alle drei. Auf dem Bild ist zumindest nur die Rede das der Strom durch eine Minus Diode fließt aber eigentlich müsste der doch durch alle Drei fließen oder, weil ja auch an allen drei Ständerwicklungen eine Spannung erzeugt wird. Kann mir da jemand weiterhelfen?

Danke im Voraus

Hey, unser Standmixer, der mindestens 20 Jahre alt ist, läuft heiß. Woran kann das liegen? Und wie kann ich herausfinden, was kaputt ist?

Hallo alle zusammen,

wir haben bei uns im Betrieb eine Anlage gebaut, welche auf die 3 Phase (L1,L2,L3) eine unsymetrische Belastung der jeweiligen Außenleiter hat, da natürlich auf jeder Phase verschiedene Verbraucher mit unterschiedlichen Leistungsaufnahmen angeschlossen sind. Meine Frage nun: Welche Stromangabe muss dann auf das Typenschild der Anlage? Die jeweiligen Außenleiterströme oder der Strom der bei der Scheinleistung auftritt, oder doch ein ganz anderer?

Könnte mir jemand erklären, welche Formeln man anwenden muss, um auf die Ergebnisse zu kommen?

Hallo ich möchte es mal versuchen, mit einem DDR-Asynchronmotor ein Elektrofahrrad zu bauen. Der Motor braucht Wechselstrom, ich kann aber nicht mit nem riesigen Kabel durch den Ort fahren.

Meine Überlegung: Autobatterie --> Wechselrichter von 12VDC zu 230VAC.

Mit Kondensator (18MFD) würde das schon gehen bei dem Motor (250W, 220V und 1,52A und cos phi 0,74).

Vom Wechselrichter würde ich dann einen Spannungsregler verwenden bis maximal 230V, damit ich den Strom verringern und somit die Leistung begrenzen kann, damit mir der Motor unter Last nicht anfackelt.

Ich müsste versuchen, parallel zu den Ritzeln noch eine Riemenscheibe am Rad anzubringen und dann mit richtiger Übersetzung zum Motor arbeiten. Ich denke 250W sind auf dem Fahrrad spürbar, es soll ja nicht schnell sein, nur besser den Berg hochkommen.

Ich möchte kreativ sein und kein fertiges Motorset kaufen, sondern mal was ganz exklusives bauen.

Ich habe gesehen, Dreiphasenwechselrichter kosten tausende Euro. Als Lehrling kann und will ich mir das nicht leisten.

Bitte helft mir ein wenig, ich bin dankbar über alle Ratschläge.

Mein Bedenken ist, wenn ich nur Einphasenstrom via Kondensator nehme, ändert sich doch der Strom im Betrieb.

Wenn der Motor im Betrieb warm wird, steigt doch der elektrische Widerstand. Bei gleicher Spannung müsste also Strom und Leistung abnehmen und dann haut die Kapazität vom Kondensator nicht mehr hin und es wird noch heißer. Theoretisch kann ich den Motor dann immer nur kurz betreiben.

Was sagt ihr dazu?

Moin, mir ist bewusst, dass ich den Motor mit 400V durch die Dreieckschaltung betreiben kann. Ich würde aber gerne wissen, was passiert, wenn ich den Motor in die Sternschaltung anschließe.

Hallo. Angenommen ist würde eine Riemenscheibe mit 5W Leistung und 1000 1/min antreiben und mit einem Riemen auf eine halb so große Riemenscheibe übertrage. Diese müsste ja dann 2000 1/min haben.

Jetzt ist meine Frage:

Wird die kleine Scheibe nun auch mit 5W und doppelter Drehzahl angetrieben oder mit 10Watt?

Ich würde von mir aus nach dem Energieerhaltungssatz denken, dass auch die zweite Scheibe die selbe Leistung hat wie die Antriebsscheibe.

Mein Ziel ist nämlich, einen Drehstrom-Elektromotor mit einem Fahrrad anzutreiben und so im Inselbetrieb Strom zu erzeugen, den ich wiederum in eine Batterie einspeisen und für eine Lampe in meinem Hühnerstall verwenden kann.

Mit meinem Asynchron-Waschmaschinen-Motor hat das leider nicht funktioniert, da ich nur 19 Volt und 0,5 Watt erzeugen konnte.

Denkt ihr, dass das klappen könnte, wenn ich einen Synchronmotor verwende, der normal mit Starkstrom läuft?

Wenn ich übers Fahrrad nur 5W erzeugen könnte, aber den Motor über seine Nenndrehzahl bringe, kann der dann zwar viel Volt aber nur wenig Wart erzeugen oder kann ich mehr Leistung aus meiner eigenen generieren?

Es würde mich sehr interessieren, Naturwissenschaften interessieren mich, vor allem Mathe und Bio, aber mittlerweile auch Physik.
