Hat jemand noch Unterlagen für eine C3/S3 Nabertherm Brennofen Steuerung? Töpfer / Keramiker /Techniker?

Ich möchte gerne meine C3 Brennofensteuerung an einem anderen Ofen nutzen. Das sollte eigentlich ganz einfach sein, weil nur wenige Kabel von jedem Ofen weggehen (Stromversorgung, Steuerung des Schaltschützes, Thermoelement-Paar, Masse).

Jedoch hat die C3 Nabertherm Steuerung noch keinen normierten Anschluss.

Hat jemand zufällig ein Anschluss-Diagramm für die Brennofensteuerung C3/S3 von Nabertherm? Ich hab im Internet gesucht und nix gefunden und auch bei den Herstellerfirmen angefragt, die offensichtlich nichts konkretes raus geben wollen.

Hier ist das Problem im Detail:

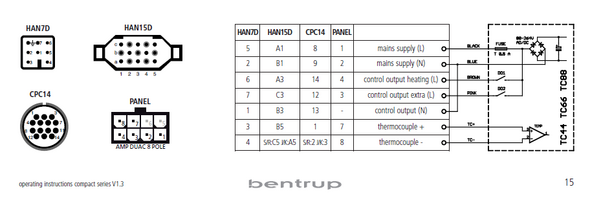

Bei meiner C3 Steuerung ist ein Hartung Han 15D stecker dran, dessen Belegung normalerweise normiert ist (Bild 1 zeigt die normierte Belegung am Beispiel der bentrup TC44 Steuerung).

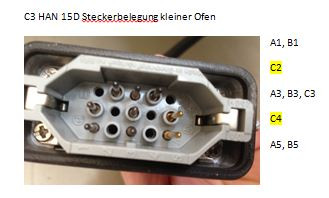

Bei meiner C3 Steuerung ist aber eine andere Belegung (z.B. anstelle von A1= Stromversorgung L1 ist diese bei meinem Stecker auf A3 gelegt). Außerdem sind die PINs C2 und C4 zusätzlich drin, keine Ahnung was die für eine Funktion haben (Bild 2 zeigt meinen Stecker der C3 Steuerung).

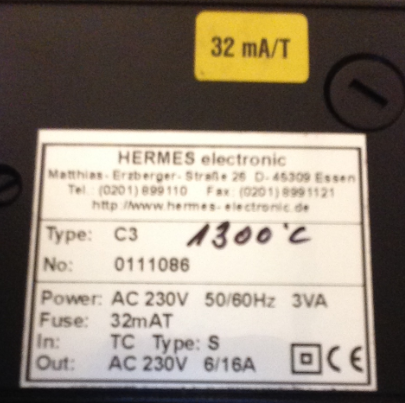

Das Einfachste wäre, wenn jemand original Anschlussdiagramme / Unterlagen über die C3/S3 Nabertherm Steuerung hat. Obwohl Nabertherm draufsteht ist der Auftragshersteller Hermes electronic (Bild 3 zeigt das Typenschild der Steuerung).

Ich wäre für eine Lösung sehr dankbar!
