Elektrischer Durchgang auf mehreren Pins?

Hallo liebe Community.

Ich habe ein KFZ elektronisches Problem.

Das Fahrzeug ist ein Hyundai Santa Fe aus dem Baujahr 2005.

Fehler: ABS- Stromkreis offen oder Masseschluss auf der rechten Seite.

Der ABS Sensor der rechten Seite ist daraufhin erneuert worden und auf Funktion geprüft. Dieser funktioniert und ist daher auszuschließen.

Also muss es nun am Kabel liegen was zwischen Steckverbindung Sensor und ABS Block liegt.

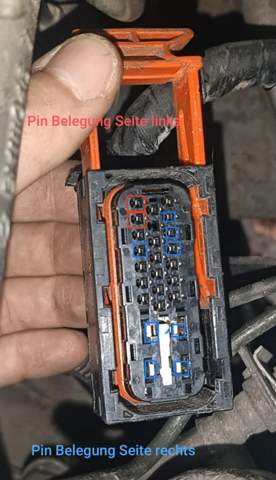

Ich habe das Kabel auf Durchgang gemessen und dabei festgestellt, dass beide Pins des ABS Steckers auf 8 Pins des ABS BLOCK Steckers Durchgang haben. Diese 8 Pins habe ich im Foto blau markiert.

Wie kann das sein? Da muss doch definitiv das Kabel einen defekt haben oder irre ich mich?

Muss ich nun das Kabel komplett aufdröseln? Es ist der Motorkabelbaum was ein Höllen Aufwand wäre.

Eine Pin Belegung (Nummerierung) am ABS Block Stecker selbst gibt es nicht, was die korrekte Pin Suche mir sehr erschwert.

Laut Stromlaufplan hat es die Nummer 19 und 20. Aber welcher soll das sein?

Auf jeden Fall funktioniert die Pin Belegung Seite links. Laut Stromlaufplan ist das Pin 1 und 2. Im Bild habe ich das rot markiert.

Ich hoffe mir kann jemand helfen.

Bild zum Beitrag
