Outdoor Solarinselanlage als Stromversorgung für Bauwagen?

Hallo liebe Forum Community,

wir sind zurzeit mit dem Ausbau eines Bauwagens beschäftigt. Da wir später im Bauwagen kühle Getränke und Licht genießen wollen, entwickelten wir einen Plan für die solarbetriebene Stromversorgung.

Trotz stundenlangem Einlesen im Internet bleiben viele Fragen und Unklarheiten offen.

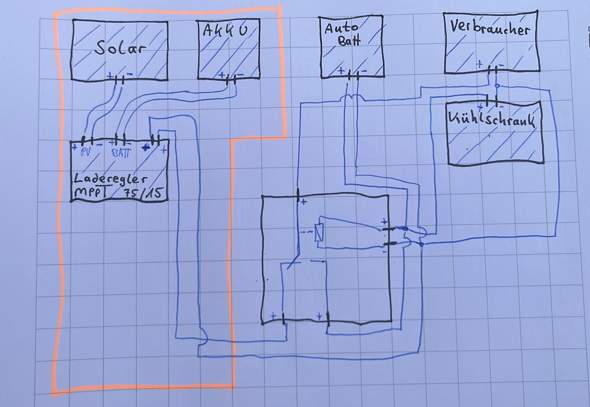

Um euch unsere Ideen näherzubringen haben wir versucht einen Schaltplan zu erstellen, den ihr hier sehen könnt.

Also zur Erklärung:

Als Stromquelle möchten wir ein Solarpanel (Link in den Antworten) benutzen.

Das Solarpanel möchten wir dann an einen Laderegler (Link in den Antworten) anschließen.

An den Laderegler wird dann eine Autobatterie (Link in den Antworten)angeschlossen.

An die Autobatterie möchten wir dann einen Wechselrichter (Link in den Antworten) anschließen.

An den Wechselrichter wollen wir dann widerrum einen Kühlschrank (Link in den Antworten), LED-Strips und kleinere Stromfresser wie z.B. Handyladekabel anschließen.

Unsere Fragen hierzu sind also:

Reicht das Solarpanel den Kühlschrank ganzjährig zu versorgen oder brauchen wir noch ein Solarpanel?

Reicht die Autobatterie aus den Kühlschrank zu versorgen während keine Sonne scheint?

Ist der Output des Wechselrichters hoch genug um den Kühlschrank, die LED-Strips und Ladekabel zu betreiben?

Ist der Laderegler ausreichend?

Ist der Plan allgemein Funktionsfähig?

Ich hoffe Ihr könnt uns weiterhelfen damit am Ende wirklich alles läuft.

Liebe Grüße

Die Bauwagenbauer

Technik, Strom, Outdoor, Bauwagen, Inselanlage, Solar, Technologie, Wohnwagen
2 Antworten
Ist ein Schaltnetzteil (12V) für die Stromversorgung in einem Wohnwagen wegen der schlechten EMV unzulässig?

Ich bin nun fast fertig mit dem Umbau des Wohnwagen meiner Eltern. Mit einem Mover kam auch ein 12V 80Ah AGM-Akku dazu. Außerdem die alte Halogenbeleuchtung durch schmucke LED-Leuchten ersetzt. Dadurch ist es notwendig geworden, dass 12VDC zur Verfügung stehen (max. 8A), denn die 12V AC aus dem alten Trafo können ja schlecht selbst nach Gleichrichtung und Glättung den Lampen zugemutet werden. Dazu kommt, dass zwecks Autonomiegewinn, auch der Betrieb aus dem Akku möglich sein soll (u.a. für die Wasserpumpe).

Meine Frage ist nun, ob ein (hochwertiges) Schaltnetzteil dafür geeignet wäre, obwohl ja wegen der hohen Schaltfrequenzen im kHz Bereich die EMV-Problematik eine wichtige Rolle spielt (als Faustregel kenne ich, dass 2m Zuleitung nicht überschritten werden sollten [Gilt das eigentlich auch für diese China LED-Stripes? 🤔]). Und alles mit Entstördrosseln zu versehen ist natürlich auch keine Lösung.

Erstmal drauf los gebastelt kam ein klassisches Trafonetzteil mit Linearregler (LM396K) heraus (s. Bild, die Relais schalten zweipolig zwischen dem Strom aus dem Trafo und der Batterie um). In der Praxis hat sich diese Anordnung gut bewährt (geringe Wärmeverluste). Trotzdem im Nachhinein meine Frage, ob ein Schaltnetzteil auch möglich gewesen wäre (das Leitungsnetz durchzieht den gesamten Wohnwagen). Dieser ist zwar durch das Alu abgeschirmt, aber im Inneren könnte das ja trotzdem schöne Störungen hervorrufen.

Wohlwissend, dass es dafür fachspezifische Foren gibt, interessiert mich trotzdem die Meinung von Experten hier aus der Community.

basteln, Technik, Netzteil, Elektronik, Elektrotechnik, caravan, Stromversorgung, Technologie, Trafo, Wohnwagen, schaltnetzteil, Auto und Motorrad
5 Antworten
