Hallo,
muss in GLT eine GFS machen, einen Schaltplan für eine Alarmanlage hier die Bedingungen:
1. Annahme: das Zimmer hat zwei Türen und drei Fenster. Dafür soll nun eine Alarmanlage gebaut werden, oder genauer: ein Schaltplan dafür.
2. Diese Alarmanlage soll aus den Bauteilen bestehen, die man auf der Seite https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_de.html findet (Schalter, Batterien, Lampen, Drähte).
3. Überlegungen:
- jedes Fenster und jede Tür soll den Alarm auslösen können, wenn es/sie geöffnet wird;
- die Anlage als Ganzes soll scharf oder ausgeschaltet werden können;
- Die Anzeige dafür, dass der Alarm ausgelöst wird, soll über zwei Glühlampen erfolgen (eine könnte ja kaputt gehen).
4. Die GFS soll neben den üblichen Angaben auf jeden Fall enthalten:
- Von der PHET-Seite sollen drei Screenshots aufgenommen werden (Anlage aus, Anlage scharf, Anlage gibt Alarm).
- Vom ausgeschalteten Zustand soll dann in einen Schaltplan mit regulären Symbolen übersetzt werden.
Hier meine Skizzen:

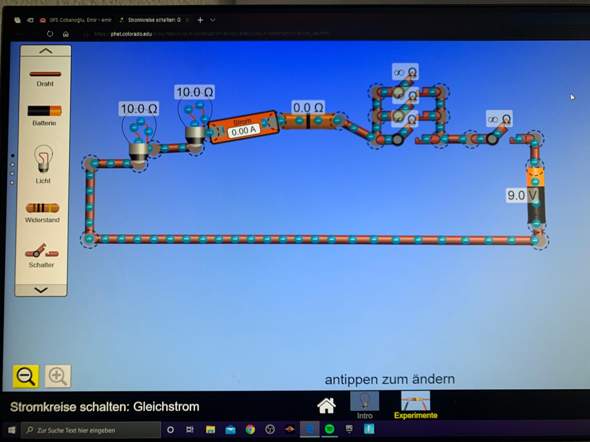

alarmanlage scharf:

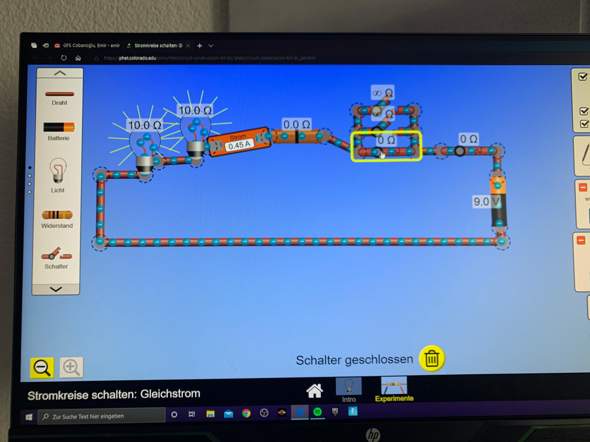

Alarmanlage löst aus

Alarmanlage aus:

Kann mir bitte jemand weiter helfen, ob die grobe skizierung so richtig ist, welche Mängel es noch fehlen, bitte brauche dringend hilfe
