Aktuell überlege ich wegen nen neuen Garmin. Kann das Edge 1040 den Akku-Stand von eine SRAM AXS anzeigen?

Hab bis jetzt n Edge 1000, nen Shimano DI2 Akku-Stand zeigt der mir an, SRAM Akku geht da nicht.

Wer hat da Erfahrung?

Dankeschön

Ich habe ein E-Dreirad und zwei Ionenakkus. Ein Akku hat 60 v und 40 ah, der andere hat60 v und 10 ah. Da ich die Absicht habe, die beiden Pluspole mit Hilfe eines Umschalters im Wechsel zu benutzen, will ich die Minuspole (Akku+Akku+Motor) miteinander verbinden. Die Pluspole dann über einen entsprechend starken Umschalter 1-0-2 wechselweise schalten. Der sinn ist es, wenn ich unterwegs bin und die "Fahrbatterie" geht zuende, dann kann ich auf die Reservebatterie umschalten. Dies geht natürlich nur, wenn ich angehalten habe. (Umschalter unter dem Fahrersitz !) Das Laden der Akkus erfolgt einzeln und getrennt. Ist diese Schaltung so ohne Probleme ??

Sind diese Dinger mit nur einem oder zwei Kettenblättern vorn solider als frühere Schaltungen - gerade der ganze Antriebsstrang nervt mich bei meinem alten Bike.

Shimano Deore XT M8100 Shadow Plus

oder

Shimano / RD-U6020 / CUES / 10-Speed

oder

Microshift advent x

bei 85nm trekking bike?

Hallo, ich hab vor kurzem eine Kastenleuchte gekauft die auf 4,5V Flachbatterien läuft, bisher macht sie gute Arbeit doch so langsam macht sich bemerkbar das die kleine 4,5V Led nicht allzu hell ist. Meine Idee war nun die Flachbatterie durch eine 9V Blockbatterie auszutauschen, mit entsprechender Led. Meine Frage wäre nun ob das Technisch möglich bzw. Sinnvoll ist und ob es möglich wäre vielleicht auch noch durch 2 9V Blöcke in Reihe auf 18V aufzustocken, um im Notfall nochmal mehr Licht zu bekommen. Jetzt schon mal Danke für eure Hilfe und sollte es klappen kann ich gerne eine kleine Review geben

Hallo zusammen,

weis einer wie ich den Einphasenmotor mit Anlaufkondensator so mit der Platine verbinde, das ich mit der Fernbedienung die Drehrichtung nach rechts oder links ändern kann?

Zu Info: laut Hersteller der Platine soll dies möglich sein, jedoch nur für AC Motor ohne Anlaufkondensator.

Ich Danke euch im Voraus 😁

Hallo Gute-Antworter,

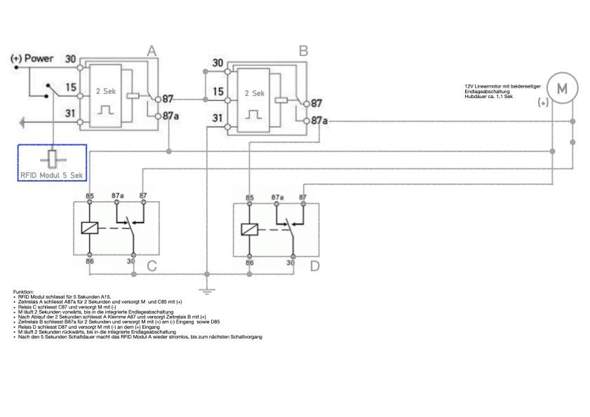

ich habe ein RFID Modul, mit dem ich eine Türöffnung auslösen möchte. Das liefert einen 5 Sek Impuls (12V). Für die Entriegeln muss ein Bolzen aus- und sofort wieder einfahren. Das mache ich mit einem 12V DC Linearmotor, da (m)ein Elektromagnet nicht ausreichendes Schubmoment aufweist. Der Linearmotor muss für 2 Sekunden in die eine Richtung drehen (drücken), und dann sofort automatisch zurück in die Ausgangslage (einfahren), in etwa wie eine Türklinke.

Wenn ich das richtig verstanden habe wird das normalerweise mit einer Stromwechselschaltung realisiert, üblicherweise wohl mit 2 kreuzgeschalteten Wechslerrelais. In meinem Falle soll der Ablauf automatisiert sein, deshalb habe ich mir folgendes ausgedacht:

Funktion:

1. Das RFID Modul schliesst für 5 Sekunden (Modulseitig vorgegebene Zeit) den Kontakt A15 und aktiviert das Zeitrelais A.
2. Zeitrelais A zieht an und schliesst A87a für 2 Sekunden und versorgt Motor M auf der (+) Seite sowie Relais C über C85 mit (+)
3. Relais C schliesst C87 und versorgt M mit (-) auf der (-) Seite
4. M läuft 2 Sekunden vorwärts, bis in die integrierte Endlageabschaltung
5. Nach Ablauf der 2 Sekunden schliesst A Klemme A87 und versorgt Zeitrelais B mit (+)
6. Zeitrelais B schliesst B87a für 2 Sekunden und versorgt M mit (+) am (-) Eingang sowie Relais D mit (+) über D85
7. D zieht an und schliesst D87 und versorgt M mit (-) an dem (+) Eingang
8. M läuft 2 Sekunden rückwärts, bis in die integrierte Endlageabschaltung

Nach den 5 Sekunden Schaltdauer macht das RFID Modul A wieder stromlos, bis zum nächsten Schaltvorgang

Meine Frage: Funktioniert das so, und könnte man das auch einfacher bauen? Die Hella Zeitrelais sind ja ziemlich teuer. Gäbe es für so etwas fertige Elektronikmodule, die man entsprechend einrichten könnte?

Vielen Dank!!

Hallo,

kann ich bei meinen Shimano XT nur die Leitungen umtauschen so, dass es wie bei meiner Stark Vark ist.

Servus,
ich habe neulich einen Echolette M150 Mischverstärker zum Reparieren bekommen.

Hochspannungselkos müssen getauscht werden, weil sie durchschlagen.

Jetzt funktioniert aber das Vorverstärkermodul, das quasi zwischen Mikro-Vorverstärker und ECC81 sitzt, nicht. Bis zum zweiten Transistor kommt das Signal zuverlässig, nur bei Pin 10 des OP-Amps kommen weder 13,5V DC noch 4V Audiosignal... (19V DC und 100mV sehr verzerrtes Signal)
Defekt des OP-Amps kann größtenteils ausgeschlossen werden, durch den Austausch mit einem anderen funktioniert immer noch nichts.

Das Modul läuft gerade mit einem Labornetzteil (30V) und mit einem Signal von meinem PC (ca. 400mV RMS).

Danke schonmal im Vorraus!

Hallo ich hab eine frage und zwar möchte ich aus halb addierer und voll addierer einen 4 bit addrierer basteln mit dem ich subtrahieren und addieren kann könnte mit jemand das erklären oder einen schaltplan anfertigen

hallo ich weiß wie man eine Folgeschaltung mit 3 motoren macht, sagen wir ich schalte die motorina in die rheienfolge 123, abschalte 321, andersherum geht es nicht..

Ich muss eine jetzt eine Bauen die ich 123 einschalte und 123 abschalte, umgekehrt darf nicht.. hat jemand bitte 5 minuten zeit mir eine kleine scheme zu zitieren? Ich habe 3 schutze, 3 offner, 3 schlisser und selbshaltungen für alle 3 motoren. Bitte, sie können es einfach schnell machen, muss nicht grade schon aussehen wie mit schablone.

Hallo zusammen. Wie berechnet man bei Schaltung 1 und 2 die unten angegebenen Werte?

Hallo zusammen. Wie berechnet man bei Schaltung 1 und 2 die unten angegebenen Werte?

Kann mir jemand bitte helfen und mir erklären bei welcher Schaltung es eine Parallel oder wann eine Reihenschaltung ist?

Ich habe ein Siemens-"Strompult", 3 Phasen Eingang, 3-Phasen-Trafo, 3 Phasen AC-Ausgang, 3-Phasen-Gleichrichter für DC-Ausgang. Alles regelbar.
Schema hab ich leider keins, und bisher auch keins selber gezeichnet.

Ich habe das Gerät erst kürzlich mal geöffnet. Was mich erstaunt/verwirrt:
Der Drehregler bedient zwar drei Schleifkontakte auf den drei Wicklungen, aber diese drei Schleifer scheinen mit einem einzigen Kabel verbunden.
Dies kann ja nur sein, wenn der Trafo sekundär in Sternschaltung geschaltet ist und die Schleifkontakte den Sternpunkt darstellen (Aussenleiter kann man ja nicht verbinden/kurzschliessen).
Also sowas:

Dies wiederum würde heissen, dass die inneren Enden der Sekundärspulen eigentlich freiliegen und nirgends angeschlossen sind.

FRAGE:
Ist das eine übliche Schaltart?
Was ist der Vorteil? Wenn man ja schon drei Schleifkontakte hat, könnte man diese ebensogut als Aussenleiter definieren?

Guten Tag,

ich hoffe jemand kann mir helfen. Leider haben bei meinem Fahrrad, welches eine GRX400 Schaltung besitzt, die Schaltung und die Kette angefangen Geräusche zu machen. (Nach nichtmal 300km!)

ich war bereits in einer Werkstatt und habe alles neu einstellen lassen und eigentlich jedes Problem beseitigen lassen. Nur leider schlägt die Kette, vor allem wenn ich in den mittleren Ritzeln bin, hinten an den Schaltröllchen auf.

Hat jemand mit dem Problem Erfahrung?

Hallo,

mir fällt es schwer, bei dieser Schaltung Reihe und Parallele Widerstände zu identifizieren.

Gibt es für solche komplexe Netzwerke einen Tipp, den Überblick zu behalten.
und wie übt man das am besten?

Vielen Dank

Hallo Leute, ich brauche bei dieser Aufgabe Unterstützung:

R= 10 kΩ; R₁= 1 kΩ; R₂= 2 kΩ; R₃= 24 kΩ; R₄= R₅= 10 kΩ; I₁= 1mA; U₂= -500 mV; U_B= +/- 15V.

Bestimmen Sie den Wert der Ausgangsspannung U₃und geben Sie das Ergebnis in V (Volt) an.

Ich habe es so gerechnet: U_3 = -R5/R4 *UA3=5V

Das Ergebnis ist aber falsch

Hallo,

Ich habe ein PCB mit einem ESP32 S3 Mini 1 (espressif), den Teil zur Stromversorgung, und einen 12 Pin USB C Anschluss. Der ESP zieht beim Einstecken Strom sehr konstant, so wie er das sollte, jedoch ist das Problem, dass ich ihn nicht Flaschen kann, bzw er wird garnicht vom PC erkannt...

D+ und D- sind ordentlich, gleich lang gelegt, und richtig mit dem Chip verbunden, jedoch habe ich keine Kerkos an den Leitungen, soweit ich weiß sollte das aber auch so gehen (fürs erste).

CC1 und CC2 sind beide mit einem 5,1kOhm Widerstand an GND gelegt.

EN ist konstant direkt an 3,3V, mit einem Taster, der EN an GND legt, zum Reset.

GPIO0 ist auch per Taster an GND.

Was könnte hier Falsch sein?

MfG

Hey,

ich habe die Aufgabe gemacht und würde sie gerne vergleichen. Hat jemand die Lösung dazu?

Vielen Dank im Voraus!

Erstellen Sie einen Stromlaufplan Schützschaltung mit Selbsthaltung. S5 ist der Einschalttaster und S6 ist der Ausschaltaster. Das Schütz wird mit Q3 bezeichnet. Die Schaltung wird mit 230V Wechselspannung betrieben und die Zuleitung ist mit der Sicherung F4 geschützt. Geben Sie die Betriebsmittel, Kontaktbelegung und Anschlusszeichnung in ihrem Plan an. Eine Schützschaltung mit Selbsthaltung wird erweitert.

S3, S5 sind die Einschalttaster und S6, S4 sind die Ausschalttaster. Das Schütz wird mit Q2 bezeichnet. Die Schaltung wird mit 24V Gleichspannung betrieben und die Leitung ist mit der Sicherung F3 geschützt.

Beide Einschalttaster müssen gleichzeitig für den Einschaltvorgang gedrückt werden. Für das Ausschalten genügt, wenn einer der beiden Taster gedrückt wird.

Erstellen Sie den Schaltplan. Geben Sie die Betriebsmittel, Kontaktbelegung und Anschlussbezeichnung in ihrem Plan an.
