Elektrotechnik Vorschriften?

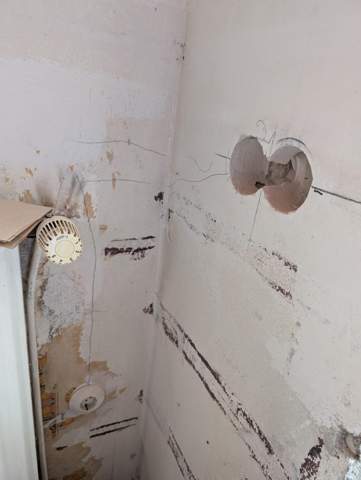

Hi, 2 Fragen : Darf ein Elektroniker über Eck von Steckdose zu Steckdose gehen ? Wie beispielsweise hier ? Dürfte er das ? Oder müsste er zur Decke oder rum Boden damit er in der Installationszone bleibt ?
2te Frage :
Wie verhält es sich bei diesem Beispiel in folgendem Bild ? Darf man da quasi von der unteren Steckdose in der Installationszone 15 cm von der Wand hoch gehen und dann rechts zur Doppelsteckdose ?
Beides sind nur Beispiele.
Würde mich über eine Antwort freuen
4 Antworten
Hallo
Elektroleitungen sollten immer nur senkrecht oder waagerecht verlegt werden, nur nie diagonal.
Man kann von einer Steckdose auf kürzeste Art waagerecht zur nächsten fahren, auch wenn es ums Eck geht
Gruß HobbyTfz
Klar darf zwischen diesen Doppeldosen eine Leitung gezogen werden - was auch das einzig sinnvolle wäre.
Die Installationszonen findest du hier:
https://www.zaehlerschrank24.de/installationstipps/
In den roten Bereichen dürfen Leitungen verlegt werden, wobei pro Leitung nur einmal "abgebogen" werden sollte (wenn z.B. erst waagerecht oben langgelegt wird, irgendwo mittendrin senkrecht runter und dann unten weiter waagerecht gelegt wird, also zweimal abbiegen, rechnet kein Heimwerker mit dem senkrechten Abschnitt, weil sich dann links/rechts/über/unter diesem kein sichtbares Betriebsmittel befindet).
Erst einmal sind die meisten Normen keine Gesetze. Der Elektriker darf da gegebenfalls auch davon abweichen, wenn er das gut begründen kann. (Aber wenn es dann zu einem Unfall gäbe, hat er es dann beispielsweise vor einem Gericht schwerer.)
Ansonsten... Es kommt ein wenig auf die Art des Raumes an...

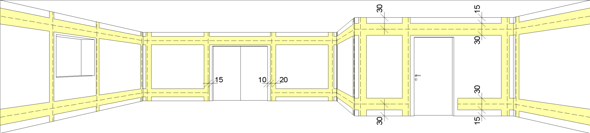

In normalen Wohnräumen sollte man hier, entsprechend den Installationszonen, tatsächlich nicht direkt waagerecht um die Ecke gehen, sondern die Leitungen senkrecht von Richtung Decke bzw. Boden verlegen.
https://commons.wikimedia.org/wiki/File:Verlegezonen_Wohnräume.jpg

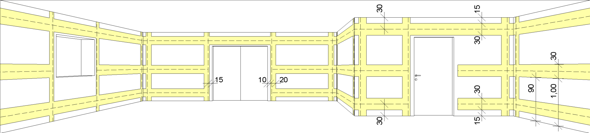

Wenn es sich jedoch um einen Raum geht, in dem Arbeitsplatten/Arbeitsflächen vorgesehen sind (beispielsweise auch in Küchen oder in Hobby-Räumen), ist auch auf mittlerer Höhe eine Installationszone (um die Vorzugshöhe von 115 cm herum) vorgesehen.
https://commons.wikimedia.org/wiki/File:Verlegezonen_Räume_mit_Arbeitsfläche.jpg
Und in solch einem zweiten Fall dürfte man dann durchaus auch (auch entsprechend der Norm) auf der Vorzugshöhe waagerecht ums Eck direkt von der einen Doppelsteckdose zur anderen Doppelsteckdose Leitungen verlegen.
Wenn man es streng nach Vorschrift machen will, legt man zu jeder Steckdosenkombination eine Leitung ausgehend von der Verteilerzone an der Decke senkrecht zur Dose.
Wie das andere Elektriker machen, weiß ich nicht.
Wenn in einem Raum mehrere Steckdosen in gleicher Höhe sind dann werden diese Steckdosen in der Regel durch eine waagerechte Leitung verbunden und es ist nicht notwendig bei jeder Steckdose nach oben zu fahren
Also ist das 2te Beispiel auch völlig okay ?
