Mainboard speaker an Mainboard?

Wie bzw wo finde ich heraus,wo man ein Mainboard speaker an das ASUS Prime b450m-k macht?

Answer 1

[xxfistexx]

findest du im handbuch auf seite 12 - system warning speaker.

das handbuch findest du auf der webseite von asus: https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/PRIME_A320M-A/E11133_MB_Pin_Definition_v2_print_vendor_only.pdf?model=PRIME%20B450M-K

• System warning speaker (4-pin SPEAKER) This 4-pin connector is for the chassis-mounted system warning speaker. The speaker allows you to hear system beeps and warnings

auf seite 14 findest du zusätzlich noch

• Internal stereo speaker header (4-pin INT_SPK) The internal mono speaker header allows connection to an internal, low-power speaker for basic system sound capability. The subsystem is capable of driving a speaker load of 4 Ohms at 3 Watts (rms)

Woher ich das weiß: Recherche

Answer 2

[MichaelSAL74]

Du nimmst Dir das Handbuch vom Board zur Hand und schaust beim Anschlußblock nach (wo auch Power-Switch, -LED und Reset angeschlossen wird), dort findest dann die Pins auch für den Speaker (so wie es schon mindestens seit 20J die Regel ist)

Woher ich das weiß: Berufserfahrung – Im Job seit gut 30J

Answer 3

[wrglbrmpft]

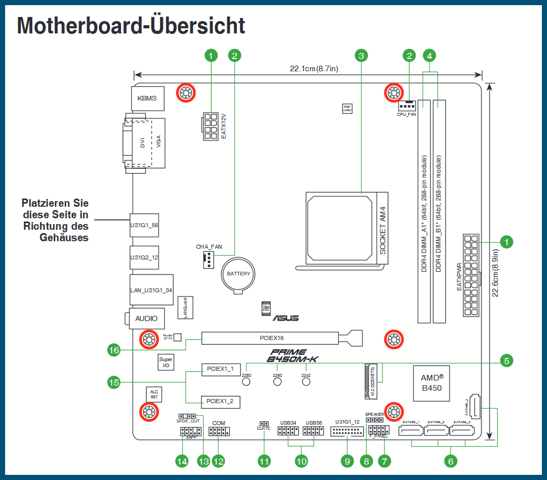

Im Handbuch des Mainboards steht das beschrieben. Im konkreten Fall auf der neunten Seite:

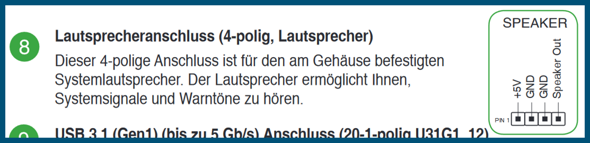

und auf der elften Seite steht noch ein bisschen was dazu:

Hier gibt das Handbuch auch in Deutsch: https://www.asus.com/de/motherboards-components/motherboards/prime/prime-b450m-k/helpdesk_manual?model2Name=PRIME-B450M-K

Woher ich das weiß: Recherche

Comments

[TwoOneFoure]

Hab's in meinem auch schon gefunden,danke
