Lampe aus China anschließen?

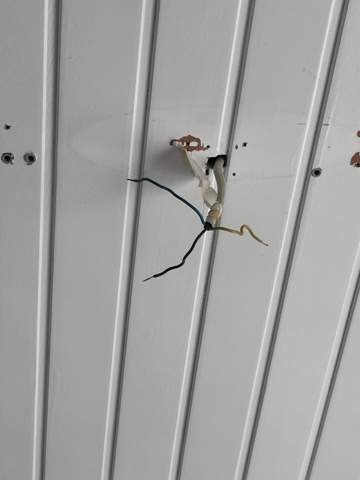

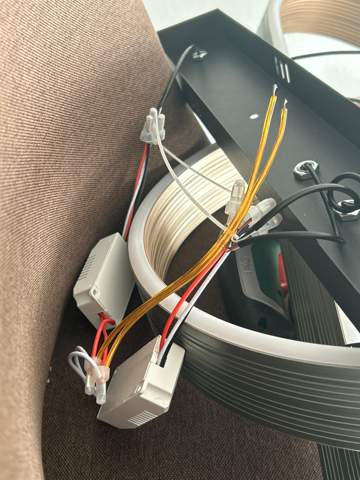

Hallo Guten Tag, meine Mutter hat aus China eine Lampe mitgebracht und wir wollen sie jetzt anschließen, in den eingefügten Bildern sieht man die Leiteranschlüsse,
es gibt nur 2 an der Lampe und beide haben die gleiche Farbe.
5 Antworten
Da im allgemeinen Wechselstrom herrscht, ist es egal, wo du die beiden gleichfarbigen Kabel anschliesst...
Also, du kaufst dir 2x Wago 221 und sch eidest erstmal die verlöteten Enden ab...
Dann nochmal abisolieren, ca 1 cm...
Dann 1x gelb zusammen mit Blau in eine Wago
Und Gelb mit schwarz in die andere Wago...
Gelb Grün wird ans Gehäuse der Lampe angeschlossen...
Falsch. Das kann man nur sagen wenn du ein fest verbautes 230V Leuchtmittel hast. Wenn das Leuchtmittel ein Schraubgewinde hat, dann muss dieses Gewinde an den Neutralleiter vebunden sein und hinten drin der andere Kontakt an an dir Phase.
Grund dafür ist, dass wenn man nur den Lichtschalter ausschaltet und das Leuchtmittel rausdreht, dann liegt nicht die Phase am Gewinde wo man hinkommen könnte und mit Kontakt zur Erde den Schaltkreis schließen könnte.. mal abgesehen, ob erlaubt oder nicht einfach nur den Lichtschalter auszuschalten.
Bei LED-Trafos muss du auch den Anschluss beachten.
So stimmt das nicht, die Klemme darf auch mit Adeendhülsen verwendet werden. ohne gehts nur besser!
Meines Wissens nicht, weil der Federdruck dann nur die Aderendhülse festhält und nicht die Litze.
Das könnte aber bei vorschriftsmäßigen Presszangen anders sein.
Natürlich setzt das eine ordnungsgemäß aufgepresste Aderendhülse vorraus! Das wäre ja ungefähr so, als würde man sagen, das Befestigen der Felge an der Radnabe mit Schrauben ist verboten, weil schrauben nicht immer ordunsggemäß angezogen werden.
Es gibt aber auch ausnahmen! so hat z.B. Hager bei seinen SLS und SH Schaltern, die mit QUickconnect Klemmen angeschlossen werden, ausdrücklich gesagt, dass der Anschluss der flexiblen Leiter an den Abgängen nur ohne Aderendhülsen oder mit denen von Hager an den Kabelsätzen serienmässig verpressten massivhülsen erlaubt ist.
einen der beiden Drähte schließt du an L an, den anderen an N welcher wo, ist egal...
Aber diese fragwürdigen Klemmen, einfach isolierte Adern, keine Trennung zwischen Niederspannung und Kleinspannung... Da sollte das Gehäuse auf jeden Fall geerdet werden.
Mit einer Ringkabelöse kann man problemlos einen Schutzleiter an der Gehäuseschale anschließen.
eine andere Alternative wäre, in die beiden Netzteile doppelt isolierte Leitungen so einzuführen, dass die Isolierung komplett im Gehäuse der Netzteile verschwindet. am anderen Ende würde man dann mit zwei Hebelleiterklemmen Wago 221-413 die beiden Leitungen z.B. vom Typ H03 VVH2-F 2 x 0,75 in einer sicheren Kapselklemme an die Leitung, die aus der Decke kommt angeschlossen. und zwar so, dass die einzelnenen Adern ebenfalls in der Kapsel verschwinden.
Als Kapsel für die klemmen könnte die Spelsberg Leuchtendose Q4 verwendet werden. die ist ungefähr 55 mm lang, 40 mm breit und 25 mm hoch.
Typischerweise ist das gelbgrüne Kabel der Schutzleiter, für den es keinen Anschluss an eurer Chinalampe gibt.
Wenn die ganze Lampe sowieso nur aus Plastik besteht, braucht man diesen Schutzleiter wohl nicht.
Wie hier schon erwähnt fehlt der Schutzleiter an der Metallabdeckung. Das solltet ihr auf jeden Fall nachrüsten.
Hallo
Du schließt die beiden Drähte an den blauen und schwarzen Draht an. Wenn die Lampe aus Metall ist musst du auch den gelb-grünen Draht an das Metall anschließen
Gruß HobbyTfz
Verlötete Enden sind in Wagos kein Problem, laut Proofwood.
Nur Aderendhülsen sind nicht zulässig.
