Wie anschließen?
Wie schließe ich diesen Decken Strahler an .
aus der Decke habe ich ein 3 adriges Kabel
Schutzleiter Außenleiter Neutralleiter

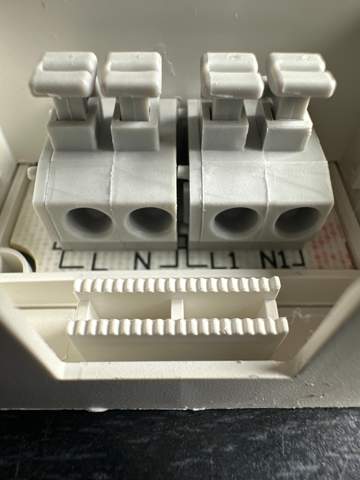

Am CCT ist einmal
L N
L1 N1
Vielen Dank
Entschuldigung
ich habe vergessen zu erwähnen dass man zwischen neutral weiß und warm weiß während der Installation umschalten kann

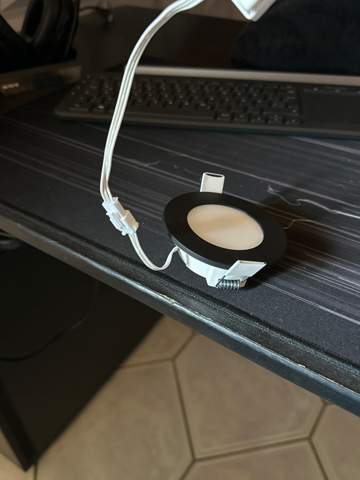

Die noch 2 Halogen Lampen leuchten
und der Schalter tut in beiden Positionen nichts

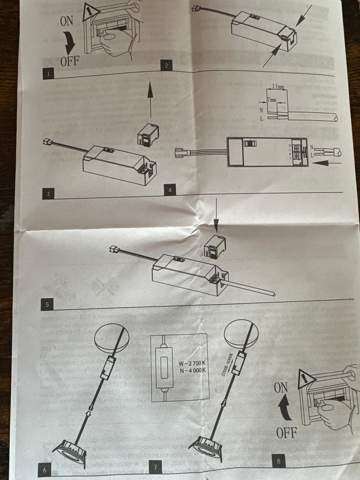

Das ist die Anleitung
4 Antworten
Blau an N und Schwarzbraungrau an L. Den Grüngelben kannst Du isoliert hängen lassen.
N1 und L1 sind für weitere Lampen gedacht, wenn man mehere Strahler betreiben möchte.
Außenleiter (schwarz oder braun) an L
Neutralleiter (blau) an N
L1 / N1 wird wohl zum Durchschleifen der Spannung benutzt, sollten weitere Vorschaltgeräte an diese Zuleitung angeschlossen werden.
Den Schutzleiter benötigst Du nicht, da das Vorschaltgerät (Trafo) schutzisoliert ist und die Lampe an Kleinspannung betrieben wird.
Sollte die Lampe aus Metall sein und einen Schutzleiteranschluß haben, kannst Du dann die grüngelbe Leitung direkt dort anklemmen.
L = Phase (Außenleiter), N= Neutralleiter.
Was genau du womit verbindest sollte in der Regel in der Anleitung stehen, die der Lampe beiliegt. Ansonsten hilft vielleicht ja das hier.

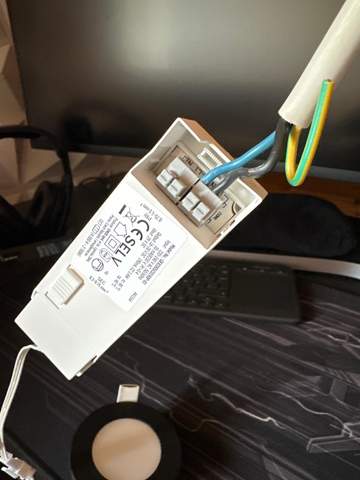

Ich schließe blau an N oder N1
und Schwarz an L oder L1
also egal wie rum
nichts funktioniert bei 3 verschiedenen Lampen
Blöde Frage, du hast den CCT-Wahlschalter auf eine Farbtemperatur eingestellt? Und auch den Stecker des Leuchtmittel richtig an das Netzteil angeschlossen?
Nein, das wäre bei solchen Klemmen ungewöhnlich und macht auch keinen Sinn. Der Wahlschalter sieht nicht aus, als wäre er richtig in einer Position...
Ja dass ist mir auch aufgefallen aber auf beiden Seiten hat der Schalter den gleichen Abstand zum Rand
War auch nur so'ne Idee. Schieben des Wahlschalters hast du sicher auch schon probiert?
Dein Netzteil ist benötigt keinen Schutzleiter und dem entsprechend muss der auch nicht angeschlossen werde.
Das erkennst du an dem Viereck-Symbol, dies bedeutet Schutzleiter-Klasse II
Hier gut erklärt: Die Schutzklassen (I,II,III) einfach erklärt
Genau da ist das Problem da steht nicht drin wo
egal ob ich link oder rechts anschließe es passiert nichts und das bei allen drei
