Wie baut man den Rohrmotor eines Rollladen aus? Will nicht die falschen Schrauben öffnen!?

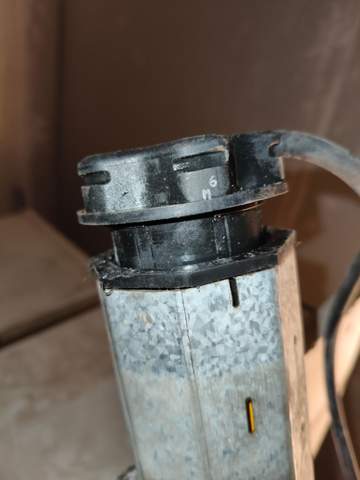

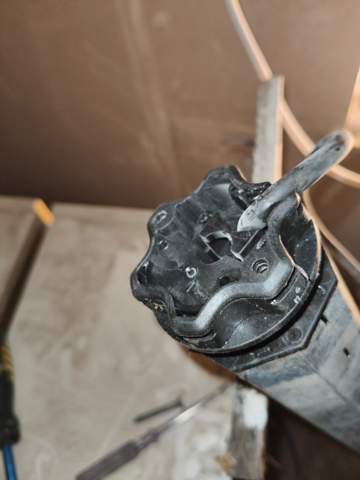

Hat jemand eine Idee, wie man vermutlich am besten an den Motor des rollladens herankommt? Muss ich diese inbusschrauben sowie diese neue Schraube lösen? Oder geht das irgendwie anders?

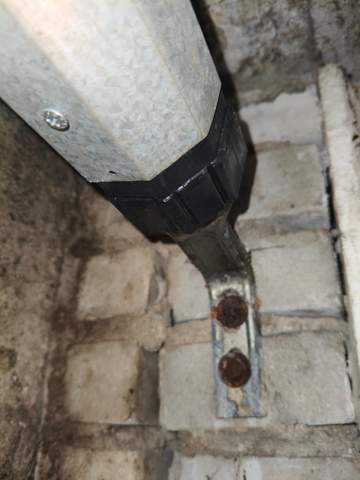

Zweites Foto
Muss ich das Rausdübeln? Oder bin ich da falsch?
6 Antworten
Im zweiten Bild sieht man eine Kreuzschlitzschraube, die in das Stahlrohr geschraubt ist. Die rausschrauben und dann kann mann das schwarze Innenrohr reinschieben und die Welle seitlich entnehmen.
Du musst sowieso die ganze Welle ausbauen.
Sonst kannst du den Motor nicht wechseln.
Ein anderer Bildwinkel wäre sinnvoll. Eig sollte der Motor in einer Halterung sitzen, wo man die Walze aushängen kann. Der Motor ist dann in das 8-Kantrohr gesteckt und im Rohr irgendwo mit einer Schraube fixiert...
Motor darf nicht verschraubt werden da er sonst defekt ist. Liegt „lose“ in der welle und Motor ist im an die Wand/den Kasten befestigten Motorlager mit Splint oder Klammer arretiert.
Damit die Welle nicht vom Motor rutschen kann lediglich nur die gegenüberliegende Wellenkapsel ausziehen bis auf 2mm Spiel/Luft und dann diese Fixieren.
Ist einige Jahre her. Irgendwas hatte ich verschraubt. Ob Motor oder andere Seite weiß ich nicht mehr.. Irgendwo ist eine Schraube drin... Wird er ja sehen, wenn er am Motor keine Schraube raus drehen kann... Hab ja nicht geschrieben, er soll da auf jeden Fall eine rein drehen... Kann also nix passieren...
da muss eine Arretierung sein, diese ist zu lösen. erst dann kannst die Welle entnehmen. der Motor kann verschraubt sein, und kann dann rausgezogen werden.
Moin alskqpwo,
erstmal den Panzer von der Welle lösen, dann gegen über vom Motor die Halterung lösen (Schrauben, eine oder zwei), Halterung in die Welle schieben und dann die Welle aushängen auf der Motorseite.
Motor entnehmen und neuen einführen, ACHTUNG den Motor NICHT verschrauben, sonst ist der Motor sofort defekt.
Motor in die Führung einsetzen und Gegenseite herausziehen und einhängen und verschrauben.
Panzer an der Welle befestigen und fertig.
LG
Die Welle macht nach rausschrauben kein muks
