Wie verbinde ich diese Kabel?
Hi vielleicht kann mir jemand kurz helfen.

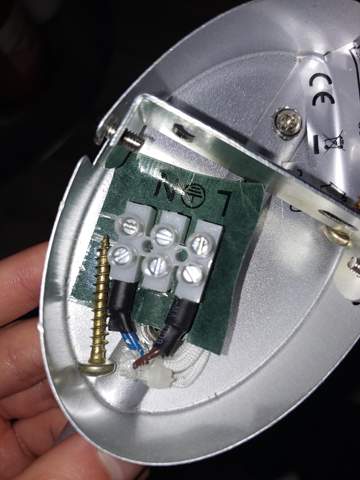

Ich möchte eine Lampe an der Decke befestigen. Da führen aber 2 blaue Kabel in einen Eingang, und eine Erdung scheint es nicht zu geben. Weiß jemand wie man das jetzt steckt?
Und wie bekommt man diese Schutzkappen an den Deckendrähten ab? Einfach vorher den Draht durchschneiden?
Danke im Voraus!
5 Antworten
Schwarz an L
Blau an N
Grün/Gelb an die Gehäuseschraube der Lampe.
Das an dem Deckenkabel sind Wago Klemmen und keine Schutzkappen. Ab bekommt man die durch kräftiges ziehen und drehen dabei.
Zuvor aber die Sicherung abschalten.
Sicher das sie mit dem Gehäuse verbunden ist ? Wenn ja, dann hast du recht.
Die PE-Klemme ist an der oberen Schraube mit einer Lasche am Leuchtengehäuse verbunden. Damit wird gleichzeitig die Lüsterklemme gehalten.
genau hinsehn,die lasche vom gehäuse geht in die klemme
Kann ich auf dem Bild so nicht erkennen an meinem Handy, aber alles gut wenn es verbunden ist.
"kräftiges ziehen und drehen" - naja, vielleicht nicht ganz so brutal!
Leicht hin und her bewegen und dabei langsam den Draht abziehen. So wie es auf dem Piktogramm der WAGO-Klemme gezeigt wird.
an den verbindern ziehen und gleichzeitig dabei rechts links drehen und sie gehen ab.die schraubklemme in der lampe ist doch vorhanden.mach mal die alten raus und klemm an,erdung ist ebenso vorhanden oder kennst das symbol nicht
die Schutzkappen sind steckklemmen, die kann man abziehen, wenn man sie während des Ziehens dreht (egal in welche Richtung)
AAAABER!
Bevor du sie abziehst, muss sichergestellt sein, dass auch keine Spannung auf dem Kabel ist. Dafür verwendest Du bitte einen 2poligen Spannuzngsprüfer mit runden Prüfspitzen. die kannst du in die freien Löcher der Klemmen stecken.
Was die Erdung angeht, Die Leuchte hat eine Erdung. das ist die mittlere Klemme mit dem Tannenbaumsymbol!
Man sieht es auf dem Bild nicht, aber die Klemme ist mit einer Lasche direkt am Gehäuse befestigt. Damit ist sie geerdet.
lg, Anna
Schwarzes Kabel bei L, blaues Kabel bei N, Erdungskabel in der Mitte anschließen.
Vorher die Sicherung aus, und die Schutzkappen nacheinander abziehen und die Kabel sofort verbinden.
Giwalato
Eigentlich gibt es zu Lampen auch immer eine Beschreibung oder ein Schaubild. Das gelb/grüne ist die Erdung. So wie ich das sehe wird die mit der Schraube oben am Gehäuse befestigt. Die Plastikklemmen an den Kabeln kannst du theoretisch einfach abschneiden und die Kabel neu abisolieren.
Das sollte eigentlich selbstverständlich sein, aber wahrscheinlich ist es nicht schlecht das noch mal extra zu erwähnen.
die zieht man mit drehen ab weshalb abschneiden.für die erde ist eine klemme vorhanden in der mitte nur genau hinsehn
grün/gelb in der mitte die klemme ist doch vorhanden
