Wie Steckdose richtig anschließen?
Welches Kabel kommt in welche Klemme?

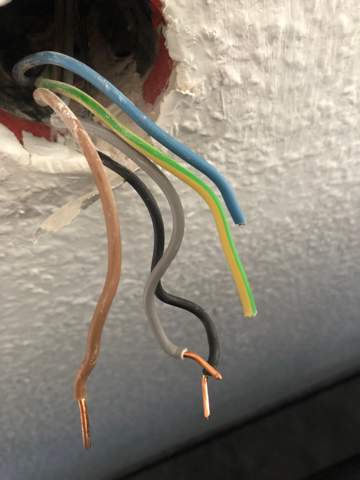

Insgesamt sind es 5 Kabel
sind das alle Adern die aus dem Kabel kommen? Kein blauer oder gelb-grüner dabei?
Doch auch aber im letzen Schalter waren die nicht verbaut, also insgesamt 5 Stück, habe die Frage aktualisiert
10 Antworten
- Es sind 5 Adern, nicht 5 Kabel
- Du kannst Dich grundsätzlich NIE auf die Farben verlassen, es kann durchaus sein, dass da jemand herumgepfuscht hat, und/oder einige Adern in der Abzweigdose gar nicht angeschlossen sind.

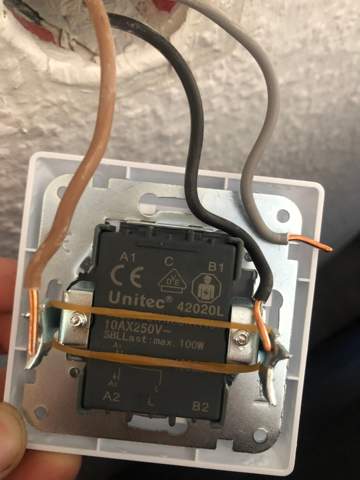

- Nach dem Bild scheint da vorher ein Schalter gewesen zu sein, keine Steckdose. Aber wie gesagt, ohne das durchzumessen und ggf. in der Abzweigdose nachzusehen, würde ich da gar nichts anschließen
Der Gelbgrüne MUSS immer nageschlossen werden. Das ist der Schutzkontakt. Der Balue ist N. Und aus einem oder allen der anderen Farben kommt der Strom raus. Welcher davon aktiv ist, musst Du messen oder ausprobieren. Nicht benötigte Kabelenden sind zu isolueren.
Aber in solch einem Fall sollte sich das ein Elektriker anschauen. Strom macht klein-schwarz und häßlich.
Erst mal ist es bedenklich, dass Du einen Schalter und eine Steckdose nicht auseinander halten kannst. Daher solltest Du besser nichts an der Elektrik machen.
Aber auch anders wie die meisten hier schreiben, sind die nötigen Kontakte L, A1 und A2 (NICHT B1). Das zeigt das Schaltbild auf der Rückseite sehr deutlich.
Nur welcher wohin kommt, hängt von der Belegung der Adern ab die NICHT eindeutig ist und ob es der erste oder zweite Schalter in der Wechselschaltung ist. Denn der, der Spannung führt muss NICHT die Phase sein, sondern kann auch ein korrespondierender sein. Dann müsste der Lampendraht (geschaltete Ader zur Lampe) auf L statt der Außenleiter... Das kann man nur vor Ort ausmessen. Das ist aus der ferne so nicht zu sagen. Wenn Du da nicht weißt, wie Du das ausmessen kannst, dann rufe bitte eine Fachkraft. Blau und grüngelb werden beim Schalter nicht benötigt.
Wie andere schon. Gesagt haben. Das ist n Schalter. Keine Steckdose.
Ne normale Steckdose wird 3 anschlüsse haben.
L für die Phase
N für den Nulleiter
Und PE für den Schutzleiter.
Man braucht für ne Steckdose also: grün/gelb
Blau
Und eine der 3 Phasen (braun, schwarz, grau)
Viel falsch machen kann man da eigentlich nicht. Nur sollte man durchmessen ob zwischen blau und der gewählten phase auch wirklich 230 Volt Spannung liegen und nicht 400V Und zwischen blau und grün/gelb keine Spannung liegt.
Den Schalter den du da auf'n Bild hast kannste da eventuell nicht anschließen.
Dafür müsstest du vernünftig wissen was das eigentlich für Kabel sind.
Ich kann dir da wohl nur zu nem Elektriker Raten.
Ich würde wohl an der Stelle ersteinmal schwarz braun und grau gegen den PE messen und schauen welche eine Spannung zum Boden haben.
Wenn's wirklich für Ben Schalter was ist. Müsste ich bei einem (wahrscheinlich dem schwarzen Kabel) eine Spannung messen. Und bei den anderen nicht.
Der würde dann in L kommen. Und die anderen beiden in A1 und A2.
Dann schließt der Schalter entweder den Stromkreis zu A1 oder A2. Also wird einer der beiden Stromkreise immer geschlossen sein.
Wichtig währe zu wissen wofür das ganze eben sein soll. Was wird da denn geschaltet?
Wenn du das nicht weißt dann ist ein Elektriker sinnvoll und/oder ein Blick in die pläne des Hauses in denen die Elektrik zu sehen ist.
Niederspannung irgendwo ins unbekannte zu schicken ist keine gute Idee.
Dann ist das so:
- blau: N / Neutralleiter - kommt entweder rechts oder links
- gelb-grün: PE oder Schutzleiter - kommt seitlich an die Klemme
- braun, grau, schwarz: L1 bis L3 - hier kommt Strom raus und es wird wahrscheinlich nur auf einer Ader Strom drauf sein. Diese herausfinden und anschließen an den anderen Pin neben den blauen.
Schau mal hier: Aufputz Steckdose anschließen
