Dreiecksäule zeichnen?

PWolff  04.05.2025, 23:31

Sollt ihr eine bestimmte Projektion verwenden?

Was du da hast, sieht mir nach Militärperspektive aus.

UserKarina
Beitragsersteller
 05.05.2025, 06:15

Ne, da stand eigentlich nichts, nur dass man eine Dreiecksäule zeichnen sollte

3 Antworten

Du hast da eine Militärperspektive verwendet. Üblich sind da bestimmte Winkel der waagerechten Linien (30° und 60° bzw. zweimal 45°), daran würde ich mich vermutlich halten, aber falsch ist deine Darstellung nicht.

Üblicher ist, die Linien, die nicht parallel zur Aufsichtebene liegen, zu verkürzen, aber wenn das nicht gefordert ist und ihr das noch nicht besprochen habt, würde ich das erst einmal lassen.

Vgl. auch

https://de.wikipedia.org/wiki/Darstellende_Geometrie#Spezielle_Perspektiven_(Ansichten)

https://de.wikipedia.org/wiki/Axonometrie

Woher ich das weiß:Hobby – Hobby, Studium, gebe Nachhilfe

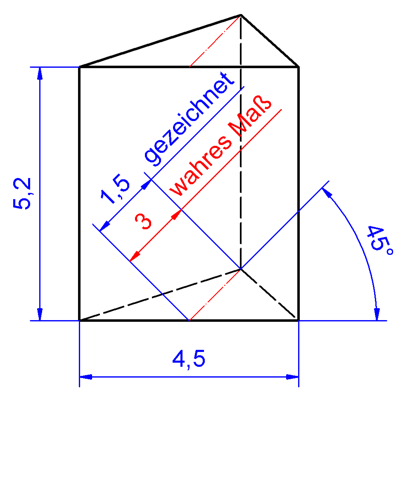

Wenn die Dreiecksäule auf dem Dreieck aufliegen soll.
Vorausgesetzt die 45°-Darstellung.
Dann würde es wie folgt aussehen.

Bild zum Beitrag

Bild zum Beitrag

 - (Mathematik, rechnen, Funktion)  - (Mathematik, rechnen, Funktion)

UserKarina
Beitragsersteller
 04.05.2025, 21:50

Also kann man es so und so zeichnen oder geht nur diese Version?

merkurus  04.05.2025, 21:52
@UserKarina

Kommt drauf an was verlangt wird. Bei Schrägbild wurde bisher bei den Beiträgen sehr oft die 45°-Darstellung verwendet. Was unter 45° verläuft auf die Hälfte gezeichnet.

UserKarina
Beitragsersteller
 04.05.2025, 22:02
@merkurus

Ok, danke. Hättest du vielleicht einen Tipp, wie man sowas schneller zeichnet und bei der Dreiecksäule schneller den Eckpunkt findet, also wie schräg man die Katheten zeichnen sollte? Ich brauche dafür irgendwie ewig

merkurus  04.05.2025, 23:42
@UserKarina

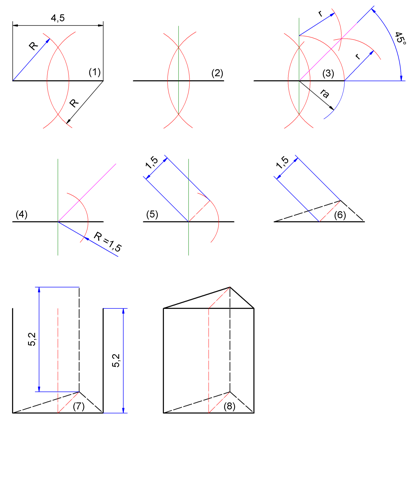

Ich hab mal meinen Beitrag ergänzt mit zusätzlichen Bild.
Könnte man so mit Zirkel und Lineal konstruieren.
Im Bild sieht man Geometrische Grundkonstruktionen.
Wie man z.B. die Mitte einer Linie herausfindet. Hier aus 4,5 wird 2,25.
Und die MItte eines Winkels. Hier also aus 90° wird 45°.
Ist halt die Frage, ob man mit Lineal bzw. Geodreick besser dran ist.
Durch messen der Strecken bw. Winkel.

Ja, das schrägbild ist richtig


Halbrecht  04.05.2025, 23:43

nein , siehe oben
