Hallo ich habe mir heute mal die Frage gestellt es muss doch irgendwie möglich sein sein Tesla B 116 auf Cinch zu Moden bedeutet dass man über Cinch einen Eingang hat für aufnehmen und ein Cinch Ausgang da habe ich ganz oben mal etwas für mich selber gezeichnet und darunter das umgezeichnete Diagramm halt das Original ohne Gekritzel ergibt das Sinn was auf den Diagramm gekritzelt habe wenn man jetzt zwei Cinch Eingänge nehmen würde einmal links und rechts und ich nehme jetzt linken und den rechten Cinch Eingang mit minus zusammen verbinde und die positiven Pins das Eingang auf dem Mainboard drauf lötet dann müsste das doch eigentlich funktionieren oder nicht ich hoffe man kann das halbwegs verstehen was ich euch erklären möchte ihr könnt ja mal eure Meinung dazu sagen ob das funktionieren würde beste Grüße

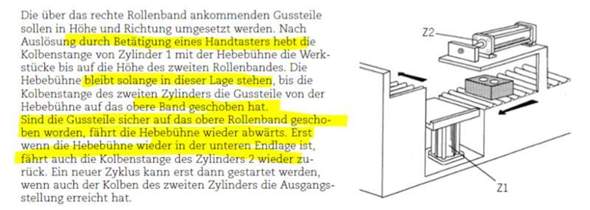

Ich habe im Fluidsim Folgende Skizze gemacht gemäss Aufgabenstellung, aber es funktioniert nicht so wie es sollte (siehe Aufgabestellung) Kann mir da wer helfen?

Hi Leute

ich habe in einem Monat Abschlussprüfung als Elektroniker für Geräte Systeme. Ich bin gerade in der Prüfungsvorbereitung und habe den meisten Schaltplan schon durch, ausser dieses Lochrasterteil.
Wir gehen davon aus dass in der Theorieprüfung im Teil B Schieberegister in dem Lochrasterteil sein wird.

habt ihr mögliche Vorschläge was Sie diesbezüglich fragen könnten ? Bzw welche Aufgaben dran kommen könnten.

ich freue mich auf jede Hilfe und Tipps con euch :)
