Kann jemand den Schaltkreis prüfen?

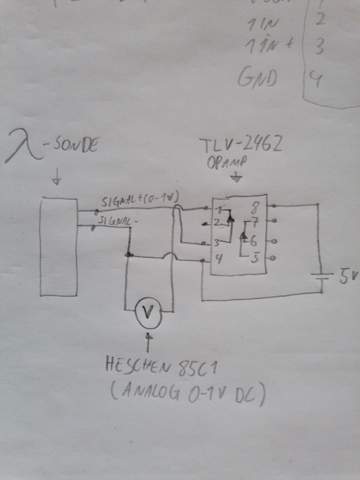

Will mir mit einer Lambdasonde ein Simples AFR Messgerät basteln, wenn mir jemand sagen könnte ob das so hinhaut wäre echt toll.

Answer 1

[atoemlein]

Nicht ganz.
Ich nehme an, du willst einen Spannungsfolger / Impedanzwandler machen.

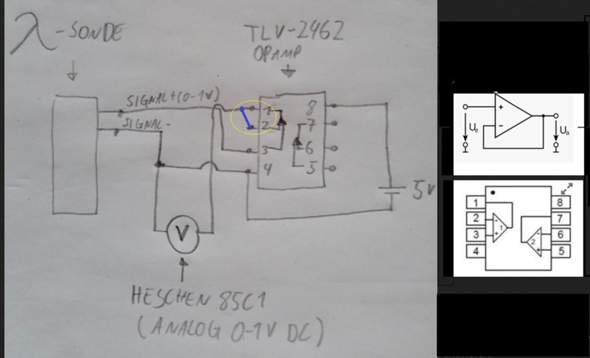

Dann fehlt nur eine kleine Verbindung (blau zwischen 1 und 2 im gelben Kreis):

Answer 2

[Commodore64]

Da fehlt eine ganze Menge. Ein OPV kann nicht funktionieren wenn man nicht beide Eingänge beschaltet. Der OPV braucht Widerstände um die Verstärkung einstellen zu können. So wie Du den da beschaltest schaltet der nur nach Plus oder Minus durch und macht sonst gar nichts.

Woher ich das weiß: Berufserfahrung

Comments

[CatsEyes]

👍😉

[atoemlein]

@CatsEyes

er braucht wohl einen Spannungsfolger für die Lambdasonde.

Answer 3

[buchi0]

Wenn aus der Sonde tatsächlich ein analoges Signel mit 0...1V rauskommt, könntest Du doch auch einfach Dein 1V-Meßgerät direkt dranhängen.
