Könnte mir jemand bei der aufagbe helfen butte

Kann mir jemand bei der aufgabe helfen bitte

danke im voraus

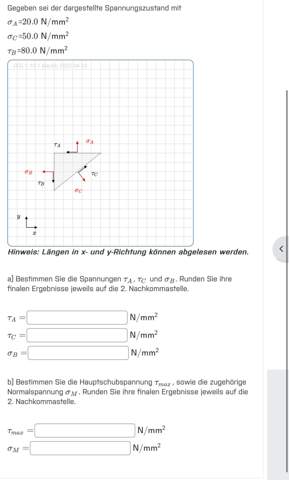

Gegeben:

σₐ = 20,0 N/mm²

σ꜀ = 50,0 N/mm²

τᴮ = 80,0 N/mm²

Aus dem Dreieck (Grafik):

a = 4 Kästchen (x-Richtung)

b = 3 Kästchen (y-Richtung)

l = √(a² + b²) = √(4² + 3²) = √(16 + 9) = √25 = 5

a) Gesuchte Größen: τₐ, τ꜀, σᴮ

1. τₐ:

τₐ = (a · τᴮ + b · σᴮ) / l

τₐ = (4·80 + 3·80) / 5 = (320 + 240) / 5 = 560 / 5 = 112,00 N/mm²

2. τ꜀:

τ꜀ = (a · σₐ + b · τₐ) / l

τ꜀ = (4·20 + 3·112) / 5 = (80 + 336) / 5 = 416 / 5 = 83,20 N/mm²

3. σᴮ:

σᴮ = (−b · σₐ + a · τₐ) / l

σᴮ = (−3·20 + 4·112) / 5 = (−60 + 448) / 5 = 388 / 5 = 77,60 N/mm²

b) Hauptschubspannung τₘₐₓ und zugehörige Normalspannung σᴹ

1. τₘₐₓ:

τₘₐₓ = ½ · √[(σ꜀ − σₐ)² + 4 · τ꜀²]

τₘₐₓ = ½ · √[(50 − 20)² + 4·(83,2)²]

= ½ · √[900 + 4·6928,64]

= ½ · √[900 + 27714,56]

= ½ · √28614,56

= ½ · 169,06

= 84,53 N/mm²

2. σᴹ:

σᴹ = (σₐ + σ꜀) / 2 = (20 + 50) / 2 = 35,00 N/mm²

Ergebnisse:

Teil a)

τₐ = 112,00 N/mm²

τ꜀ = 83,20 N/mm²

σᴮ = 77,60 N/mm²

Teil b)

τₘₐₓ = 84,53 N/mm²

σᴹ = 35,00 N/mm²

Ich benötige einen Ansatz, wie ich eine Aufgabe der technischen Mechanik lösen kann:
Auf einen Stab der an einer Seite drehbar gelagert ist, wirken zwei jeweils entgegengesetzte Stabkräfte im Winkel von 90° an verschiedenen Stellen auf den Balken. Stab 1 dehnt sich Aufgrund eines Temperaturunterschiedes aus, Stab 2 nicht.

gegeben: Dehnsteifigkeit EA (bei beiden Stäben gleich), Wärmeausdehnungskoeffizient alphaT, Temperaturänderung Stab 1 ΔT, Skizze
gesucht: S1 und S2

Ich will eigentlich Chemie studieren. In letzter Zeit habe ich aber irgendwie Zweifel. Bei Medizin (mein Bruder hat das studiert) denke ich: Es könnte sehr nützlich sein, wenn bei mir selber etwas passiert oder jemand aus meiner Umgebung, weil ich dann mir selber oder anderen helfen kann und nicht hilflos bin.

Bei Ingenieurswesen (mein Vater ist Ingenieur) denke ich mir in letzter Zeit: Ingenieur zu sein ist praktisch weil man relativ überall in Deutschland arbeiten kann und Homeoffice haben kann; dann hätte ich Steuervorteile weil Ingenieure ja ein eigenes Büro haben können ohne gewisse Steuern oder sowas in der Art (ich weiß nicht so genau Bescheid, ich weiß nur dass mein Vater dann das bei der Steuererklärung angeben könnte, glaube ich zumindest). Bei ingenieurswesen finde ich auch interessant zu lernen, wie technische Sachen funktionieren und auch Mathe mag ich (also zumindest die mathematik aus der Schule. Ich weiß ja nicht wie Tief die Mathematik an der Uni bei Ingenieurswesen und Chemie ist).

Außerdem habe ich mit einem Laborleiter eines Chemieunternehmens geredet und er meinte dass aktuell mehr Ingenieure als Chemiker bei gesucht werden (allerdings weiß ich halt auch nicht genau wie die aktuellen jobaussichten für chemiker aussehen, weil irgendwie alle quellen etwas anderes sagen und außerdem würde es ja bei mir auch noch 5 jahre dauern wenn ich master mache und ca. 10 jahre wenn ich promotion mache bis ich in die arbeitswelt einsteige). Irgendwie hat das meine Zweifel ausgelöst.

Ich mag eigentlich Chemie. ich hatte halt in der schule nie wirklich laborarbeit, dewesen fehlt mir da dieser wichtige aspekt, um das beurteilen zu können. die theorie bei chemie mag ich wirklich sehr. das ding ist auch: an der uni neben meinem wohnort (wo ich erstmal auch bleibe) kann man chemie studieren und an der technischen uni in meinem ort gibt es "chemie- und bioingenieurswesen", da mag ich nicht so sehr den bio anteil.

Mir wurde aber auch jetzt schon von mehreren seiten gesagt (mein vater, der laborleiter etc.) dass es letzendlich egal ist was man studiert, letzendlich kann man ja berufe auch nicht 100% nur einem studiengang zuordnen. was soll ich tun? Chemie oder Ingenieurswesen?

Hallo, ich bearbeite gerade die folgende Aufgabe in Thermo und ich bin am verzweifeln. Es geht um eine Aufgabe (siehe Bild), bei der zwei Masseströme (im Hochdruck und Niederdruck) das System durchfließen und sich bei dem Mitteldruckbehälter treffen. Das Schaltschema aus a) und das log(p),h-Diagramm aus b) sowie die Ergebnisse aus c) (m·_ND = 0,8342 kg/s; P12 = 26,129 kW) sind schonmal richtig. Aber bei d) komm ich kaum weiter. Laut Kurzlösung ist m·_HD = 1,36197 kg/s. Aber was wäre denn der Rechenweg dafür? Gruß

Hallo, Ich befinde mich aktuell in der Phase, in der ich mich bald für ein Studium bewerben muss. Ich denke darüber nach, Bauingenieurwesen oder eine andere Ingenieurwissenschaft zu studieren. Wie ich gelesen habe, sind dafür gute Kenntnisse in Mathematik und Physik wichtig. In der Oberstufe hatte ich jedoch kein Physik und in Mathematik bin ich eher mittelmäßig.

Was würdet ihr an meiner Stelle tun?

Danke
