Reibung von Eytelwein?

Ich brauche dringend Hilfe.

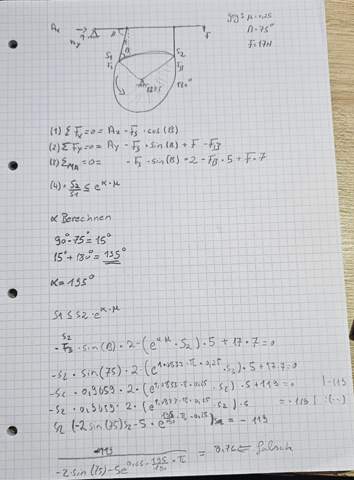

Ich habe die Aufgabe gerechnet.Leider zeigt mir das der Wert den Ich gerechnet habe Falsch ist. Kann das jemand anschauen und mir sagen wo der Fehler liegt oder nach rechnen.

Vielen Dank im Voraus :)

Answer 1

[Hamburger02]

Kannst du mal bitte checken, ob 12,50 N richtig ist?

Ich habe so gerechnet:

F = 17 N
F1 = senkrechte Seilkraft, gesucht
F2 = schräge Seilkraft

F2 = F1 *e^(0,25 * 195/180 * π) = F1 *2,340

F2v = F2 * cos β = F1 * 2,34 * cos 15° = F1 * 2,26

Es reicht ein Momentengleichgewicht:

F * 7 - F1 * 5 - F2v * 2 = 0
7F - 5F1 - 2(2,26F1) = 0
F1 = 7/9,52 * F = 7/9,52 * 17 N = 12,50 N

Comments

[Markx99]

12.50N ist Richtig Danke dir :) . Was habe ich in meine berechnung falsch gemacht ?

[Genuatief]

@Markx99

der Ansatz unten sieht richtig aus. Dann hast du dich irgendwo verrechnet...

[Hamburger02]

@Markx99

Was habe ich in meine berechnung falsch gemacht ?

Weiß nicht, komme damit nicht so ganz zurecht. Oben meine Rechnung zum Vergleich.

[Markx99]

@Genuatief

Ich schaue mir das an. Danke für die hilfe :)

[Markx99]

@Hamburger02

Ich danke dir :). Ich werde deine Rechnung mit meine vergleichen. :)

Answer 2

[Genuatief]

Auf die Schnelle: F1 linkes, F2 rechtes Seil.

Was du da gemacht hast, kann ich leider nicht erkennen.

Die linke Lagerreaktion ist ja gar nicht gefragt.

Comments

[Markx99]

Danke dir :)
