Wo wird in diesem Unterzug die Biegebewehrung eingebaut?
Hallo,

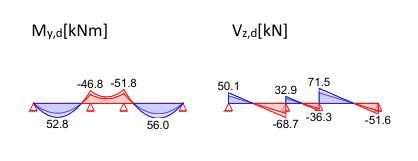

das hier ist mein System, die Einwirkungen und Schnittgrößen

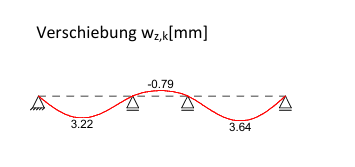

Und das hier ist die Biegelinie
Was mich verwirrt ist das Mittlere Feld. Im Skript steht, dass die Bewehrung in Feldmitte immer unten in der Zugzone eingebaut wird. Es erscheint mir hier aber so, dass die Zugzone oben liegt, da sich die Biegelinie nach oben wölbt. Unten staucht es ich und oben entsteht zug.
Ich würde die Bewehrung in die Zugzone nach Oben einzeichnen-kann das richtig sein? Oder stimmt mit der Biegeline etwas nicht? Ich habe schon per Hand nachgerechnet und komme auf die gleichen Verläufe an Schnittgrößen und Verschiebung
Wo ist hier mein Fehler, dass die Zugzone in Feldmitte nicht da ist, wo sie normalerweise ist?
2 Antworten
Hallo kleine Ameise,
ja, Du hast vollkommen richtig mitgedacht: Nämlich dass in diesem Fall die Biegebewehrung im mittleren Feld oben hineingehört, weil sich in diesem Fall die Zugzone oben befindet.
Das ergibt sich einfach aus diesem System, bei dem das mittlere Feld im Vergleich zu den Randfeldern eine sehr kurze Spannweite hat.
Die Momentenlinie "schafft" es quasi mit nicht ihrem "Bauch" über die Nullinie ;-)
Grüße!
Wo wird in diesem Unterzug die Biegebewehrung eingebaut?
Überall - mal mehr mal weniger - auf der Seite des Querschnittes wo Zugspannungen auftreten.
Im Skript steht, dass die Bewehrung in Feldmitte immerunten in der Zugzone eingebaut wird.
Es ist hier so wie mit allen "Skripten" (Schriften ! auch der"Bibel ") wer Alles wörtlich nehmen will statt sinngemäß oder ausgewählte "Begriffe" forciert liegt eben daneben.
Du forcierst hier "immer" statt Zugzone, wenn Letztere aber oben liegt ist diese eben maßgebend.
Sage nicht: "deswegen frage ich ja" - du sollst deinen Verstand fragen nicht Andere.
