Richtigen Elko bestellen?

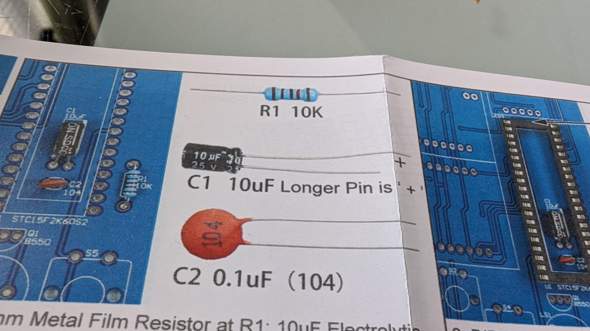

Hallo ich baue gerade diesen Bausatz

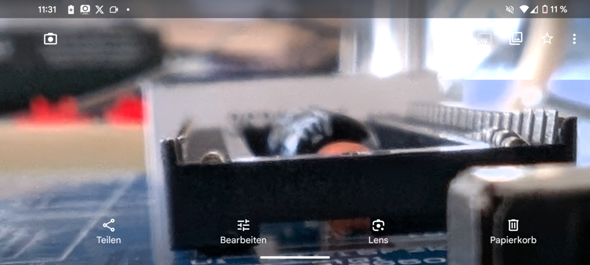

Beim umbiegen des Elkos mit der Hand hatte ich den Eindruck das die Beinchen aus den Eko raus gezogen sind. Dann habe ich mich aufgeregt und haben den Elko komplett zerstört. Ich habe mir daraufhin neue bestellt. Die neuen sind auber größer vom Durchmesser. Das passt aber nicht mit dem IC . Kleiner habe ich auch nicht gefunden. Der Originale hat 10uF und 25 V. Kann ich anstatt 25V auch ein nehmen mit 10V ich habe gesehen die sind kleiner vom Durchmesser. Die Schaltung läuft eh nur mit 5V. Geht das?
Ich würde mich über Hilfe sehr freuen.
MfG Florian

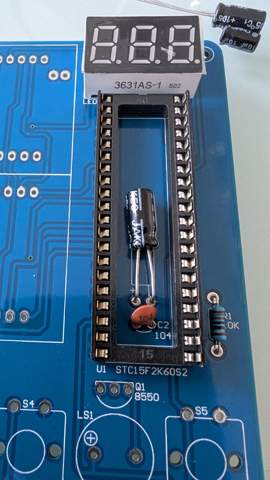

Der kleine Elko ist der originale.

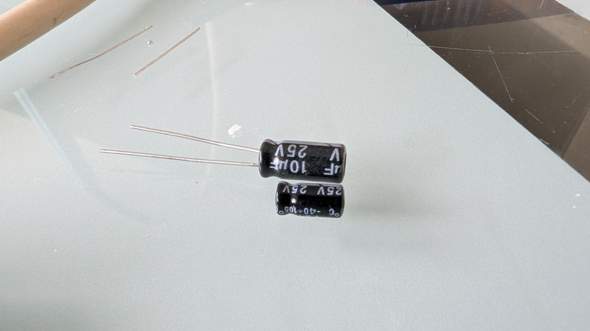

Hier der Kondensator.
3 Antworten
Wenn die Schaltung nur mit 5V arbeitet, so sind 10V auch geeignet. Denn der ELKO ist ja nur für die Glättung/Siebung der 5V Ub des IC verbaut.
Ja, 10V ist ausreichend.
Es gibt selbstverständlich auch kleine ELKOs:
https://www.reichelt.de/de/de/shop/produkt/elko_radial_10_f_25_v_rm_1_5_85_c_1000_h_20_-228313
Viel Erfolg!
Wenn schon beim alten Kondensator 25V vorgegeben sind, kannst du den natürlich nicht durch eine kleiner Spannung ersetzen. Eine höhere Spannungsfestigkeit geht dagegen immer und ist oft zu empfehlen.
Dass du den richtigen nicht finden kannst ist unlogisch, du musst eben mit dem richtigen Rastermaß suchen.
Dass der Kondensator da etwa über den Rand der Fassung steht, dürfte aber im Grunde auch nicht viel ausmachen, da ein IC ja auch etwas Spiel hat.
Könnte der passen?
https://leds-and-more.de/Kondensator-ELKO-10uF-25V-radial-4x6mm
Kleinere Spannung würde ich nicht nehmen, denn es könnten Spitzen mit größeren Spannungen auftreten. Wenn der Elko unter dem IC platzt, ist das IC mit hin.
Ja wenn wenn die 4mm der Durchmesser ist dann passt er. In der Beschreibung unten steht aber leider D=6mm. Sonst muss ich da nachfragen.
Stimmt. Da ist die Beschreibung falsch. Hier ein Link zum Original Hersteller
Ok danke. Ich schaue noch mal.
