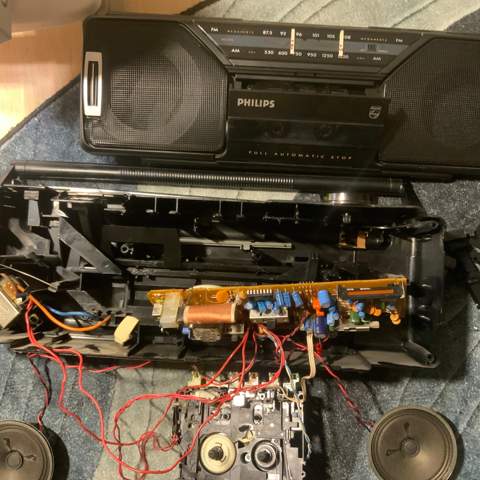

Ich habe ein altes Radio gefunden. Problem: Es lässt sich nicht einschalten. Wie gehe ich vor um die Ursache zu finden?

Hallo Community, ich habe schwierigkeiten die Ursache für das im Titel thematisierte Problem zu finden.

Was ich bisher checken konnte:

Stromversorgung via Netzteil geht.

Allerdings hat der Trafo ein Kabel welches im nichts endet. Keine Ahnung ob das relevant ist…

Kondensatoren, etc. scheinen intakt zu sein.

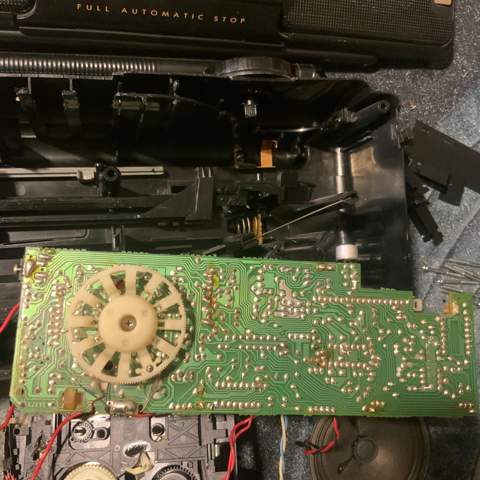

Wie man Auf der Rückseite sehen kann sind mehrere braune stellen was vermutlich auf einen Kurzschluss hinweist.

Über tipps würde ich mich sehr freuen. :)

Comments

[CatsEyes]

Welche Messgeräte hast Du?

[michoelo]

Nur einen Multimeter und ein labornetzteil

Answer 1

[CatsEyes]

Versuche mal Schaltbilder zu finden, per Suche in z. B.:

https://www.radiomuseum.org

Comments

[michoelo]

habe ich bereits versucht aber die mail kommt irgendwie nicht an.

[CatsEyes]

@michoelo

Die beiden roten Drähte vom Trafo sind die Sekundärseite des Trafos, müssten auf der Platine zu einem Gleichrichter führen. Da würde ich zuerst messen, ob an den Drähten Wechselspannung ist, irgendwas von 6 bis 12V oder etwas mehr.

[CatsEyes]

@michoelo

In der Nähe der Drähte muss sich zumindest ein Gleichrichter und ein relativ "dicker" Elko befinden. An dem sollte Gleichspannung messbar sein.

[CatsEyes]

@michoelo

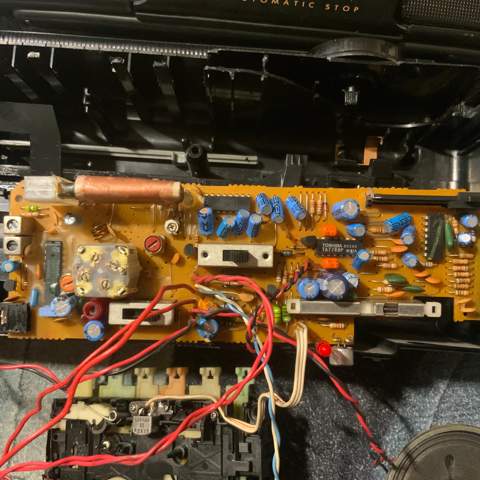

Am großen dunkelblauen Elko und kleinen links daneben ist was Braunes zu sehen, bin mir nicht sicher, aber das könnte was Ausgelaufenes sein.

[CatsEyes]

@michoelo

habe ich bereits versucht aber die mail kommt irgendwie nicht an.

Wieso Mail? Ich kenne das so, dass man dann auf der Seite angezeigt bekommt, was vorhanden ist.

Answer 2

[stealthuser]

Sieht aus als wenn schon mal jemand daran herum gedoktert hätte und wenn man nicht weiß was gemacht wurde wirds blöd.

Comments

[michoelo]

Woran erkennt man das?

[stealthuser]

@michoelo

Sieht aus als wenn schon mal daran gelötet wurde und das Kabel das nirgend wo hin führt
