Anschlüsse Pc Grafikkarte Cpu Netzteil Motherboard?
Ich hab kein Plan wo was wie hingehört
Aus den Handbüchern werd ich auch nich schlau .....
Bin gerade maßlos überfordert mit der Situation
4 Antworten
Beginne mit den Steckern für die Bedienelemente des Gehäuses.
Sorge für helle Beleuchtung, z.B. eine Kopflampe um die Mini Beschriftung auf dem Mainboard besser lesen zu können und lege das PC Gehäuse auf die Seite (Handtuch, Decke), so dass du von oben nach unten arbeiten kannst.
Schaue dir im Mainboard Handbuch die grafische Darstellung samt der Nummerierung und der Beschreibungen an.
Suche im Mainboard Handbuch die Seite mit der Beschreibung für die Belegung der Pin Leiste für die Front Bedienelemente des PC Gehäuses und der USB Anschlüsse direkt auf dem Mainboard (z.B. USB3)
Namhafte Mainboard Hersteller legen ihren Mainboards schon seit Jahren kleine Adapter bei, die den Nutzern die Arbeit erleichtern sollen, dabei können die Stecker der Front Bedienelemente zuerst "bequem" auf den Adapter gesteckt werden, der dann nur noch auf die Pin Leiste des Mainboards gesteckt werden muss.
Schaue mal unter der eingelegten Pappe im Mainboard Karton nach, was da alles mitgeliefert wurde.
Sollte es dein erster PC sein, nutze immer eine helle Beleuchtung um die bestmöglichen Licht und Sichtverhältnisse zu haben.
Wenn es mit der Sehschärfe Probleme beim Lesen der Mini Beschriftung auf dem Mainboard geben sollte ........ es ist keine Schande eine Lupe zu nutzen.
Bild.1:
Beachte immer die +/- Bezeichnungen von den Steckern und den Pins auf dem Mainboard. + Kabel sind meist immer gekennzeichnet, z.B. wie auf Bild.1 mit einer weißen Linie auf der Ummantelung.
Geteilte Stecker, wie der von Power LED+ und Power LED -, gehören zusammen.
Vergleiche die Beschriftungen der Stecker, mit den Abbildungen und Beschriftungen aus dem Mainboard Handbuch setze sie mit korrekter Polung auf die dazugehörigen Pins des Mainboards.
Moin,
erstmal:

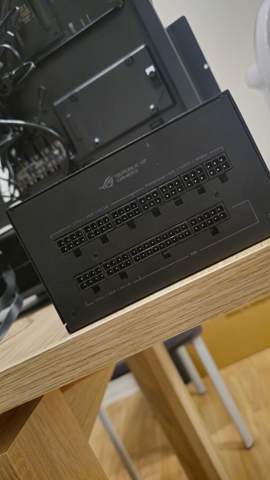

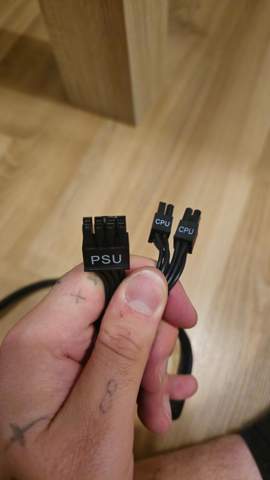

- Alles wo PSU draufsteht kommt in das Netzteil, wo genau kommt dann drauf an wofür das Kabel ist. Das steht auch auf dem Kabel drauf (z.B CPU)
- CPU Stecker kommt oben links in das Mainboard, ungefähr da wo der dicke Block ist für die Anschlüsse hinten am PC

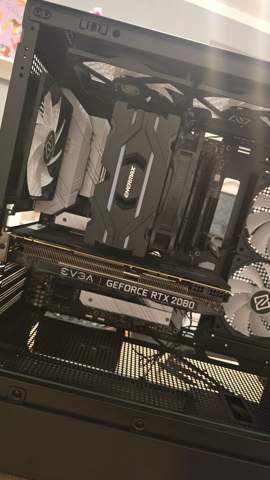

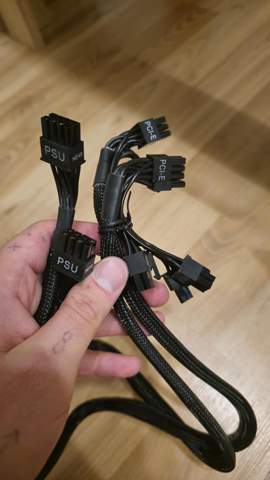

- PCI-E kommt später in die Grafikkarte, bau die aber als letztes ein dann kannst du die Kabel besser legen

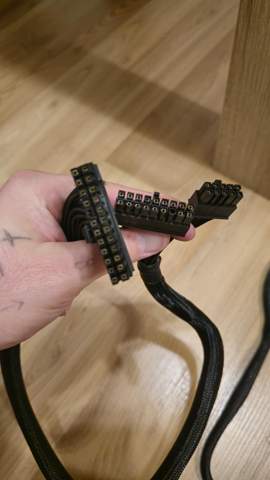

- Der lange dicke Stecker kommt rechts am Rand vom Mainboard rein

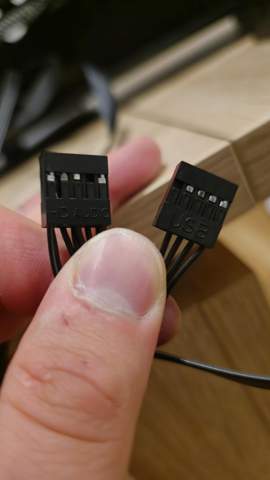

- USB kommt immer unten am Rand des Mainboards ran. Such auf dem Mainboard einen Steckplatz wo USB steht.
- HD Audio ist genauso wie USB
- Die vielen kleinen Stecker kommen meist unten rechts in die Ecke des Mainboards, da solltest du dich dann aber so gut wie es geht an der Anleitung orientieren, da das meist unterschiedlich ist.
MfG
Hey Danke erstmal für die Ausführliche Antwort könntest du mir hier vllt mal eine Privat Nachricht schreiben wäre dir echt Dankbar da du scheinbar genügend Ahnung hast
Das geht so einfach nicht.... Eigentlich ist alles beschriftet. Suche/ Nimm die Anleitung vom Mainboard.
Dann lies nochmal genau. Im Handbuch ist beschrieben, wo was angesteckt werden muss.
